Отгремел анонс новой платформы Intel и различные материнские платы начали насыщать рынок. Единственное «но» – нет и в помине бюджетных моделей процессоров. Самый простой Intel Core i5-4450 стоит сейчас около 6000 рублей, ценник, мягко говоря, кусается. Бюджетной моделью для энтузиаста становится Intel Core i5-4670K, стоимость которого составляет около 7500 рублей. Вдобавок некоторые пользователи считают, что для успешного разгона Haswell необходима хорошая системная плата. Однако от нее здесь мало что зависит, поскольку штатный термоинтерфейс CPU сильно ограничивает частотный потенциал.
В такой ситуации производителям материнских плат остается лишь расширять функциональные возможности устройств, чтобы потенциальные покупатели обратили на них внимание. Здесь каждый действует самостоятельно. Кто-то расширяет комплект поставки и продвигает свои устройства для геймеров, иные делают упор на надежность. Однако многие пользователи ждут нового продукта компании ASUS из серии ROG (Republic of Gamers). Для кого она предназначена? Можно подумать, что это исключительно аудитория любителей компьютерных игр. Но это не совсем верно, поскольку за линейкой активно наблюдают энтузиасты. Получается, что модели ROG годятся для обеих категорий пользователей.
При этом нужно понимать, что требования к изделию у этих категорий немного разные. Для игроков гораздо важнее скорость в играх, стабильность в работе, хорошая связь и дополнительные функции, помогающие улучшить или упростить игровой процесс. Энтузиастам скорость не менее важна, хотя, если быть точнее, то для них на первое место выходит инструментарий, позволяющий существенно поднять производительность и установить новый рекорд. Кому проще угодить? Пожалуй, игрокам. Поэтому для них выпускаются платы немного проще. Для энтузиастов в наименовании модели обязательно добавляется приставка Extreme, такое устройство стоит значительно дороже. Теперь в модельном ряду ROG появилось ожидаемое пополнение – Hero («Герой»).
Итак, встречаем материнскую плату ASUS Maximus VI Hero. Попробуем разобраться, что же героического в новом продукте.
У героев всегда есть свой уникальный неповторимый стиль. Однако здесь получилась двоякая ситуация. С одной стороны, свой стиль у продукции серии ROG существует давно. С другой же, ASUS Maximus VI Hero становится просто «одной из» в этой линейке. Я думал, что обретя новую приставку, изменится хотя бы оформление, но чуда не случилось.
Перед нами стандартная для ROG красная коробка средних размеров, поэтому даже ручки для переноски не предусмотрено.
С лицевой стороны все очень лаконично. Это хорошо, ведь серия ROG уже давно себя зарекомендовала с лучшей стороны и не нуждается в излишней рекламе, и не ищет себе дешевой популярности громкими слоганами, например: «На 10% толще слой меди».
Лицевая сторона по совместительству является крышкой, которая держится на двух липучках по краям.
Под ней есть прозрачное пластиковое окно, в котором видна сама плата. С обратной стороны крышки подробно описаны основные фирменные технологии, которые здесь применяются. Часть из них уже давно на слуху, как например Supreme FX или RAMDisk. Есть и такие совершенно новые, как Sonic Radar. Что рассказывает производитель об этой технологии:
«Разработанная специалистами подразделения звуковых устройств ASUS, функция Sonic Radar дает возможность визуализации всех источников звука в компьютерной игре, даже если те не находятся в пределах прямой видимости. Sonic Radar можно использовать со звуковыми картами серии ROG (включая Xonar Phoebus и Xonar Phoebus Solo) и материнскими платами серии Maximus VI с аудиопроцессором SupremeFX.»
Хм, что ж, очень интересное нововведение, которое может пригодиться любителям компьютерных баталий, особенно в сетевых играх с живым оппонентом. Посмотрим, что находится с обратной стороны.
Здесь обошлось без лишнего пафоса и каких бы то ни было графиков. Все по делу. Вверху четыре вставки с подписями к такому же количеству фирменных технологий. Дальше следует подробная спецификация продукта и схематичное изображение разъемов задней панели с их перечнем. Пора заглянуть внутрь.
Сверху находится прозрачная пластиковая крышка, которая так и норовит все время подняться вместе с основной. Она закрывает черный картонный лоток, в котором размещена материнская плата, а под ним – еще один отсек, разделенный пополам.
В нем аккуратно разместился комплект поставки. Вопреки ожиданиям, лишнего здесь особо ничего нет, по крайней мере, из аксессуаров.
Можете со мной поспорить, но этот набор явно не «геройский». Представляете, что какого-нибудь Бэтмена настигают в темном переулке хулиганы, а у него только шесть кабелей SATA и одна заглушка. С таким инвентарем сражаться непросто, поэтому придется рассчитывать на собственные силы.
На первый взгляд информационное сопровождение кажется более богатым.
И здесь получается не так уж много всего. Можно было бы, например, добавить брошюру по программному обеспечению.
Внешний вид материнской платы удивления не вызывает. Этот дизайн и цветовая палитра уже устоялись.
Цвет печатной платы все-таки не совсем черный, а скорее очень темно-коричневый. Поверхность глянцевая. Гораздо более стильно смотрелся бы глубокий черный цвет в сочетании с матовой поверхностью. Габариты устройства соответствуют классическим канонам стандарта ATX и составляют 305 х 244 мм.
Общему фирменному стилю соответствует комбинация черных и красных разъемов, а также черные радиаторы для отвода тепла. На одном из них находится фирменная символика ROG и логотип производителя.
Питание на плату подается через основной 24-х и дополнительный 8-ми контактные разъемы. Такой комбинацией уже никого не удивить, особенно на плате такого уровня.
Исходя из целей, которые преследует данное устройство, я даже не посчитал нужным проверить возможность работы при других комбинациях подключения питания, например, 24+4. Это лишено смысла, поскольку плата такого уровня предусматривает наличие современного качественного блока питания. И нет смысла приобретать подобную модель без процессора с литерой «К» на конце, поскольку для обычного ЦП можно поискать что-нибудь проще.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Они попарно окрашены в красный и черный цвет. С одной стороны каждого из них находится фиксатор, а с другой защелка. Подобный конструктив компания ASUS использует давно и нельзя не оценить его удобство.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / ((1800 / 1866 / 2000 / 2133 / 2200 / 2400 / 2500 / 2600 / 2666 / 2800 / 2933 / 3000 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Этого легко можно добиться путем установки четырех модулей по 8 Гбайт каждый и таких комплектов на рынке сейчас немало.
Питание графического процессора и вспомогательных интерфейсов выполнено по восьмифазной схеме, и я не вижу смысла для увеличения этого количества.
ASUS традиционно использует собственную маркировку в обозначениях ШИМ-контроллеров. Здесь он обозначен как Digi+ VRM / EPU ASP1251.
В силовой цепи используются транзисторные сборки Texas Instrument 87350 типа NexFET.
Рядом можно обнаружить красивые катушки индуктивности с золотым логотипом ASUS сверху, которые именуются как 60А BlackWing. Конденсаторы тоже какие-то необычные, но, на мой взгляд, это все чистой воды маркетинг. Сверху транзисторы накрывает система охлаждения, которая состоит из двух черных алюминиевых радиаторов, соединенных между собой тепловой трубкой.
Крепление осуществляется при помощи четырех винтов без пружин с обратной стороны. Там же находятся две вспомогательные пластинки, которые закрывают драйверы распаянные там.
Они также изготовлены из алюминиевого сплава и окрашены в черный цвет. Сквозь отверстия по их краям проходят винты и завинчиваются во втулки на радиаторах.
В качестве термоинтерфейса и на радиаторах и на планках используется серая терморезинка толщиной около 1 мм. Еще одно устройство для отвода тепла находится на чипсете.
Это также радиатор, изготовленный из алюминиевого сплава и больших габаритов. Оребрение не сильно развито, зато на лицевой стороне есть пластинка ROG и ASUS. Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется хорошо знакомая розовая «терможвачка». Для защиты от перекосов с обратной стороны предусмотрена рамка вокруг места контакта и несколько мягких элементов по краям, поскольку габариты радиатора не маленькие.
После его демонтажа можно увидеть сам набор логики Intel Z87.
Его мы уже рассматривали неоднократно. Недалеко от него с правого края находятся восемь портов SATA.
Они представлены четырьмя сдвоенными разъемами и все красного цвета. Разумеется такое количество портов SATA 6 Гбит/с не поддерживается чипсетом, поэтому одна пара реализована при помощи дополнительного контроллера. В его роли выступает микросхема Asmedia ASM 1061, которая распаяна рядом.
Чем еще богат чипсет? Например, контроллером шины USB 3.0. Все шесть портов представлены на плате: четыре на задней панели и два в качестве колодки находятся недалеко от коннектора питания ATX.
Кроме этого поддерживается предыдущий стандарт - USB 2.0. портов этого интерфейса совсем мало всего шесть штук. А представлены они точно также как и USB 3.0. Это значит, что четыре разъема находятся на задней панели и еще одна колодка для подключения двух устройств расположена на плате по нижнему краю.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.
Рядом можно увидеть кнопку Direct Key, для быстрого входа в BIOS, а также джампер для сброса его настроек. Дальше по нижнему краю платы можно обнаружить две колодки для подключения специальной ROG панели и рядом разъем для TPM модуля.
В левом нижнем углу находится звуковой кодек, который закрыт декоративной крышкой с надписью Supreme FX.
На самом же деле под ней распаяна микросхема производства компании Realtek. Я не рискнул посмотреть, какая именно, но осмелюсь предположить, что это современный Realtek ALC1150, поскольку именно он встречается на последних платах компании, основанных на чипсете Intel Z87.
На материнской плате ASUS Maximus VI Hero маловато слотов расширения – всего шесть штук. Один показался лишним, и производитель убрал его.
Сразу видно, что под верхним слотом PCI-e просится еще один, но него размещение даже не предусмотрено. Если вы пользователь двухслотовой видеокарты, то для вас эта потеря будет незаметна. Всего же на плате присутствуют три слота PCI-e x16 и три PCI-e x1. не много ли получается линий? Два красных PCI-e x16 стоят обособлено и идут напрямую из процессора, контроллер которого поддерживает третье поколение этого интерфейса. На них выделено 16 линий, которые они могут делить пополам. Откуда взялись остальные? Чипсет. Однако, он может обеспечить только 4 линии, а здесь вместе получается семь. Никаких дополнительных мостов и контроллеров нет, но спецификация открывает нам глаза: работает либо x4 либо x1+x1+x1.
Недалеко от чипсета находится микросхема контроллера ввода вывода и системного мониторинга Nuvoton NCT6791D.
По левому краю можно обнаружить гигабитный сетевой контроллер Intel I217V.
В правом верхнем углу находится много всего интересного.
Прежде всего там можно увидеть сдвоенный семисегментный индикатор POST кодов загрузки и инициализации. Рядом находятся кнопки Power и Reset, а также MemOK!. Кроме этого там можно обнаружить две фазы питания памяти вместе с ШИМ-контроллером ASUS ASP1103.
На задней панели расположились следующие компоненты.
| Поддерживаемые процессоры | Core i5, i7 четвертого поколения в исполнении Socket 1150 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z87 |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц |
| Слоты расширения | 2 – PCI-e 3.0 x16 (x8+x8) 1 – PCI-e 2.0 x16 (х4) 3– PCI-e 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с порта – Intel Z87; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта –Asmedia ASM1061; RAID 0, 1, 0+1 |
| Поддержка mSATA | нет |
| Сеть | 1х Intel I217V |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+2x USB 2.0 (Intel Z87) |
| USB 3.0 | 4+2x USB 3.0 (Intel Z87) |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 4x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x HDMI 6x 3,5 мм Jack 1х Optical S/PDIF Out 1x кнопка BIOS FlashBack |
| Фирменные технологии |
|
| Размеры, мм | 305 x 245 |
| Форм-фактор | ATX. |
Я уже тестировал одну из материнских плат компании ASUS под платформу Intel s1150, а именно ASUS Gryphon Z87 и уже отмечал, что графическая оболочка BIOS немного изменилась. Здесь она представлена в похожем виде, но с другой цветовой палитрой, более характерной для серии ROG.
Есть небольшие особенности. Так, например, меню настроек открывается сразу на вкладке Extreme Tweaker.
Напряжения на компонентах изменяются в следующем диапазоне:
На этой же странице находятся пять ссылок.
DRAM Timing Control.
GPU.DIMM Post.
Digi+ Power Control.
Tweaker's Paradise.
CPU Power Management.
Спереди находится вкладка My Favorites.
Третьей по счету идет Main.
Затем следует Advanced.
На этой странице десять ссылок.
CPU Configuration.

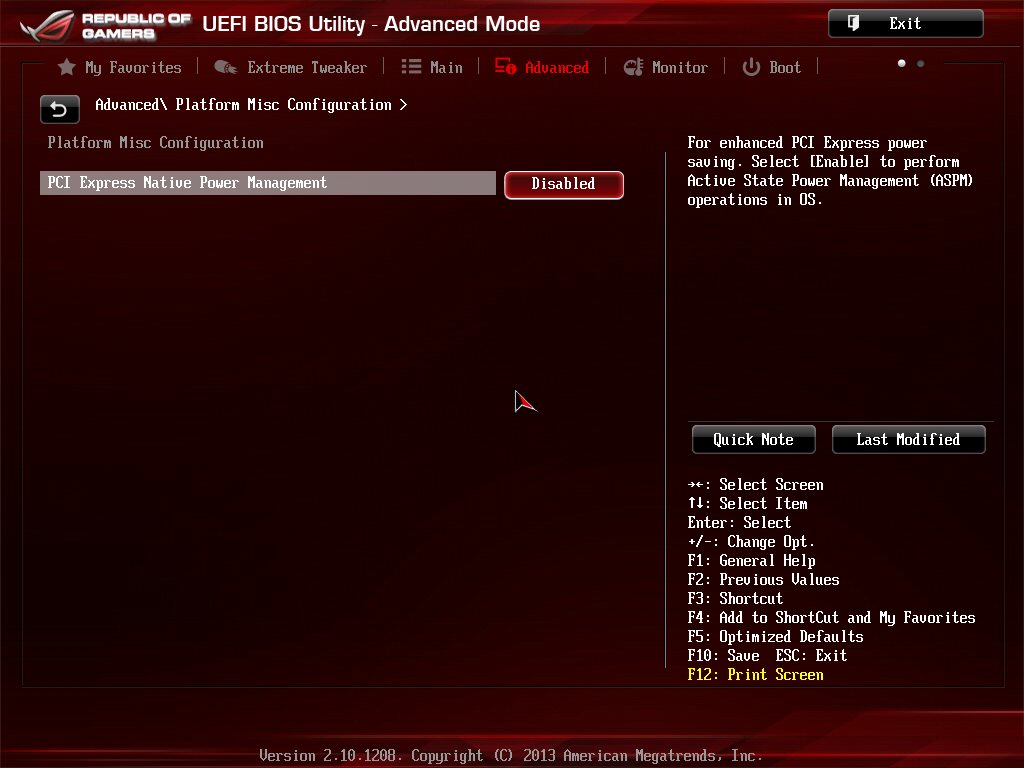

PCH Configuration.
SATA Configuration.

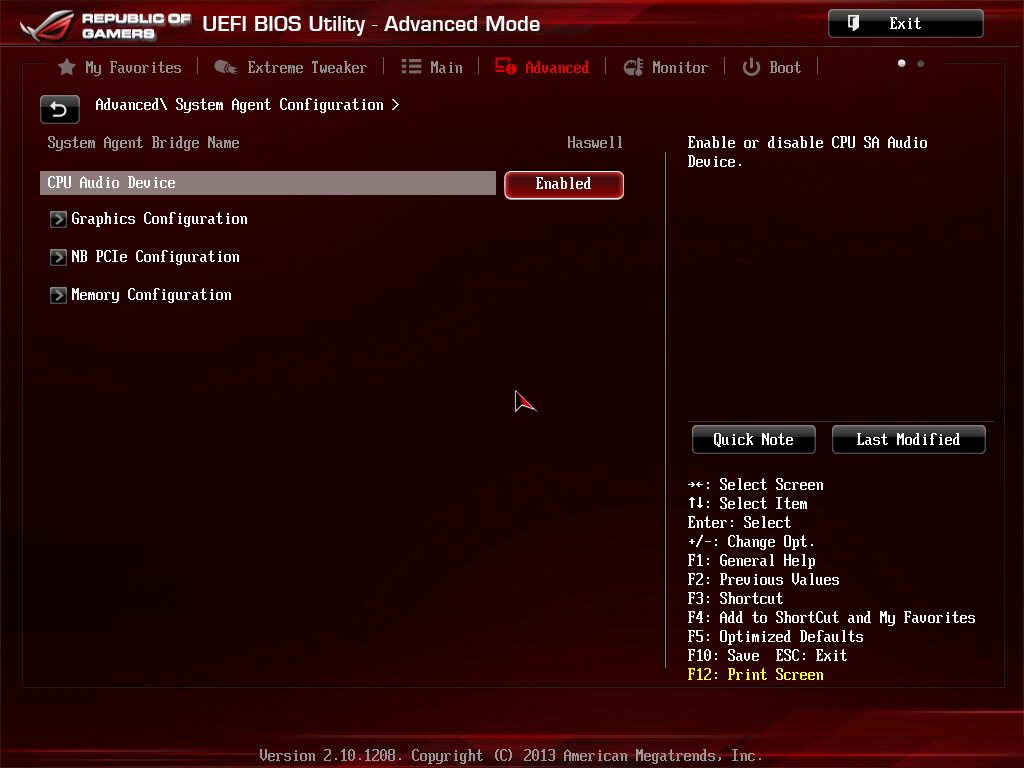

System Agent Configuration.

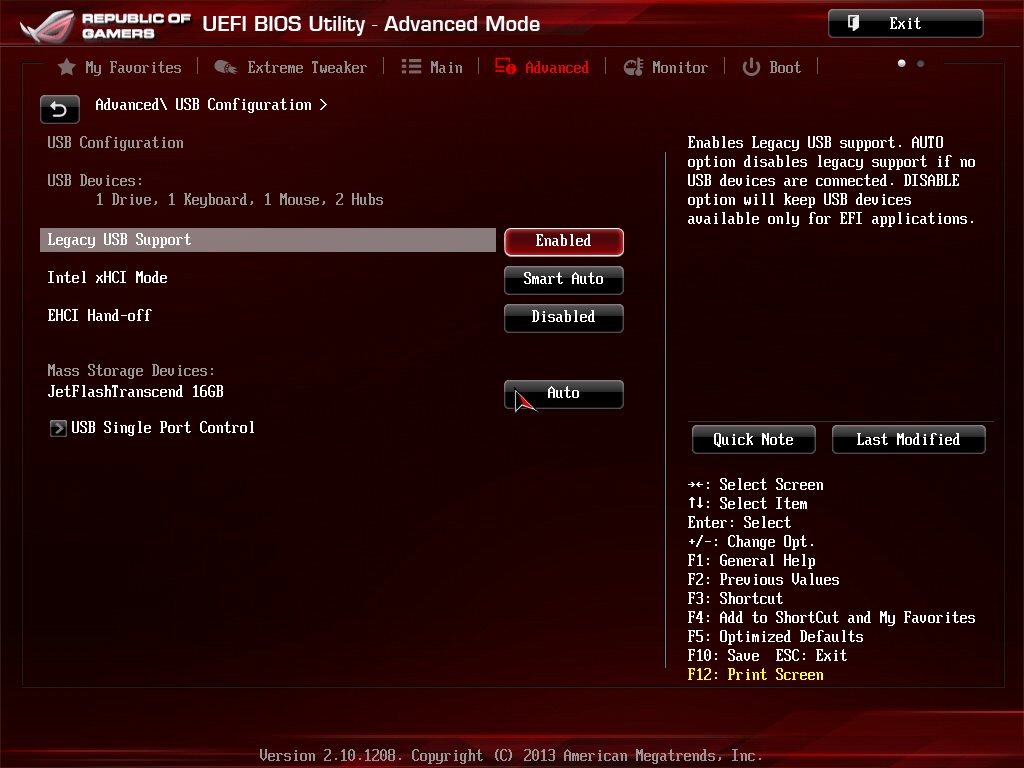

USB Configuration.
Platform Misc Configuration.

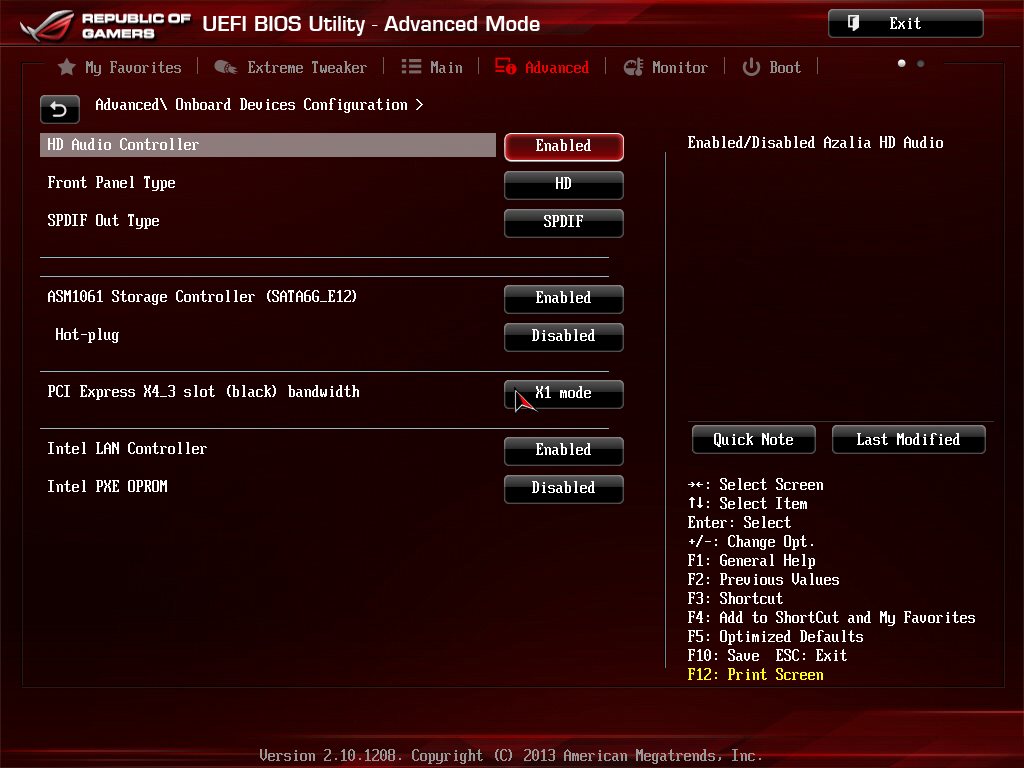

Onboard Devices Configuration

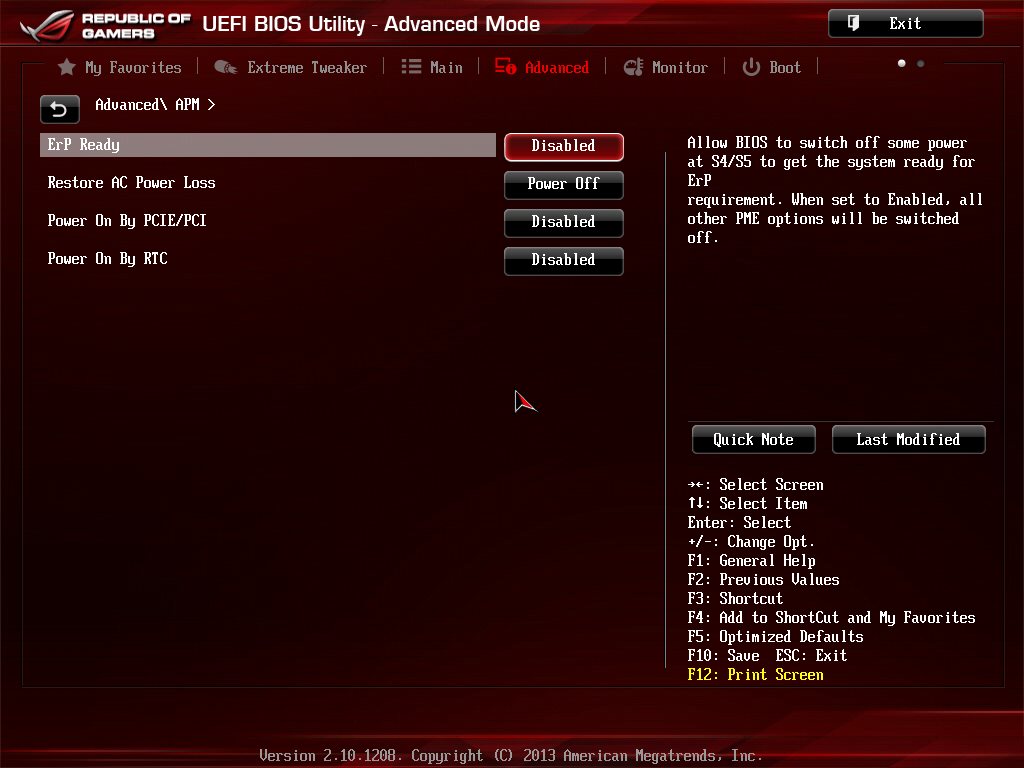

APM.

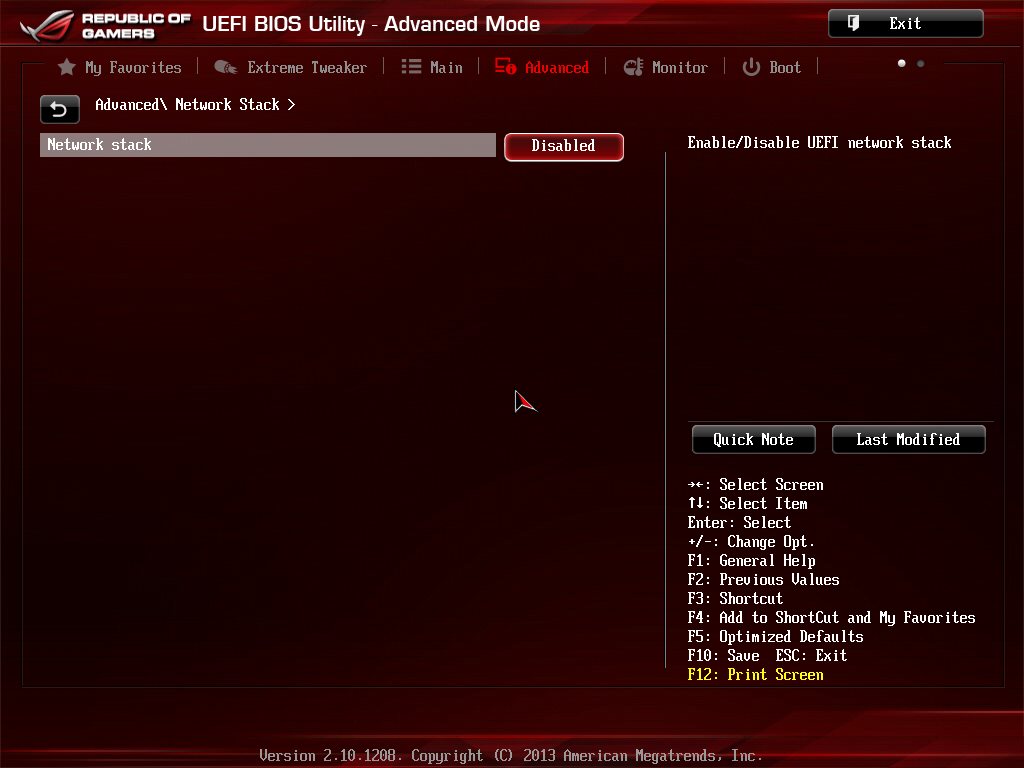

Network Stack.

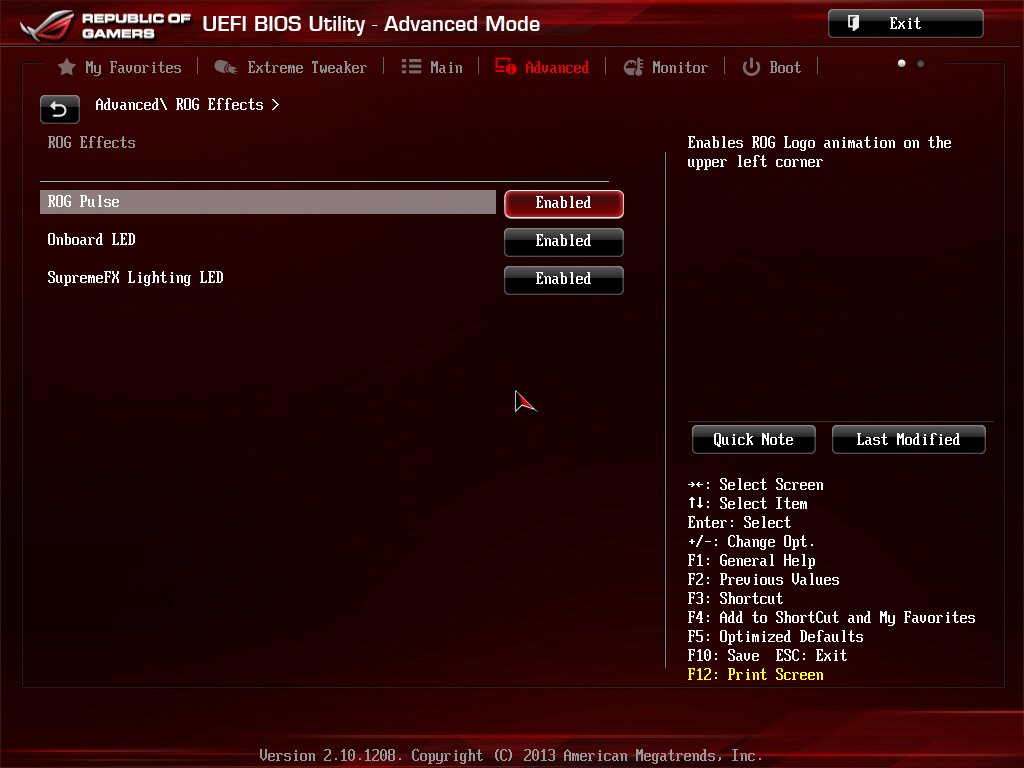

ROG Effects.

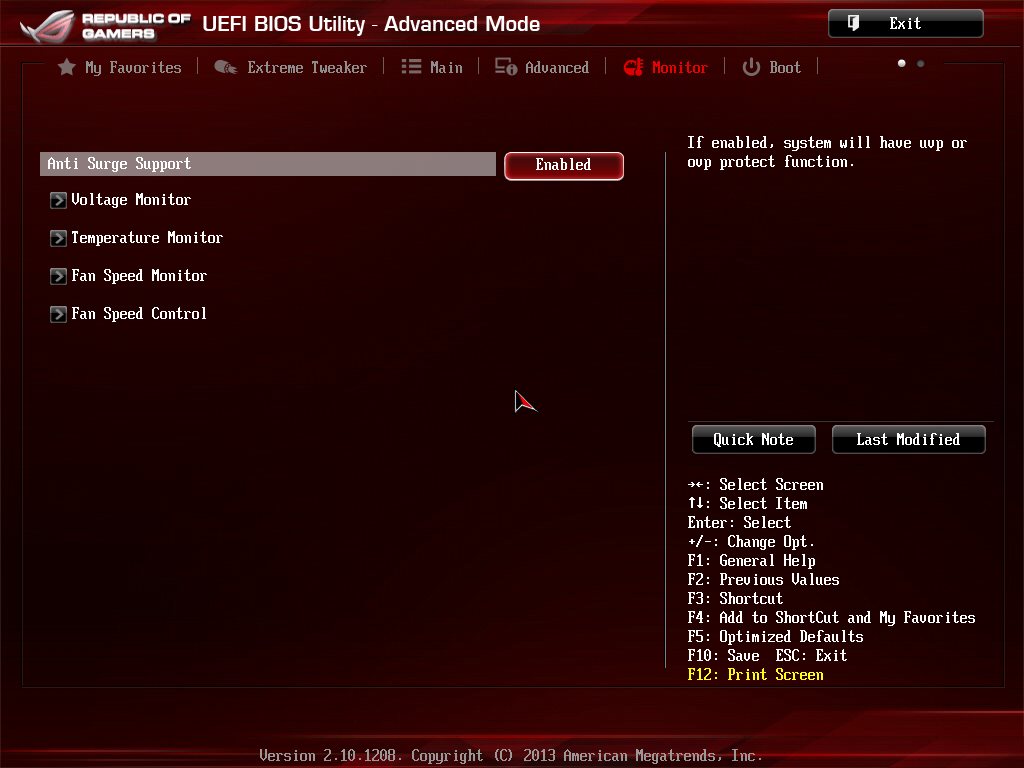

Дальше идет вкладка Monitor.
Здесь можно обнаружить четыре ссылки.

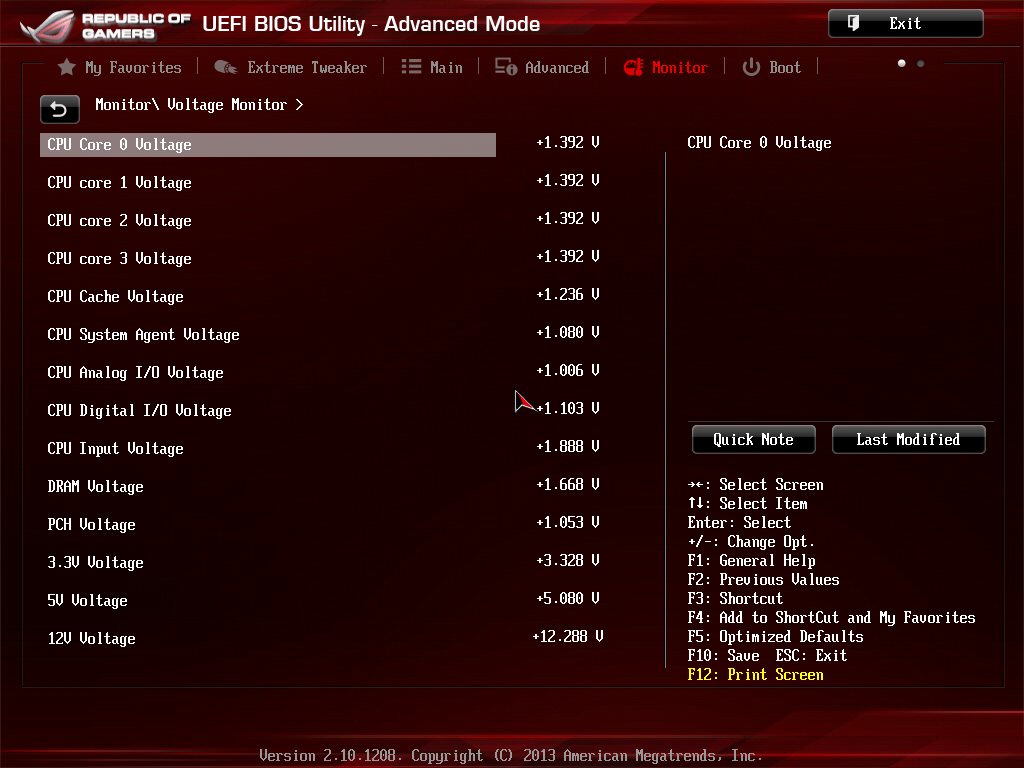

Voltage Monitor

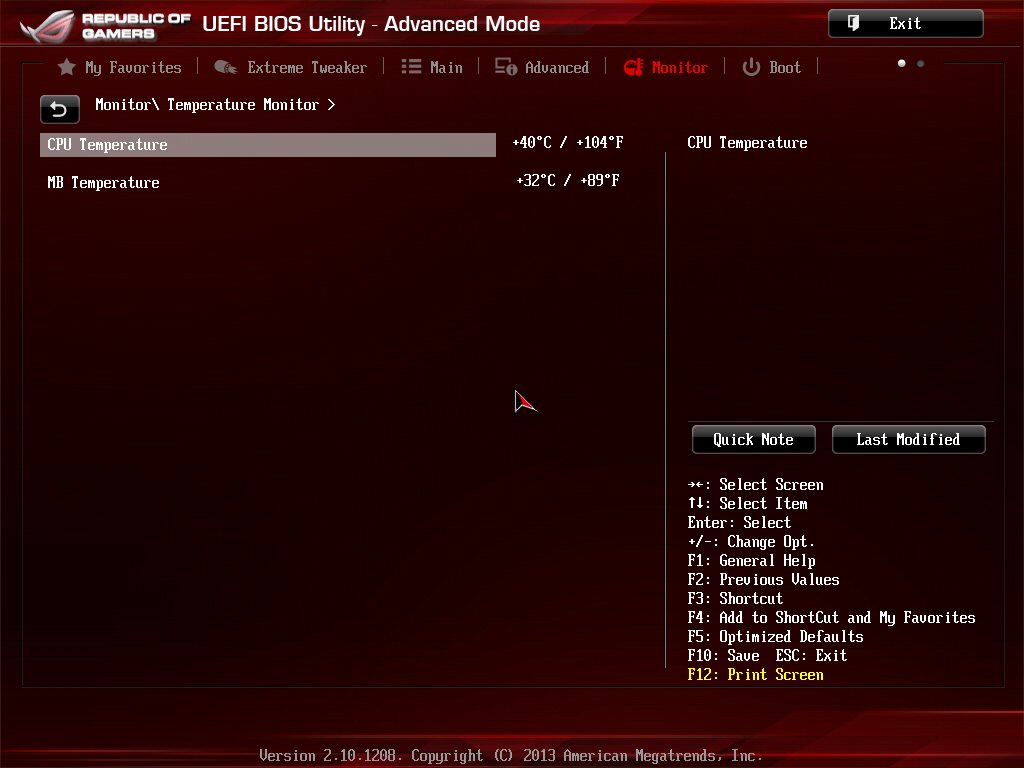

Temperature Monitor

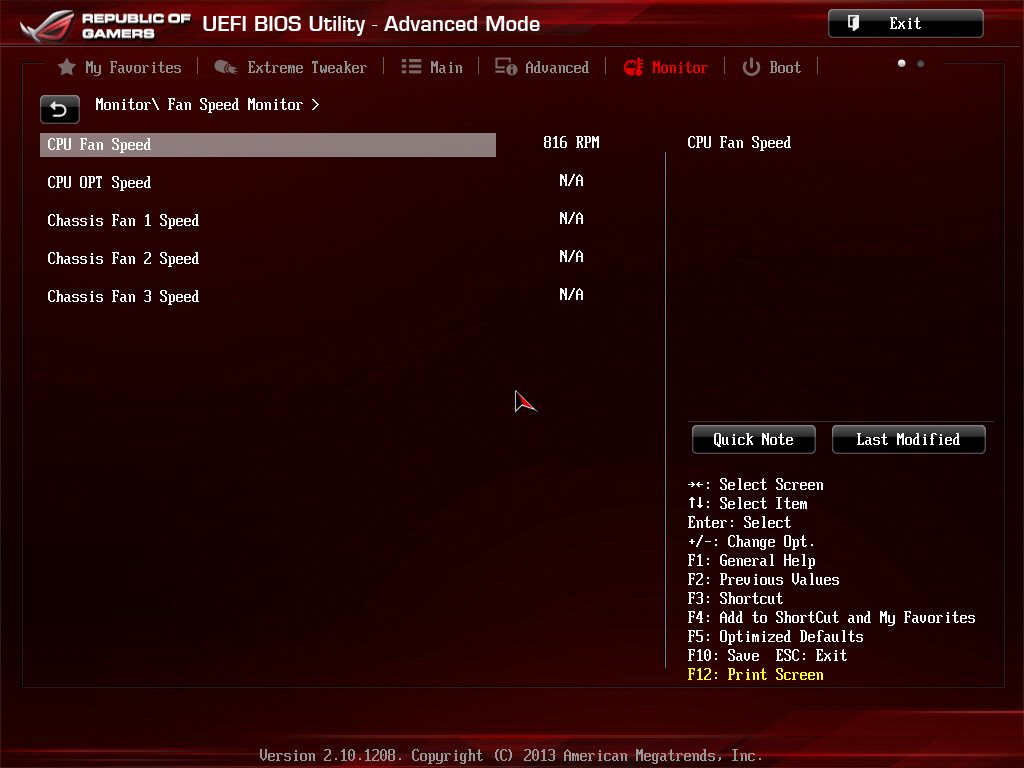

Fan Speed Monitor
Fan Speed Control

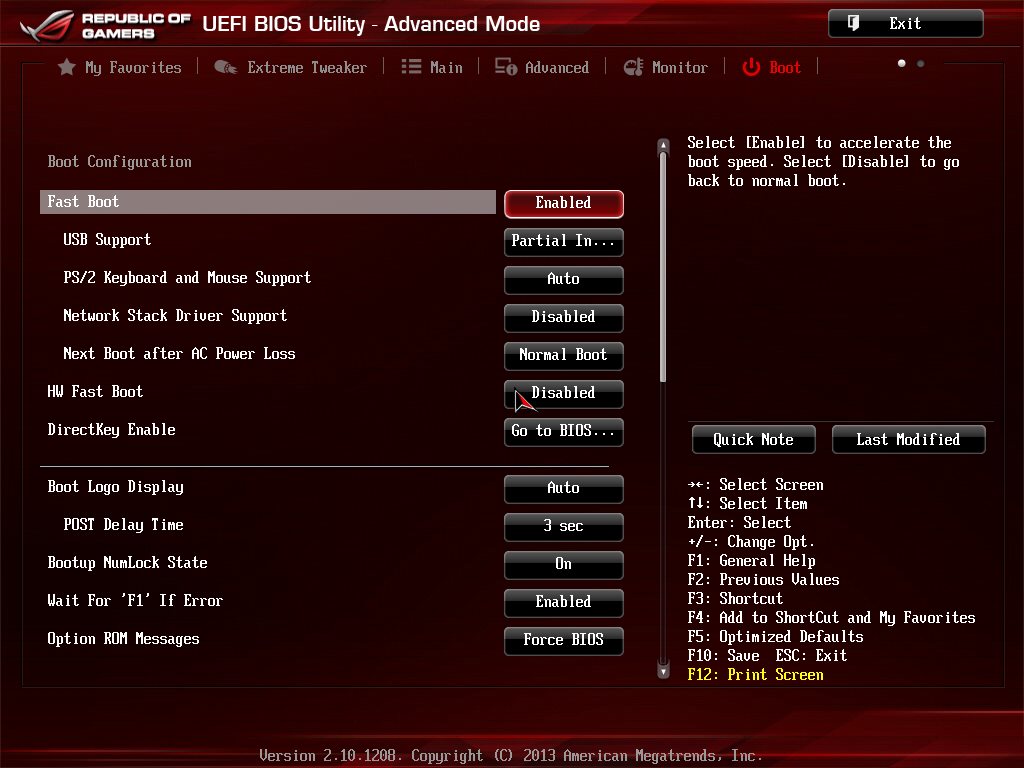

Затем следует вкладка Boot.

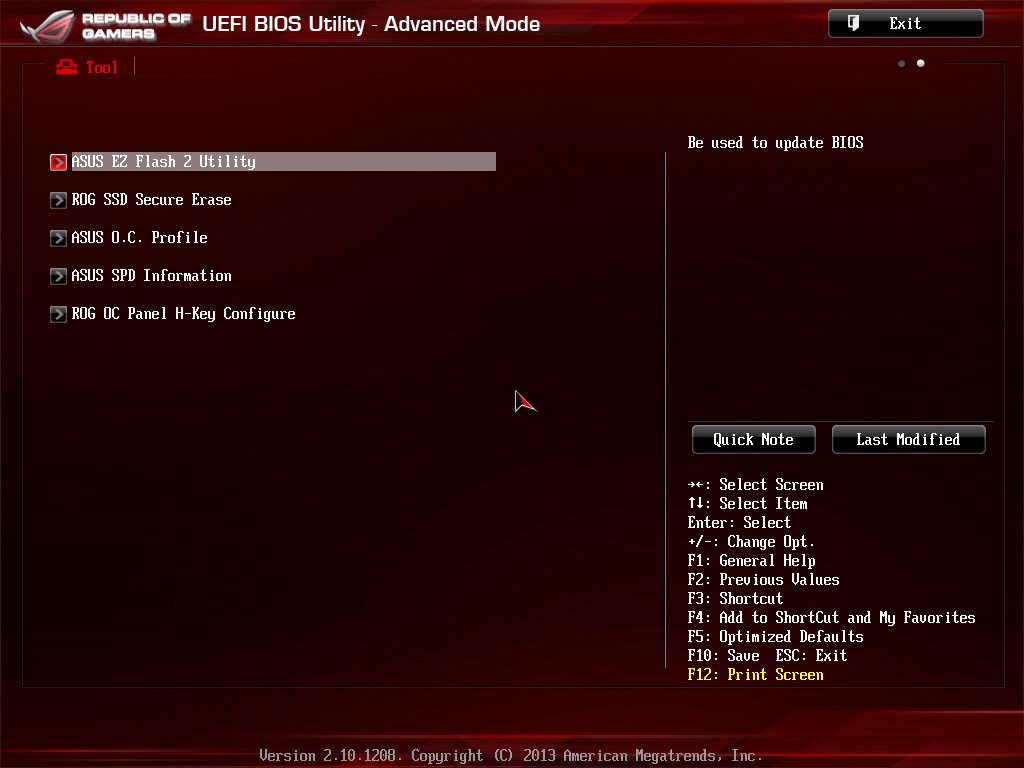

В самом конце находится меню Tool.
Кроме этого здесь также есть режим EZ Mode.
Тестирование материнской платы ASUS Maximus VI Hero проводилось в составе следующей конфигурации:
Даже не знаю, как можно не разогнать на такой материнской плате процессор. Если уж какой-то там Gryphon спокойно берет по шине 170 МГц, то уж здесь-то явно не составит труда повторить такой фокус. На практике же все оказалось не так просто. Не секрет, что при разгоне в любой конфигурации важен каждый компонент системы. Неудачно что-то заменил, значит, жди провала. Поменял память – ухудшился разгон, это логично и понятно. Как быть с тем, что на разгон по шине влияет видеокарта?
При тестировании ASUS Z87 Gryphon использовалась видеокарта ASUS HD 7750. На этот раз в тестовый стенд была установлена nVidia GTX 780. Я сходу попробовал повторить результат в 170 МГц по шине и ничего не вышло. Все перепробовал, но система ушла в такой глухой цикл-ребут, что пришлось прибегнуть даже к джамперу ClrCMOS. После этого я активнее начал пользоваться профилями, поскольку устал постоянно править все настройки. Потом выяснилось, что страйпы 167 и 125 вообще не работают. Осталось только валить все на «сырую» прошивку и тут было решено попробовать сменить ускоритель на ASUS HD 7750.

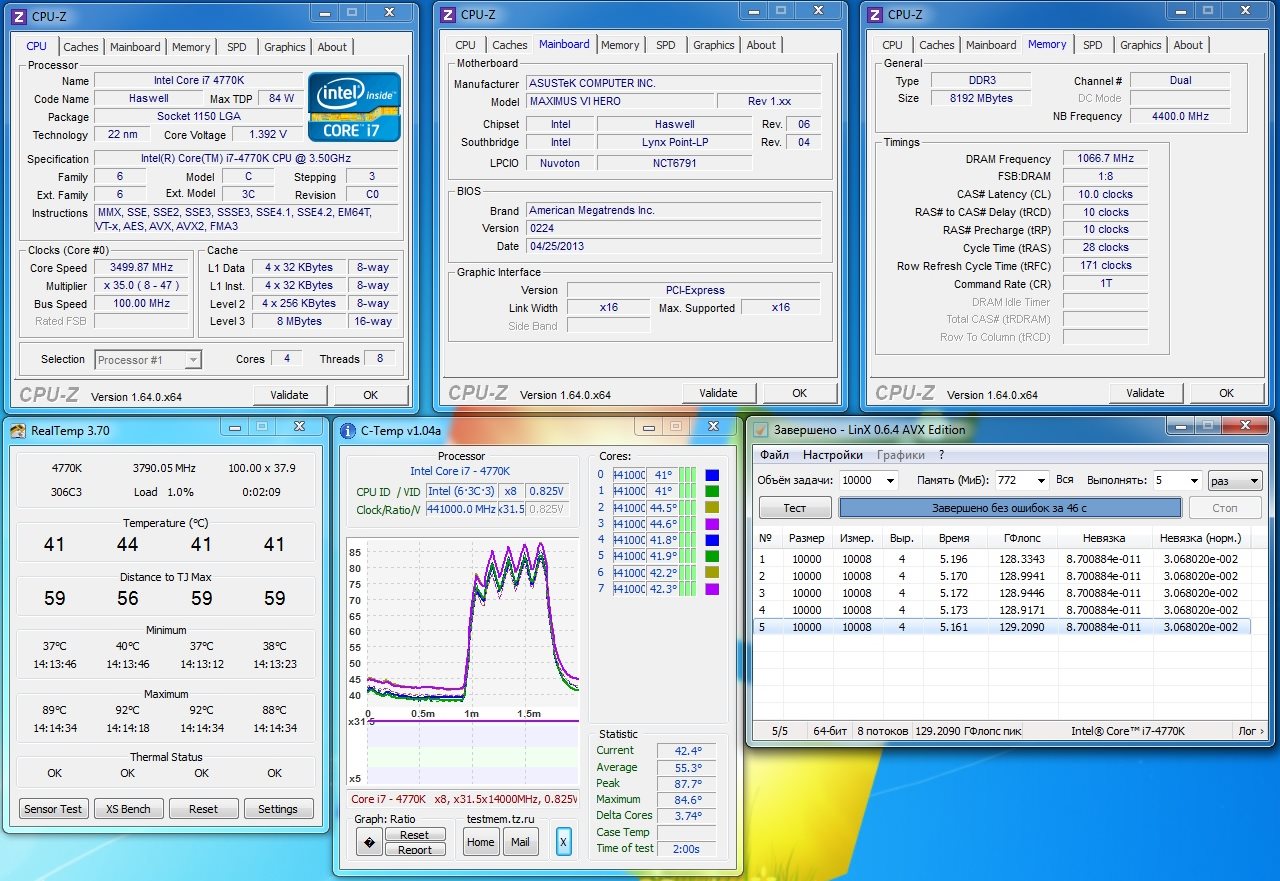

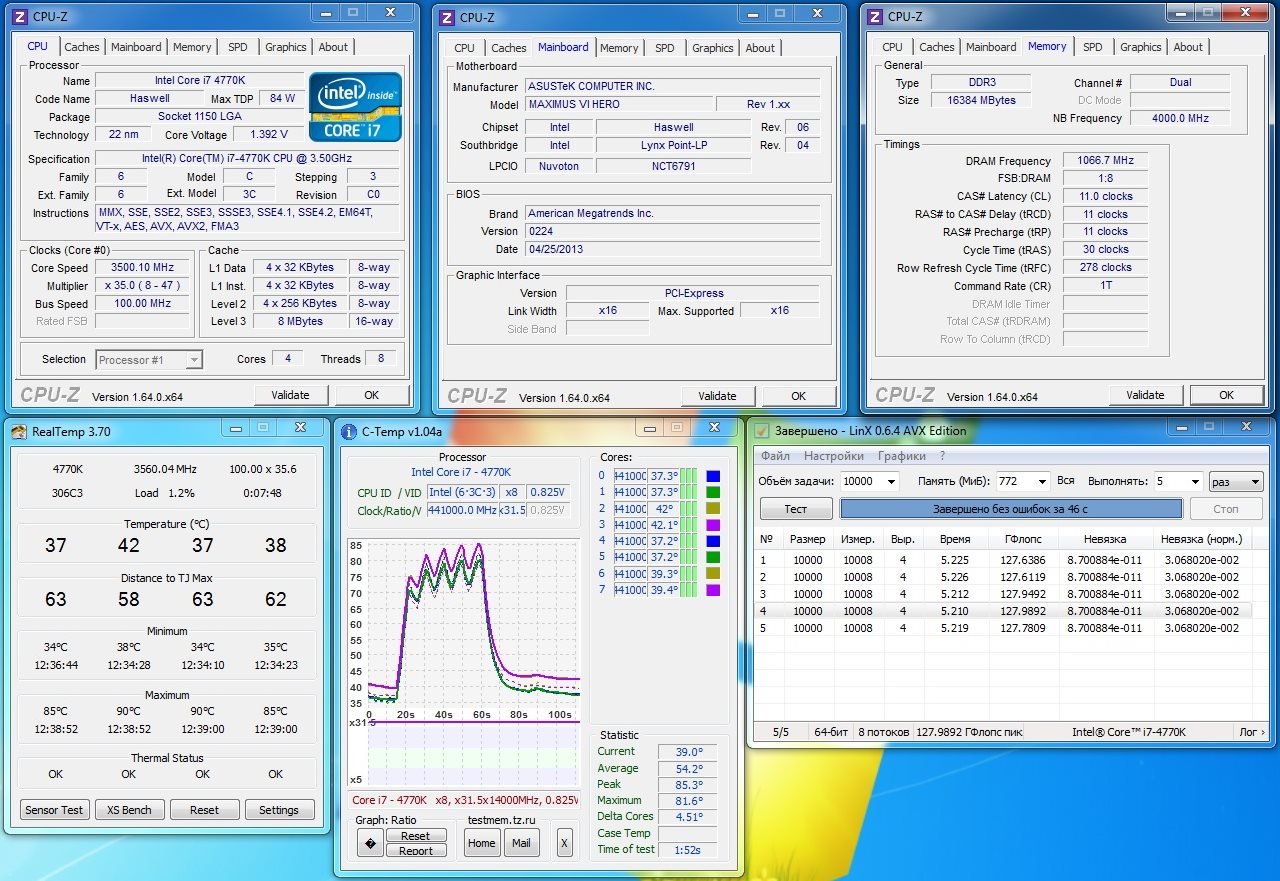

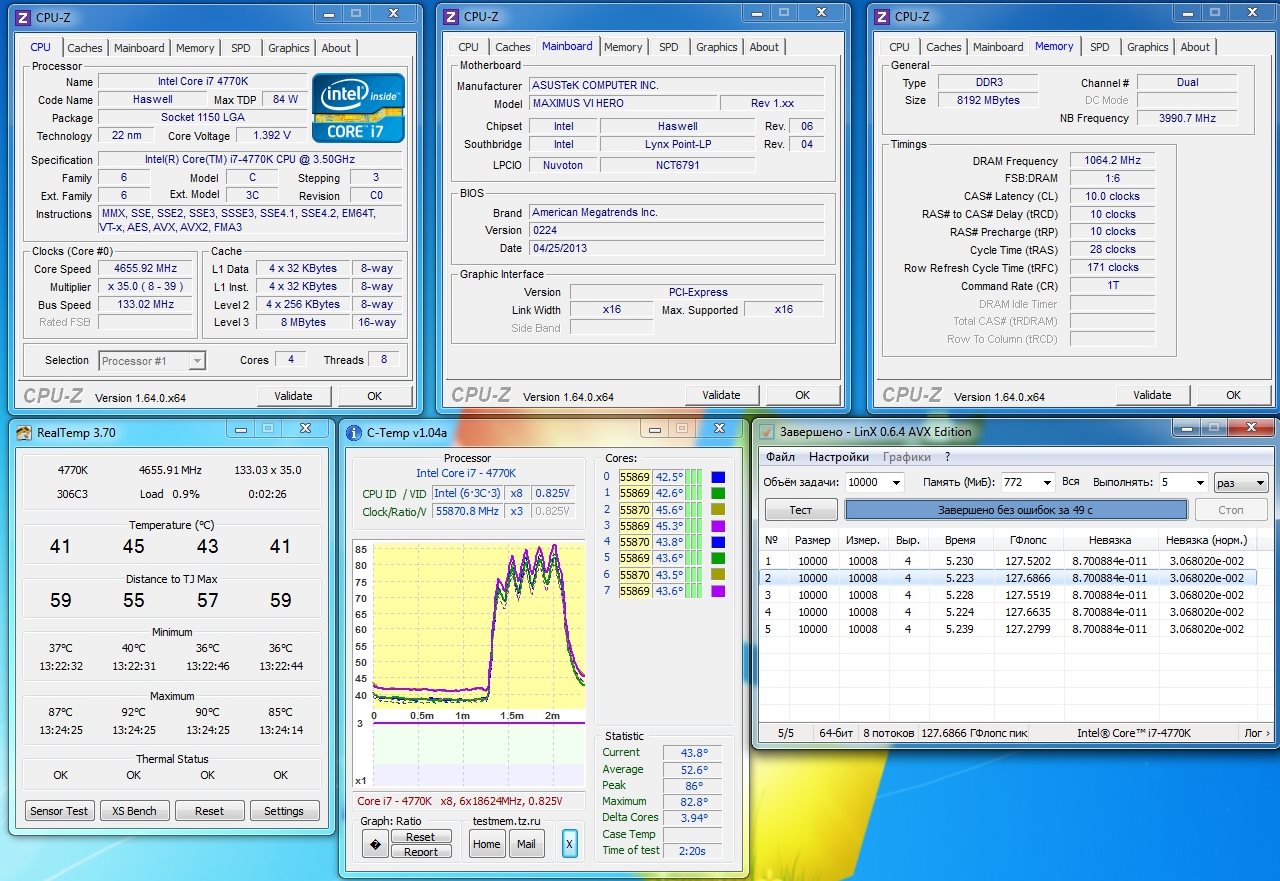

Хоть и не 170 МГц, но уже совсем другое дело. Страйп 167 так и не покорился, только 125.Дальше уже разгонял просто множителем. Скриншот получился не очень удачный, но это все-таки 4700 МГц.
Да, разумеется процессор тот самый с которого я снимал крышку и менял термоинтерфейс иначе результаты были бы поскромнее. Разгон памяти ничем не удивил. Это все те же самые 2133 МГц DDR3 с таймингами 10-10-10-28-1Т на модулях Samsung. Еще одна память - Samsung M378B1G73BH0-CH9, как-то плоховато пошла. Пришлось увеличить при той же частоте тайминги до 11-11-11-30-1Т
При этом устанавливаемое на нее напряжение на разгон никак не влияло. Что 1.5 В, что 1.65 В – разницы никакой.
Тестирование ASUS Maximus VI Hero проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 28°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Звуковой кодек, судя по всему, представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Очередной производитель, который скрывает микросхему кодека и на этот раз более успешно, поскольку теперь для выяснения необходимо выпаивать крышку. Возможно, ее наличие объясняется защитой от наводок и электромагнитного излучения от других компонентов. Звук здесь чистый и хороший, но Realtek никак и ничем не скроешь. Объемное звучание слабовато. Видимо, для этого и придумали технологию ASUS Sonic Radar.
Лично меня эта материнская плата ничем не зацепила. Хорошая модель, но без ярких запоминающихся моментов и «героическая» приставка к ней мало подходит, поскольку она мало чем выделяется на фоне конкурирующих решений или даже своей предшественницы. Судите сами. Комплект поставки платы явно не самый богатый. Сетевой и звуковой контроллеры не выделяются ничем особенным даже среди простых устройств. Все новые усовершенствования выглядят неубедительно. Единственное, чем может подкупить производитель – это цена. При привлекательной стоимости успех ASUS Maximus VI Hero будет обеспечен.
Во-первых, в ней широко реализованы функции разгона. В первую очередь за счет обилия различных настроек, удобства и корректности их применения. Во-вторых, это качество исполнения как самого устройства, так и программного обеспечения. В совокупности всех характеристик получается материнская плата, на которую можно положиться, которая не подведет и не спасует в нагрузке. Если посмотреть с этой стороны, то, пожалуй, можно назвать ее героической. Однако таких устройств сейчас немало на рынке, а среди общей массы нужно чем-то принципиально выделяться. Именно поэтому герой получился малоубедителен.
