Думаю, компания Sapphire в представлениях не нуждается. Их видеорешения в свое время снискали доверие и признание со стороны геймеров/энтузиастов. Но одними видеокартами компания не ограничивается (что вполне логично с таким опытом проектирования сложной электроники) и на рынке уже некоторое время присутствуют материнские платы собственного производства. Но, как и в случае с видеокартами, ассортимент содержал лишь платформы AMD. До недавнего времени.
Сначала Sapphire отошла от полной преданности AMD, выпустив линейку плат с сокетом LGA775, но на системной логике Ati Radeon Express 200. Ну, а недавно сделала ещё один шаг к «полигамии», более серьёзный, - объявила о выходе материнских плат под процессоры Intel и на их же чипсетах. Одна из них - Sapphire Pure Black P67, основана на последнем поколении системной логики и предназначена для использования с недавно анонсированными процессорами линейки Sandy Bridge. Но сегодня я расскажу о плате Sapphire Pure Black X58, в основе которой, как можно догадаться из названия, лежит чипсет Intel X58 Express. Он хоть и «бородат» (всё-таки более двух лет на рынке - солидный возраст), но заложенный в него и в процессоры Core i7 потенциал по производительности и функционалу до сих пор делает эту платформу очень популярной.
Оформление упаковки соответствует названию - чёрный цвет преобладает. Поверхность коробки глянцевая, есть блестящие элементы, да и пришла она на тесты в немного потёртом состоянии. Посему, получившиеся фотографии удачными назвать нельзя, но представление о внешнем виде они дают.
На задней стороне описаны ключевые особенности платы. Так, например, упоминается поддержка USB 3.0 и SATA 6 Гбит/с, есть модуль Bluetooth. Из ключевых схемотехнических особенностей перечислены японские твердотельные конденсаторы, фирменные дроссели Sapphire Diamond, а также золотое напыление на контактах процессорного сокета, портов USB 3.0 и сетевого разъёма.
Есть упоминание, что упаковка изготовлена из вторично переработанной бумаги – мелочь, а ощущение, что о природе ты уже позаботился, возникает.
Комплект поставки скромный. В коробке из плотного чёрного картона кроме самой «материнки» были обнаружены:
Текст в руководстве аж на восьми языках, включая русский. Но на саму информацию книжечка бедна: восемь страничек на русском, некоторые из которых полупустые - это несерьёзно. Кабели согласно общей гамме чёрные, SATA-шнуры на одном конце снабжены защелками.

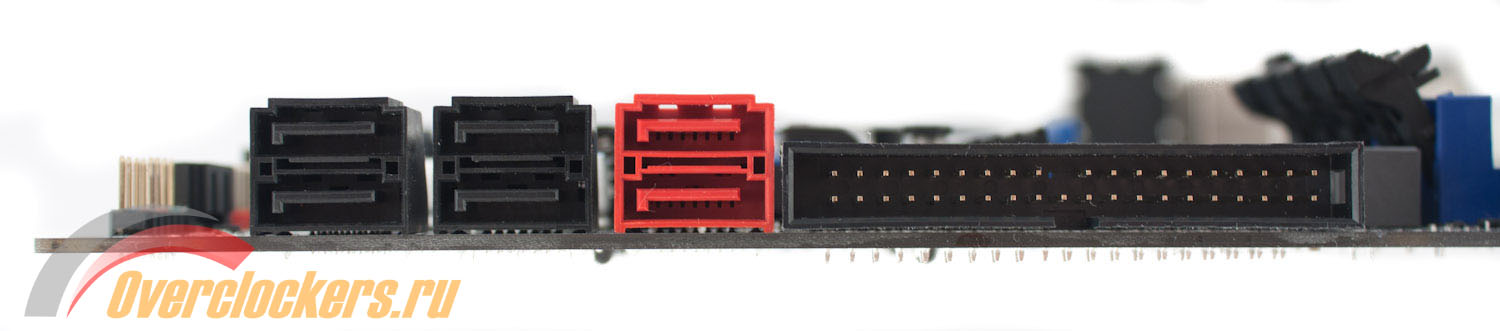

Какого цвета может быть текстолит платы с названием Pure Black? Конечно чёрным! И лишь некоторые разъёмы на плате разбавляют тёмную картину синим и серым цветами. Одно яркое пятно – красные разъёмы SATA 6 Гбит/c.
Система охлаждения южного моста выполнена в виде плоского, но достаточно большого по площади алюминиевого радиатора. Он крепится к микросхеме с помощью «липучки» и прижимается подпружиненными пластиковыми штырьками. Металл выкрашен в чёрный цвет, а на «крышке» выведен логотип материнской платы в цветах Sapphire. Небольшая высота радиатора позволит беспрепятственно устанавливать длинные видеокарты.
Северный мост охлаждается большим резным радиатором, который соединен массивной тепловой трубкой (диаметр аж 7 мм) с другим, охлаждающим цепь питания процессора. Крупный теплосъемник чипа X58 к материнской плате крепится четырьмя винтами. Радиатор мосфетов и дросселей в свою очередь клеится на «липучку» и привинчивается к металлической штанге с обратной стороны материнской платы. Это придаёт хорошую жёсткость всей конструкции. Её высота может помешать установке некоторых процессорных кулеров, да и к штекеру питания процессора доступ затруднён. Но на температурном режиме системной логики и цепи питания процессора их размеры скажутся положительно.

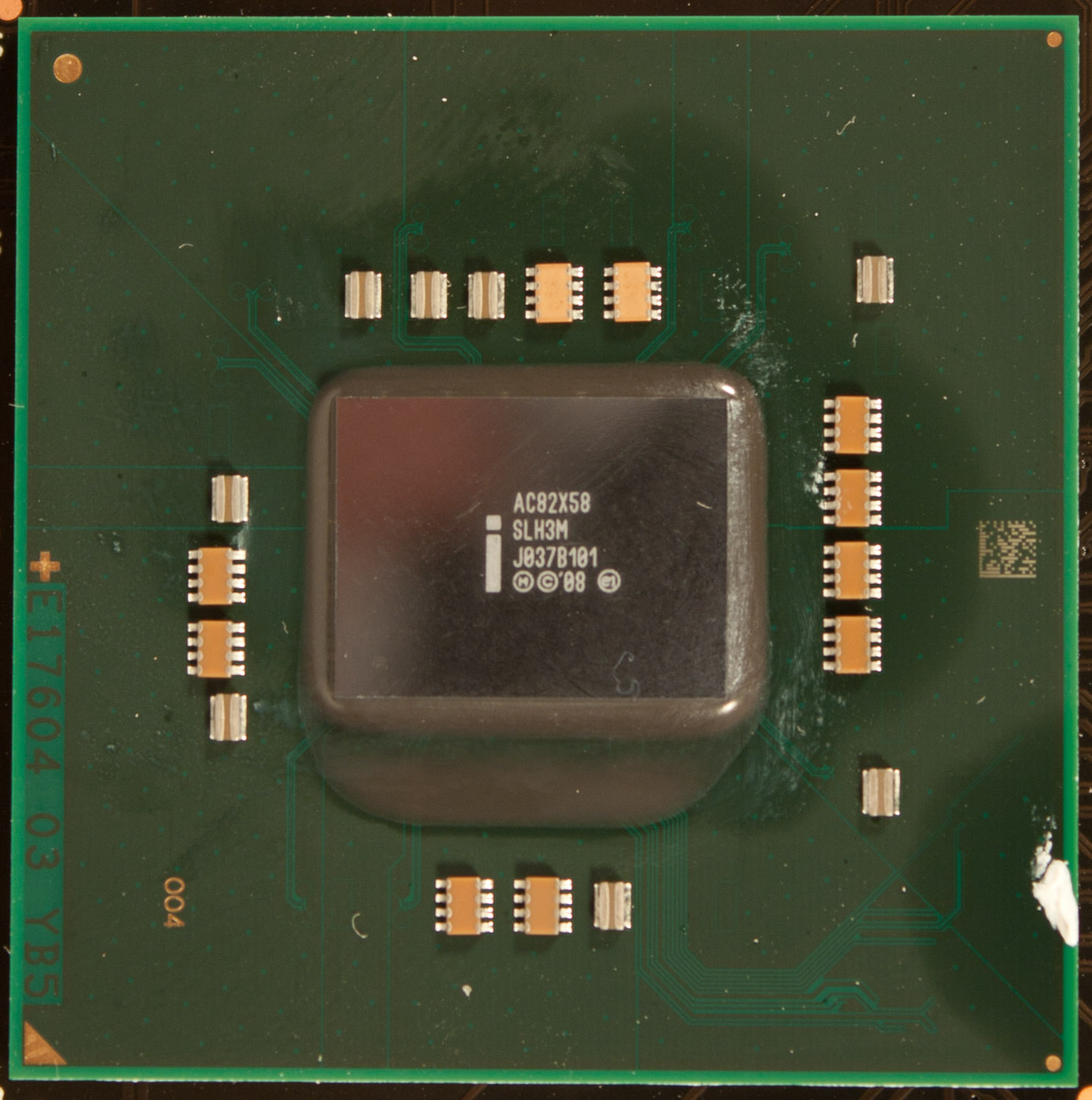

Вот так выглядит плата со снятой с северного моста и цепи питания системой охлаждения.
Теперь о схемотехнике. На плате целых три разъёма PCIE 2.0, их работа обеспечивается силами чипсета X58: один полноскоростной 16х (верхний), два со скоростью 8х. Ниже еще один, серого цвета, PCIE с четырьмя активными линиями. К слову, Sapphire Pure Black X58 поддерживает технологию Crossfire. В этом аспекте Sapphire осталась верной своему давнему партнёру – компании AMD. Рядом с чёрным разъёмом PCI можно обнаружить чип Texas Instruments TSB43AB22A, который обеспечивает две независимых шины IEEE 1394: контакты находятся в нижней части материнской платы и прикрыты пластиковым «чехлом».
Под серым разъёмом PCIE расположены кнопки включения/выключения, перезагрузки и сброса настроек BIOS – полезные опции для любителей разгона и тестов на открытых стендах, которыми неизменно оснащаются сейчас материнские платы топового сегмента.
В левом нижнем углу Sapphire Pure Black X58 находится цифровой индикатор, позволяющий продиагностировать неполадки при загрузке, после прохождения POST на нем отображается текущая температура центрального процессора. Рядом – «пищалка».
Сетевой контроллер Marvell Yukon Ultra II 88E8057 поддерживает стандарт Gigabit Ethernet. Ещё один чип от Marvel - 88SE9128-NAA2 – часто используется производителями материнских плат. Микросхема обеспечивает два интерфейса SATA 6 Гбит/с и PATA. Последний уже относят к атавизмам, но на Sapphire Pure Black X58 он выведен.
Интерфейсы USB 3.0 обеспечивает японский контроллер NEC.
А вот на фото фирменные запатентованные дроссели Sapphire Diamond, которые, по заверениям производителя, меньше греются и обладают высоким КПД. Рядом высококачественные мосфеты Renesas. Управление восемью фазами питания процессора осуществляет ШИМ-контроллер uP6218AM. Схемами питания контроллера памяти и собственно самой оперативной памяти управляют ШИМ-контроллеры uP6213AJ.
Восьмиканальный звук обеспечивается микросхемой Realtek ALC892.
Над слотами оперативной памяти находятся контактные площадки, с которых можно снимать напряжения питания процессора, памяти, контроллера памяти, южного и северного мостов. Удобно, можно контролировать щупами мультиметра.
На заднюю панель выведено восемь портов USB 2.0 и ещё два USB 3.0 (синего цвета). Плату Sapphire Pure Black X58 отличает наличие Bluetooth-модуля Atheros AR3011, который также выведен на задней панели и прикрыт синим колпачком. Разъём PS/2 комбинированный, в него можно подключить мышь или клавиатуру. Присутствуют коаксиальный и оптический разъёмы S/PDIF, по одному e-SATA и FireWire, розетка Ethernet и «батарея» аудио гнёзд.
Sapphire Pure Black X58 оснащена необходимыми энтузиастам функционалом и возможностями. Компонентная база качественная, что должно положительно сказаться на разгонном потенциале. Посмотрим, как проявит себя на практике.
Технические характеристики Sapphire Pure Black X58 приведены в таблице.
| Поддерживаемые процессоры | Intel Core i7 LGA1366 |
| Системная логика | Intel X58 Express + Intel ICH10R |
| Оперативная память | 6 слотов DDR3 800/1066/1333/1600+; Поддержка Extreme Memory Profiles |
| Слоты расширения | 3 x PCI Express 2.0 (16x+8x+8x); 1 x 32-х битный PCI; 1 x PCIE 4x |
| Разъемы под накопители | 5 x SATA II 3 Gb/s; 2 x SATA 6 Gb/s; 1 UDMA 133 IDE |
| Сетевой адаптер | Marvell Yukon Ultra II 88E8057, Gigabit Ethernet |
| Звук | Realtek ALC892 |
| Внутренние разъёмы | 2 х IEEE 1394a; 4 x USB 2.0; S/PDIF in/out; 1 x разъём для вентилятора процессора с ШИМ (4 контакта); 3 x разъём для вентиляторов (3 контакта); 24-х контактный разъём питания ATX; дополнительный 8-ми контактный разъём питания процессора; разъём подключения элементов передней панели. |
| Разъемы задней панели | 2 x USB 3.0; 8 x USB 2.0; 1 x PS/2; 1 x eSATA; 1 x IEEE1394a; 6 x аналоговый аудиовыход; 2 x S/PDIF (оптический и коаксиальный); 1 x RJ-45; модуль Bluetooth 2.1 + EDR |
| Комплектация | Диск с драйверами и утилитами; 6 x шлейфов SATA; 1 x шлейф PATA; заглушка задней панели корпуса; руководство пользователя |
| Форм-фактор | ATX |
| Габариты, мм | 300 x 242 |
BIOS материнский платы от American Megatrends. Пользовательский интерфейс специфичен для прошивок данного производителя: логично организованные разделы расположены в верхней части экрана в виде вкладок, опции в виде списка, а справа небольшие пояснения к настройкам и справка по навигации. Всё понятно и просто. Вкладка «Main» содержит общую информацию о системе: версию BIOS, модель и режим работы процессора, общий объём памяти. Также тут можно установить системные дату и время.
Второй раздел, «Performance», содержит опции для разгона. Также здесь указана краткая информация о текущих и расчётных частотах QPI, процессора и памяти.
Частота шины процессора может быть изменена в диапазоне от 133 до 300 МГц, шины PCIE – от 80 до 200 МГц. Тут же настраивается множитель процессора, параметры шины QPI и режимы работы оперативной памяти. Для последней кроме Auto доступно ещё шесть режимов, стандартных для DDR3 - от 800 до 2133 МГц. Опцией «Memory Timing» можно выставить один из профилей таймингов памяти, стандартный для того или иного частотного режима работы. Есть и возможность сохранять и загружать один из четырёх профилей настроек.
Подраздел «CPU Configuration» позволяет получить подробную информацию об установленном на материнскую плату процессоре, а также включить/отключить поддерживаемые технологии, такие как Intel VT, Hyper Threading и другие.
Ручная настройка таймингов памяти доступна в пункте «Memory Timing Configuration». Здесь же можно включить профиль XMP. Пределы изменения параметров вполне комфортные и обеспечивают необходимую гибкость в настройке. Перечень и пределы их изменений приведены в таблице.
| Параметр | Минимальное значение | Максимальное значение |
| CAS Latency | 6 | 15 |
| tRCD | 3 | 15 |
| tRP | 3 | 15 |
| tRAS | 9 | 63 |
| tRFC | 15 | 255 |
| tWR | 3 | 31 |
| tWTR | 4 | 31 |
| tRRD | 4 | 15 |
| tRTP | 4 | 15 |
| tFAW | 15 | 63 |
| Back-to-Back CAS Delay | 3 | 31 |
| Round Trip Latency (отдельно для каждого из трёх каналов) |
1 | 255 |
| Command Rate | 1 | 2 |
Ещё один раздел с наименованием «Voltage Configuration» позволяет настроить напряжения. Диапазоны и шаг изменения также приведены в виде таблицы.
| Параметр | Минимальное значение, В | Максимальное значение, В | Шаг, В |
| CPU VCore | 1 | 2,3 | 0,00625 |
| DIMM Voltage | 1,1 | 2,5 | 0,05 |
| CPU VTT | 1,2 | 2 | 0,025 |
| IOH VCore | 1,1 | 1,7 | 0,01 |
| QPI PLL | 1,1 | 2 | 0,025 |
| IOH/ICH IO Voltage | 1,5 | 2,1 | 0,01 |
| CPU PLL VCore | 1,05 | 2,7 | 0,125 |
| ICH VCore | 1,05 | 2 | 0,025 |
| DIMM DQ Vref | -0,640 | +0,630 | 0,01 |
Здесь же находятся частотные настройки ШИМ-контроллеров CPU, DDR, VTT и опция подстройки напряжений процессора Loadline Control.
В разделе «Advanced» можно настроить контроллеры периферийных устройств и интерфейсов, просмотреть и выставить общесистемные параметры. Например, подраздел «Hardware Health Configuration» содержит исчерпывающую информацию о температурах ключевых узлов, скорости вращения вентиляторов, текущих значениях напряжений. Там же устанавливаются диапазоны критичных параметров (температур и скоростей вращения вентиляторов).
Настройки PCI Express, интерфейсов накопителей и USB выделены в отдельные подразделы и содержат традиционные параметры, акцентировать внимание на которых смысла нет. Подраздел «Onboard Device Configuration» содержит перечень устройств, размещённых на Sapphire Pure Black X58, которые, при необходимости, можно включать/отключать.
В разделе «PCIPnP» настраиваются параметры прерываний PCI-устройств, в «Boot» - порядок и режимы загрузки с носителей, в «Security» можно задать пароли для защиты ПК. Эти разделы содержат привычный набор параметров.
BIOS материнской платы Sapphire Pure Black X58 вполне обычный. Никаких «фишек», «примочек» в сравнении с прошивками American Megatrends, устанавливаемыми на множество других плат, нет. Тем не менее, всё необходимое для раскрытия разгонного потенциала компонент имеется.
Sapphire Pure Black X58 вошла в состав тестового стенда следующей конфигурации:
Первоначальная цель – 4 ГГц, как говорят экономисты, психологически важный уровень. Данной планки удобно достичь, опустив множитель микропроцессора с номинальных 23 до 20, а частоту BCLK повысить со 133 МГц до 200. Удобно, потому что номинал памяти по XMP можно сохранить, выставив множитель 2/8 (BCLK/DRAM) и получив «родные» 1600 МГц. Барьер был взят даже без увеличения напряжения процессора.
При увеличении множителя на единицу (21 х 200 = 4200 МГц) система работала нестабильно: Windows загружалась, но при нагрузке вываливалась в «синий экран». Посему следующим шагом я стал увеличивать напряжение, и получил стабильно работающую систему при 1,35 В.
Далее было продолжено увеличение BCLK, но при тестировании на стабильность срабатывала тепловая защита процессора – отключались отдельные ядра. Вероятно, при использовании более производительной системы охлаждения удалось бы достичь более высоких результатов.
При разгоне изменение всех параметров производилось в BIOS. Неудобство вызвало только малое количество множителей памяти: 2/8 позволяло работать вблизи номинала, а вот 2/10 уже значительно превышало номинал, что приводило к нестабильной работе. Диапазоны и шаг изменения других параметров позволяют достаточно тонко отрегулировать тестируемую систему.
На диске поставляется полный набор драйверов устройств и дополнительное программное обеспечение. При запуске с диска появляется простое и удобное меню.
Кроме драйверов на диске можно обнаружить руководство пользователя в формате PDF, «читалка» от Adobe также прилагается. Но пользователей больше всего заинтересует программа Sapphire Trixx Utility, которая предназначена для помощи в разгоне. Интерфейс предельно прост. Всё в одном окне: и мониторинг показателей, и опции разгона. Ползунками в верхнем правом углу регулируется частота BCLK и шины PCIE. В центре экрана поле с регулировками напряжений: в выпадающих списках можно выбрать значения в тех же пределах и с тем же шагом, что и в BIOS.
Поле ниже позволяет отслеживать показатели, которые в BIOS отражаются в разделе “Advance/Hardware Health Configuration”: температуры, скорости вращения вентилятора процессора, текущие значения напряжений. По нажатию на кнопку Apply в углу настройки применяются «на лету». Всё предельно просто и понятно.
Материнская плата Sapphire Pure Black X58 является своего рода дебютом компании на рынке высокопроизводительных решений на платформе Intel. Да, можно сказать, что дебют удался. Добротная компонентная база, хорошее качество монтажа, наличие всех необходимых атрибутов для экспериментов с разгоном, набор интерфейсов и портов соответствует современным требованиям. Есть даже модуль Bluetooth, что позволит подключать разную периферию без необходимости покупать внешний адаптер. Всё это можно смело заносить в плюсы.
Но с другой стороны, не припозднилась ли Sapphire с решением на базе X58? Конечно, платформа проверена временем, до сих пор носит корону производительности (по крайней мере, пока связка из P67 и Sandy Bridge не распространилась на рынке). Но на фоне последних неутешительных новостей об ошибке в чипсете P67 релиз этой материнской платы не выглядит каким-то запоздалым шагом вперёд. И, вполне вероятно, энтузиасты и геймеры ещё какое-то время будут придерживаться данной платформы.
Интересен вопрос цены. Производитель, по предварительным данным, попросит за Sapphire Pure Black порядка $300, но еще вопрос, сколько она будет стоить в реальности на прилавках отечественной розницы. Весной увидим.
Выражаем благодарность компании Sapphire за предоставленную на тестирование материнскую плату Sapphire Pure Black X58.
