Первенец на Intel. Обзор материнской платы Sapphire Pure Black x58

Оглавление

Вступление

Думаю, компания Sapphire в представлениях не нуждается. Их видеорешения в свое время снискали доверие и признание со стороны геймеров/энтузиастов. Но одними видеокартами компания не ограничивается (что вполне логично с таким опытом проектирования сложной электроники) и на рынке уже некоторое время присутствуют материнские платы собственного производства. Но, как и в случае с видеокартами, ассортимент содержал лишь платформы AMD. До недавнего времени.

Сначала Sapphire отошла от полной преданности AMD, выпустив линейку плат с сокетом LGA775, но на системной логике Ati Radeon Express 200. Ну, а недавно сделала ещё один шаг к «полигамии», более серьёзный, - объявила о выходе материнских плат под процессоры Intel и на их же чипсетах. Одна из них - Sapphire Pure Black P67, основана на последнем поколении системной логики и предназначена для использования с недавно анонсированными процессорами линейки Sandy Bridge. Но сегодня я расскажу о плате Sapphire Pure Black X58, в основе которой, как можно догадаться из названия, лежит чипсет Intel X58 Express. Он хоть и «бородат» (всё-таки более двух лет на рынке - солидный возраст), но заложенный в него и в процессоры Core i7 потенциал по производительности и функционалу до сих пор делает эту платформу очень популярной.

Упаковка и комплектация

Оформление упаковки соответствует названию - чёрный цвет преобладает. Поверхность коробки глянцевая, есть блестящие элементы, да и пришла она на тесты в немного потёртом состоянии. Посему, получившиеся фотографии удачными назвать нельзя, но представление о внешнем виде они дают.

450x332  46 KB. Big one: 1500x1106  207 KB

На задней стороне описаны ключевые особенности платы. Так, например, упоминается поддержка USB 3.0 и SATA 6 Гбит/с, есть модуль Bluetooth. Из ключевых схемотехнических особенностей перечислены японские твердотельные конденсаторы, фирменные дроссели Sapphire Diamond, а также золотое напыление на контактах процессорного сокета, портов USB 3.0 и сетевого разъёма.

Есть упоминание, что упаковка изготовлена из вторично переработанной бумаги – мелочь, а ощущение, что о природе ты уже позаботился, возникает.





392x450  124 KB. Big one: 1305x1500  282 KB

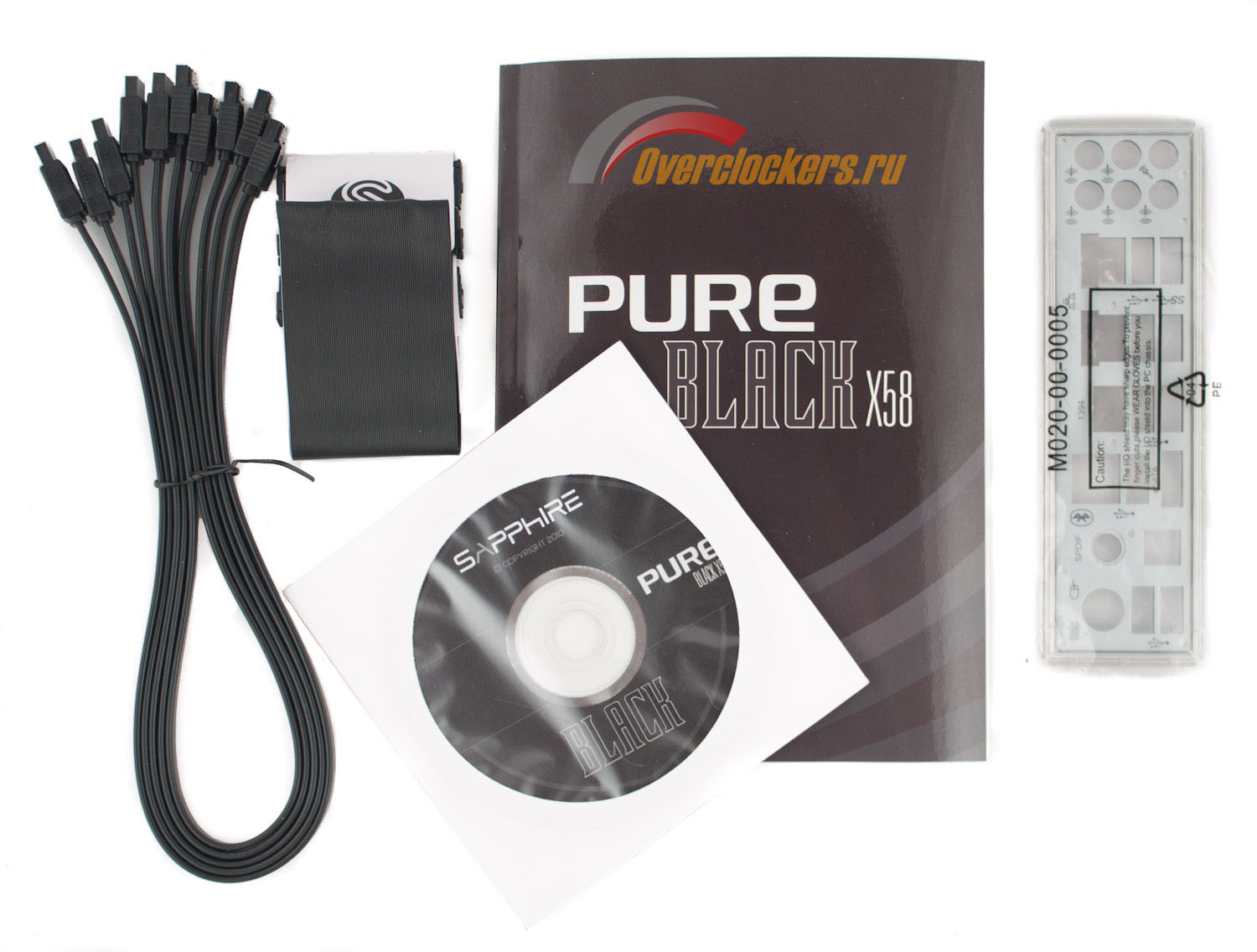

Комплект поставки скромный. В коробке из плотного чёрного картона кроме самой «материнки» были обнаружены:

  • руководство пользователя;
  • заглушка на заднюю панель корпуса;
  • шесть кабелей SATA;
  • шлейф IDE;
  • диск с драйверами/утилитами.

450x341  334 KB. Big one: 1500x1136  477 KB

Текст в руководстве аж на восьми языках, включая русский. Но на саму информацию книжечка бедна: восемь страничек на русском, некоторые из которых полупустые - это несерьёзно. Кабели согласно общей гамме чёрные, SATA-шнуры на одном конце снабжены защелками.

Дизайн и особенности платы

Какого цвета может быть текстолит платы с названием Pure Black? Конечно чёрным! И лишь некоторые разъёмы на плате разбавляют тёмную картину синим и серым цветами. Одно яркое пятно – красные разъёмы SATA 6 Гбит/c.

264x300  63 KB. Big one: 1322x1500  403 KB 247x300  60 KB. Big one: 1237x1500  390 KB

Система охлаждения южного моста выполнена в виде плоского, но достаточно большого по площади алюминиевого радиатора. Он крепится к микросхеме с помощью «липучки» и прижимается подпружиненными пластиковыми штырьками. Металл выкрашен в чёрный цвет, а на «крышке» выведен логотип материнской платы в цветах Sapphire. Небольшая высота радиатора позволит беспрепятственно устанавливать длинные видеокарты.

450x218  57 KB. Big one: 1500x727  148 KB





Северный мост охлаждается большим резным радиатором, который соединен массивной тепловой трубкой (диаметр аж 7 мм) с другим, охлаждающим цепь питания процессора. Крупный теплосъемник чипа X58 к материнской плате крепится четырьмя винтами. Радиатор мосфетов и дросселей в свою очередь клеится на «липучку» и привинчивается к металлической штанге с обратной стороны материнской платы. Это придаёт хорошую жёсткость всей конструкции. Её высота может помешать установке некоторых процессорных кулеров, да и к штекеру питания процессора доступ затруднён. Но на температурном режиме системной логики и цепи питания процессора их размеры скажутся положительно.

300x194  96 KB. Big one: 1500x969  178 KB 300x196  56 KB. Big one: 1500x982  133 KB

Вот так выглядит плата со снятой с северного моста и цепи питания системой охлаждения.

377x450  96 KB. Big one: 1258x1500  544 KB

Теперь о схемотехнике. На плате целых три разъёма PCIE 2.0, их работа обеспечивается силами чипсета X58: один полноскоростной 16х (верхний), два со скоростью 8х. Ниже еще один, серого цвета, PCIE с четырьмя активными линиями. К слову, Sapphire Pure Black X58 поддерживает технологию Crossfire. В этом аспекте Sapphire осталась верной своему давнему партнёру – компании AMD. Рядом с чёрным разъёмом PCI можно обнаружить чип Texas Instruments TSB43AB22A, который обеспечивает две независимых шины IEEE 1394: контакты находятся в нижней части материнской платы и прикрыты пластиковым «чехлом».

300x296  46 KB. Big one: 600x592  89 KB

Под серым разъёмом PCIE расположены кнопки включения/выключения, перезагрузки и сброса настроек BIOS – полезные опции для любителей разгона и тестов на открытых стендах, которыми неизменно оснащаются сейчас материнские платы топового сегмента.

450x190  52 KB. Big one: 1500x633  183 KB

В левом нижнем углу Sapphire Pure Black X58 находится цифровой индикатор, позволяющий продиагностировать неполадки при загрузке, после прохождения POST на нем отображается текущая температура центрального процессора. Рядом – «пищалка».

450x318  51 KB. Big one: 1500x1061  188 KB





Сетевой контроллер Marvell Yukon Ultra II 88E8057 поддерживает стандарт Gigabit Ethernet. Ещё один чип от Marvel - 88SE9128-NAA2 – часто используется производителями материнских плат. Микросхема обеспечивает два интерфейса SATA 6 Гбит/с и PATA. Последний уже относят к атавизмам, но на Sapphire Pure Black X58 он выведен.

200x200  44 KB 200x195  37 KB
