Измеряем энергопотребление видеокарт AMD — AMD Radeon RX 7900 XTX reference
Видеокарта RX 7900 XTX референсного дизайна от GIgabyte выглядит так.
реклама
реклама
Масса видеокарты около 1,8 кг.
Технические характеристики видеокарты можно увидеть по это ссылке AMD Radeon™ RX 7900 XTX.
Полное энергопотребление видеокарты (Typical Board Power (Desktop)) составляет 355 Вт. Рекомендуемый блок питания для видеокарты AMD Radeon RX 7900 XTX — минимум 800 Вт или более, с током на линии 12 В более 65 А (780 Вт). Минимальная рекомендуемая мощность блока питания системы рассчитана для ПК с процессором AMD Ryzen 9 5900X и типичными требованиями к питанию других компонентов системы. Ваши системные требования могут отличаться. Максимально расширить лимит энергопотребления можно на 15%, что теоретически составит около 408 Вт.
Измерение энергопотребления видеокарты будет проводиться отдельным устройством ElmorLabs PMD. Как проводится измерения можете прочитать по этой ссылке Измеряем энергопотребление видеокарт AMD — AMD Radeon RX 6950 XT Desktop Graphics Card
3DMark Time Spy Extreme
реклама
Стоковый лимит энергопотребления 355 Вт.
Рассмотрим график энергопотребления видеокарты в бенчмарке.
На графике видно, что добавился новый датчик Total Board Power (TBP), который дословно переводится Полное Энергопотребление Платы, то есть полное энергопотребление видеокарты.
реклама
Разделим график на 2 отрезка.
Первый отрезок графика выглядит так.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 347 Вт, а максимальное значение 486 Вт. Среднее значение датчика Total Board Power (TBP) - 347 Вт, максимальное - 397 Вт. Среднее значение датчика Total Graphics Power - 291 Вт, максимальное - 333 Вт. Как видим кампания AMD добавила мониторинг полного энергопотребления видеокарты, начиная с серии RX 7000. Обладатели AMD ошибочно до этого считали, что Total Graphics Power или GPU ASIC Power показывают полное энергопотребление видеокарты. Из этого следует, что AMD никогда не выводила в мониторинг полного энергопотребления видеокарты до выхода серии видеокарты RX 7000. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 55 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Второй отрезок графика выглядит так.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 361 Вт, а максимальное значение 484 Вт. Среднее значение датчика Total Board Power (TBP) - 347 Вт, максимальное - 357 Вт. Среднее значение датчика Total Graphics Power - 291 Вт, максимальное - 299 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 55 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Лимит энергопотребления 408 Вт (355 Вт +15%).
Рассмотрим график энергопотребления видеокарты в бенчмарке.

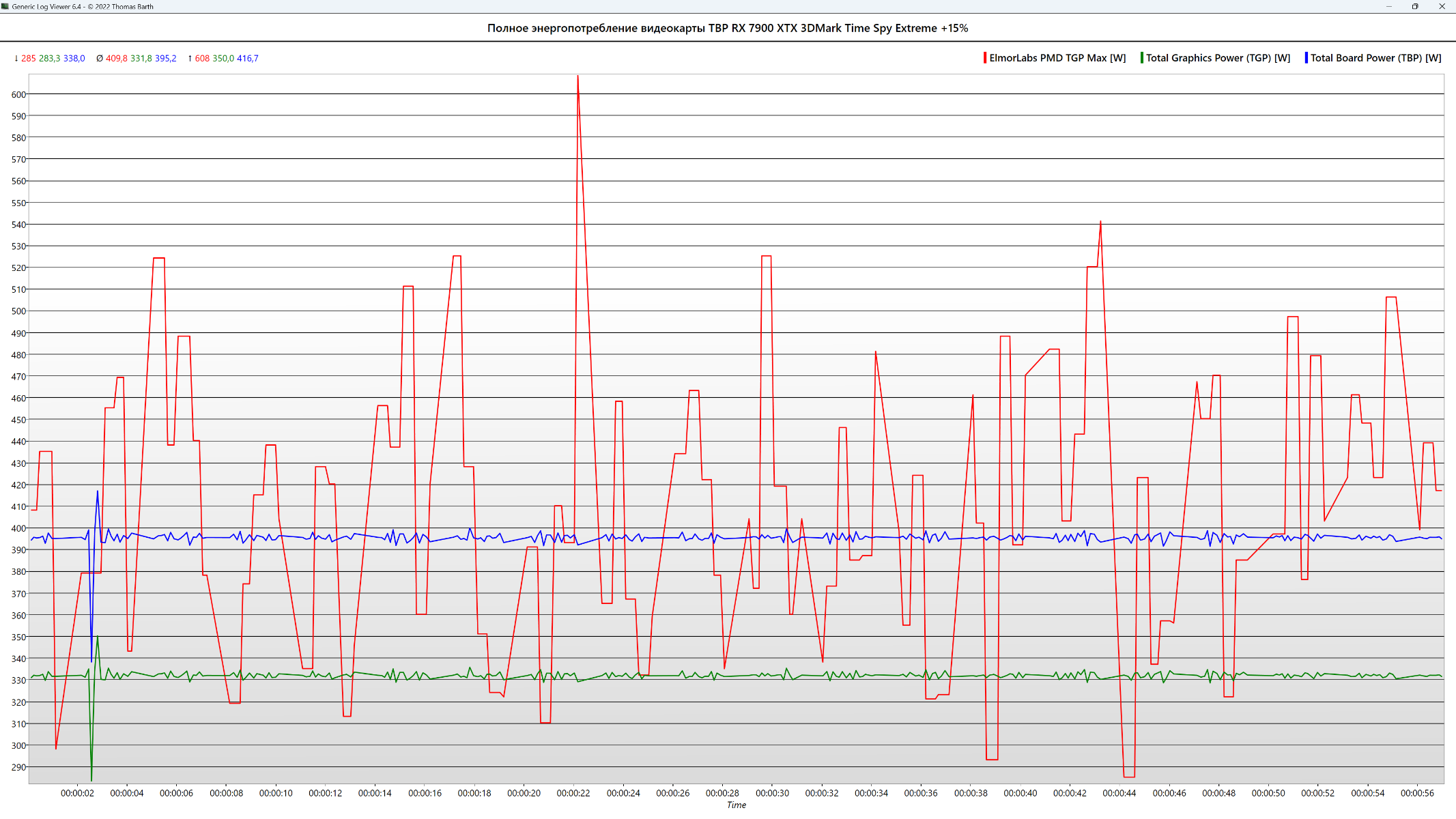

Первый отрезок графика выглядит так.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 410 Вт, а максимальное значение 608 Вт. Среднее значение датчика Total Board Power (TBP) - 395 Вт, максимальное - 432 Вт. Среднее значение датчика Total Graphics Power - 332 Вт, максимальное - 350 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 64 Вт.

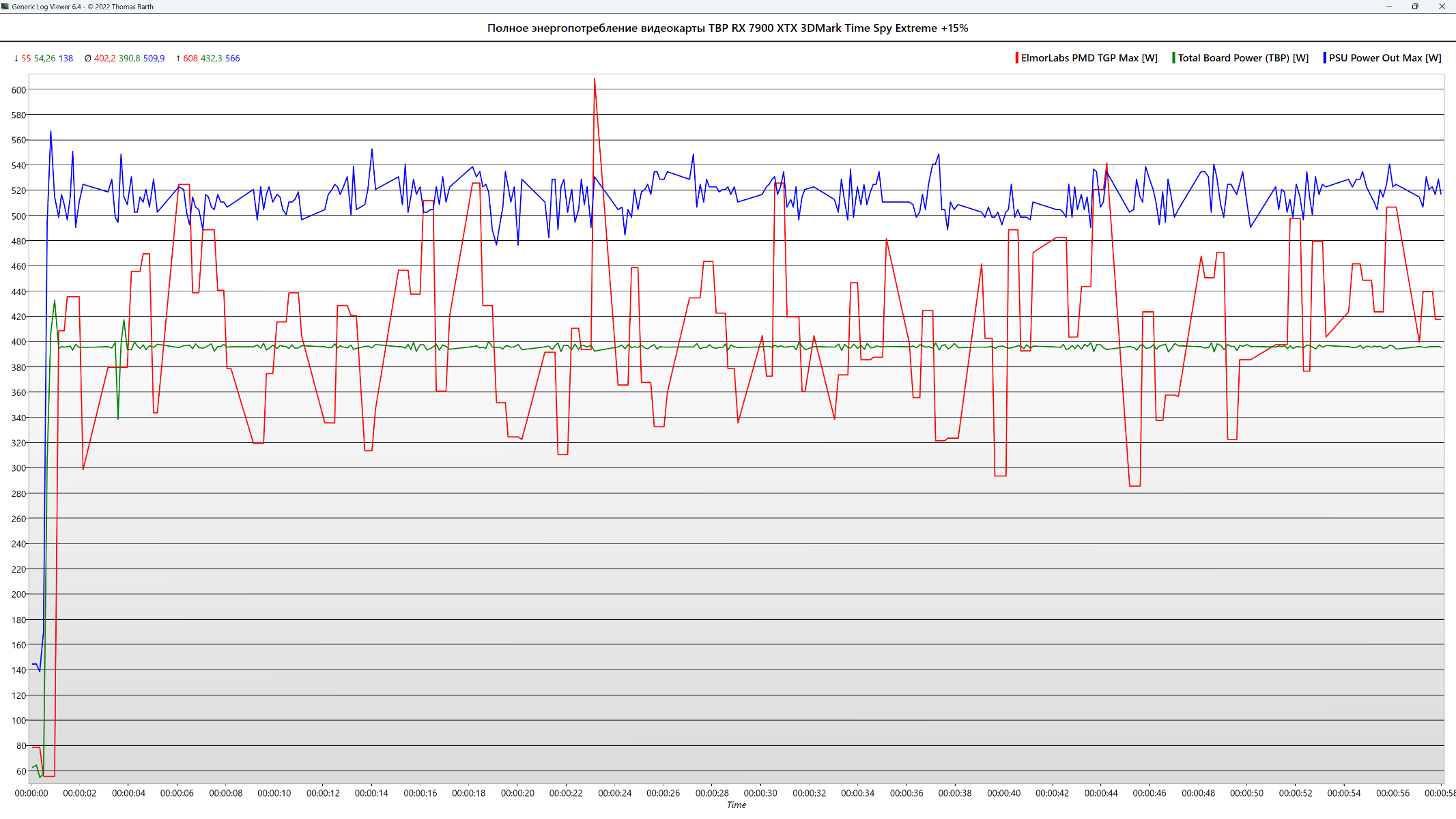

Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Второй отрезок графика выглядит так.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 416 Вт, а максимальное значение 585 Вт. Среднее значение датчика Total Board Power (TBP) - 395 Вт, максимальное - 430 Вт. Среднее значение датчика Total Graphics Power - 332 Вт, максимальное - 336 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 64 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
FurMark
FurMark AAx0
Стоковый лимит энергопотребления 355 Вт.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 354 Вт, а максимальное значение 430 Вт. Среднее значение датчика Total Board Power (TBP) - 347 Вт, максимальное - 408 Вт. Среднее значение датчика Total Graphics Power - 291 Вт, максимальное - 343 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 56 Вт.

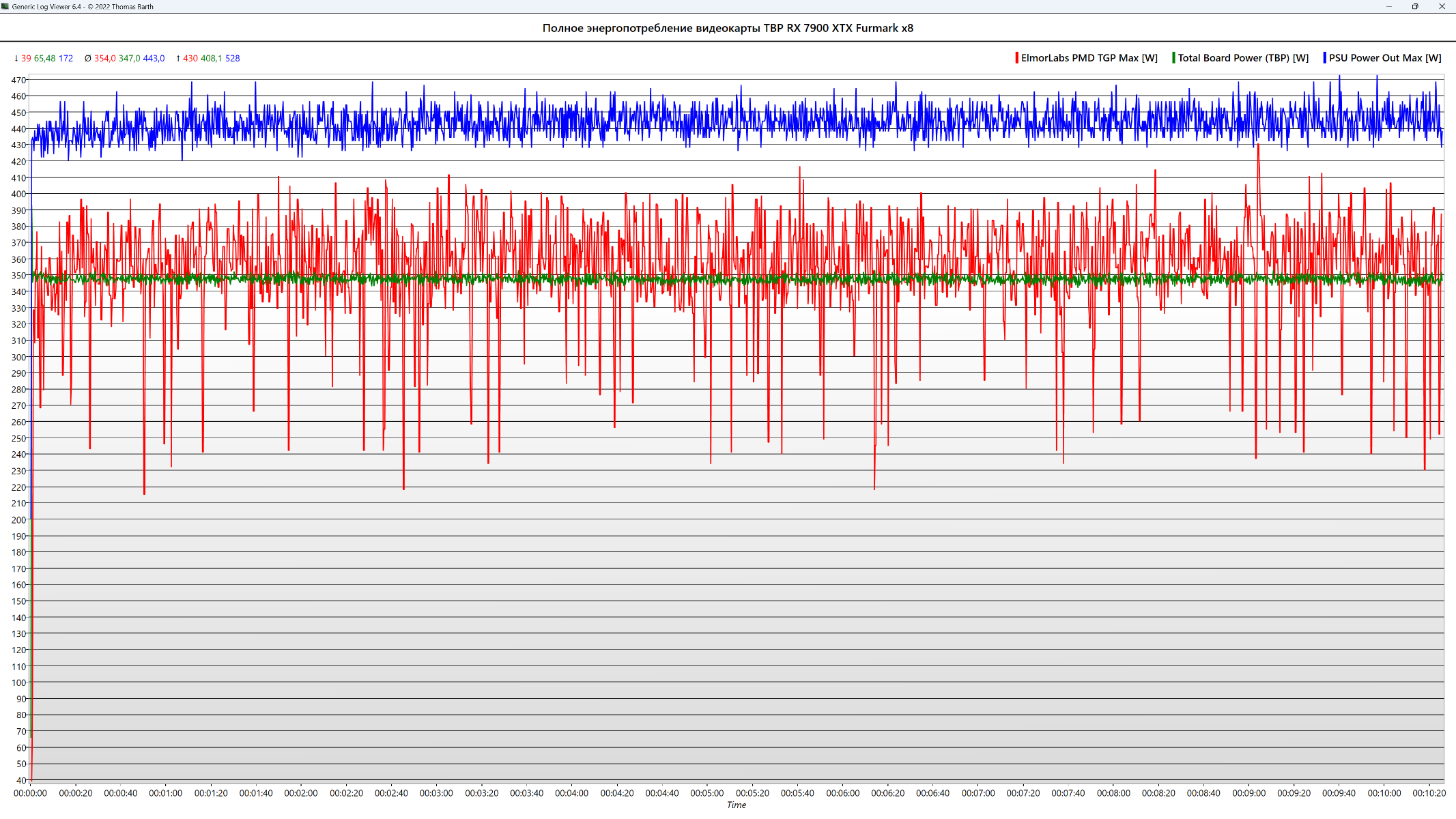

Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Лимит энергопотребления 408 Вт (355 Вт +15%).
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 356 Вт, а максимальное значение 426 Вт. Среднее значение датчика Total Board Power (TBP) - 347 Вт, максимальное - 413 Вт. Среднее значение датчика Total Graphics Power - 291 Вт, максимальное - 347 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 56 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Company of Heroes 2
1920x1080
Стоковый лимит энергопотребления 355 Вт.
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 257 Вт, а максимальное значение 644 Вт. Среднее значение датчика Total Board Power (TBP) - 252 Вт, максимальное - 361 Вт. Среднее значение датчика Total Graphics Power - 210 Вт, максимальное - 302 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 42 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.Лимит энергопотребления 408 Вт (355 Вт +15%).
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 264 Вт, а максимальное значение 624 Вт. Среднее значение датчика Total Board Power (TBP) - 263 Вт, максимальное - 411 Вт. Среднее значение датчика Total Graphics Power - 220 Вт, максимальное - 345 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 43 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
3840x2160
Стоковый лимит энергопотребления 355 Вт.Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 350 Вт, а максимальное значение 442 Вт. Среднее значение датчика Total Board Power (TBP) - 345 Вт, максимальное - 407 Вт. Среднее значение датчика Total Graphics Power - 289 Вт, максимальное - 341 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 56 Вт.
Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Лимит энергопотребления 408 Вт (355 Вт +15%).
Полное среднее энергопотребление видеокарты составило по датчику ElmorLabs PMD TGP Max 408 Вт, а максимальное значение 501 Вт. Среднее значение датчика Total Board Power (TBP) - 396 Вт, максимальное - 441 Вт. Среднее значение датчика Total Graphics Power - 333 Вт, максимальное - 371 Вт. Разница по средним значениям между Total Graphics Power и Total Board Power составляет около 63 Вт.

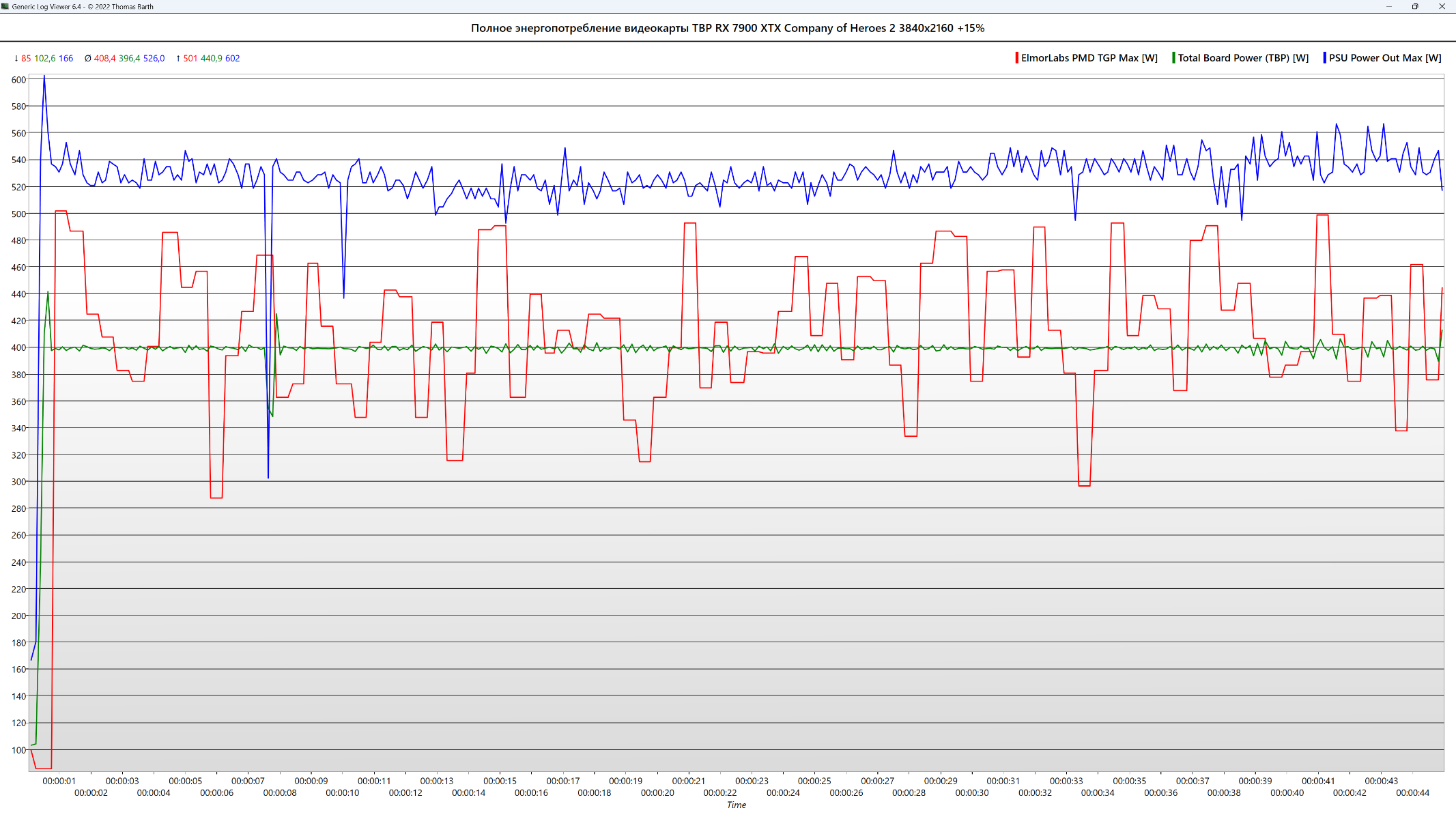

Ниже представлен график сравнения полного энергопотребления видеокарты и системы на выходе блока питания.
Итог
Кампания AMD с выходом серии видеокарт RX 7000 ввела в мониторинг полное энергопотребление видеокарты. До выхода серии RX 7000 все видеокарты AMD не выводили в мониторинг полное энергопотребление видеокарты. Теперь в MSI Afterburner для видеокарт серии RX 7000 в мониторинг оверлея выводится полное энергопотребление Total Board Power (TBP), в отличие от ранее выпущенных видеокарт Измеряем энергопотребление видеокарт AMD — AMD Radeon RX 6950 XT Desktop Graphics Card. Теперь владельцы современных видеокарт AMD могут без специального оборудования сравнить энергопотребление с видеокартами Nvidia.

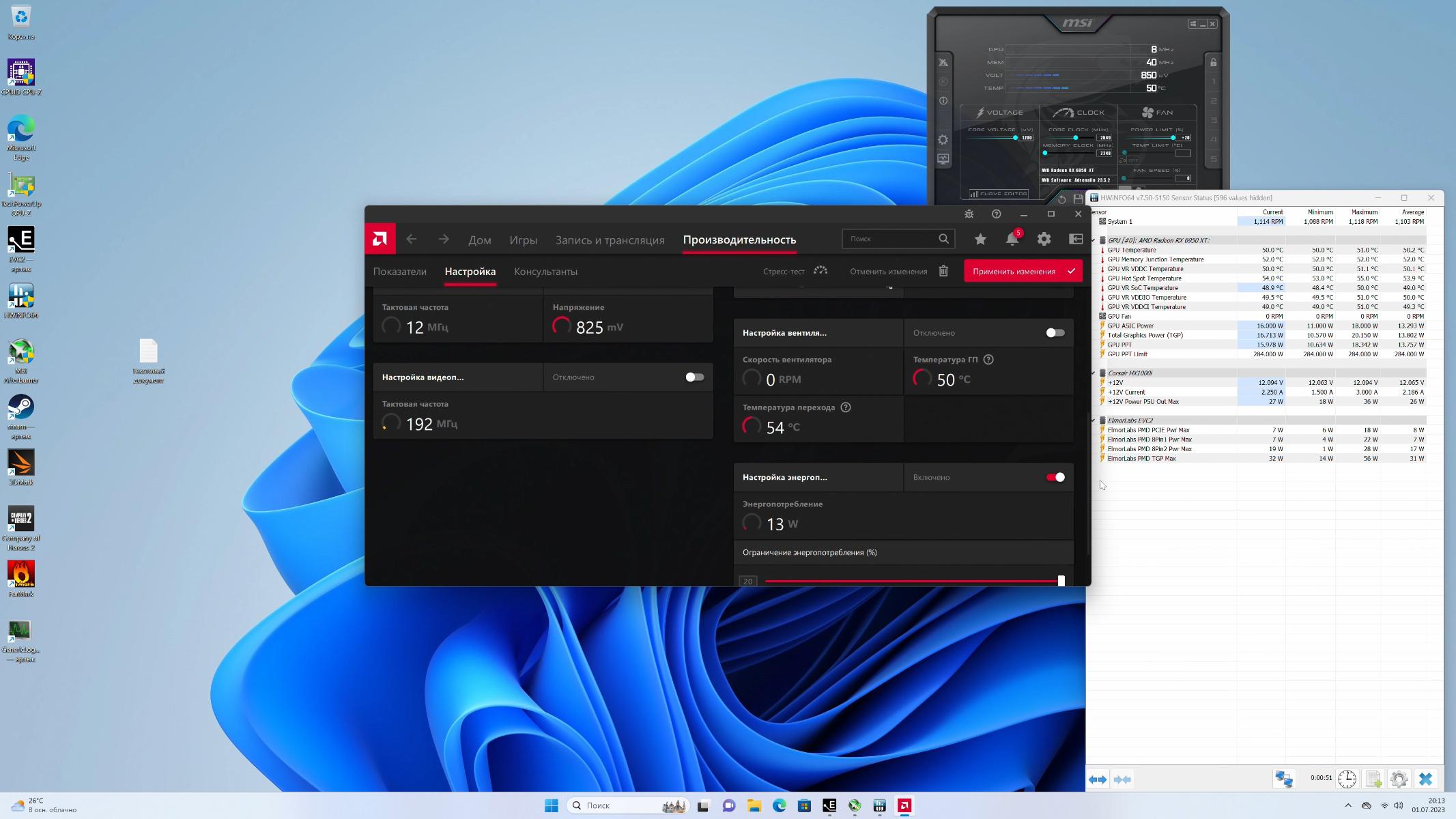

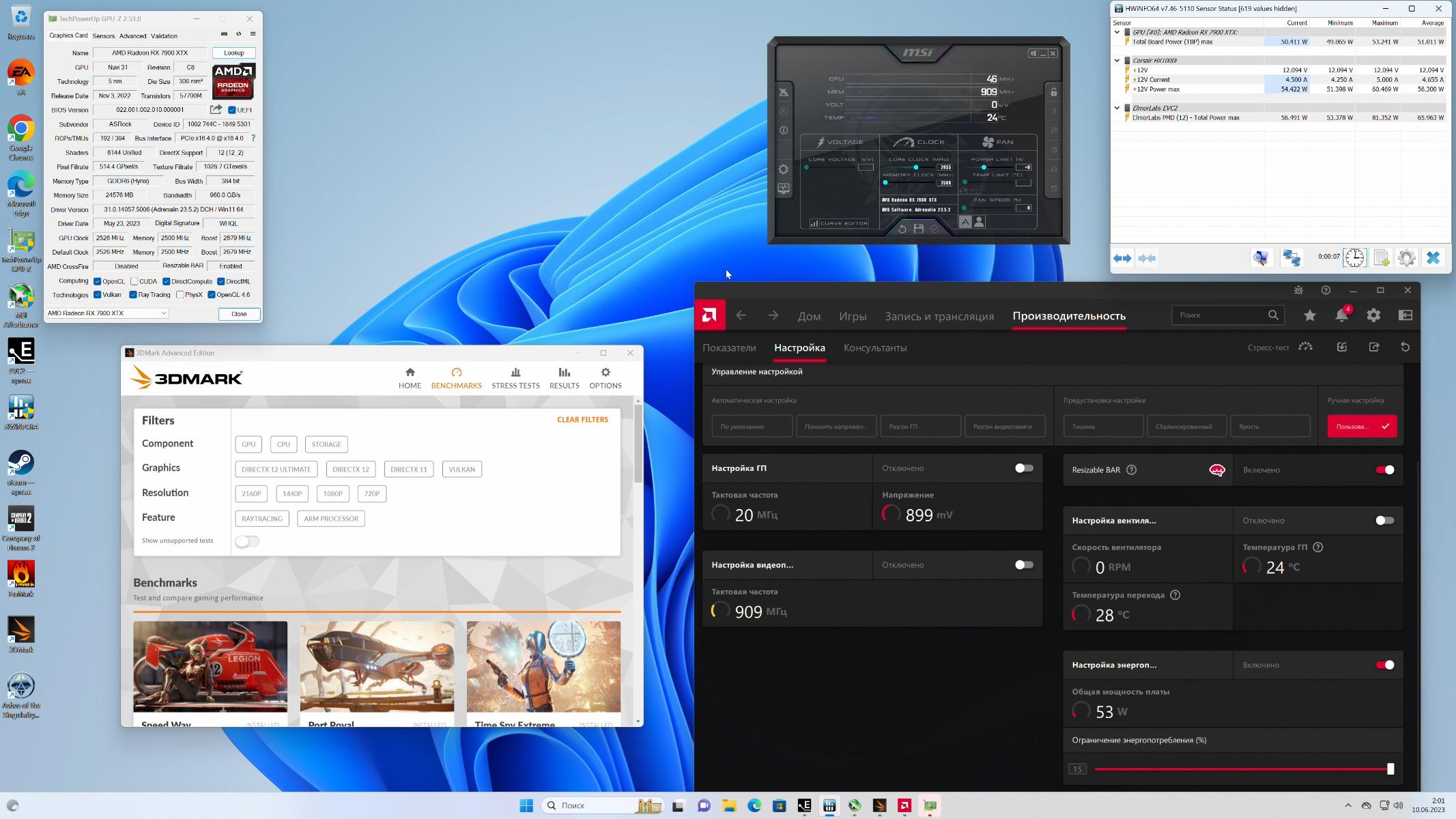

Сравнение отображения энергопотребления видеокарт RX 6950 XT и RX 7900 XTX в AMD Software: Adrenalin Edition.
RX 6950 XT
RX 7900 XT
Предыдущей материал Измеряем энергопотребление видеокарт AMD — AMD Radeon RX 6950 XT Desktop Graphics Card.
