Как я настроил эффективное и тихое охлаждение ПК в корпусе Define R4 перед жарой летом 2025 года

Старый корпус Fractal Design Define R4 оказался не так тих и удобен, как писали в обзорах, и мне пришлось изрядно попотеть, чтобы довести охлаждение своего ПК до идеала.

26 июня 2025, четверг 19:38

Zystax [ ] для раздела Блоги

Если ПК-геймер или компьютерный энтузиаст решает идти по пути получения тихой работы компьютера без перегрева, то зачастую этот путь не имеет конца и улучшать свой ПК и вкладывать в него деньги придется постоянно. Например, купили вы тихие дорогие вентиляторы в корпус и компьютер стал работать тише, но шум от него не исчезнет полностью, просто теперь начинают вылезать новые раздражающие моменты. Писк дросселей видеокарты, гул жесткого диска или шум подшипника вентилятора в блоке питания, который потрескивает даже на совсем небольших оборотах.

Подобные проблемы усугубляются в том случае, если компьютер стоит на столе, в нескольких десятках сантиметров от ушей, как в моем случае. Простым способом уменьшить шум была бы перестановка ПК на пол, под стол, но в моем случае там слишком мало места, да и пыли в таком случае в ПК набиваться будет гораздо больше. А если ставить компьютер сбоку от стола, есть риск пролить на него какую-либо жидкость, особенно, если дома есть маленькие дети, или получить толчок по нему в самый непредвиденный момент, что может плохо сказаться на здоровье жестких дисков. И один раз залив так новый ПК соком, правда, без особого ущерба, теперь я стараюсь держать его в самом безопасном месте — на столе.

Что касается корпуса, то я долгое время использовал старые корпуса с верхним расположением блока питания, так как энергопотребление моих компьютеров было очень небольшое. Но большинство подобных корпусов не имеют резиновых демпферов в корзинах с жесткими дисками, провода уложить в них очень сложно, и сборка выглядит очень неряшливо, если у вас более пары SATA-накопителей. И задумав решить эти проблемы, заодно создав комфортные условия для видеокарты GeForce RTX 3060, которую не назовешь экономичной, я несколько лет назад купил на Авито старый корпус Fractal Design Define R4, рассчитанный на создание тихих сборок с несколькими жесткими дисками.

Я думал, что этот корпус решит все мои проблемы, но, собрав в нем ПК, понял, что Fractal Design Define R4 не так тих, как обещали обзоры на разных сайтах, посвященных компьютерным комплектующим. Да и толстая сталь была использована в нем только местами — верх корпуса сильно прогибается от нажатия пальцем, а что гораздо хуже — такая же тонкая сталь у него и на дне. А дно держит на себе вес корзин с жесткими дисками, которые передают на него все вибрации. У нас на конференции один владелец подобного корпуса даже полностью менял в нем дно на самодельное, из толстого металла, заодно приделав к нему колесики.

Помимо этого, в Fractal Design Define R4 очень непродуманная конструкция передней корзины для вентиляторов с пылевым фильтром. Толстые вентиляторы в ней не умещаются и не дают защелкнуть крепеж. И фиксация вентиляторов получается весьма хлипкой, а сама корзина, в свою очередь, не очень крепко держится в корпусе, не имея никаких демпферов для гашения вибраций от вентиляторов. Вот и у меня периодически вентиляторы с корзиной входили в резонанс даже на низких оборотах, около 600-700 в минуту.

Кстати об оборотах вентиляторов. Начав уменьшать их для снижения шума, постепенно привыкаешь к тихой работе и теперь приемлемой чертой становится как раз около 600-700 оборотов в минуту. А вполне устраивающие многих геймеров 1000 оборотов в минуту становятся просто невыносимо шумными, несмотря на тип и качество вентиляторов. Что касается типа вентиляторов, то они бывают с высоким статическим давлением, хорошо подходящие для продувки радиаторов — у них сильный изгиб лопастей, а их число обычно небольшое.

Именно такие вентиляторы я купил некоторое время назад, ID-COOLING AS-140-K, временно установив один из них на выдув. Но, как говорится «нет ничего более постоянного, чем временное», и этот вентилятор так и проработал несколько месяцев, выдувая воздух. А вот вентиляторы с более прямыми лопастями обеспечивают мощный поток воздуха и лучше подходят для установки в корпусе на выдув.

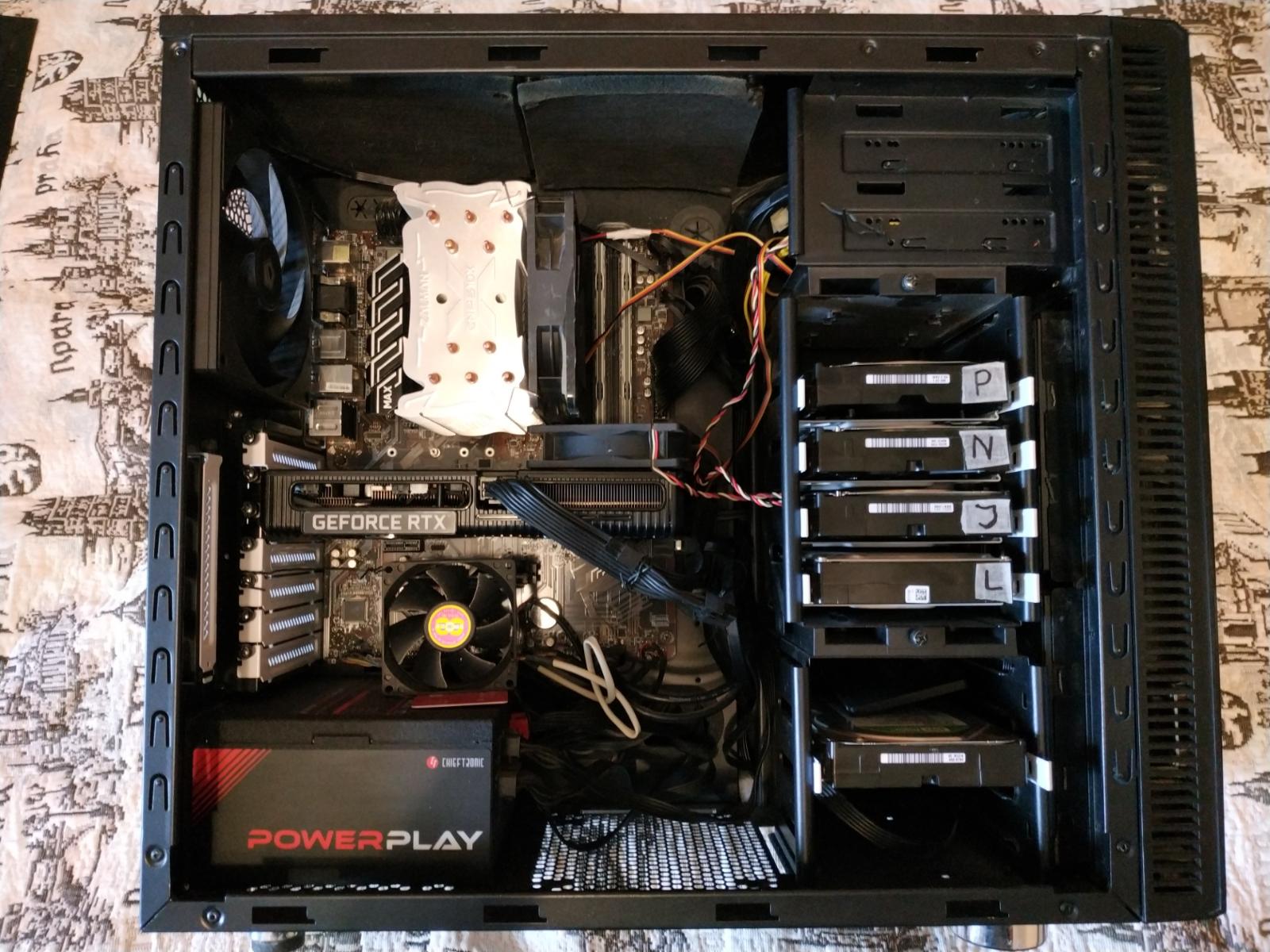

Одним словом, вентиляцию в корпусе надо было перенастраивать, но я все откладывал и откладывал это, так как ворочать тяжеленный ящик, который с начинкой весит более 20 кг, очень трудоемкое занятие. Но последней каплей, подтолкнувшей меня к действиям, стала критика от 11-ти летнего племянника, наблюдающего, как я фотографирую ПК для блога «Обзор моего ПК в 2025 году: чем я доволен, чем — нет, а что хочу исправить, вложив минимум денег». Он сказал, что не стал бы выкладывать столь неаккуратную сборку на всеобщее обозрение — кабели были практически не уложены, а три цветных провода от дополнительных вентиляторов выделялись на общем черном фоне и портили весь вид.

Надо отметить, что несмотря на возраст, благодаря моим советам, племянник неплохо разбирается в устройстве ПК, умеет сам чистить его от пыли, подключать и отключать SATA-накопители, и даже способен установить Windows 10, правда если есть уже готовая загрузочная флешка. В 2025 году, когда большинству молодежи нужен только смартфон, это довольно серьезные знания, а еще я приобщил его к старым играм и он подсел на стратегии Age of Empires II: Definitive Edition, StarCraft II и даже прошел Gothic II: Ночь Ворона. И такая критика моего ПК от него была даже обиднее, чем комментарии моих самых преданных хейтеров.

Как я переделал охлаждение в корпусе

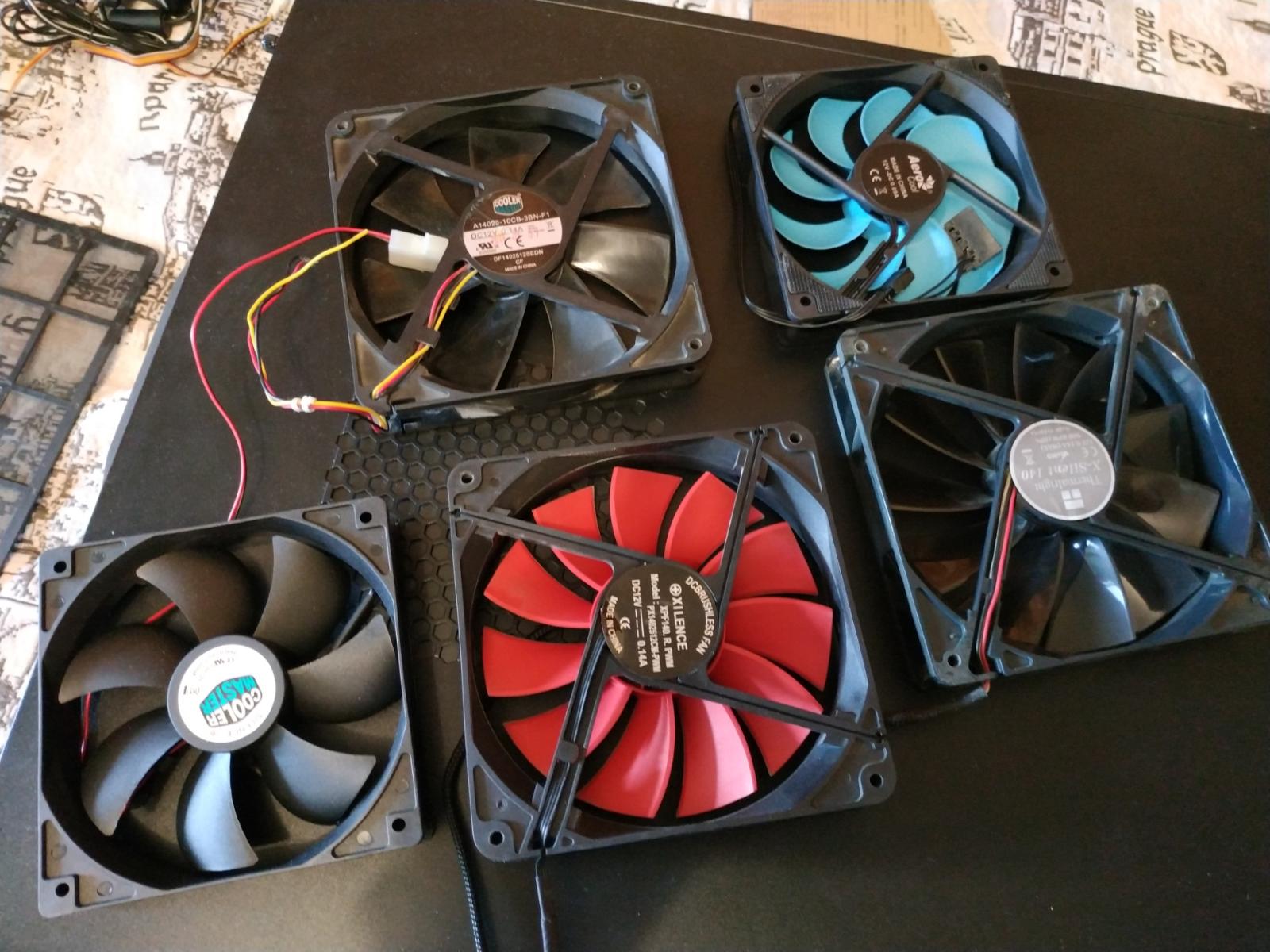

Первым делом я посмотрел в своих запасах, какие вентиляторы с мощным воздушным потоком у меня есть. Нашлось несколько штук диаметром 140 и 120 мм и сначала я хотел установить на выдув пару вентиляторов — на заднюю стенку и верхнюю панель корпуса. А чтобы проверить вентиляторы на уровень шума и состояние подшипников, я использую вот такой самодельный агрегат, состоящий и блока питания на 12 вольт и резистора от кулера Zalman.

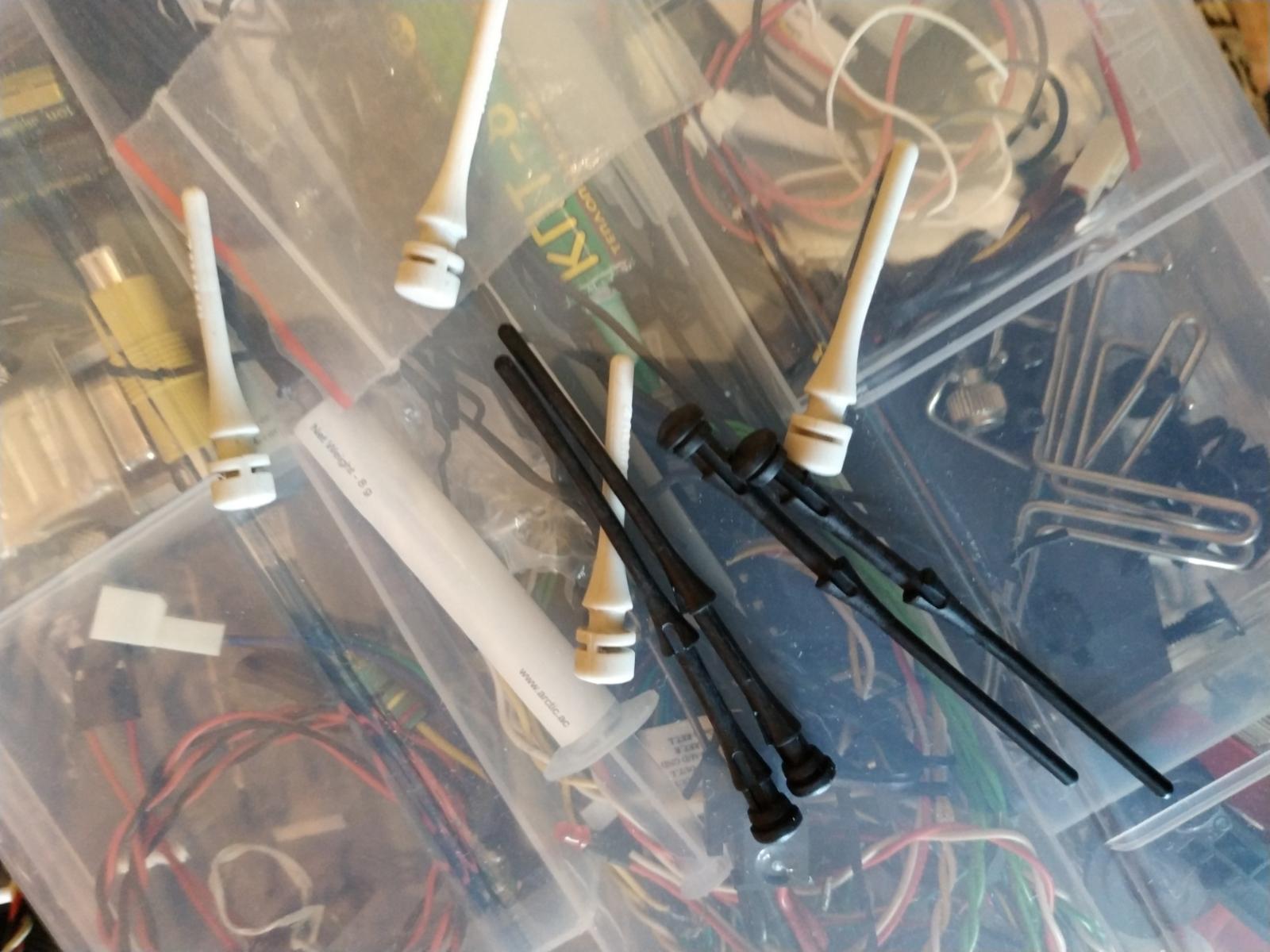

С его помощью можно быстро проверить вентиляторы, не подключая их к компьютеру. Самым новым и тихим оказался вентилятор XILENCE Performance, правда минимальная скорость его вращения составляла 700 об/мин, что многовато для моего ПК в режиме легкой нагрузки, хотелось бы минимум в 500-600 об/мин. Заодно я хотел проверить, есть ли толк от «резиновых гвоздей» для установки вентиляторов и нашел у себя в запасе три комплекта подобного крепежа.

Правда, как выяснилось потом, установить вентиляторы с большой толщиной можно будет только на самые длинные из них. А вот процесс установки вентилятора на них в тесном пространстве очень неудобен и сложен — нужно воткнуть сразу все «гвозди» в отверстия вентилятора, и только потом начинать тянуть их. И когда рядом стоит процессорный кулер, о который все время задеваешь рукой, есть риск что-нибудь сломать резким движением.

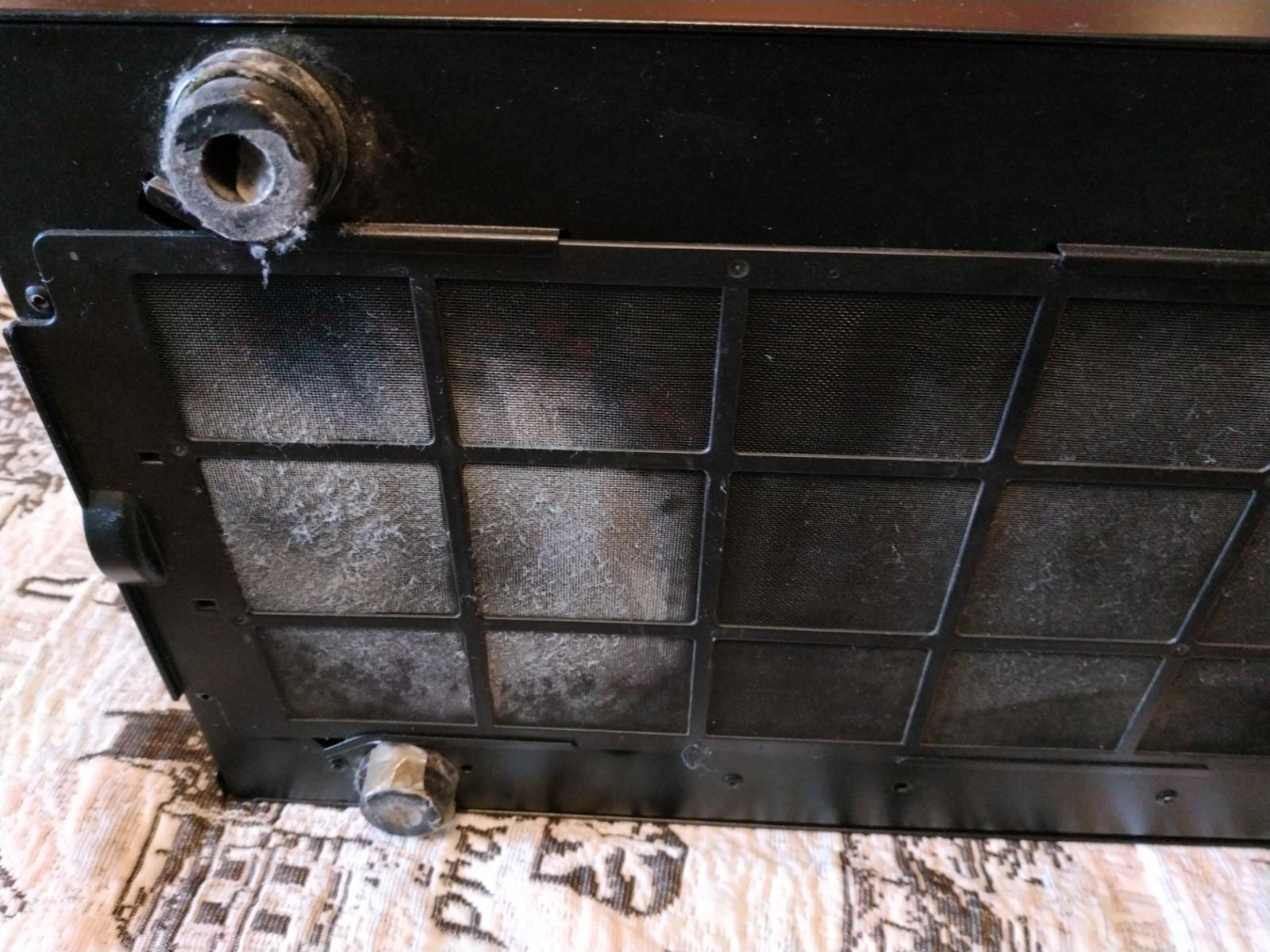

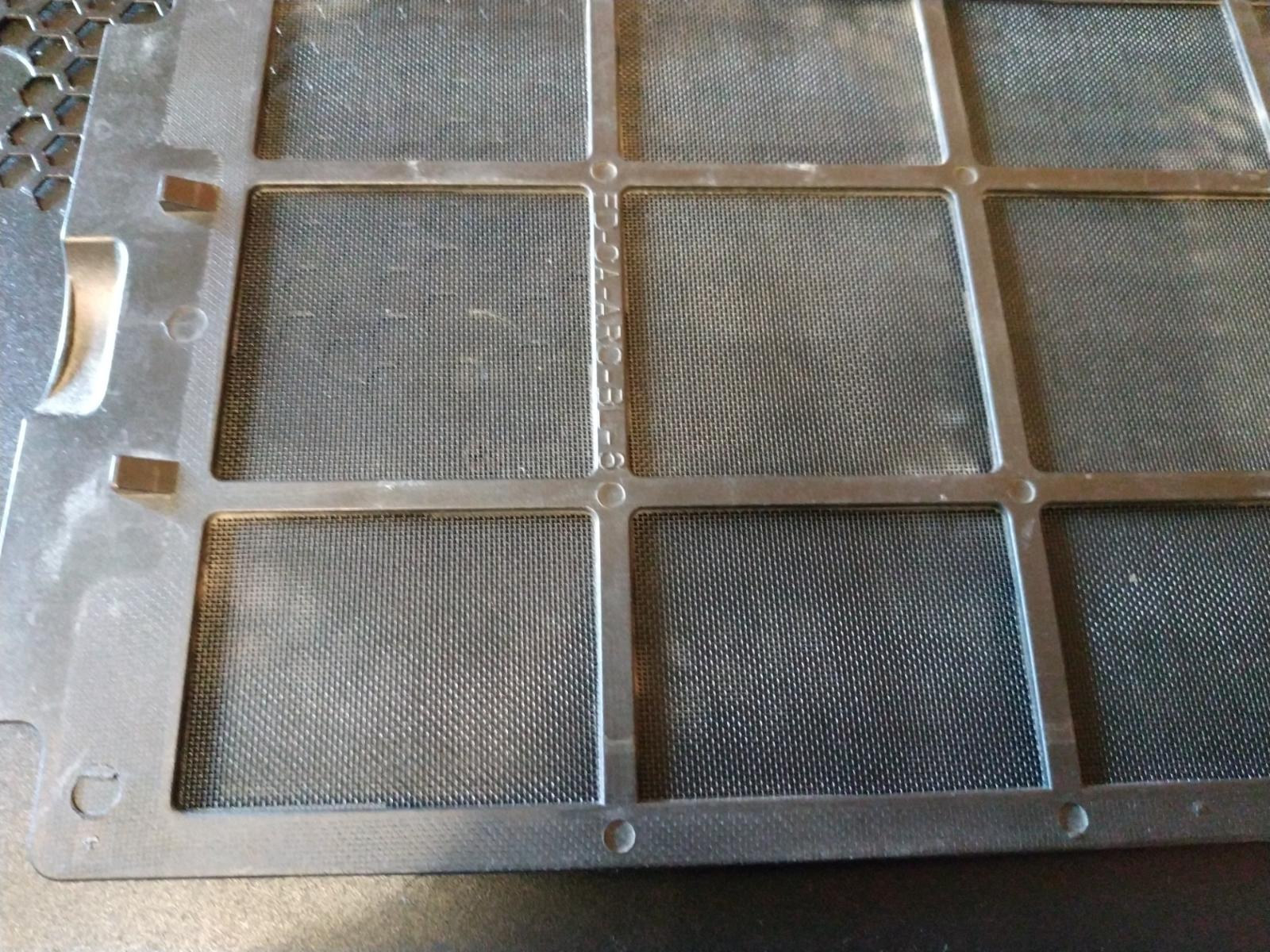

Прежде чем ставить сразу два вентилятора на выдув, я посмотрел на количество пыли на нижнем фильтре, скопившейся за пару недель. И помимо густой пыли у вентилятора блока питания на фото можно увидеть притянутую воздушном потоком пыль в том месте, где должен стоять нагнетающий нижний вентилятор. А это значит, что всего один ID-COOLING AS-140-K, дующий на выдув на оборотах всего в 600-800 в минуту, обеспечивал разрежение в корпусе, несмотря на еще пару таких же, стоящих на вдув.

Пылевые фильтры в Fractal Design Define R4 плотные, быстро забиваются пылью и перестают пропускать воздух. И я решил попробовать режим работы с тремя вентиляторами ID-COOLING AS-140-K, установленными на вдув, с оборотами около 600 в минуту, и одним XILENCE Performance C XPF140.R.PWM на выдув, с диапазоном оборотов 600-800 в минуту в зависимости от температуры процессора Ryzen 5 5600X. Надо отметить, что я заклеил перфорацию возле выдувного вентилятора, так как смысла в ней мало, если пылевые фильтры забиты, он начнет тянуть воздух, поступающий по самому короткому пути и будет просто гонять его по кругу, не создавая тяги в корпусе.

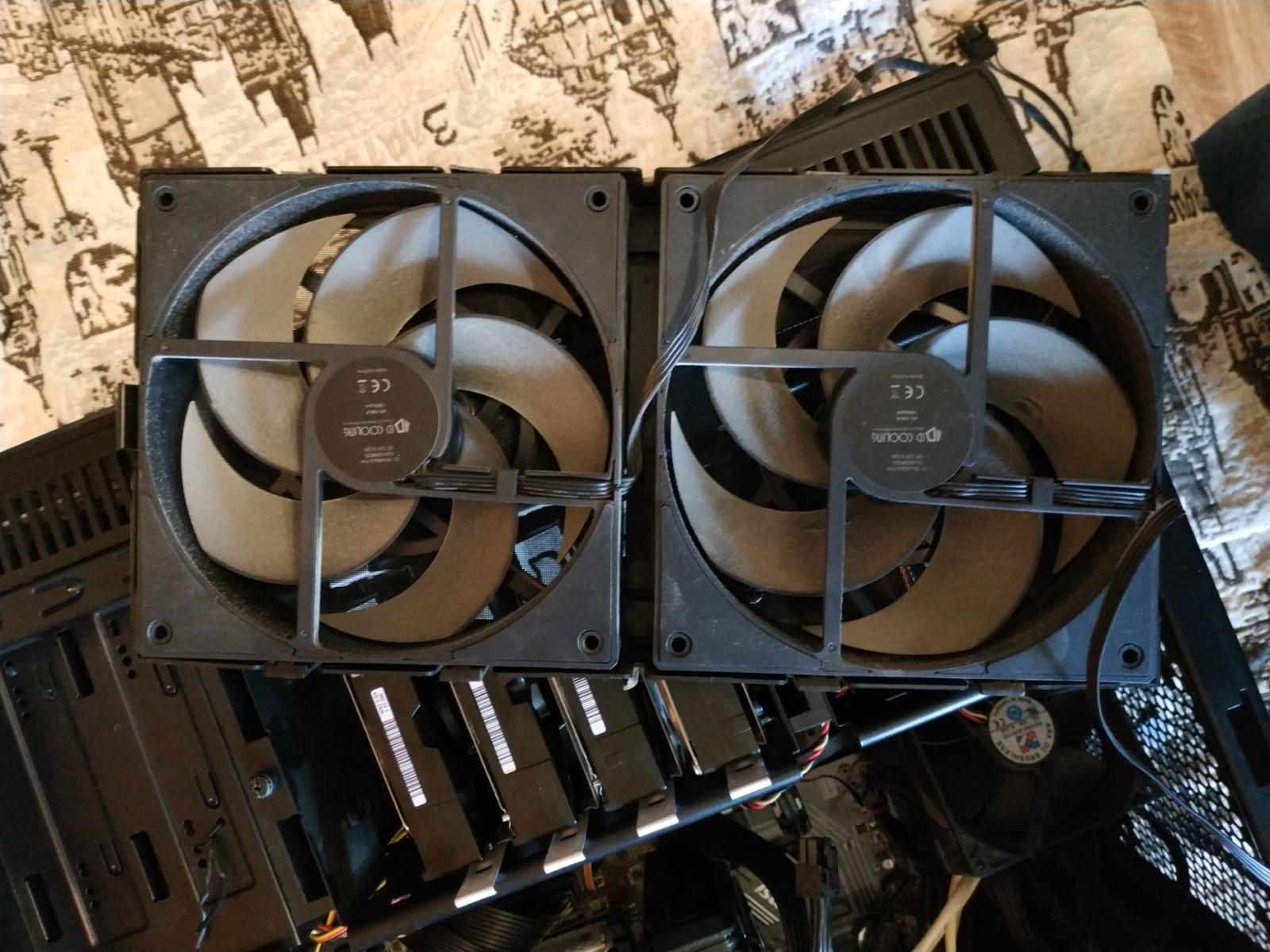

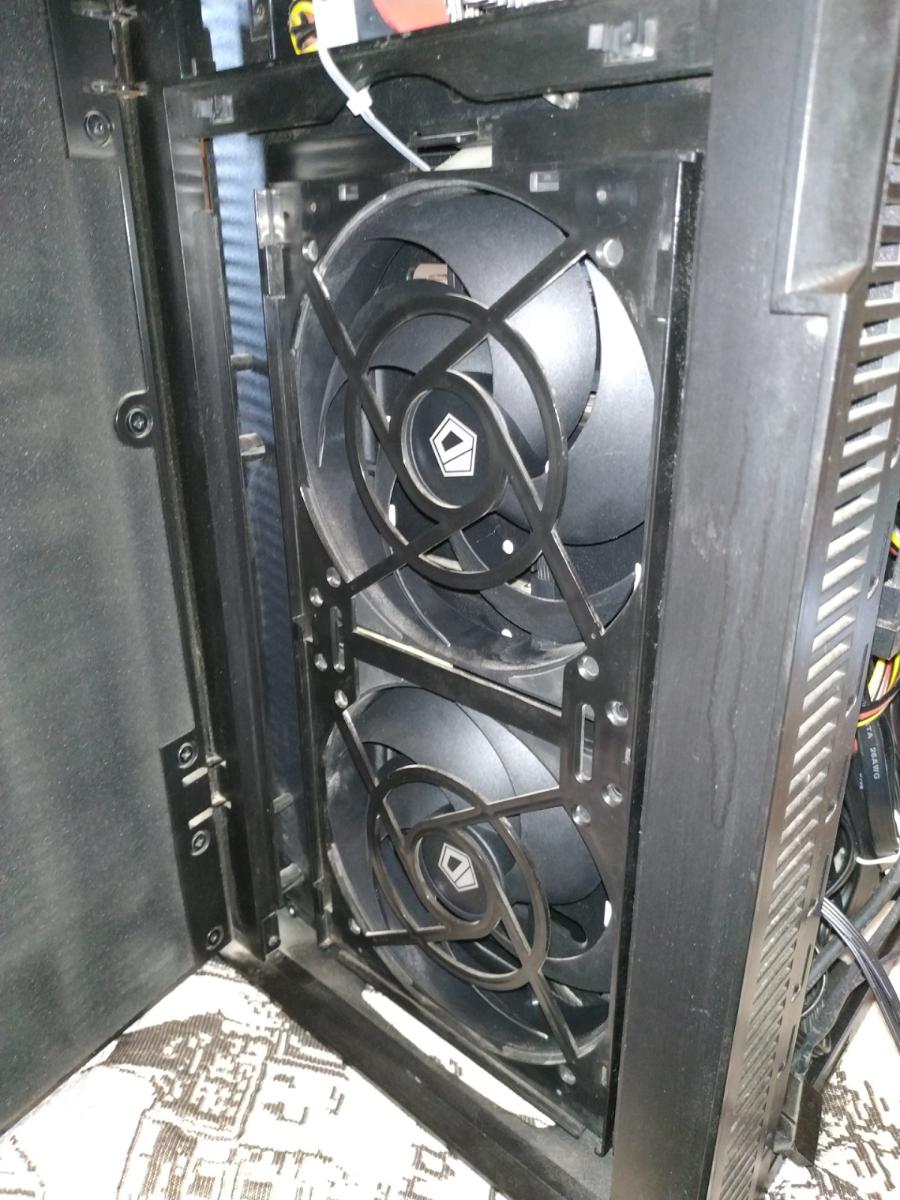

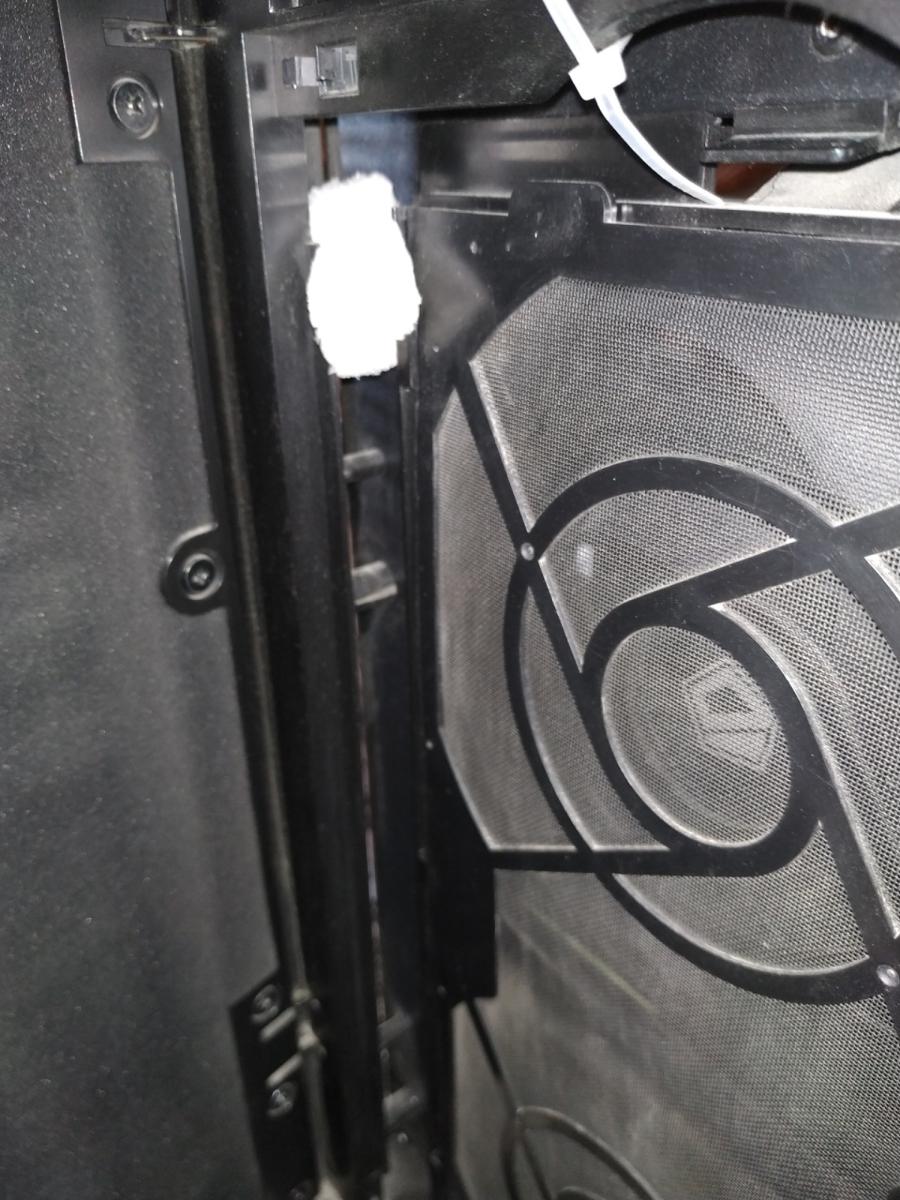

Далее я доработал переднюю корзину для вентиляторов. Проложил между вентиляторами в ней поролон для более тугой посадки, и приклеил их скотчем к корзине, так как защелки не фиксировали их. Саму корзину подпер к корпусу кусочком поролона, так она не будет резонировать.

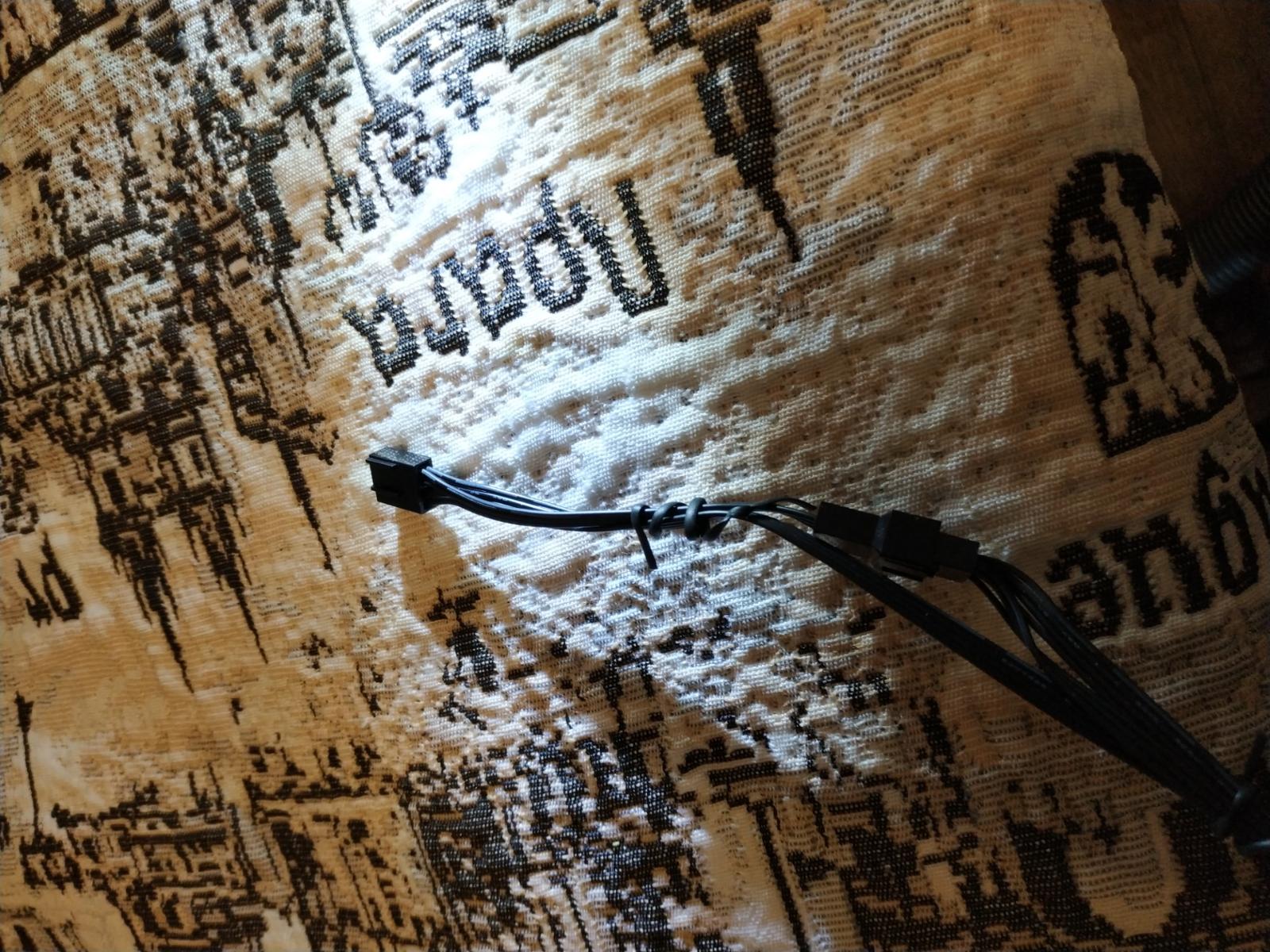

Все вентиляторы ID-COOLING AS-140-K будут подключены в один разъем PUMP на материнской плате, который выдает большую мощность, чем обычные вентиляторные разъемы. А так как они позволяют параллельно подключаться друг к друг, я соединил их разъемы и смотал проволочкой. Теперь выставление в BIOS оборотов для разъема PUMP будет регулировать сразу все три вентилятора. А судя по тому, как греются жесткие диски в жару в этом корпусе, при температуре в комнате в 28 градусов и выше, я стал прибавлять обороты на вентиляторах на время активной работы с HDD до 900 об/мин.

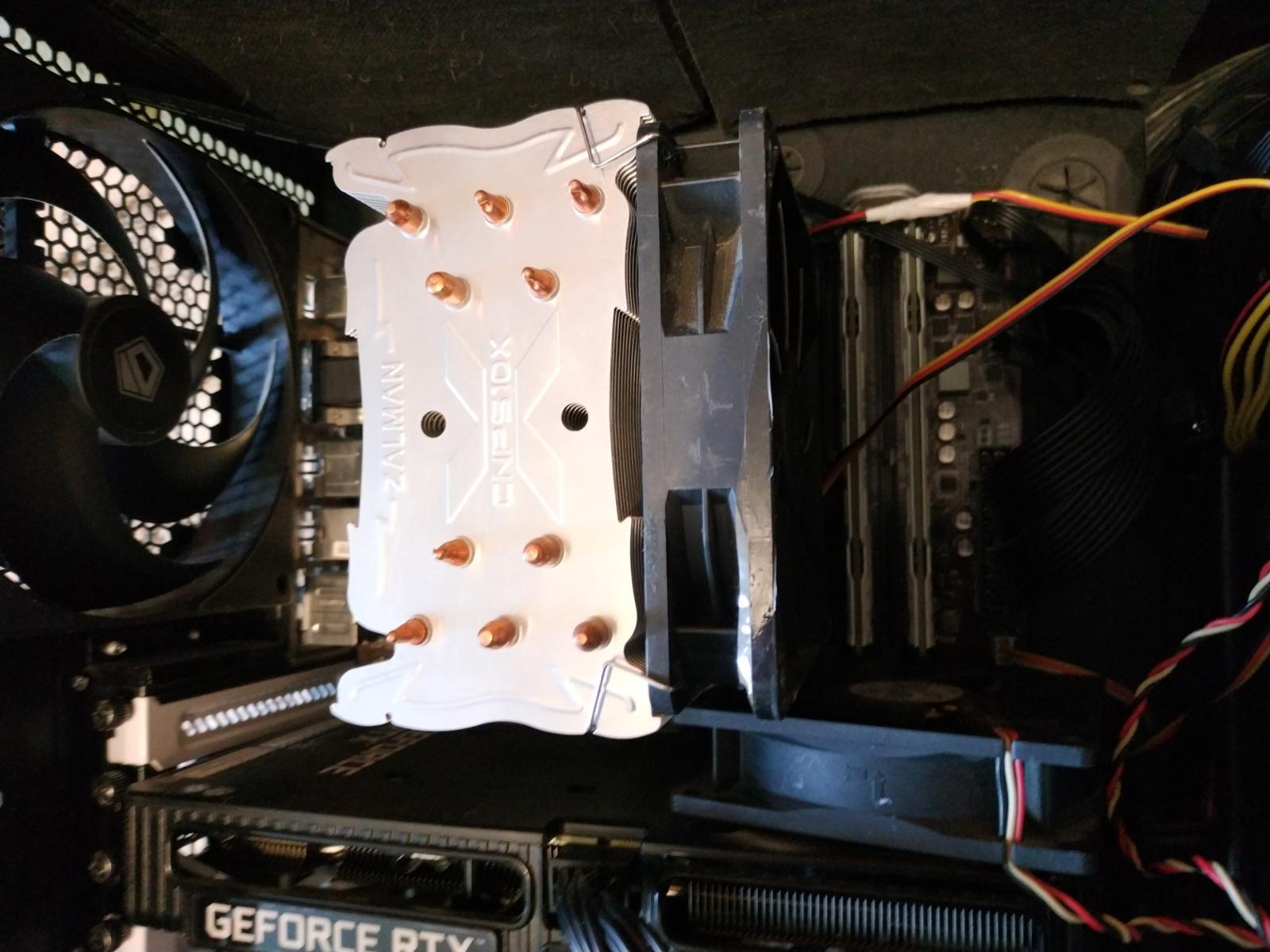

Далее я уложил и максимально спрятал светлые провода от вентилятора, обдувающих SSD ADATA XPG GAMMIX S11 Pro, который стоит адаптере для M.2 NVME в нижнем слоте PCI-E. А еще от процессорного кулера и дополнительного вентилятора диаметром 92 мм, который тянет воздух через радиатор видеокарты Palit GeForce RTX 3060 Dual, сквозь прорези в бэкплейте. Этот вентилятор позволяет видеокарте быть холодной в режиме FAN STOP, например, сейчас в комнате 27 градусов, а на видеокарте всего 32 градуса, причем ее вентиляторы не работают. Эти два вентилятора не слышны на фоне больших, так как обороты у них задушены до минимума.

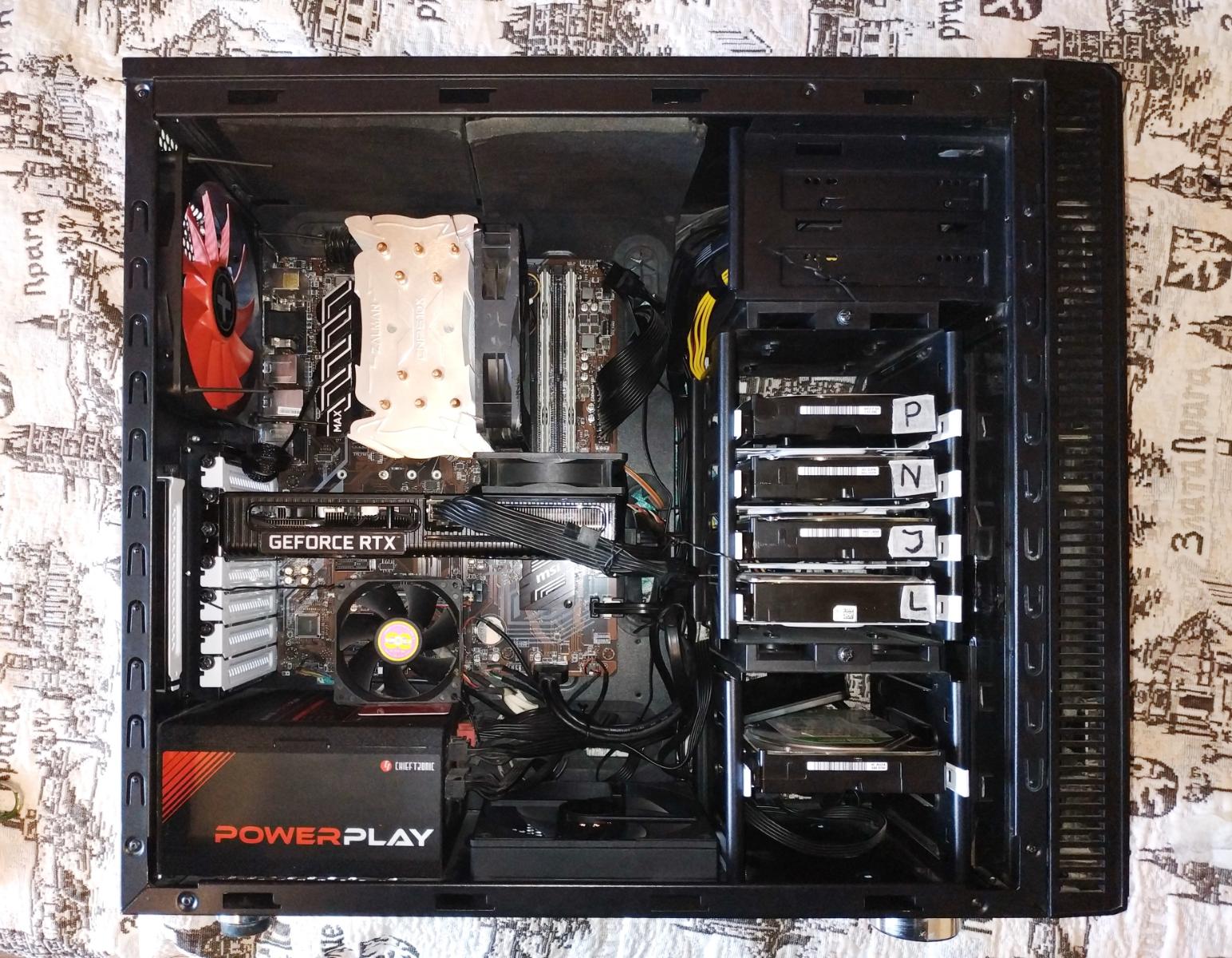

И спустя пару часов неторопливой работы все готово, ПК стал работать немного тише, греться чуть меньше, а некоторые вибрирующие звуки исчезли совсем. И вот фото того, как стало после переделки. На мой взгляд получилось вполне неплохо и такой результат уже можно выкладывать в сеть, не получая критики. Главная проблема этой сборки — большое количество жестких дисков, для них требуется много проводов и в корпус за задней крышкой их попросту некуда уложить аккуратно.

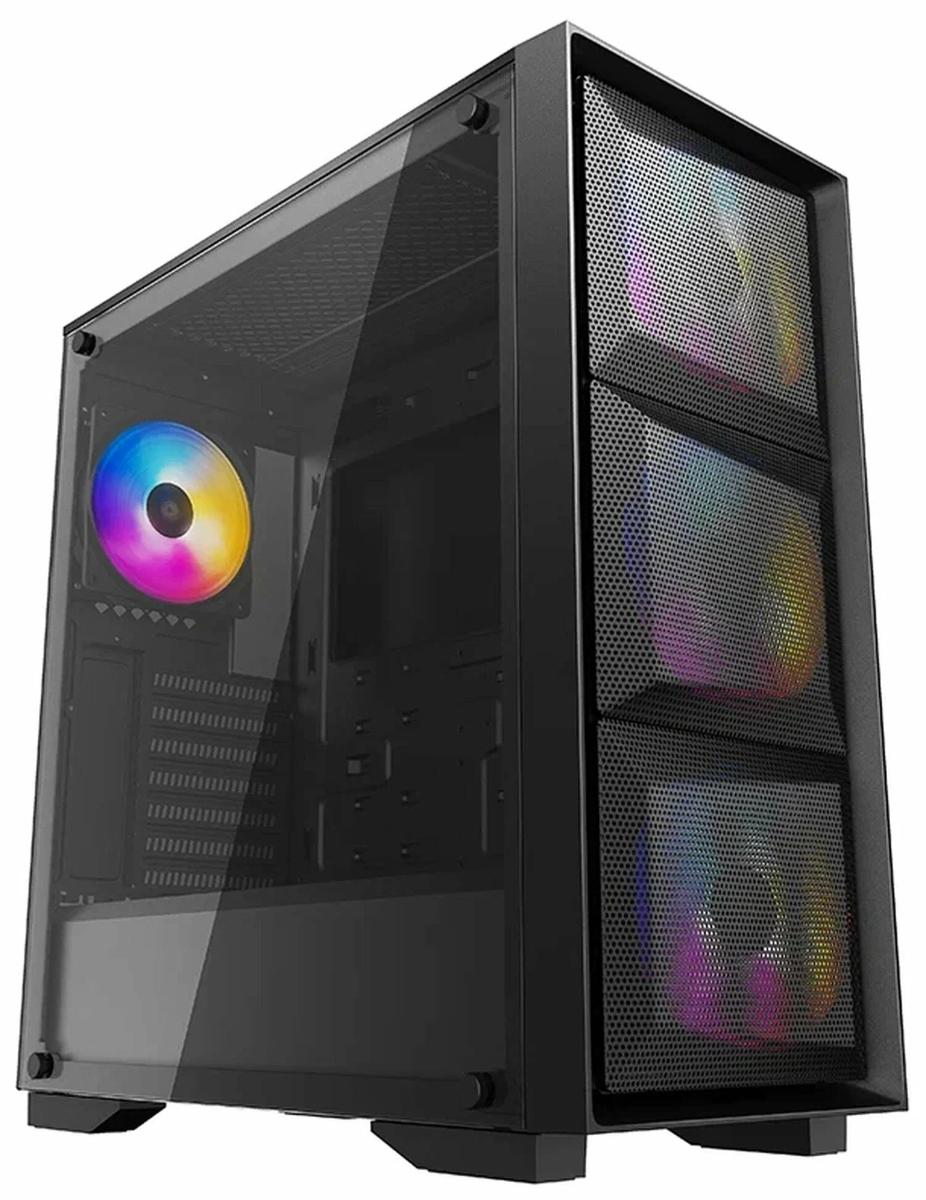

Вот такая работа по улучшению охлаждения и уменьшению шумом от ПК была мной проделана, но чем больше я вожусь с корпусом Fractal Design Define R4, тем больше мне хочется купить новый и современный корпус. А на базе старого сделать отдельный файловый сервер, в который установить все жесткие диски. Уж слишком «фрактал» тяжел, неудобен, да и возраст сказывается — резиновые вставки внутри уже жесткие и крошатся, пластик пересох и становится хрупким, а ножки не выдерживают тяжелого веса и уже отваливались пару раз при перемещении ПК по столу. И я бы взял обычный геймерский корпус, с небольшим весом и средней вместимостью, благо сейчас есть масса недорогих моделей. Например, DEEPCOOL MATREXX 50 MESH 4FS или DEEPCOOL MATREXX 55 MESH 2F.
