Снижаем температуру на цепи питания AMD Radeon R9 290. Или еще одна самоделка (один из вариантов)

для раздела Блоги

Радиатор (бывший Thermalright VRM-R3)
На ПС есть моя статья: Termalrigh VRM-R3 под Arctic Cooling Accelero Xtreme 2900 Retail (для HD 5850) Собственно из названия можно понять что и для чего подгонялось изначально. И проследить его историю по другим моим записям. С тех пор и на данный момент,

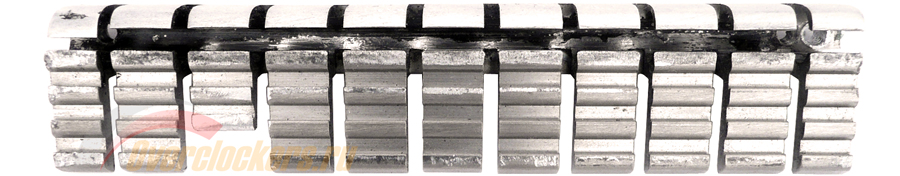

В нынешних реалиях он выглядит так:



Отломанная тепловая трубка была припаяна, поэтому чтобы её удалить, освободив место, надо было прогреть радиатор. Прогрев был осуществлен с помощью кухонной электроплиты. На нагретый «блин» был положен радиатор. Удерживая пассатижами во время прогрева, отверткой проверялась ТТ на подвижность. Как движение началось она была извлечена из места «базирования».
Следующий шаг сделать отверстие, соответствующее меж центровому расстоянию в зоне цепи питания на печатной плате AMD Radeon R9 290/R9 290X. Оно равно 87 мм, а на радиаторе было 84 мм. Не удивительно сей продукт предназначался для видеокарт Radeon HD 5850\5870. И после внесения не больших корректировок, устанавливался и использовался на Radeon HD 6950\6970
Фото до изготовления отверстия:



Взяв штангенциркуль, выставив его на 87 мм, им на изделии отметил заданное расстояние, с помощью молотка и кернера, пометил место для сверления будущего отверстия. Было взято 1,5 мм сверло и на малых оборотах высверливалось намеченное место. После было использовано другое, 2,8 мм сверло и проделана очередная операция, в уже имеющемся отверстии. С помощью метчика (для винтов М3) была произведена нарезка под комплектные винты от VRM-R3. Но вот не задача. На винтах накатка сделана с другим шагом, отличающийся от имеющегося у меня метчика. Да и проблема алюминия сыграла свою роль. В итоге чтобы закрепить изделие, был использован стандартный винт для крепежа комплектующих в системных корпусах.

Результат после подгонки:


Радиатор на DDR-DDR2 Thermaltake V1R (CL-R0028) Cool Ready!




Данный девайс был приобретен не случайно, хотя он предназначен для охлаждения модулей памяти. Ослабив оковы в виде двух прижимных пластин, тепловая трубка на которой установлен радиатор, извлечен. В высвобожденное место в радиаторе (бывшем VRM-R3) тепловая трубка с не большим приложением усилия, без проблем входила и выходила. Теперь приступим к следующему этапу.

Установка на видеокарту:

Естественно окончательный монтаж производился после всех примерок и подгонок бывшего Thermalright VRM-R3. Перед окончательной и заключительной стадией установки, выяснялось какую по толщине нужно использовать т-прокладку. Расстояние(зазор) между поверхностями радиатора и крышкой транзисторов, установленные на фазы питания, равно 0,5 мм. Комплектная от VRM-R3 не подходит, так как она равна тем самым 0,5 мм, а значит полного контакта не видать, как своих ушей. Решено было использовать 1 мм термопрокладку от Full Cover EK. Как раз от какого-то оставалось. Все комплектующие приготовлены, для заключительного этапа. Приступаем к монтажу.
Одно из двух отверстий осталось как оно есть, без изменений, поэтому в него был наживлен комплектный винт, накинув на него предварительно шайбу ПВХ. Во второе, сделанное отверстие, которое было просверлено по соответствию меж центрового расстояния (87 мм) печатной платы в зоне цепи питания R9 290. Как уже говорил, был использован стандартный монтажный винт.

Фото с установленным радиатором на PCB Radeon R9 290:

На внутренней стороне:



внешней стороне:


А вот и фото после снятия радиатора с R9 290, по завершению тестирования:


Как видно по отпечаткам контакт между поверхностями отменный.

Тестовый стенд


Тестирование производилось на открытом стенде со следующей конфигурацией:
• Материнская плата: ASUS Crosshair IV Formula, BIOS 3027
• Процессор: AMD FX-8350 (4000 @4570 МГц, 240 х 19 при 1.48 В)
• Система охлаждения процессора: Thermalright Archon rev. A
• Видеокарта: AMD Radeon Sapphire R9 290;
• Система охлаждения на видеокарте: Ice Hammer IH-900 B
• Термоинтерфейс: Arctic MX-4
• Оперативная память: Crucial Ballistix Tracer, 2 х 4096 Мбайт, PC3 — 14900, 1866 Мгц., DDR3 ,CL9-9-9-27 1,5 В(BLT2CP4G3D1869DT2TXRGCEU)
• HDD (SSD): Crucial M4 128 Гбайта (CT128M4SSD2) 2.5”, SATA, MLC;
• Блок питания: Zalman ZM1000-HP, 1000 Вт;
• Монитор: Dell U2412M, 1920 х 1200;
• Мультиконтроллер: Zalman ZM-MFC3.

На Sapphire R9 290 использовался VGA-кулер Ice Hammer IH-900B, для охлаждения графического процессора. Мною он был протестирован на HD 6950/6970, в начале 2012 года. Кому интересно и хочется изучить более подробно, то вашему внимание: Холодный молот наносит ответный удар

Тестирование производилось с использованием бывшего радиатора Thermalright VRM-R3, как в гордом одиночестве, так и с установкой в него Thermaltake V1R, нанеся предварительно на поверхность ТТ термопасту Arctic MX-2:


    На транзисторы подсистемы питания GDDR5, был закреплен с помощью термоклея «T»- образный радиатор и модифицированный VRM-R3:




Инструментарий


Применялось следующее программное обеспечение:
Мониторинг: GPU-Z 0.7.7; HWiNFO64 4.27-2050;
Прогрев GPU и VRM: FurMark 1.11.0

Методика


Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1) со всеми обновлениями на данный момент. Процессор был разогнан по шине 240МГц с множителем 19, его частота в итоге составила 4560 МГц.



На скриншоте значение завышено из-за особенности материнской платы. в BIOS’е функции, которые отвечают за стабильность системы, находятся в авто режиме.

    В BIOS-e материнской платы во вкладке «Extreme Tweaker» настройки были выставлены со следующими параметрами:
  • Ai Overclock – manual
  • CPU Ratio – x19
  • AMD Turbo CORE technology – Disable
  • CPU Bus Frequency – 240
  • PCIE Frequency – 100;
  • DRAM Frequency – 1920 МГц (1:4 с таймингами: 9-9-9-24)
  • CPU/NB Frequency — 2400 МГц
  • HT Link Speed — 2400 МГц;
  • CPU Offset Voltage – 1,488 [0.10000]
  • DRAM Voltage – [1.68750]
  • HT Voltage – [1.22500]
  • NB Voltage – [1.35000]

Все остальные настройки по — умолчанию (AUTO).
  • Драйвер для видеокарты: Catalyst 14.3 Beta


Тестирование и замеры производились на открытом стенде при температуре окружающей среды 24-26 градусов по Цельсию. Показание окружающей среды, снималось с показания термопары, которая была подключена к реобасу и выведена отдельно за пределы тестового стенда.
На видеокарте переключатель во время тестирования находился в положение «2» с оригинальным BIOS.
За сканирования модулей напряжение отвечает контроллер (ШИМ) «CHIL», через него температуры с силовых элементов отражаются во вкладке «sensor» GPU-Z 0.7.7 (строчки «VRM Temperature 1» и «VRM Temperature 2»).
Дублирование температур производилось с помощью «HWiNFO64».
    VRM Temperature 1 — общая температура цепи питания (транзисторов) GPU
    VRM Temperature 2 — температура подсистемы питания GDDR5
Ниже визуально показано, что за что отвечает.



Контроль и регулировка вентилятора, осуществлялась с помощью мультиконтроллера Zalman ZM-MFC3 на следующих оборотах:

  • 900RPM
  • 1200RPM
  • 1500RPM
  • 1800RPM


Для получения результатов в эксперименте, графический процессор и силовые элементы видеокарты прогревались «Furmark»-ом в течение пяти минут, только на штатной частоте (GPU 947 Мгц, GDDR5 1250(5000)Мгц.) с нажатием «Burn-in-test»:



Перед тем как перейти к результатам тестирования, приведу расшифровку моих сокращенных обозначений в графиках.

VRM-R3 — Бывший радиатор Thermalright VRM-R3, совмещенный для установки на Radeon R9 290/290X.
VRM-R3+TTRad — тот же самый радиатор с установленным в него тепловой трубки с радиатором, Thermaltake V1R


    Результаты тестирования

    2D (простой)

    GPU 300 Мгц., GDDR5 150(600) Мгц., напряжение 0,984 В.
    Температура GPU




    Температура VRM T1




    Температура VRM T2




Уже в простое применение тепловой трубки с радиатором выигрывает от 2 до 4 градусов. В принципе ни капли не удивлен. Температуры как на VRM-T2, так и на GPU одинаковы.

    FurMark

    GPU 947 Мгц., GDDR5 1250(5000) Мгц., напряжение 1.22 В.
    Температура GPU




    Температура VRM T1




    Температура VRM T2




На графическом процессоре, так и на подсистеме питания памяти, «бублик» не выявил разницы без и с применением тепловой трубки с радиатором. Борьба развивалась на цепи питания (VRM-T1), где отчетливо видна существенная разница от 27 до 35 градусов, в зависимости от количества оборотов вентилятора, используемого на VGA-кулере IH-900 B.

    Заключение
    Как уже говорил не однократно, да еще раз повторюсь. Хотите достичь оптимума — сделайте сами, ну или доработай из того что есть, применив свою смекалку.Из примененных мною компонентов, можно сказать был создан аналог радиаторов Thermalright, выпускаемые с одноименным названием в эпоху GTX 285, GTX 480 (VRM-G1/G2), HD 4850/4870/4970/5850/5870 (VRM-R1/2/3/4/5). Которые в свое время хорошо себя зарекомендовали, как готовое решение. Увы, что-то данный производитель систем охлаждения перестал уделять свое пристальное внимание видеокартам.
      Константин Р. akaRKR
