Gigabyte B450M H

Настал черед системной платы от Gigabyte.

Это самая дешевая плата среди всех участников обзора, и дешевизна конечно отразилась на упаковке.

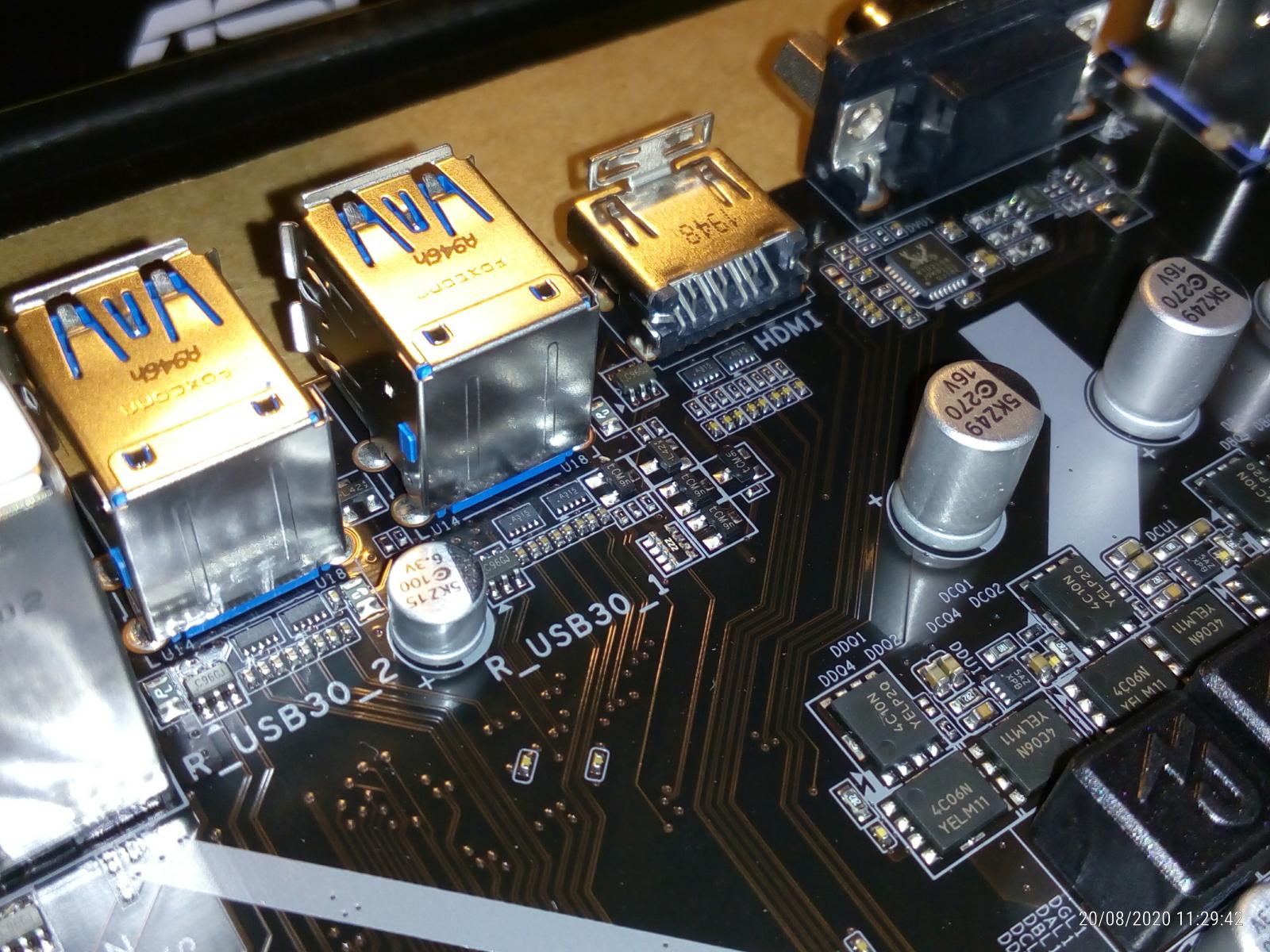

Разъемы расположены стабильно, VGA прямо на текстолите, а высокие наборы гнезд в металлических корпусах жестких, все довольно жестко расположено.

Комплектация состоит из:
1) 2 SATA кабеля
2) Диск, видимо с драйверами и инструкцией
3) Краткий обзор разъемов на системной плате
4) Заглушка задней панели

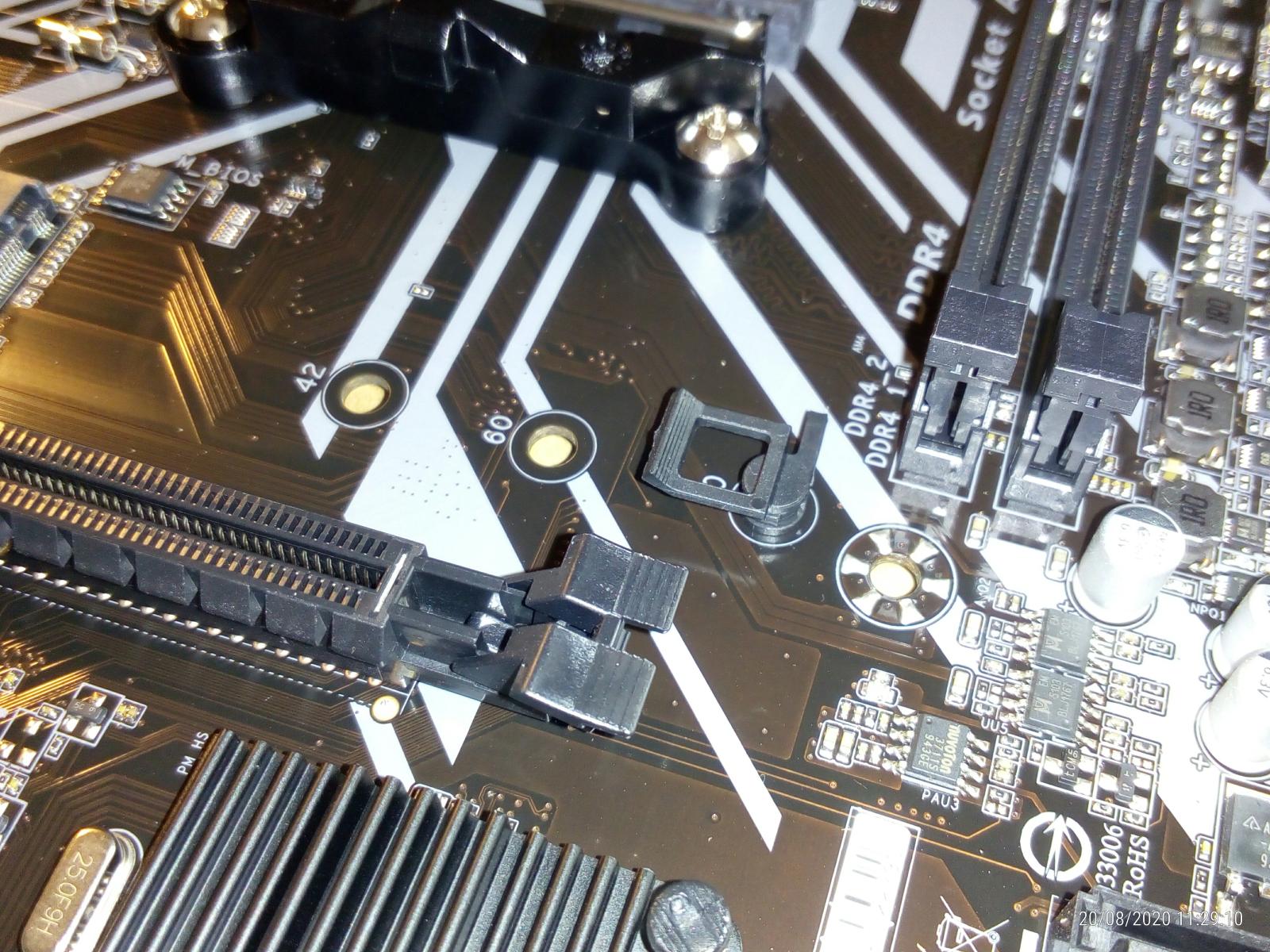

M2 крепление в самой системной плате, никаких винтиков, просто якорь пластиковый.

Меня немного озадачило расположение SATA разъемов при установке системной платы, я смог использовать лишь 3 разъема из 4, один разъем полностью закрыт видеокартой.

Однако при желании можно угловым штекером установить и закрытый видеокартой разъем, но в комплекте есть один такой штекер...

Общий план:

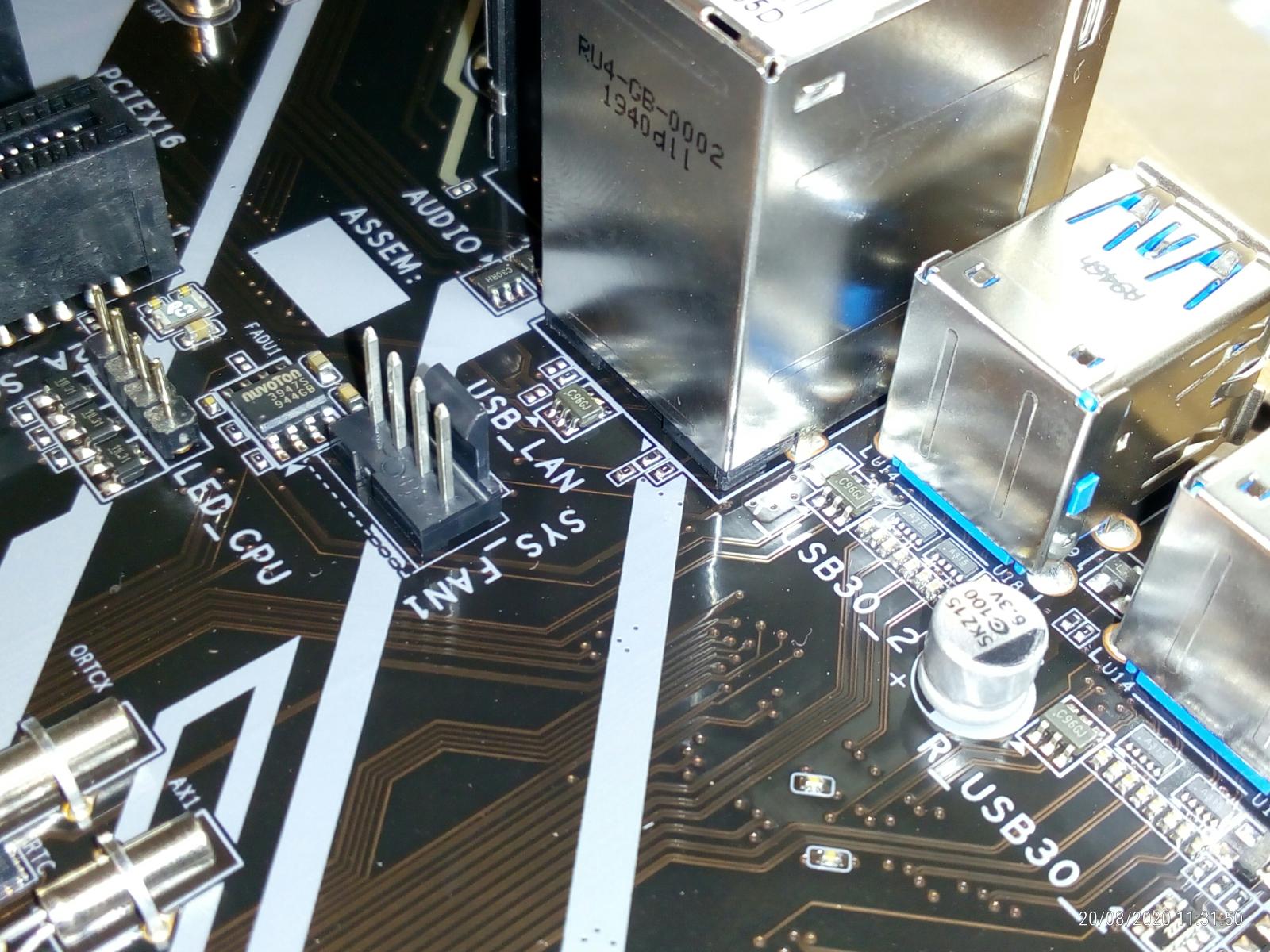

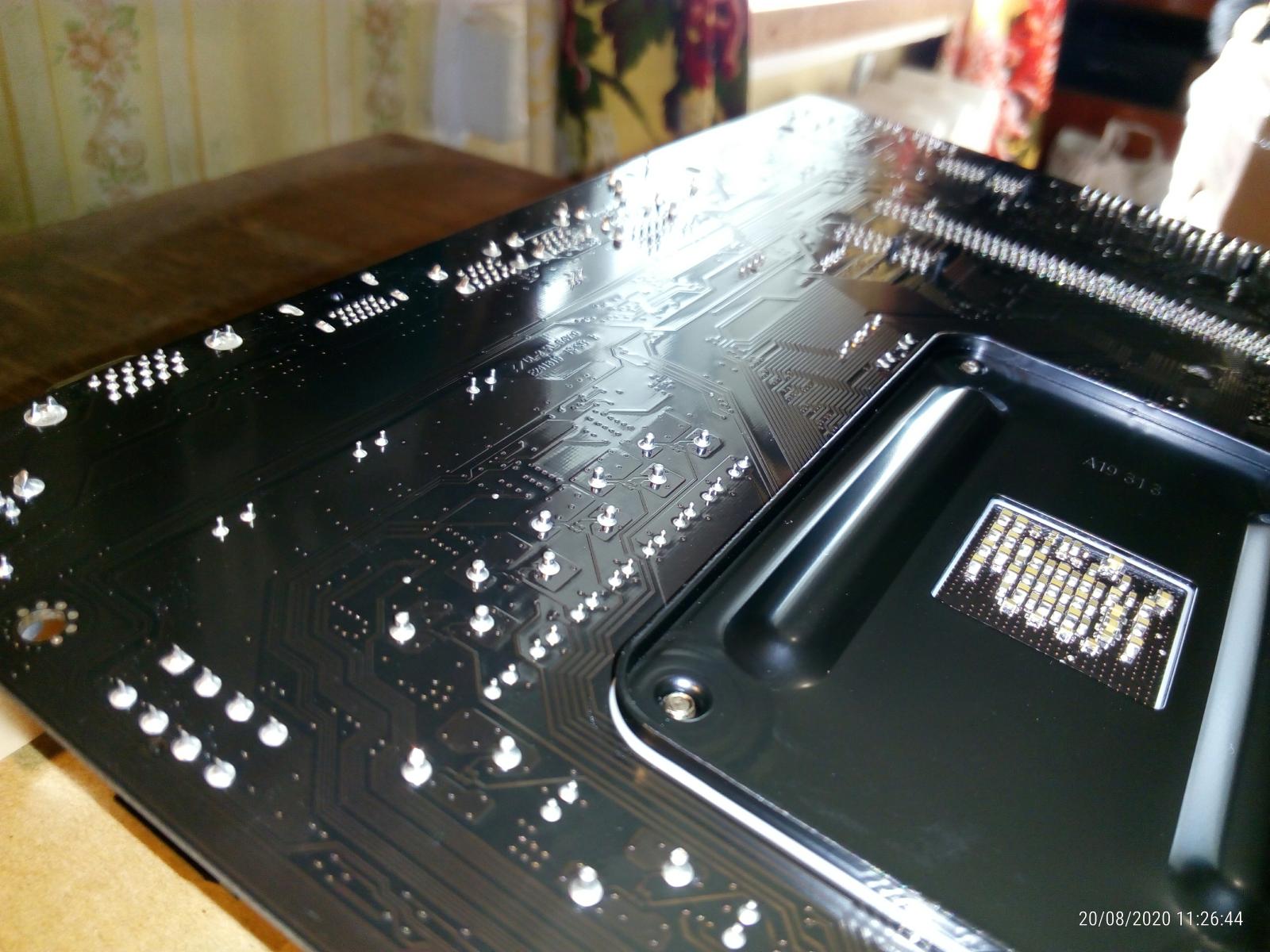

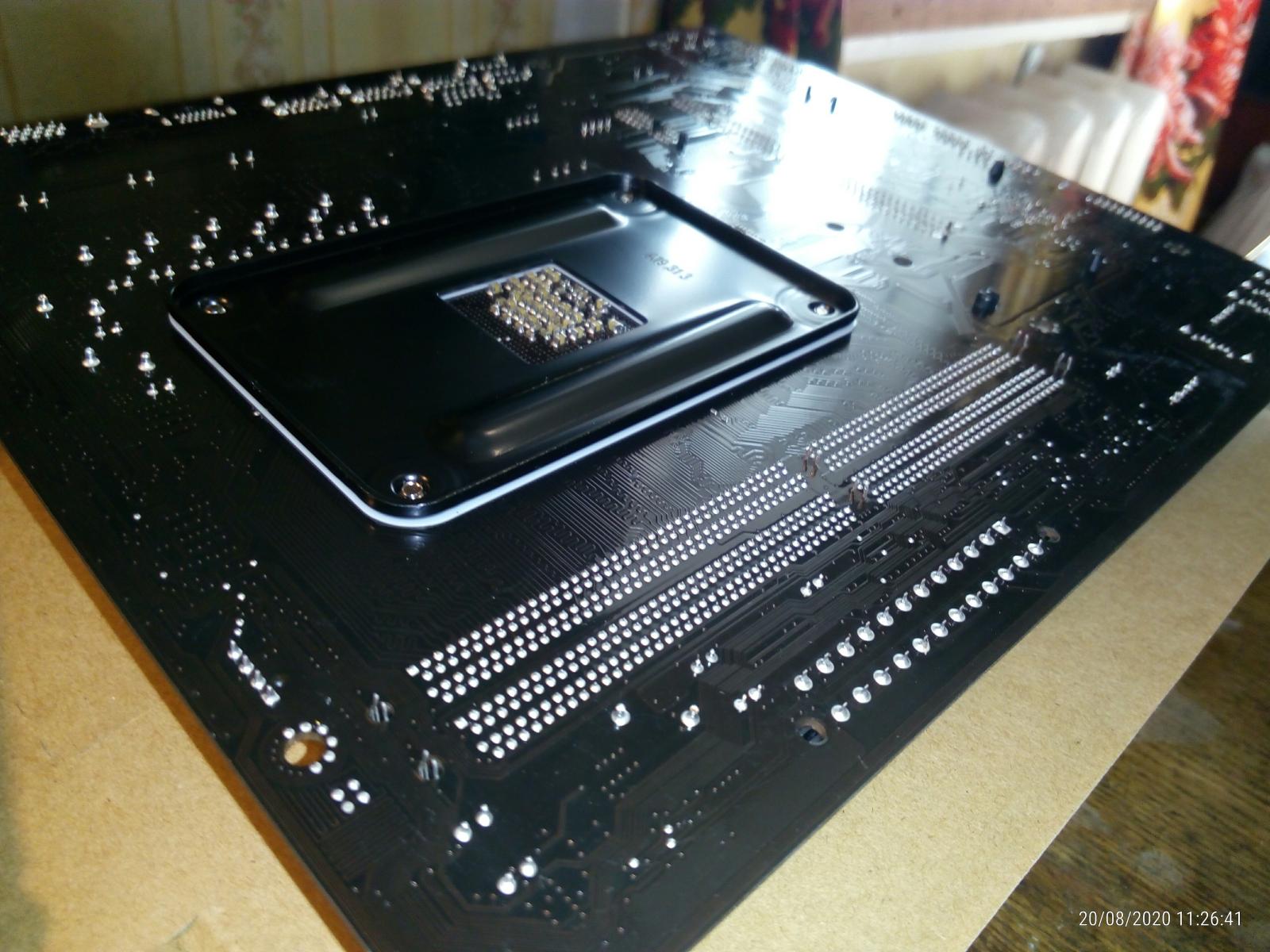

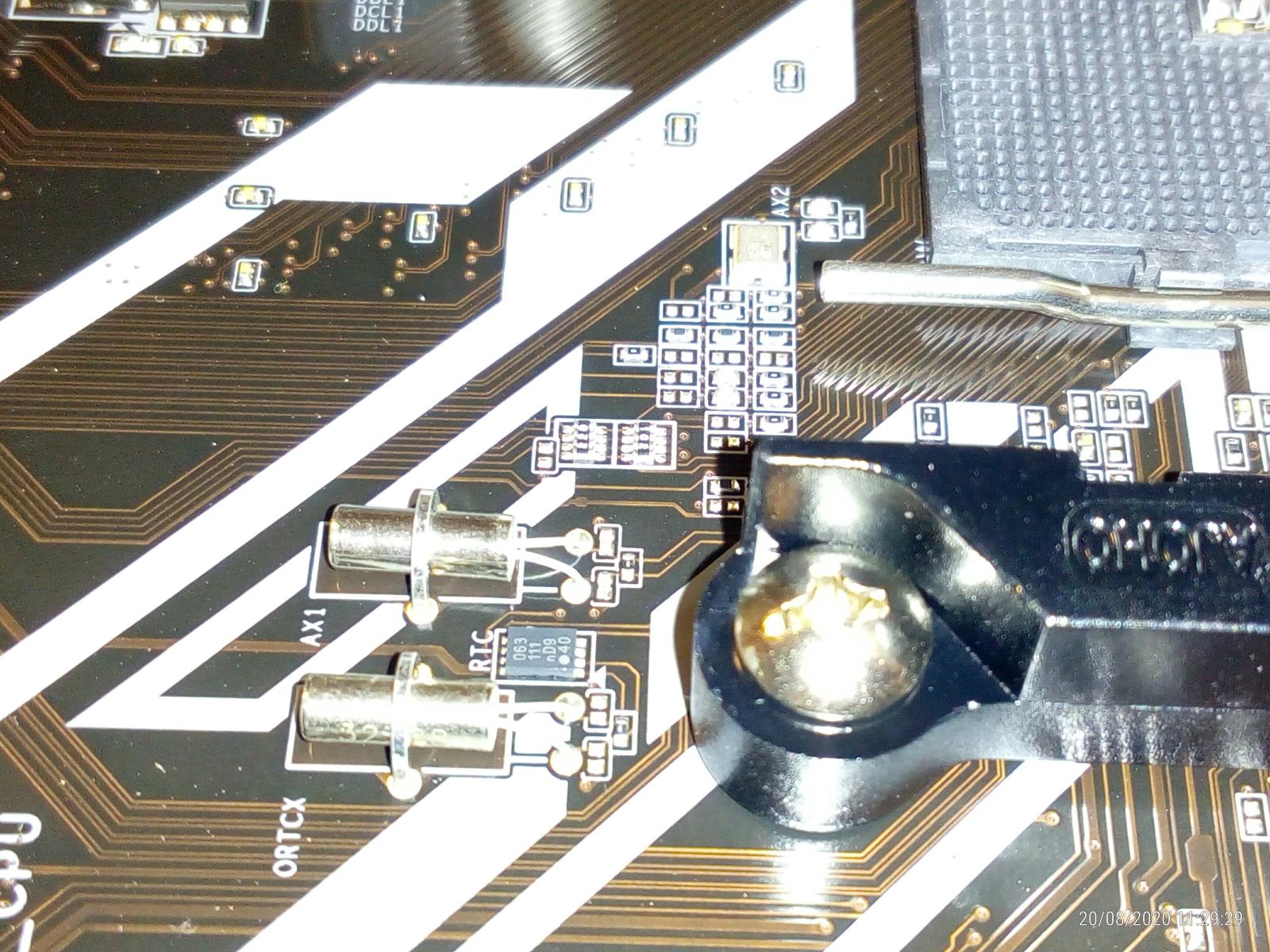

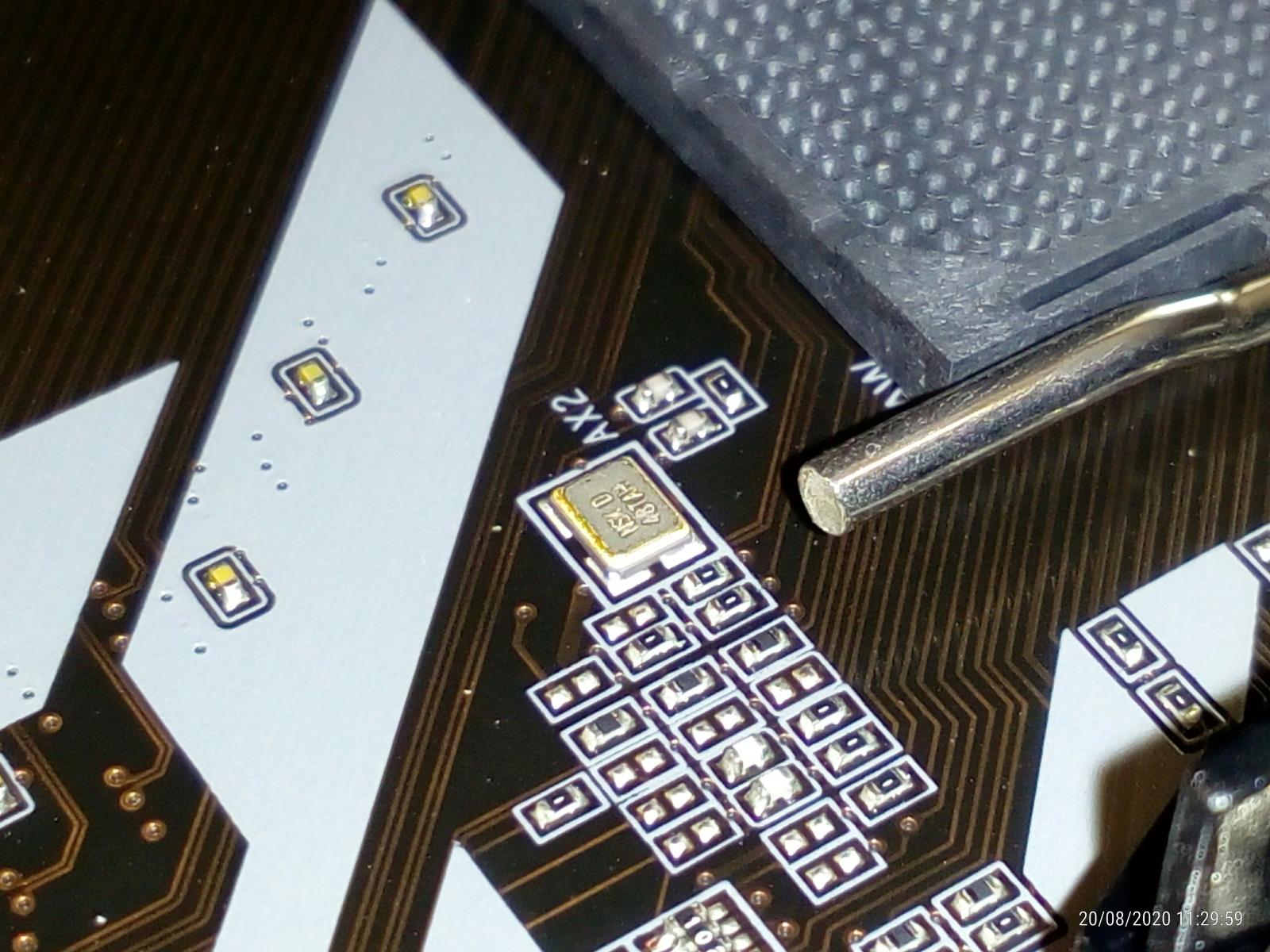

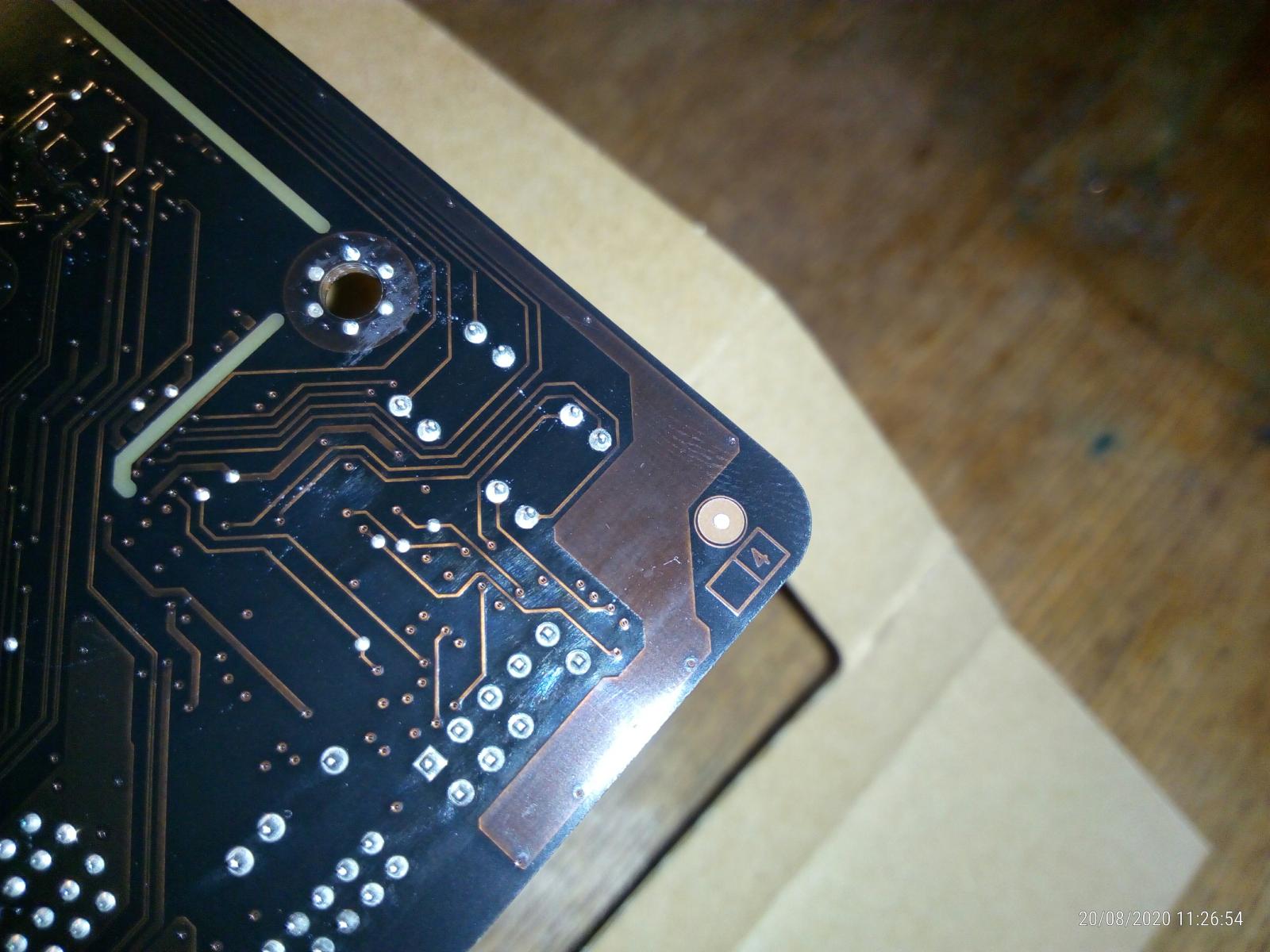

Далее идут более подробные фото.

Маркировки компонентов системной платы:

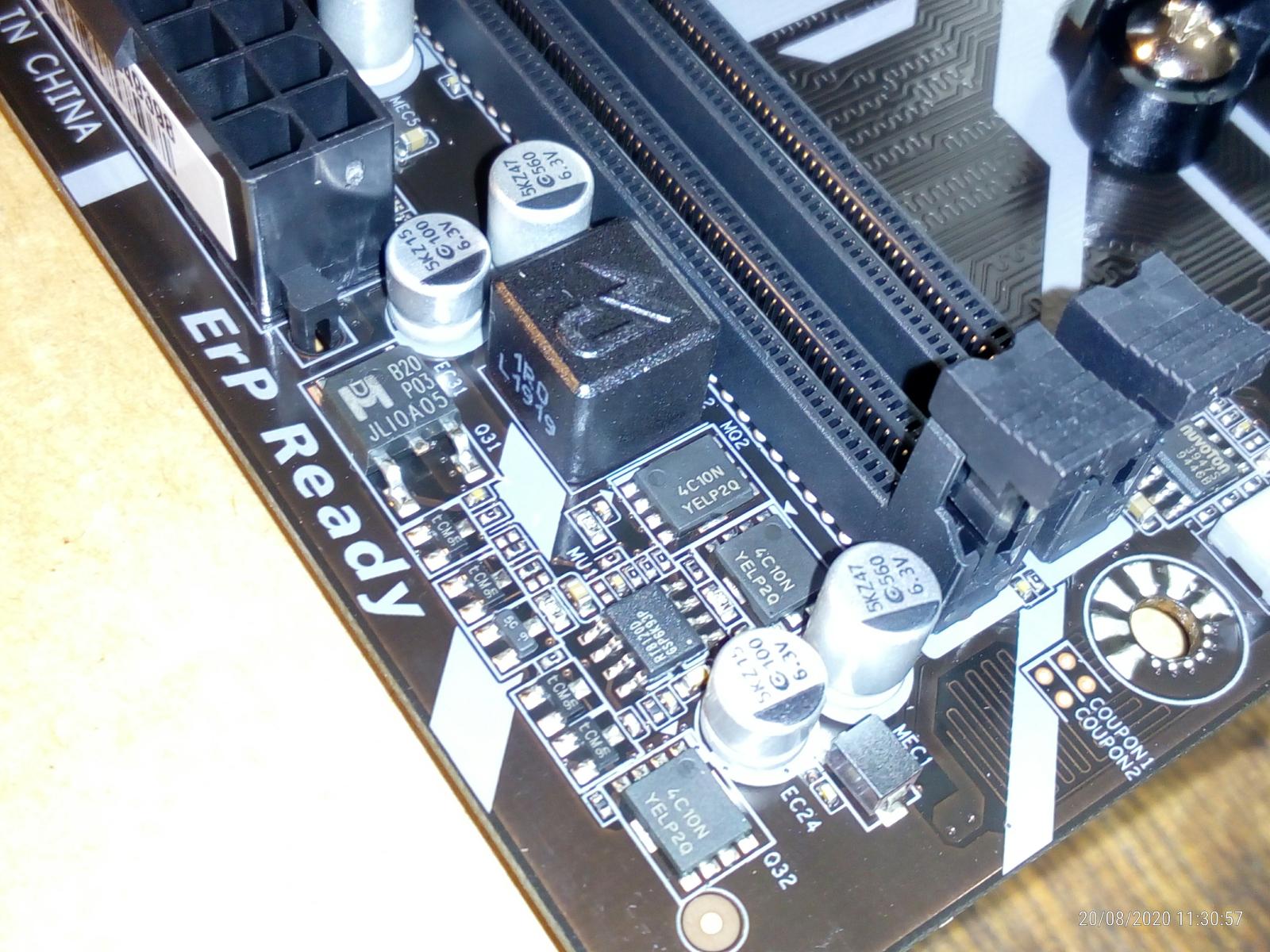

VRM
4C06N - YELM11	4C10N - YELP2Q	5AZ - XPB
ISL95712 - HRZ - W945EDN (4+3 mode)
Аудио, сеть, VGA, мультиконтроллеры

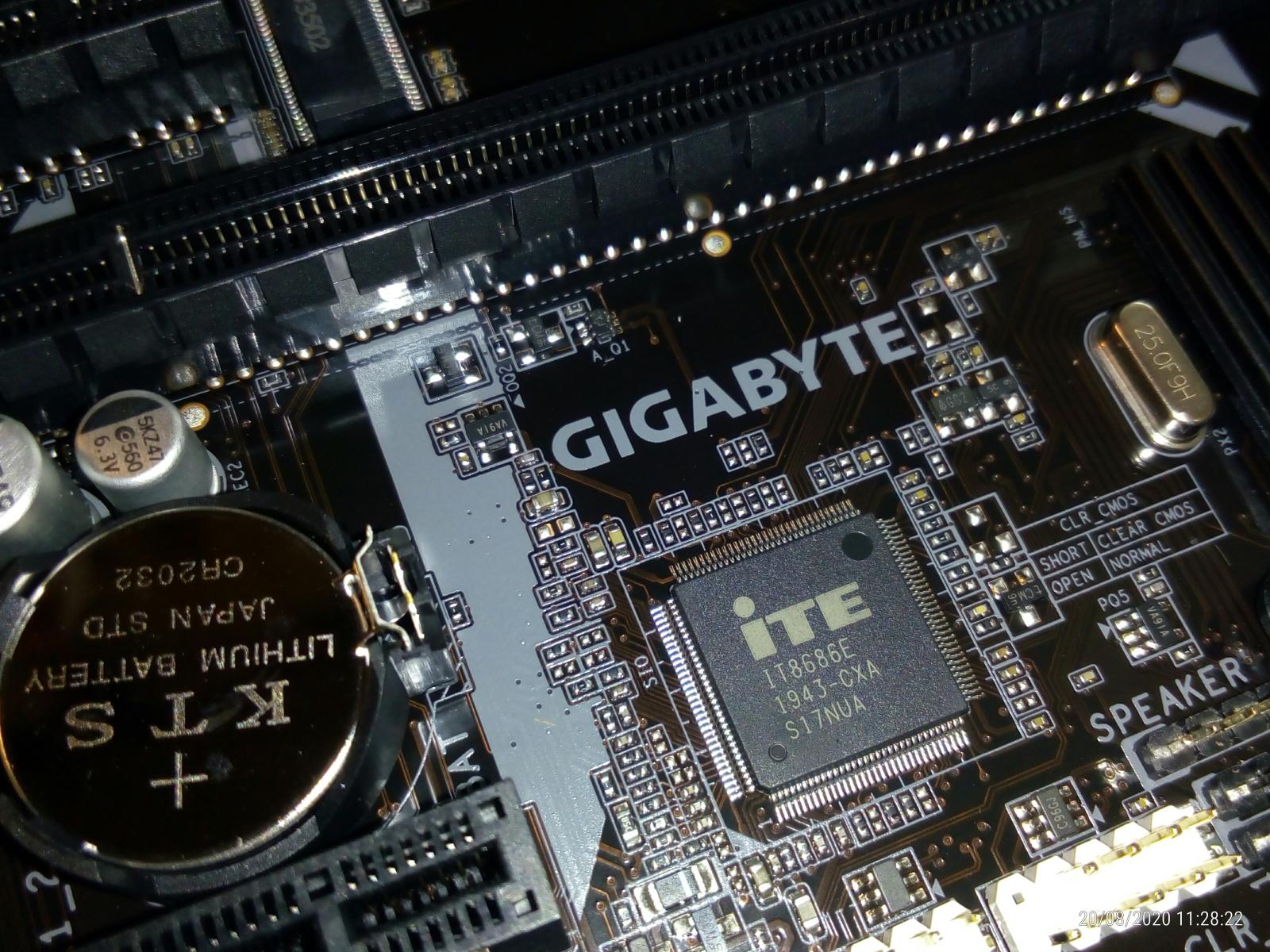

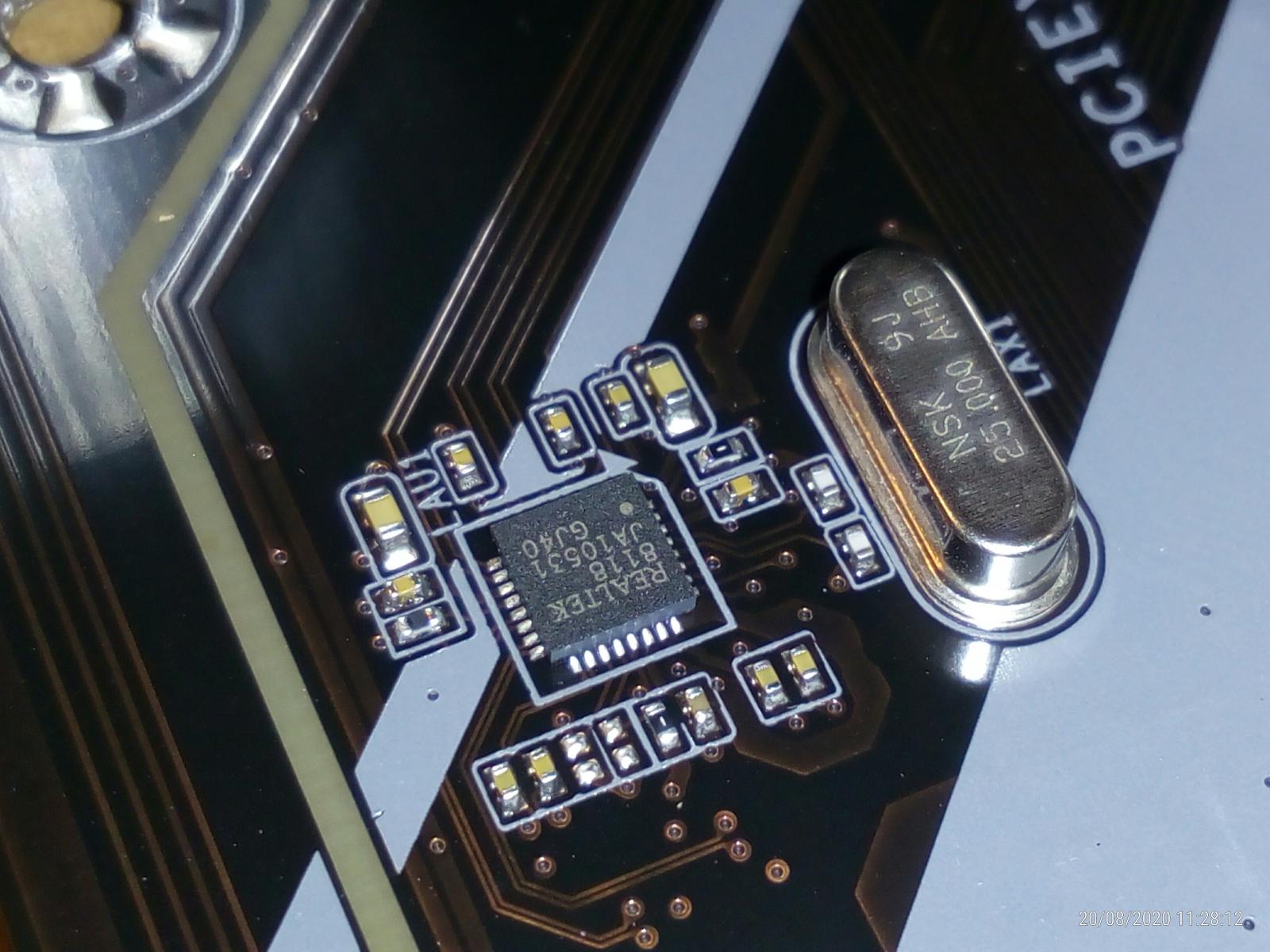

Realtek 8118 - JA10531 - GJ04	IT8686E - 1943-CXA - S17NUA	ALC887 - J9K65G1 GJ39D2
RTD2168 - J9K81G1 - GJ38E (DP to VGA)
Разное
13 6J - L6M	AS358M-G1 - 932JE3	AZ1084CD-ADJG1 - 931MA3
Z3 6K - 83Q	Nuvoton 3947S - 944GB	EM 5103 - BLJ1767
3344A	Nuvoton 3711S - 943GE	B07 - N03 - BLC0531
063 - 111 - nD9 - 40	Nuvoton 3103S - 938GA	B20 - P03 - JLI0A05
25U12873F - M2I-10G - 8F767300 - L194600 (128 Mbit / 16MB, SPI)		RT8120D - GSP6K93P
