Обзор и тест компактной системы охлаждения процессора Teucer UT45-4

Предисловие

Начнем с небольшой истории, однажды мне надоели стандартные здоровенные компьютерные корпусы, они занимали много места и сложны в транспортировке, потому начал работу над компактным корпусом, и в 2022 году был создан компактный ПК из ATX комплектующих в самодельном корпусе:

Разумеется хейтеры верещали, что у меня ничего не получится, ничего не будет работать, пытались всеми способами обесценивать мою работу в отчаянии выдумывая всевозможный бред... Чем ближе было завершение работы над корпусом и ПК - тем отчаяннее верещали хейтеры:

Мне всего лишь нужен был компактный ПК, но в который влезли бы имеющиеся у меня комплектующие, а именно Gygabyte B450M H с процессором Ryzen 7 2700X, видеокарта MSI GeForce GTX 1070 AERO OC (27 сантиметров длинной), блок питания весьма немаленький Chieftec Proton BDF-1000C, ну и конечно нужна возможность установки четырёх SATA накопителей.

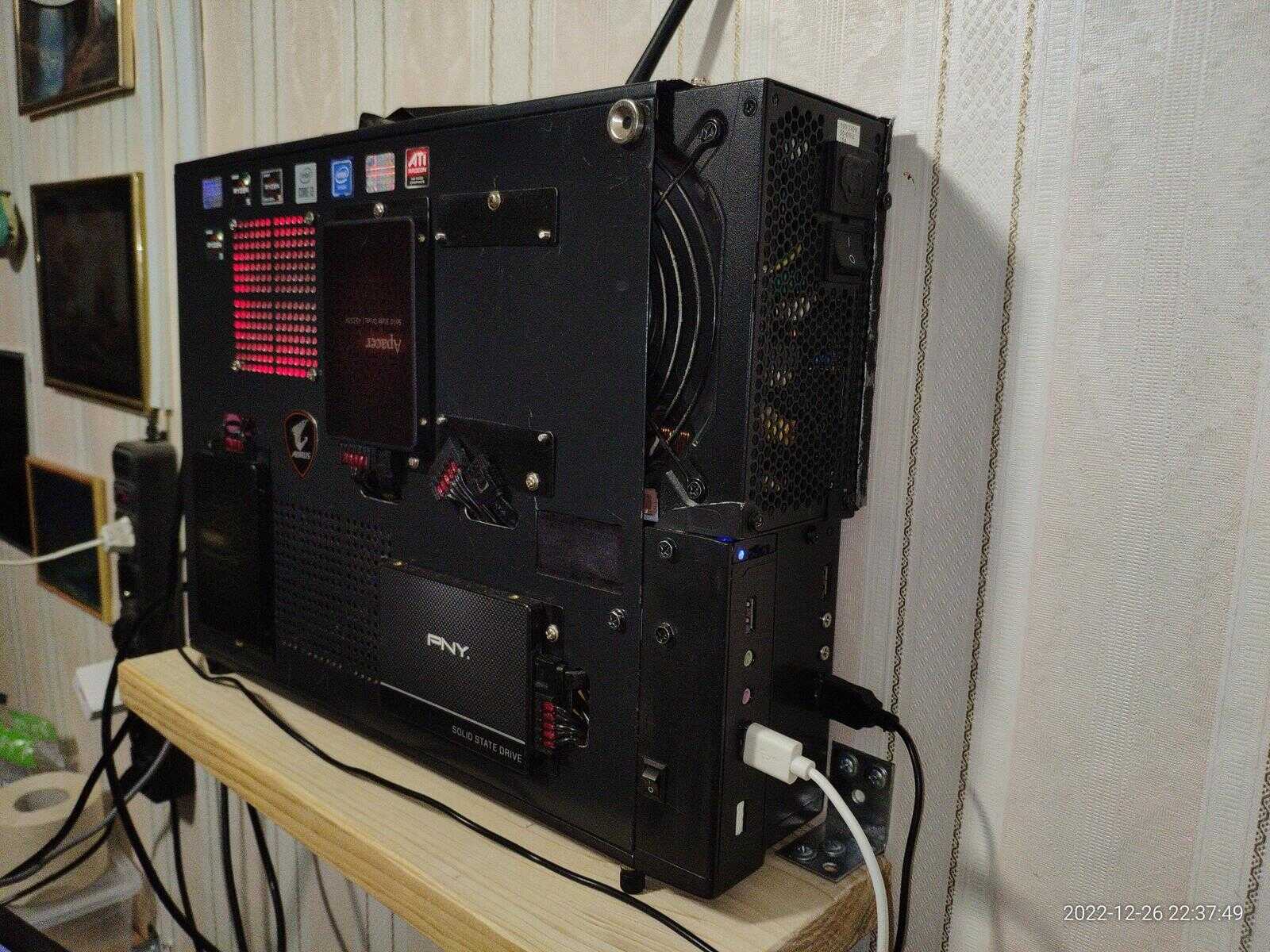

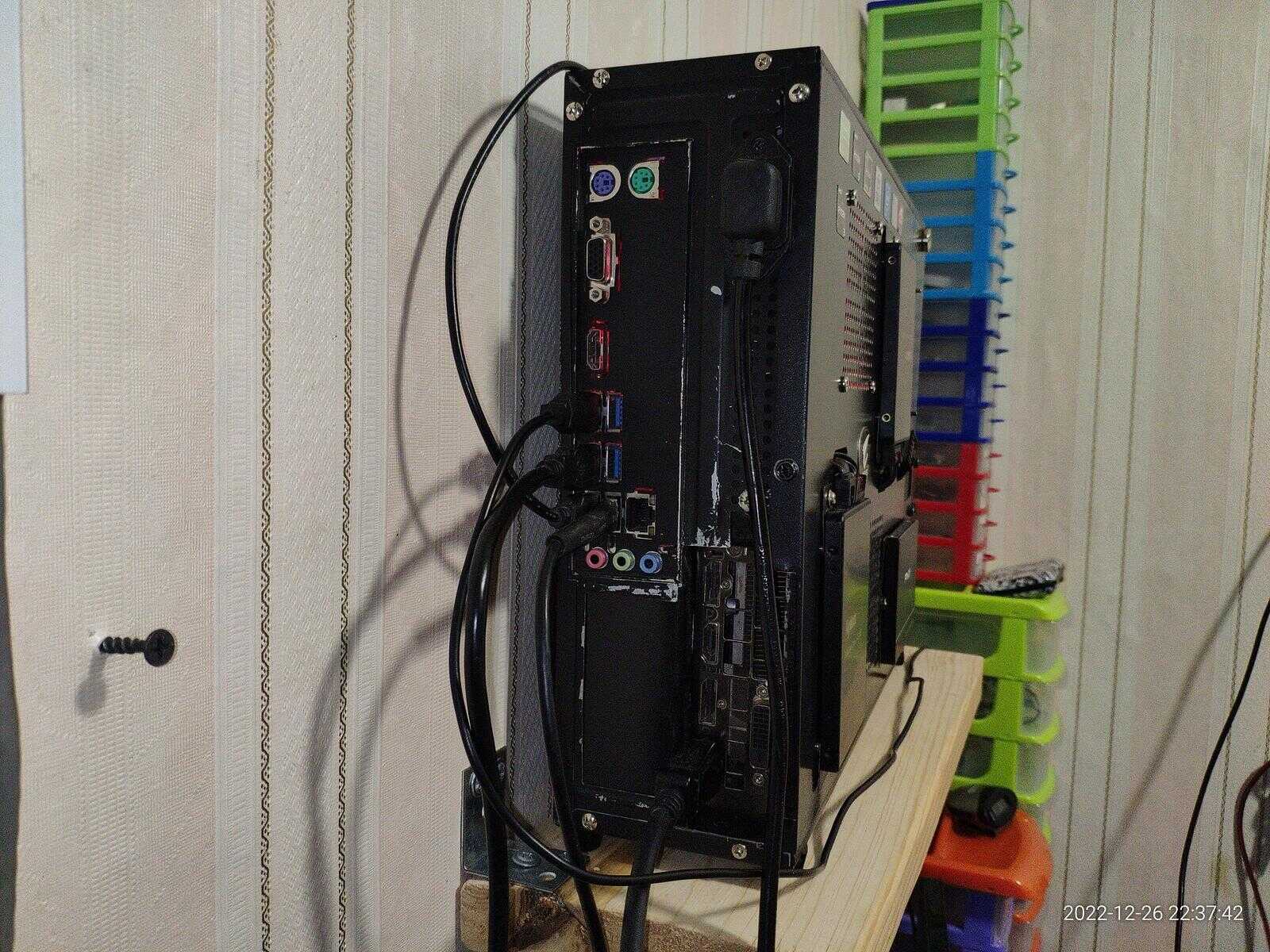

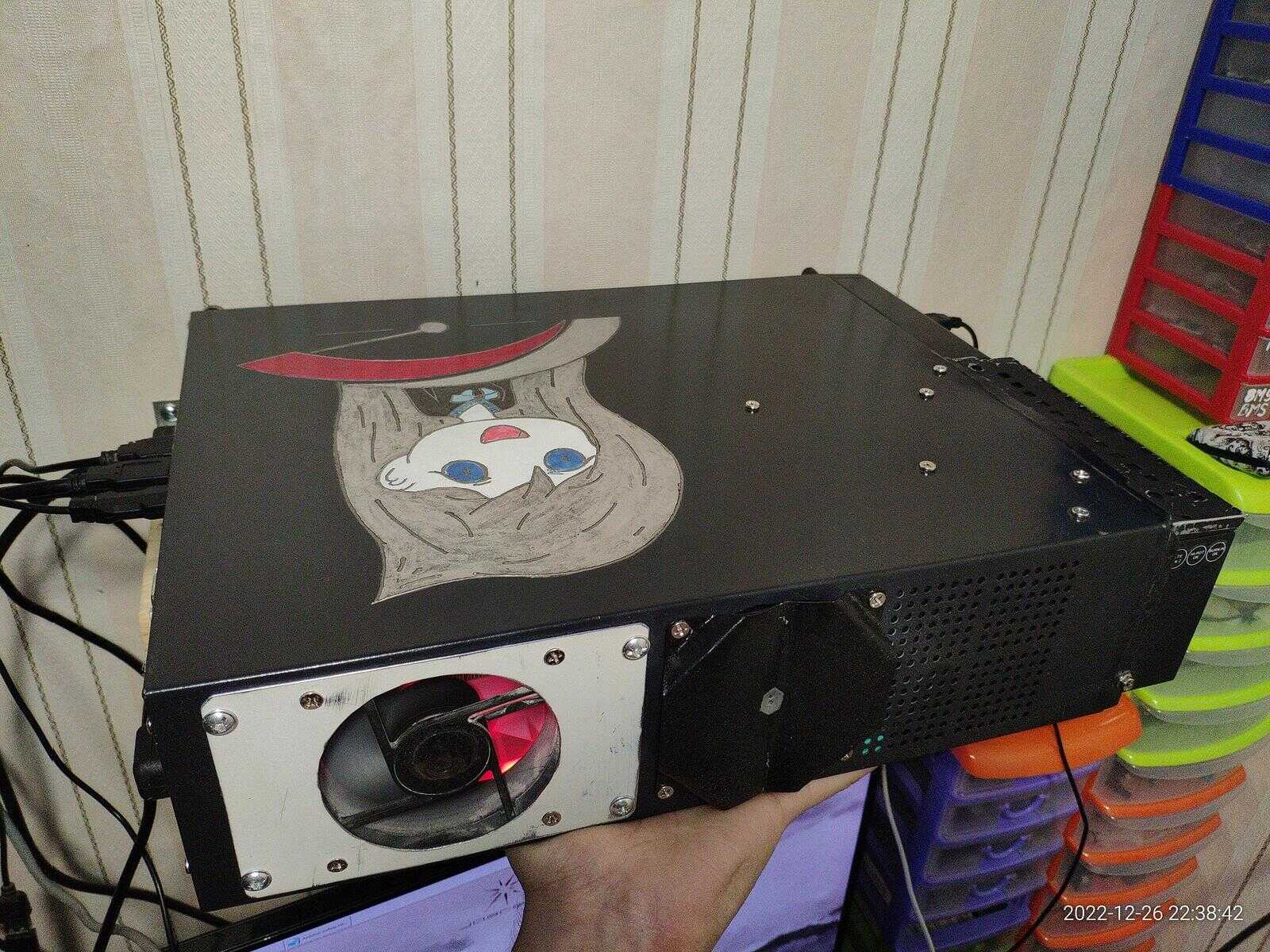

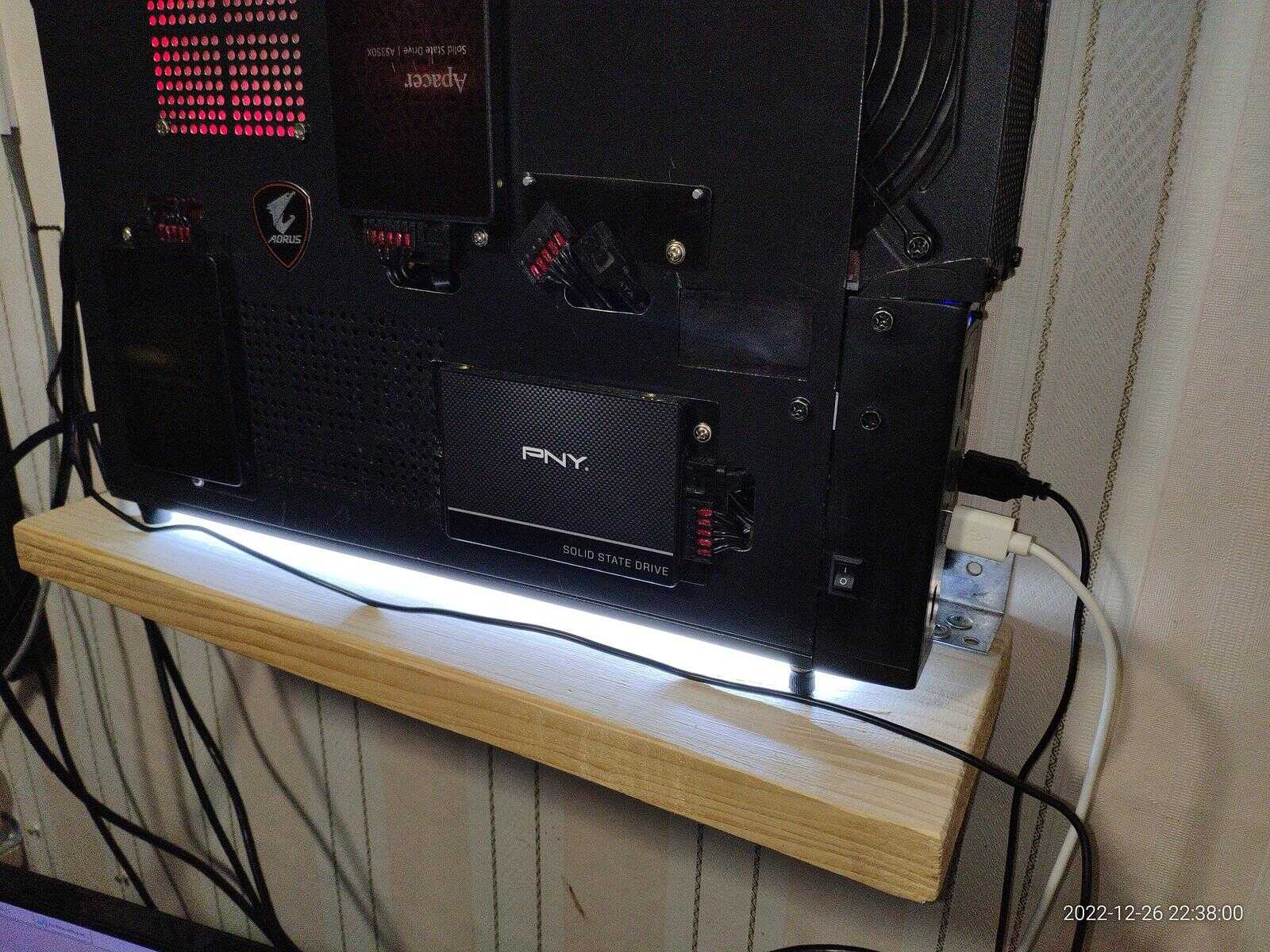

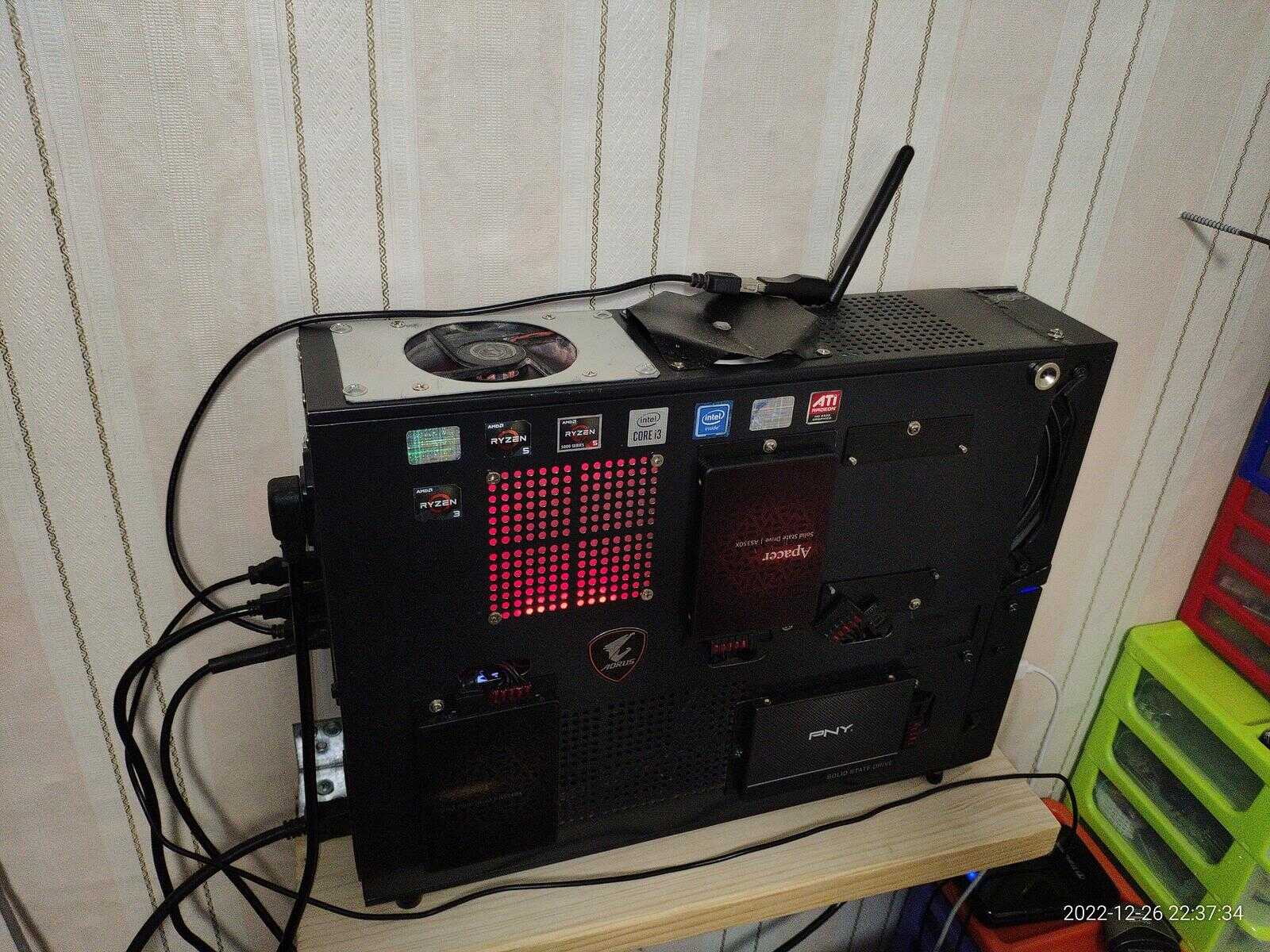

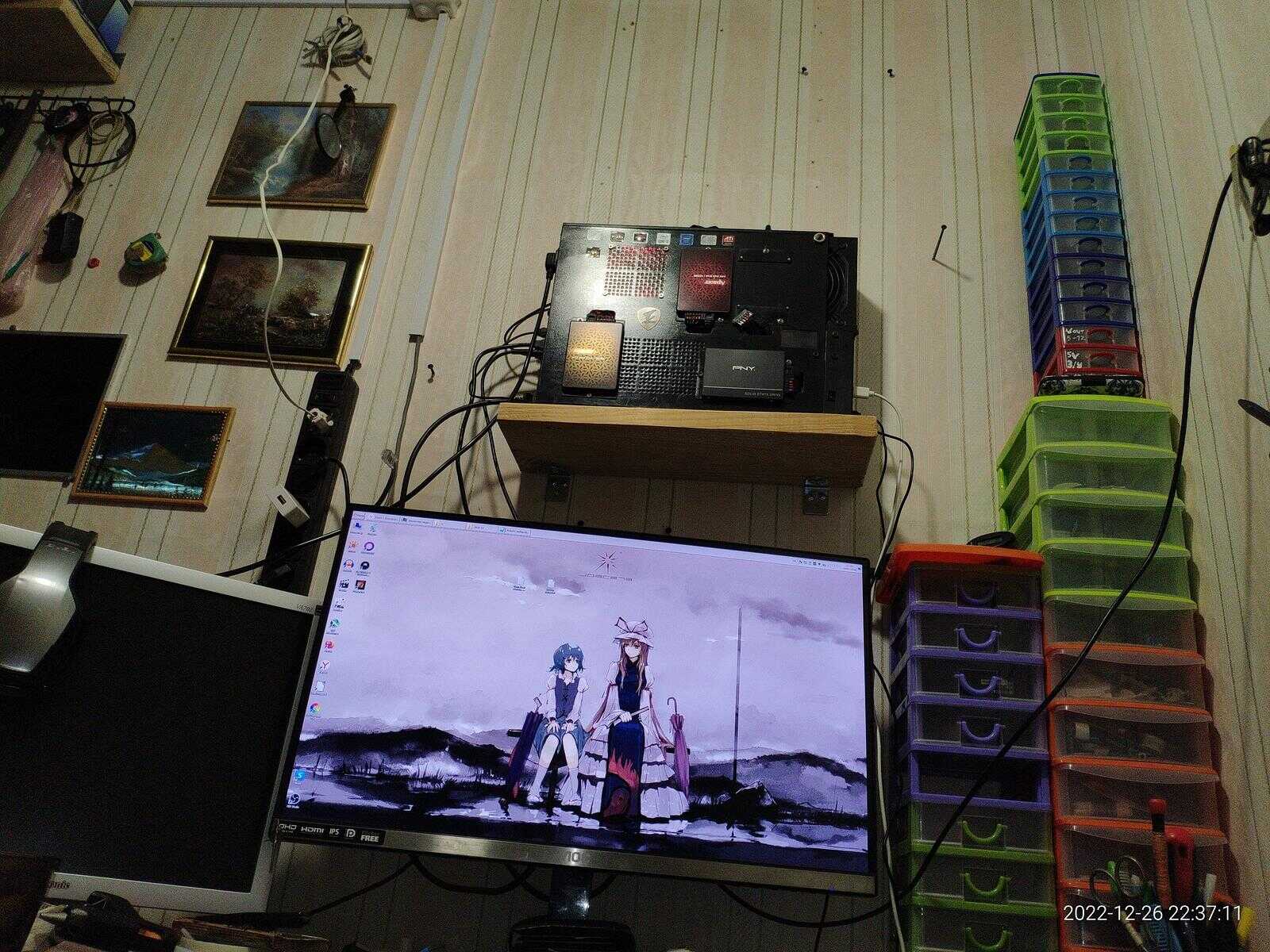

В итоге был создан уникальный корпус размером ~40x30x9.5 сантиметров без учёта накопителей на боковой крышке, на тот момент не было ни одного заводского корпуса с такими размерами, в который можно было установить все мои комплектующие:

И так мой компактный ПК прекрасно работал вплоть до середины 2024 года, пока блок питания Chieftec BDF-1000C не сломался из-за типичной для его серии проблемы, а именно - вышел из строя по вине конденсатора номиналом 400в 680мкФ:

Почему блок питания сломался? Хейтеры начнут верещать про мой корпус, якобы корпус во всём виноват, якобы плохо с охлаждением, и прочий подобный бред, но истинная причина поломки была именно в конденсаторе рассчитанном всего на 400 вольт, и он работал буквально на пределе возможностей постепенно деградируя независимо от внешних условий, ведь у блока питания активный PFC, а значит рабочее напряжение на конденсаторе порядка ~380 вольт, да, это можно назвать запланированным устареванием... Эх, знал бы я раньше про такую подставу от Chieftec...

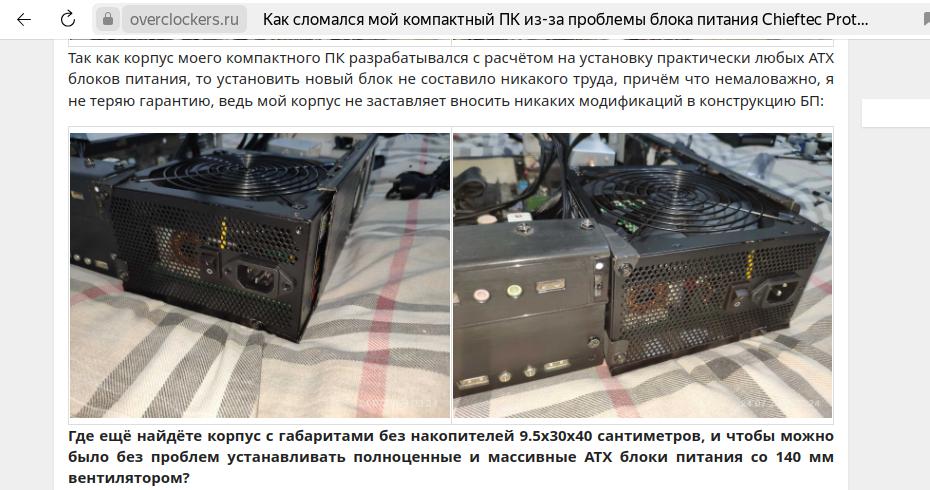

Ремонтировать Chieftec BDF-1000C у меня не было времени и желания, потому был куплен новый блок питания с золотым 80 Plus сертификатом:

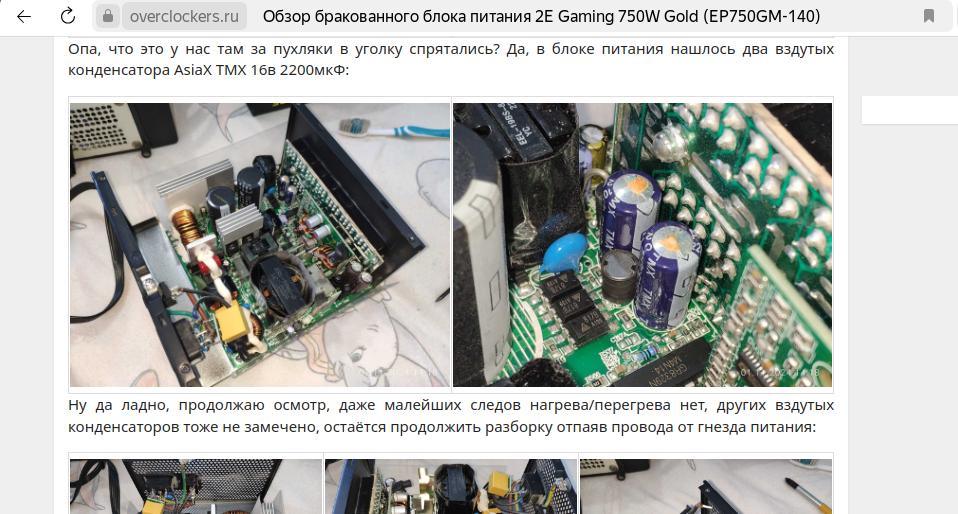

Однако спустя 4 месяца выяснилось - новый блок питания тоже оказался с подставой, на этот раз мне попался бракованный E2 Gaming EP750GM-140, причём признаки брака были сразу после покупки, блок питания издавал высокочастотный писк, что говорило о неисправных конденсаторах, однако понял я это только заменив бракованные конденсаторы исправными, после чего высокочастотный писк исчез...

Некоторые и тут вероятно начнут говорить, мол, это всё мой самодельный корпус виноват, но увы, тут точно не было вины корпуса, ибо блок питания прямо с момента покупки издавал признаки неисправности конденсаторов, да и никаких следов нагрева обнаружено не было...

Блок питания был единственной проблемой за все два года интенсивного использования моего компактного ПК в самодельном корпусе, и самое неприятное, что все проблемы были исключительно по вине производителей блоков питания, у Chieftec - конденсатор PFC работал на пределе возможностей постепенно деградируя независимо от условий, а у E2 вообще была бракованная пара конденсаторов прямо с завода.

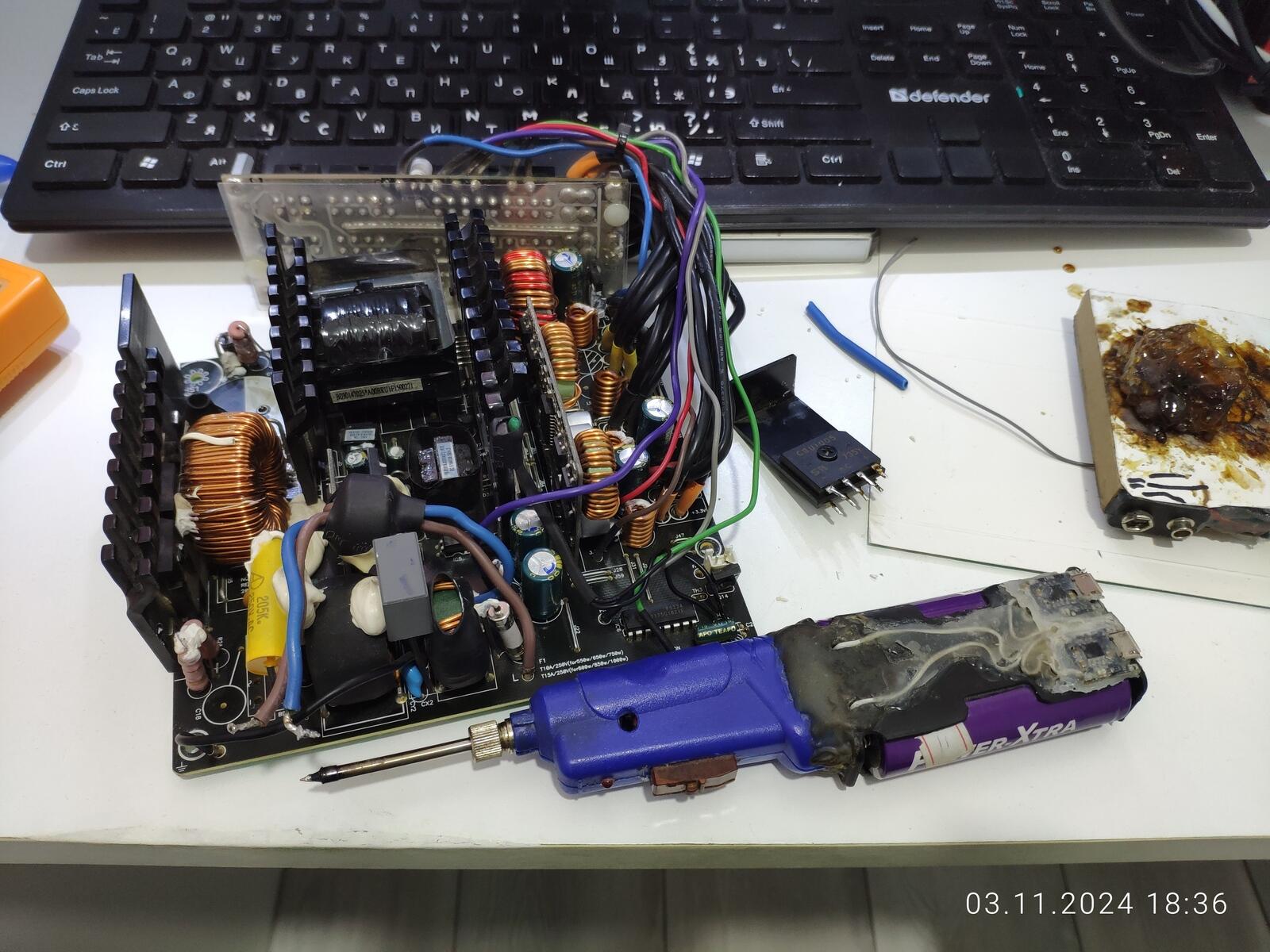

Но в этот раз я не стал ждать пока блок питания сам выйдет из строя, да, Chieftec BDF-1000C был разобран на запчасти для ремонта нового E2, однако по мере свободного времени и возможностей я решил восстановить старый БП, уже собрал обратно большинство деталей, нехватает только четырёх электролитических и PCF конденсатора для полного комплекта:

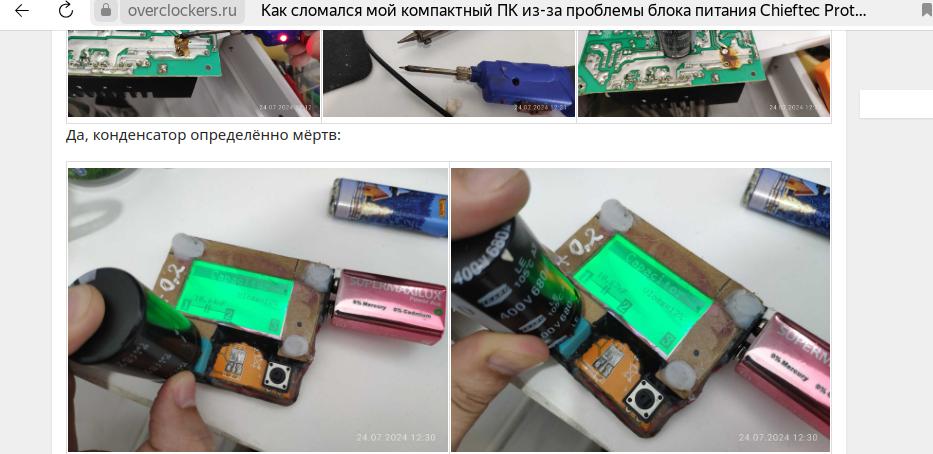

На данный момент я выяснил, что у блока питания проблемы с PFC модулем, скорее всего именно он в коротком замыкании, ремонт явно нецелесообразен с финансовой стороны.

Даже просто входной конденсатор на 450в с пачкой низковольтных обойдутся в ~10$, а ведь там ещё PFC ключи и диод скорее всего под замену пойдут, и может быть что-то ещё, смело можно накидывать дополнительные 10-20$, в итоге ремонт может обойтись в сумму более 30$...

Особенно забавляют меня люди предлагающие сдать блок питания в ремонт, мол, за 300-500 рублей починят (~3-5$), не представляю чтобы кто-то взялся за такие деньги менять входную бочку на 450в, которую весьма тяжело найти подходящую по габаритам, потом ещё ковыряться с явно закороченным PFC модулем, что так же приведёт к замене деталей, а детали между прочим стоят денег, как и работа.

Так что неизвестно когда починю Chieftec BDF-1000C, и буду ли вообще чинить когда обнаружу все испорченные детали.

Но хватит про блоки питания, давайте перейдём к системе охлаждения процессора.

-

--

Teucer UT45-4

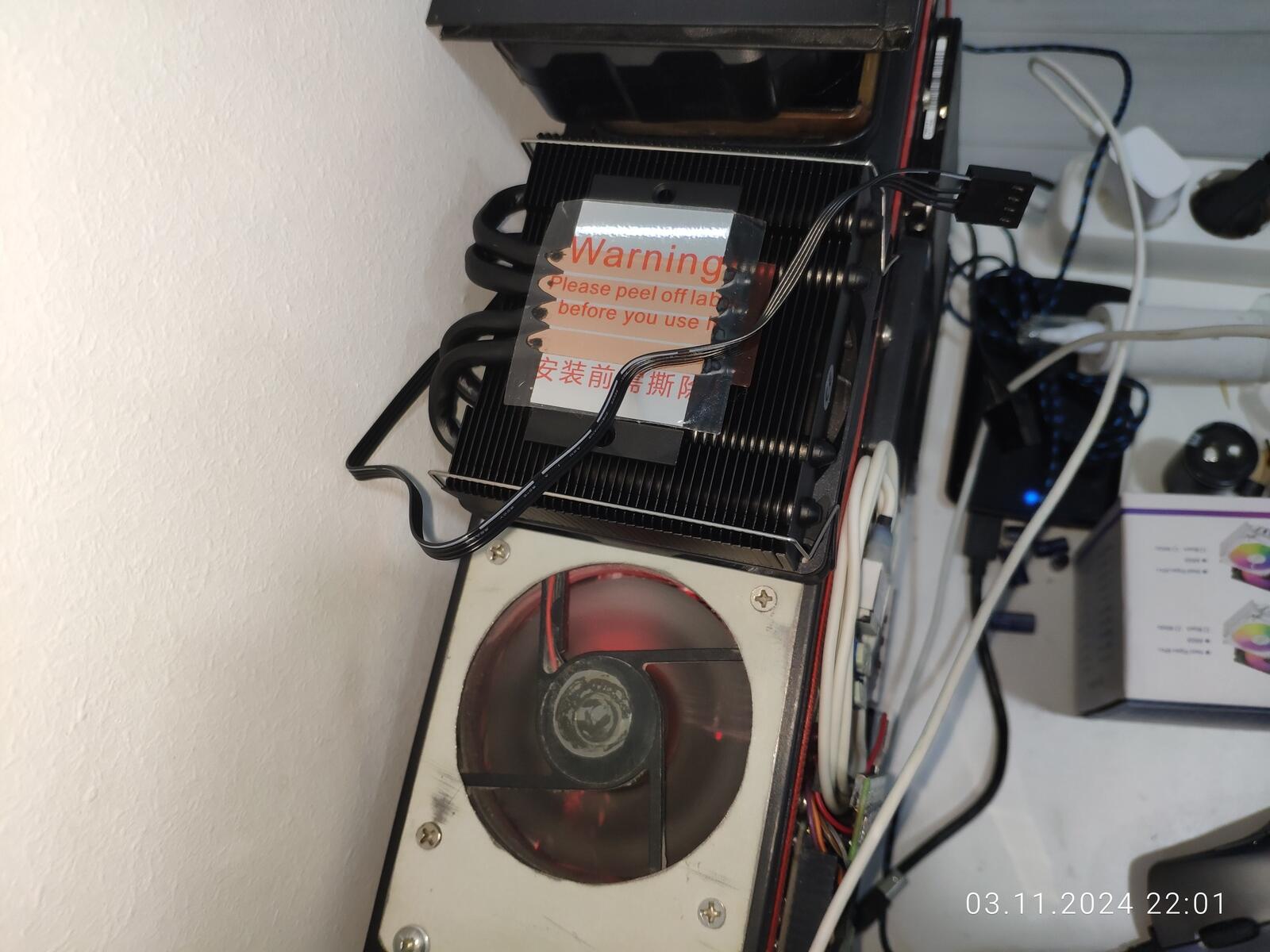

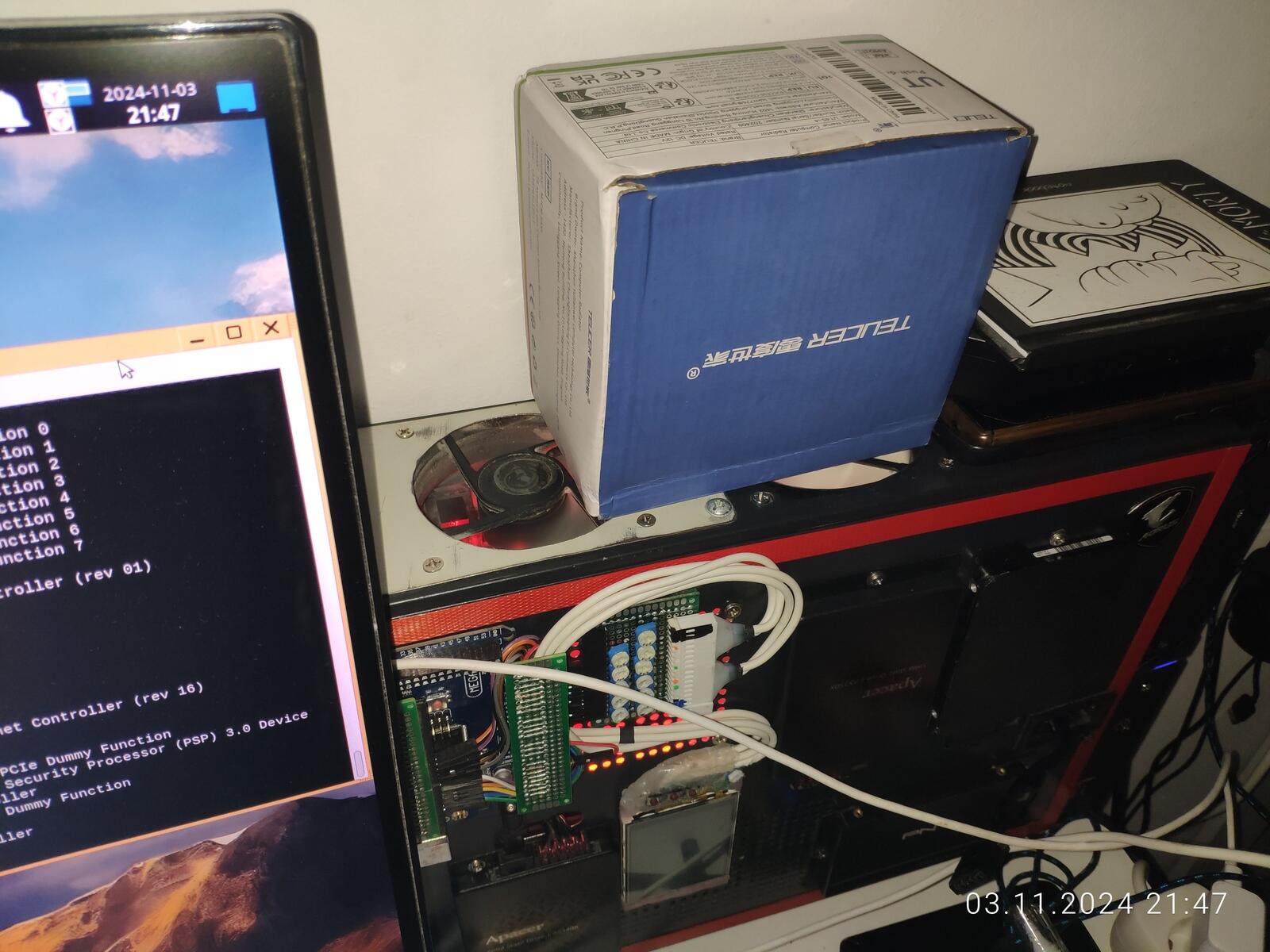

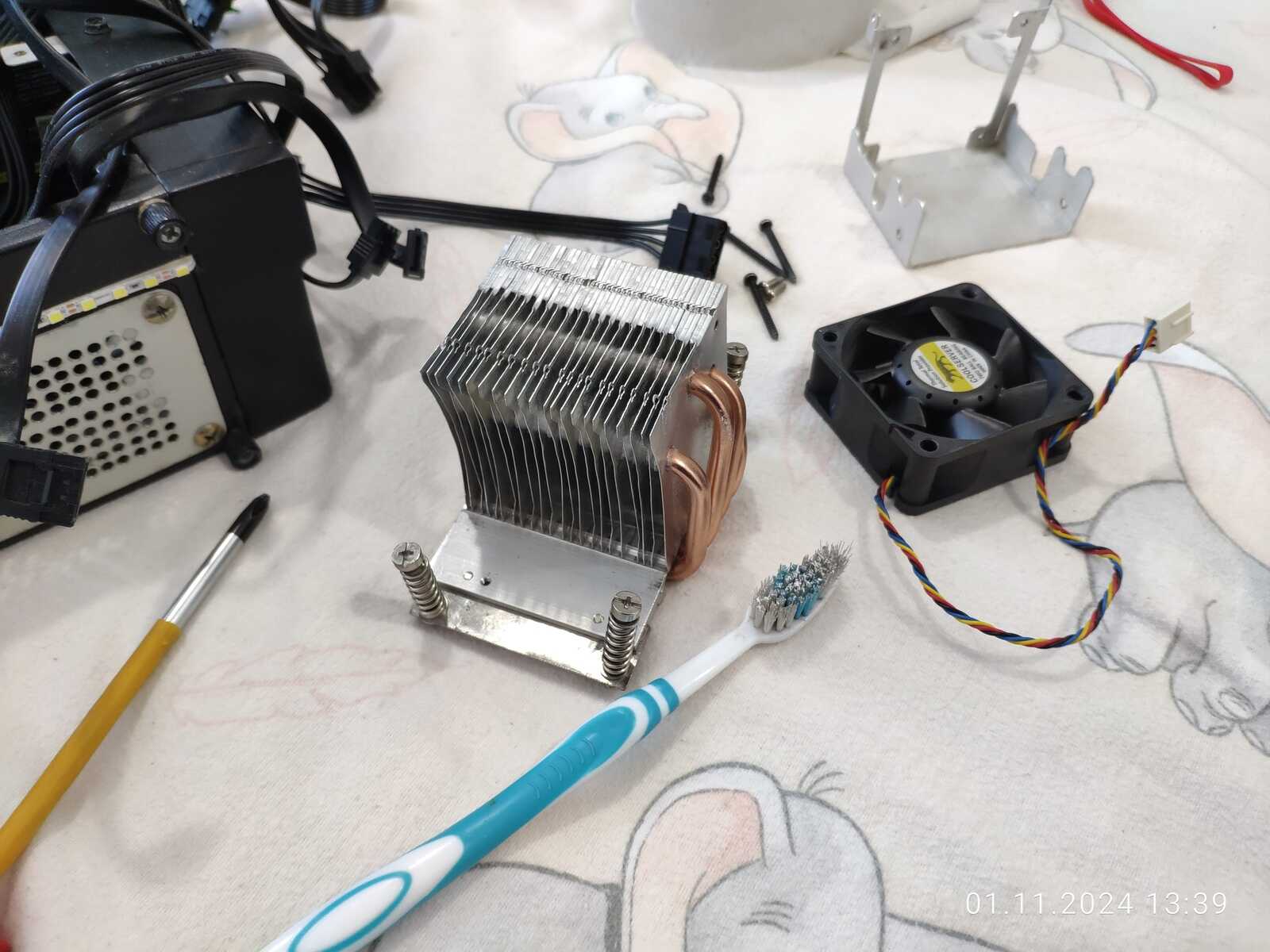

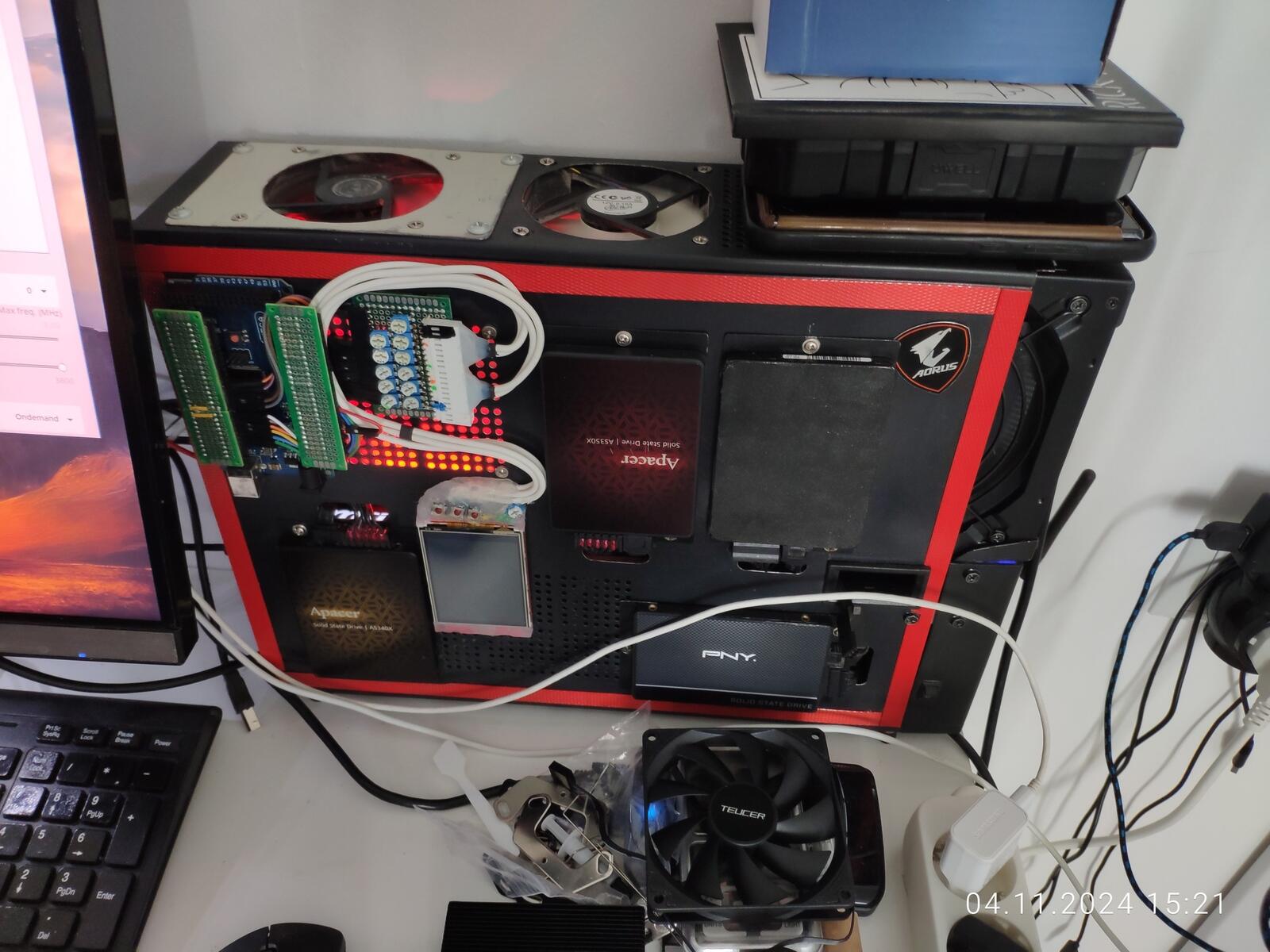

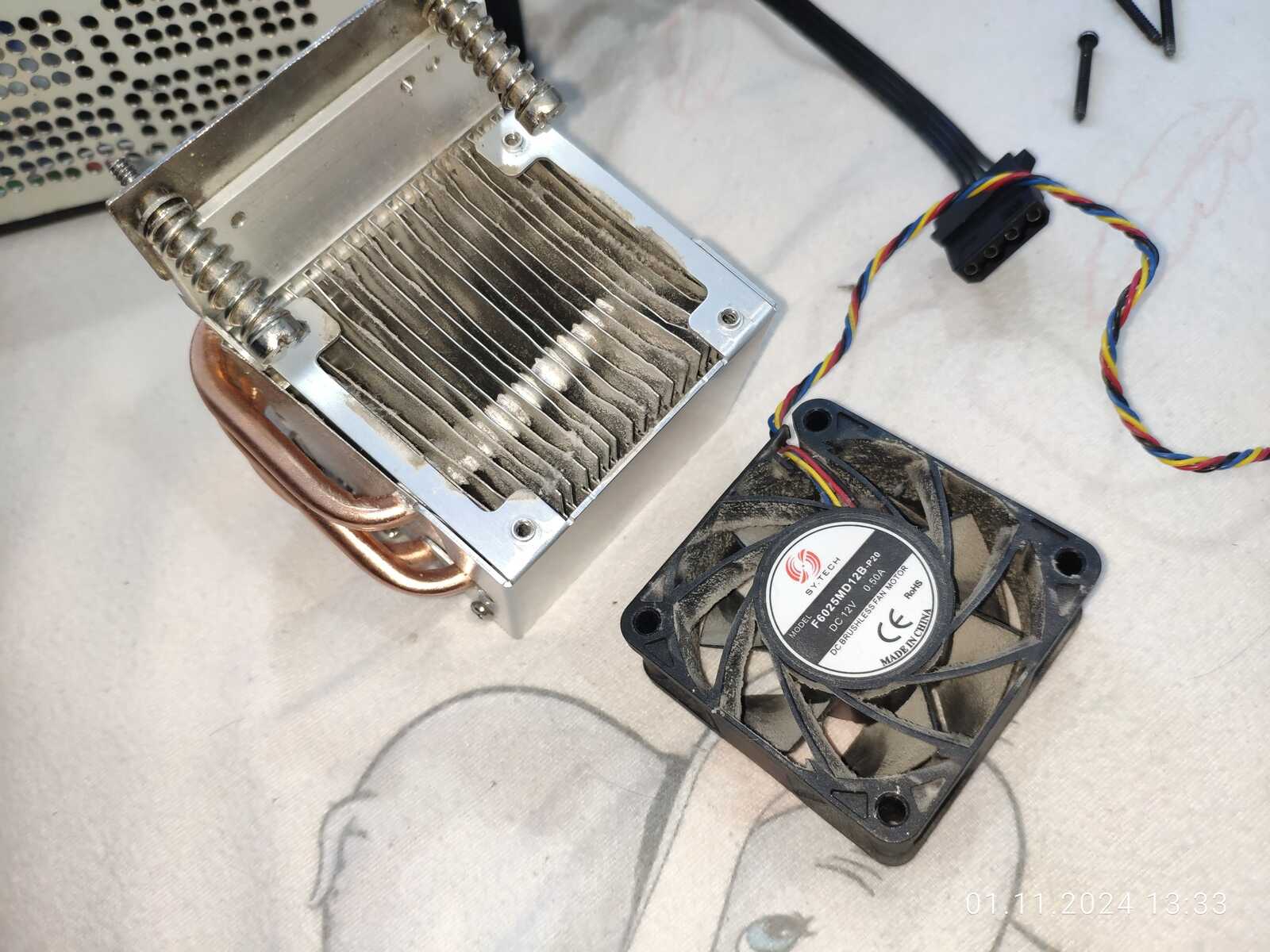

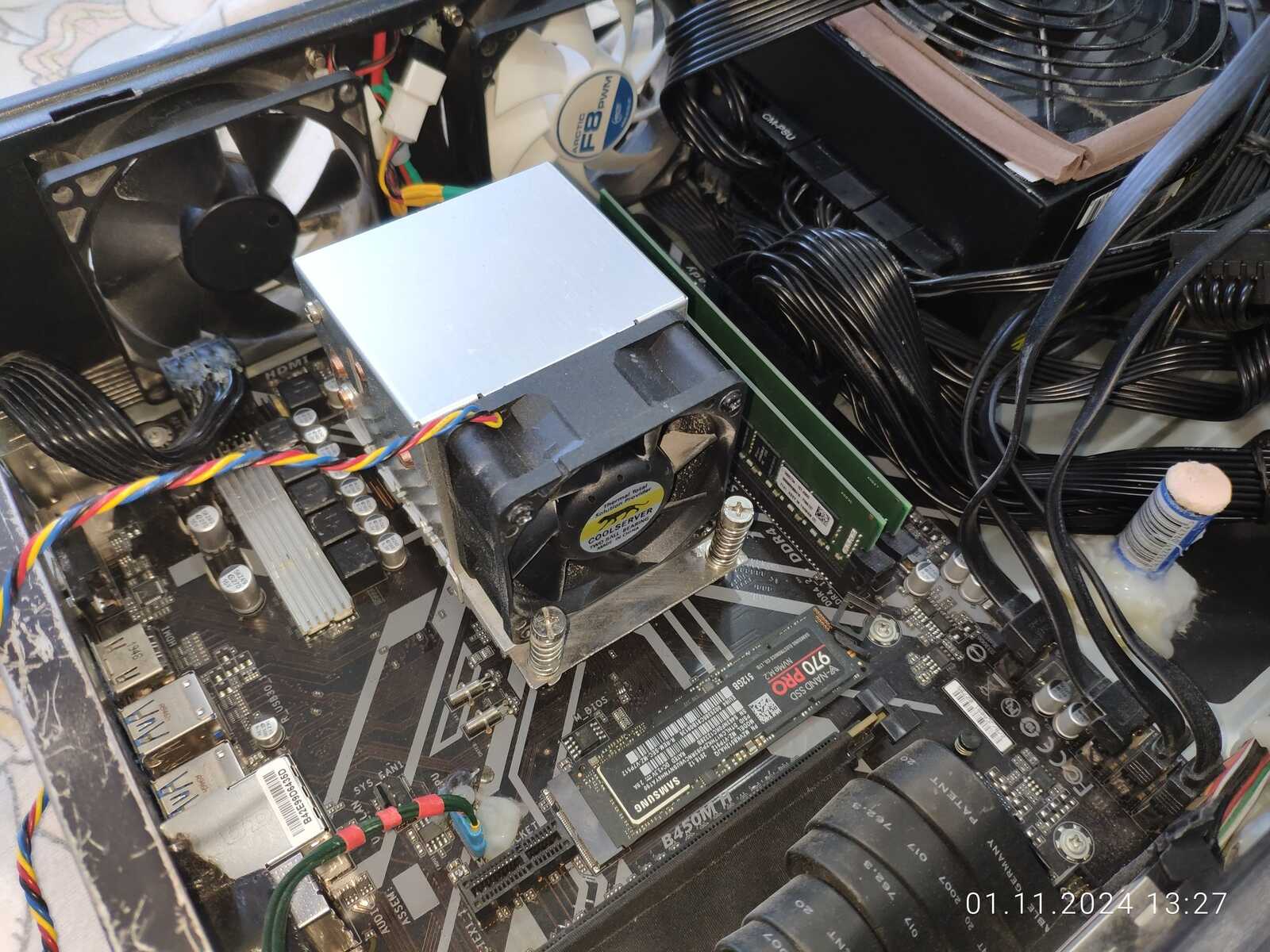

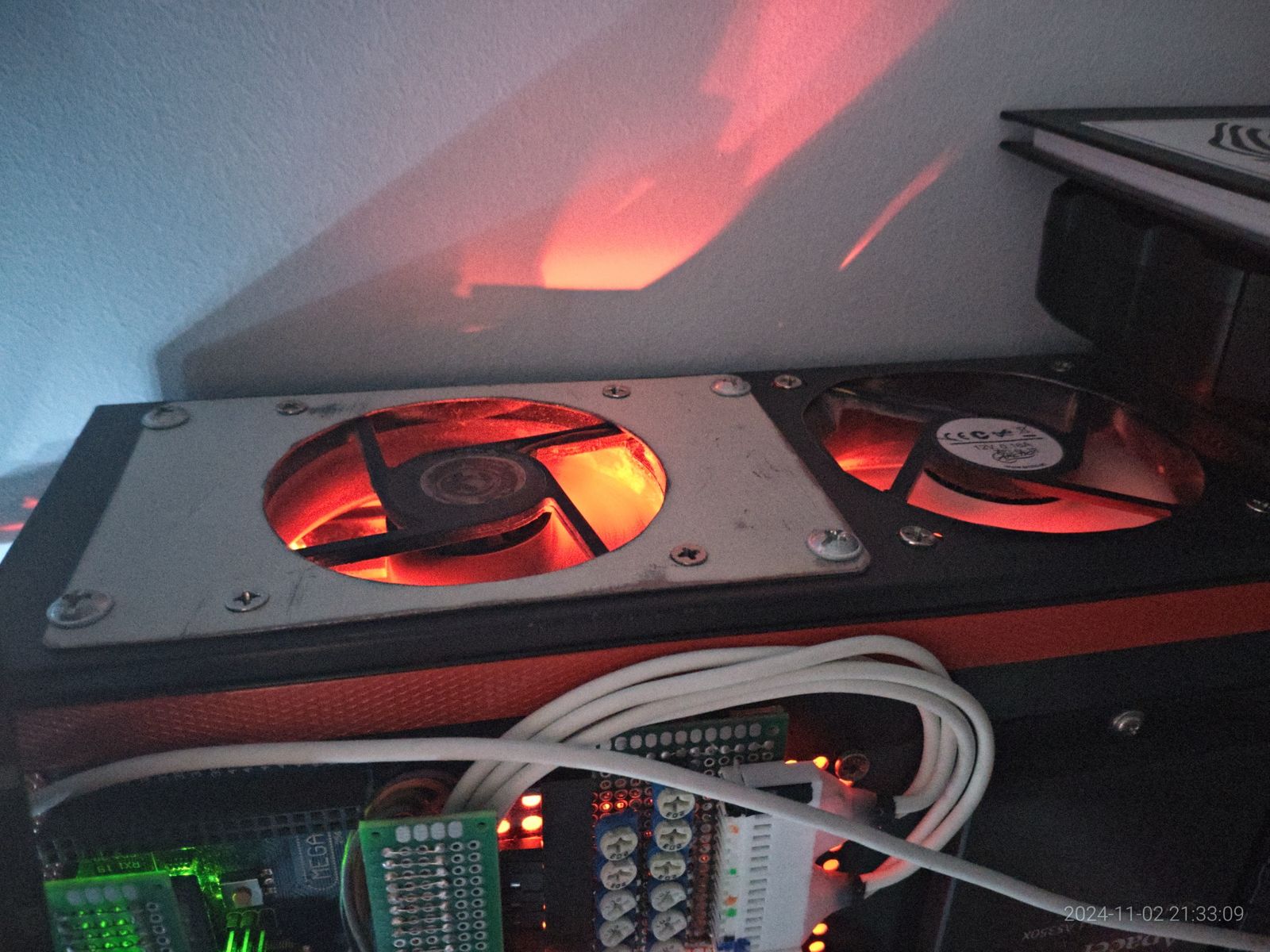

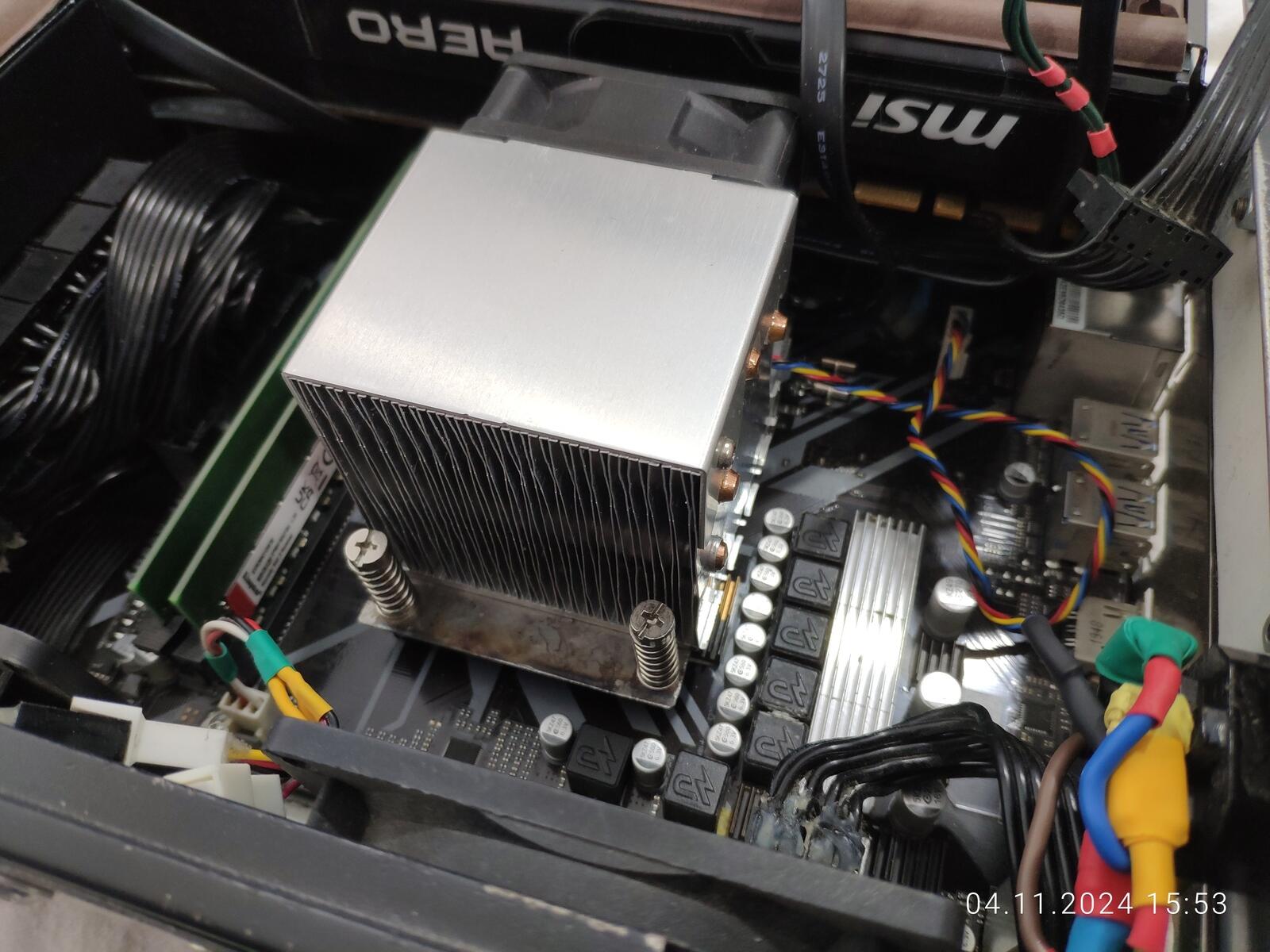

В данный момент за охлаждение Ryzen 7 2700X отвечает модифицированная серверная башня формата 2U, так как компьютер находиться на расстоянии вытянутой руки от меня - система охлаждения настроена на такой уровень шума, чтобы не вызывал дискомфорт при длительном нахождении рядом, в таком режиме данная башня способна отводить порядка ~110 Вт тепла от процессора:

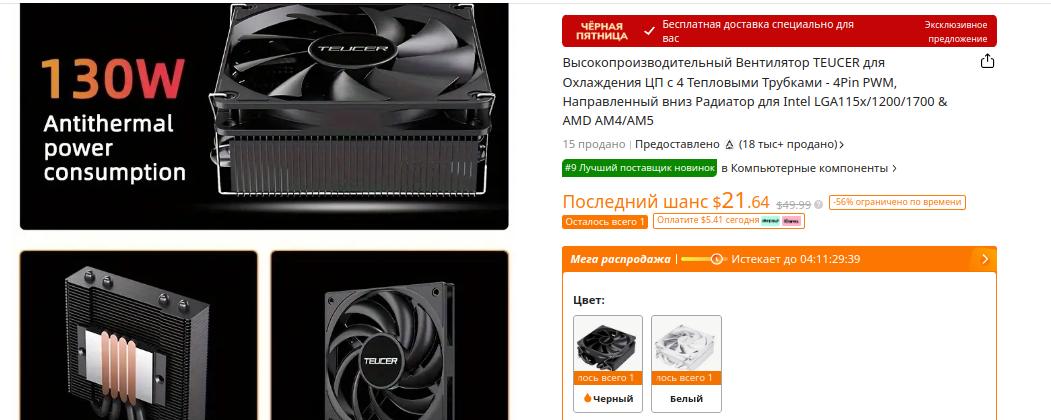

Но я уже давно хотел попробовать что-нибудь другое, более производительное в плане рассеивания тепловой энергии... В итоге была заказана система охлаждения Teucer UT45-4, по заявлениям она способна отвести порядка 130 Вт, что меня более чем устраивало:

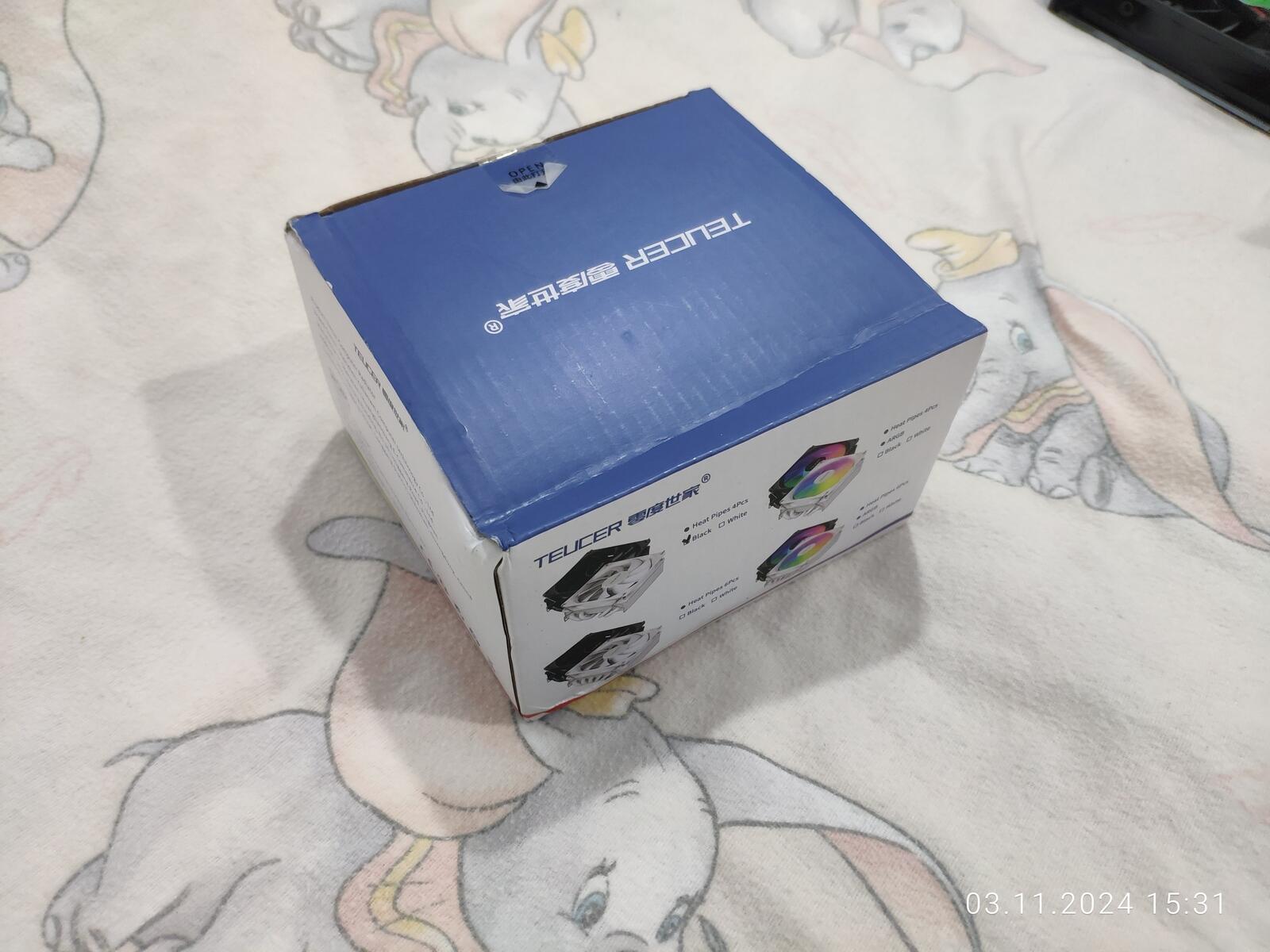

Вот и она, коробка помялась при доставке, но забегая вперёд скажу - производитель ответственно относился к упаковке, внутри ничего не повредилось:

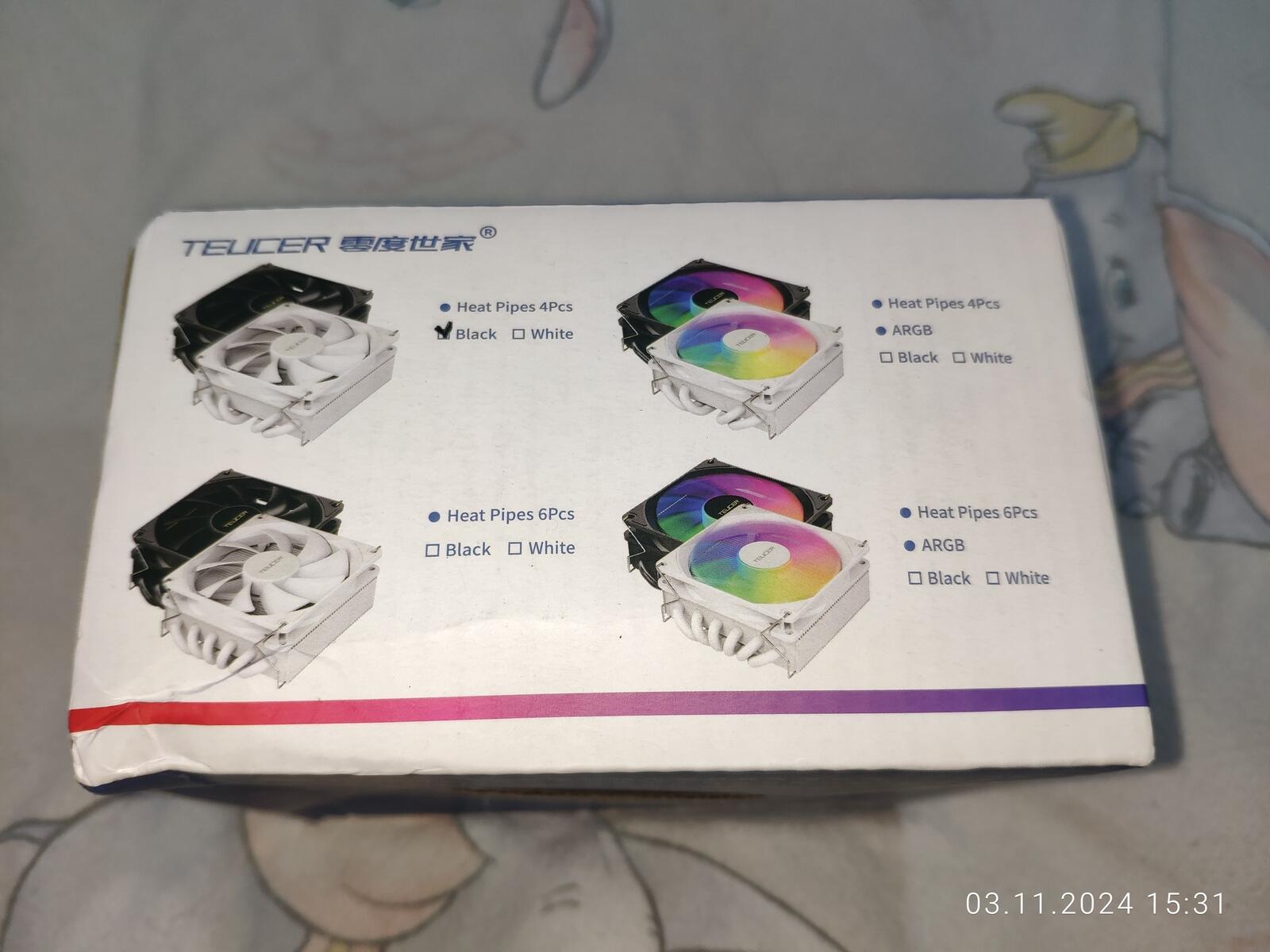

Давайте посмотрим что написано на коробке, с одной стороны указан вариант радиатора, есть на 4 тепловые трубки и на 6, черный и белый вариант, с подсветкой и без, у меня же вариант без подсветки на 4 трубки.

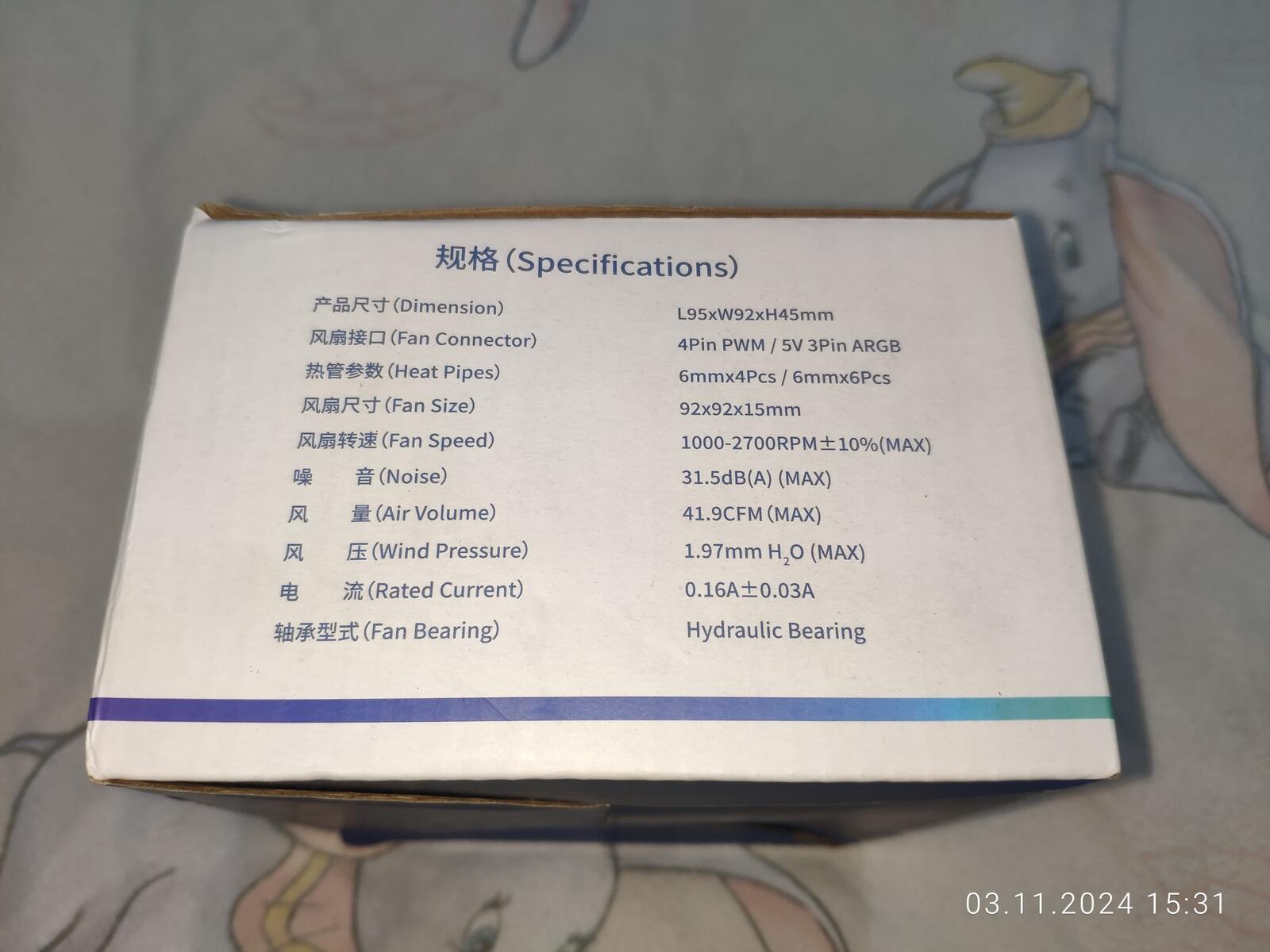

На следующей стороне нашлись спецификации, так указаны габариты 95x92x45 mm., размер вентилятора 92x92x15 mm., обороты 1000-2700, шум до 31.5 dB, воздушный поток до 41.9 CFM, давление до 1.97 mm. H2O, гидравлический подшипник, но я специально составил под конец электрические характеристики вентилятора... Коннектор вентилятора 4Pin PWM и 5V 3Pin ARGB, и вот второе меня немного пугает, оно конечно относится к другой версии СО, но вдруг и моя версия тоже на 5 вольт...

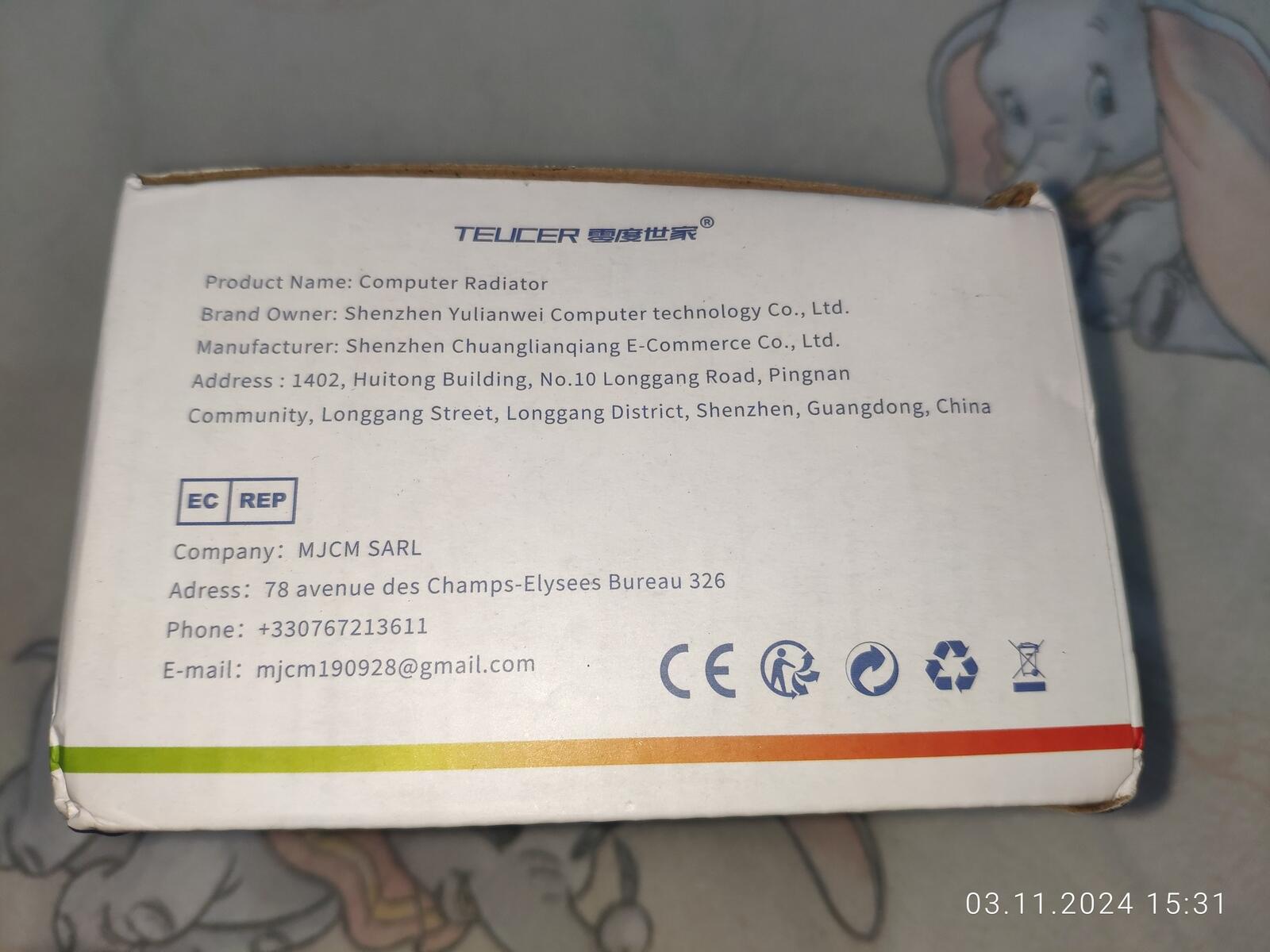

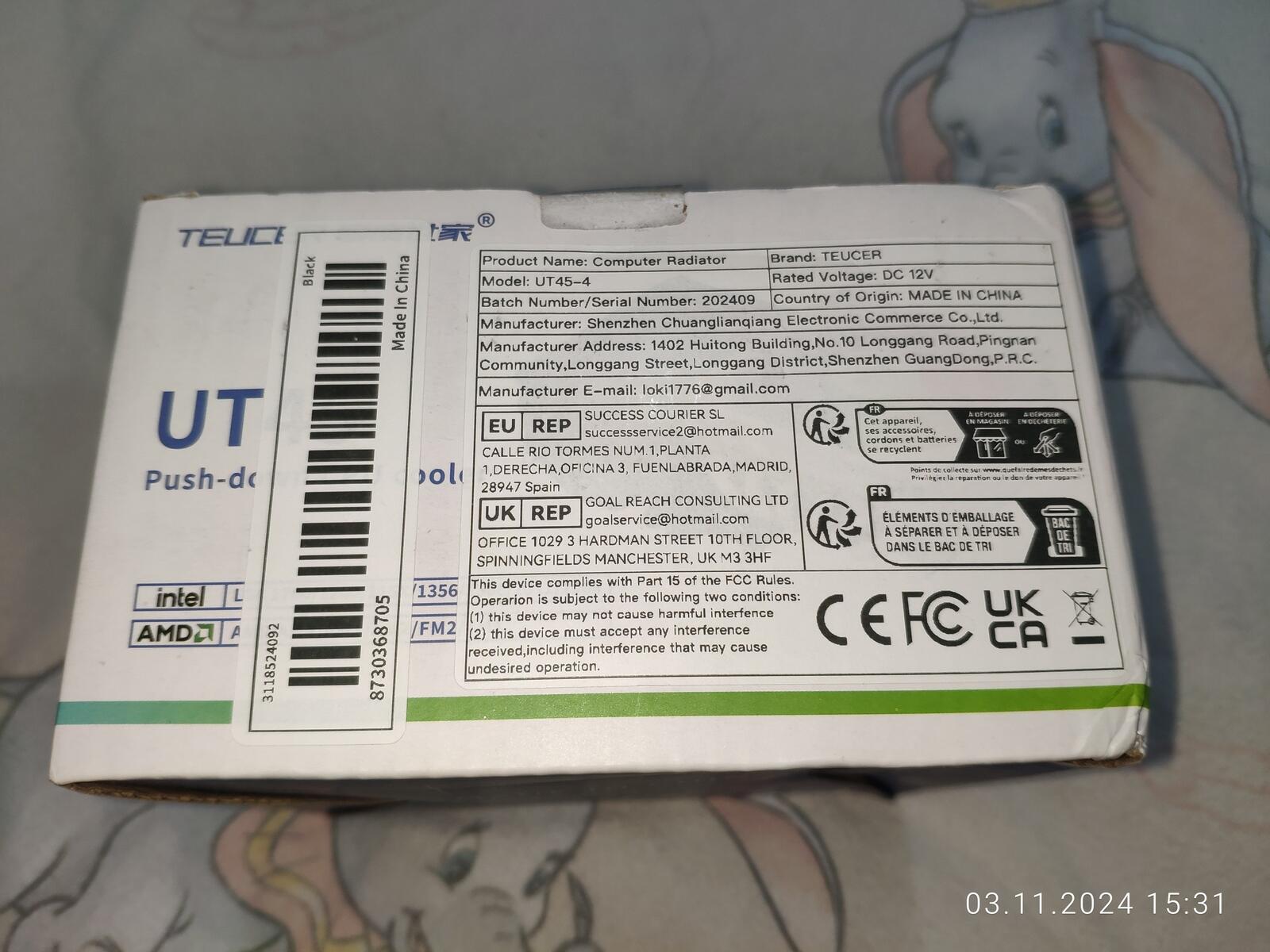

Хотя всё нормально, на другой стороне указано расчётное напряжение 12 вольт, особенно позабавила дата 2024-09 в международном формате ISO8601 вместо серийного номера, судя по всему это дата производства:

В общем китайцы сами запутались в своей писанине судя по всему, ничего интересного больше не нашлось на коробке:

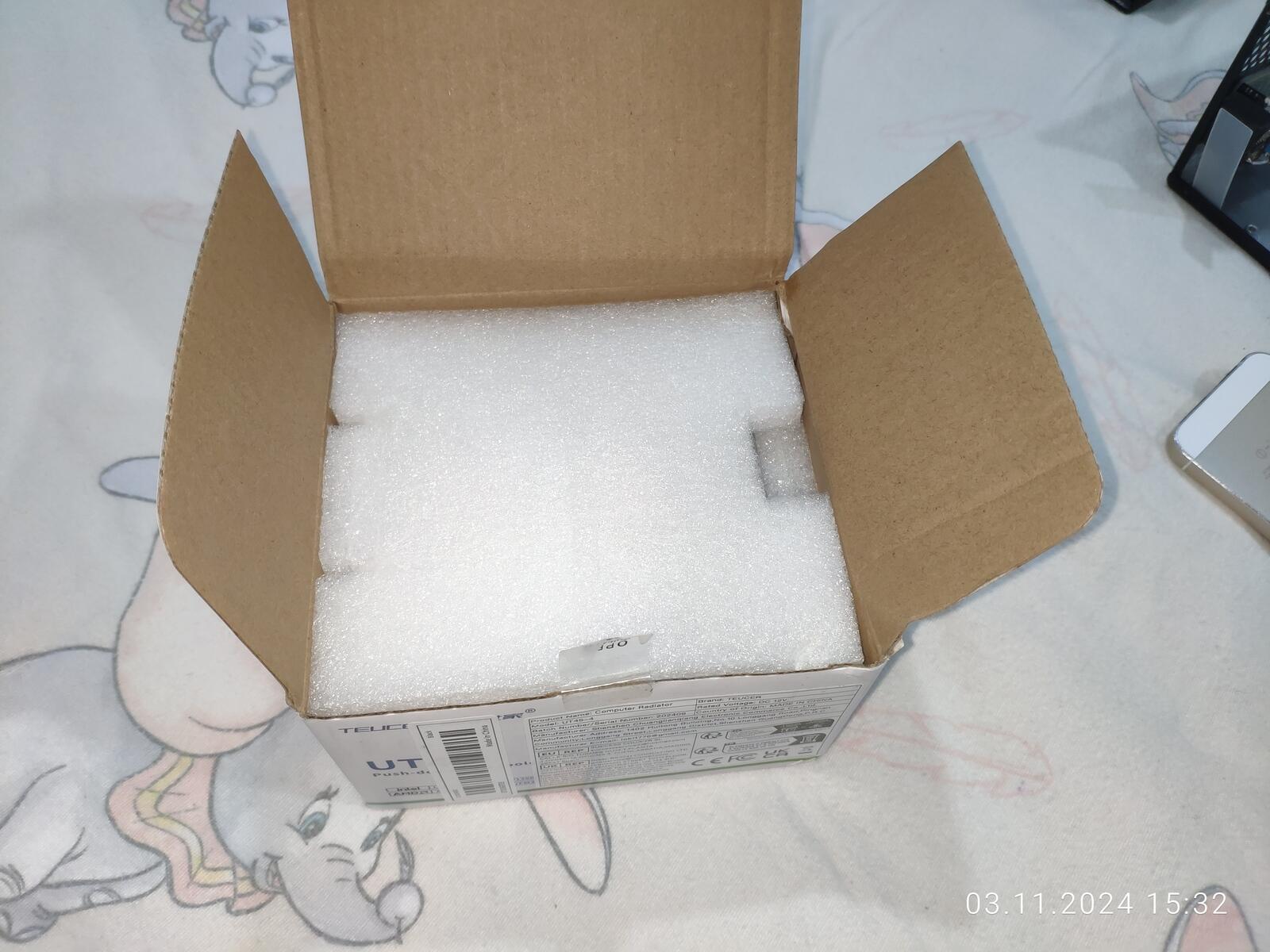

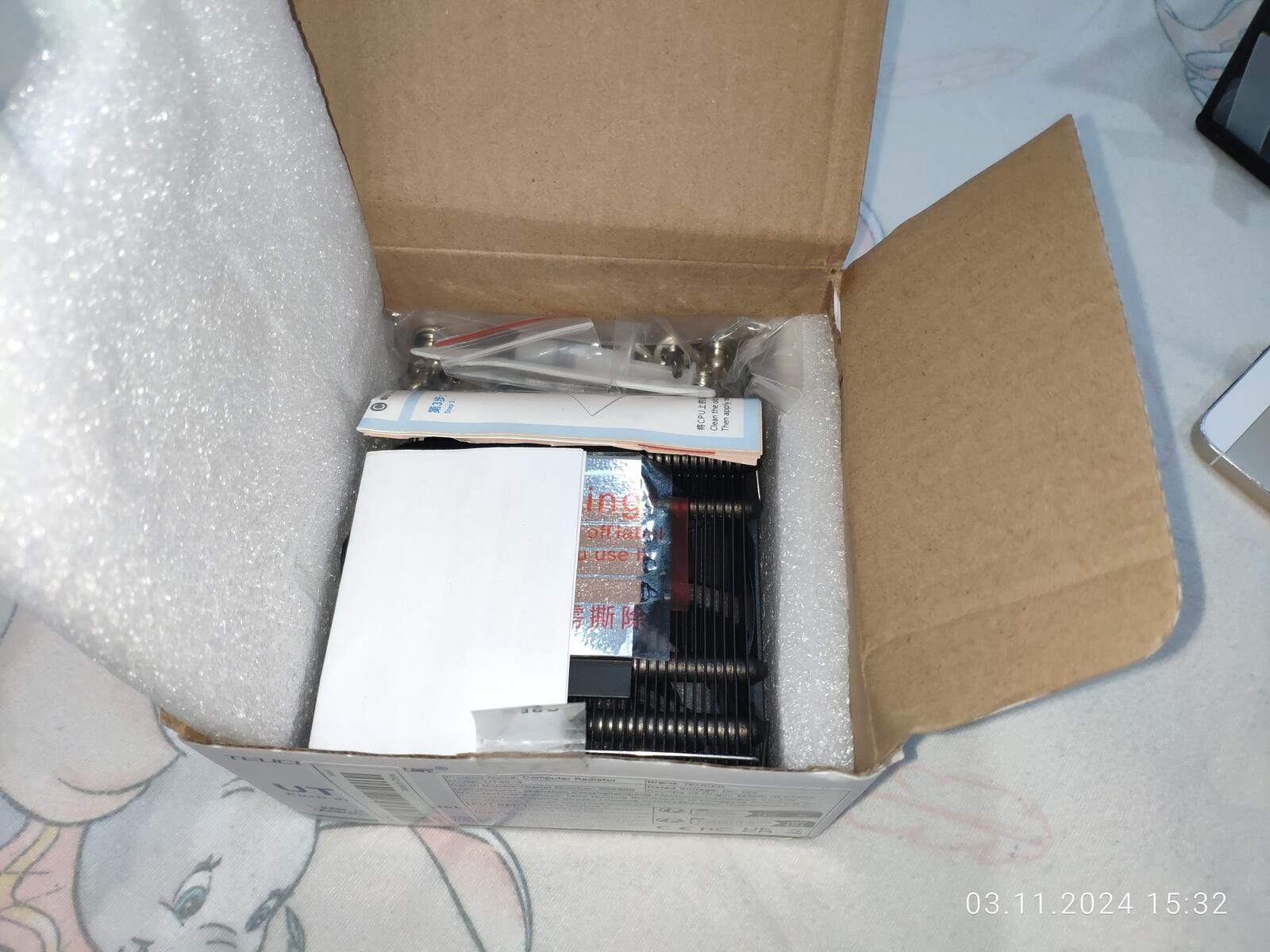

Как я уже говорил ранее - производитель хорошо позаботился об упаковке, потому всё приехало без повреждений благодаря толстому слою мягкой пены вокруг радиатора:

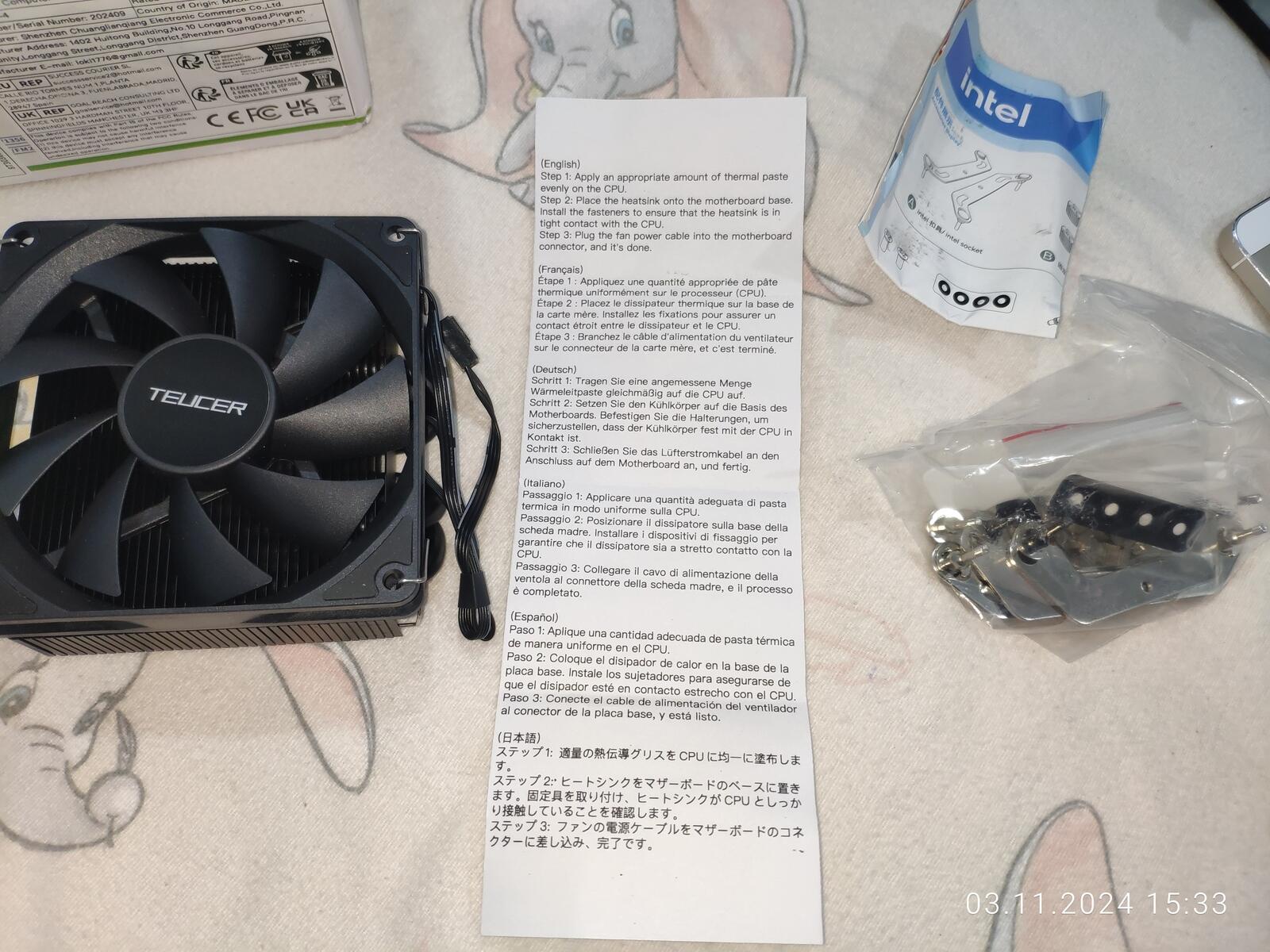

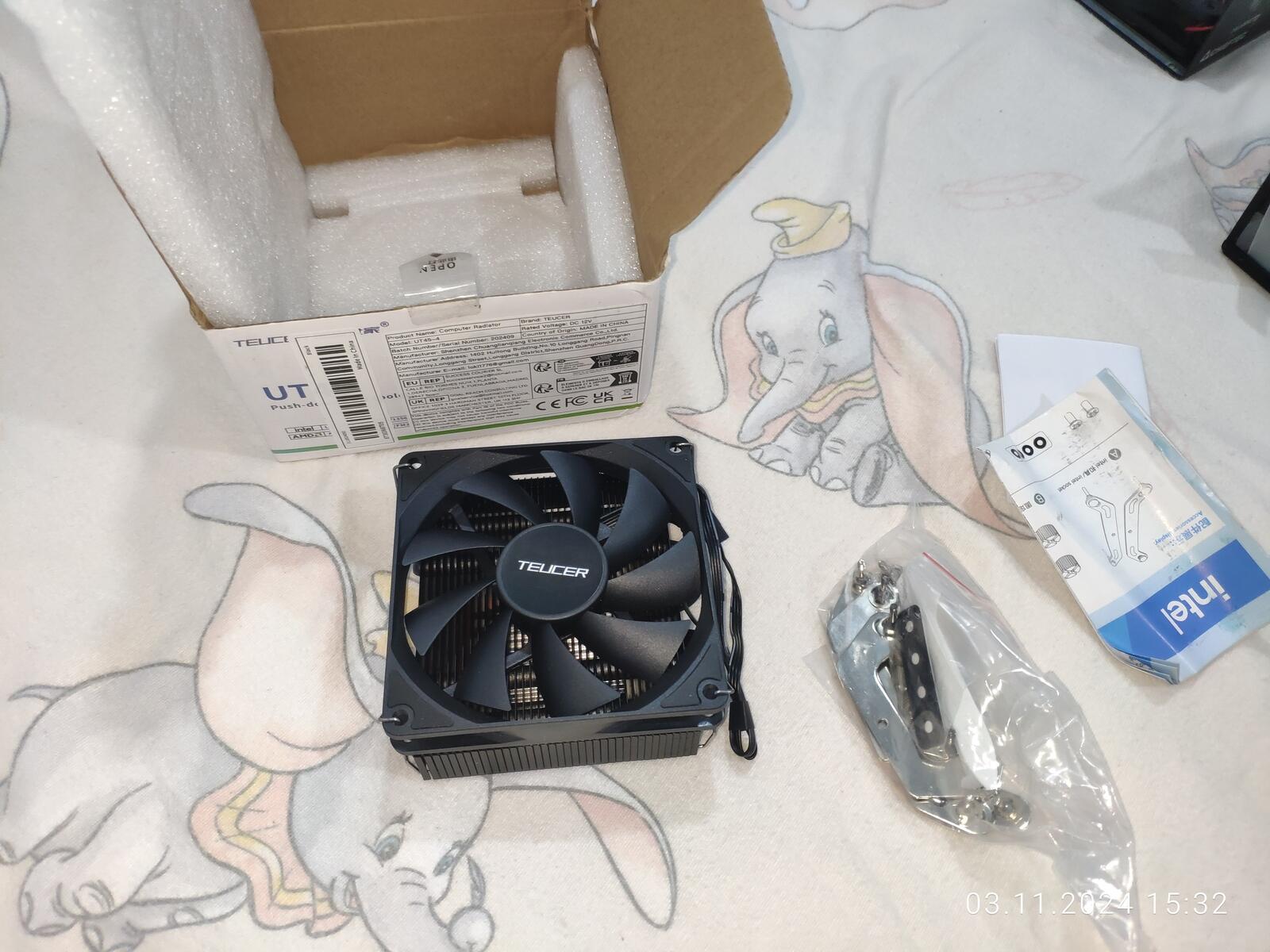

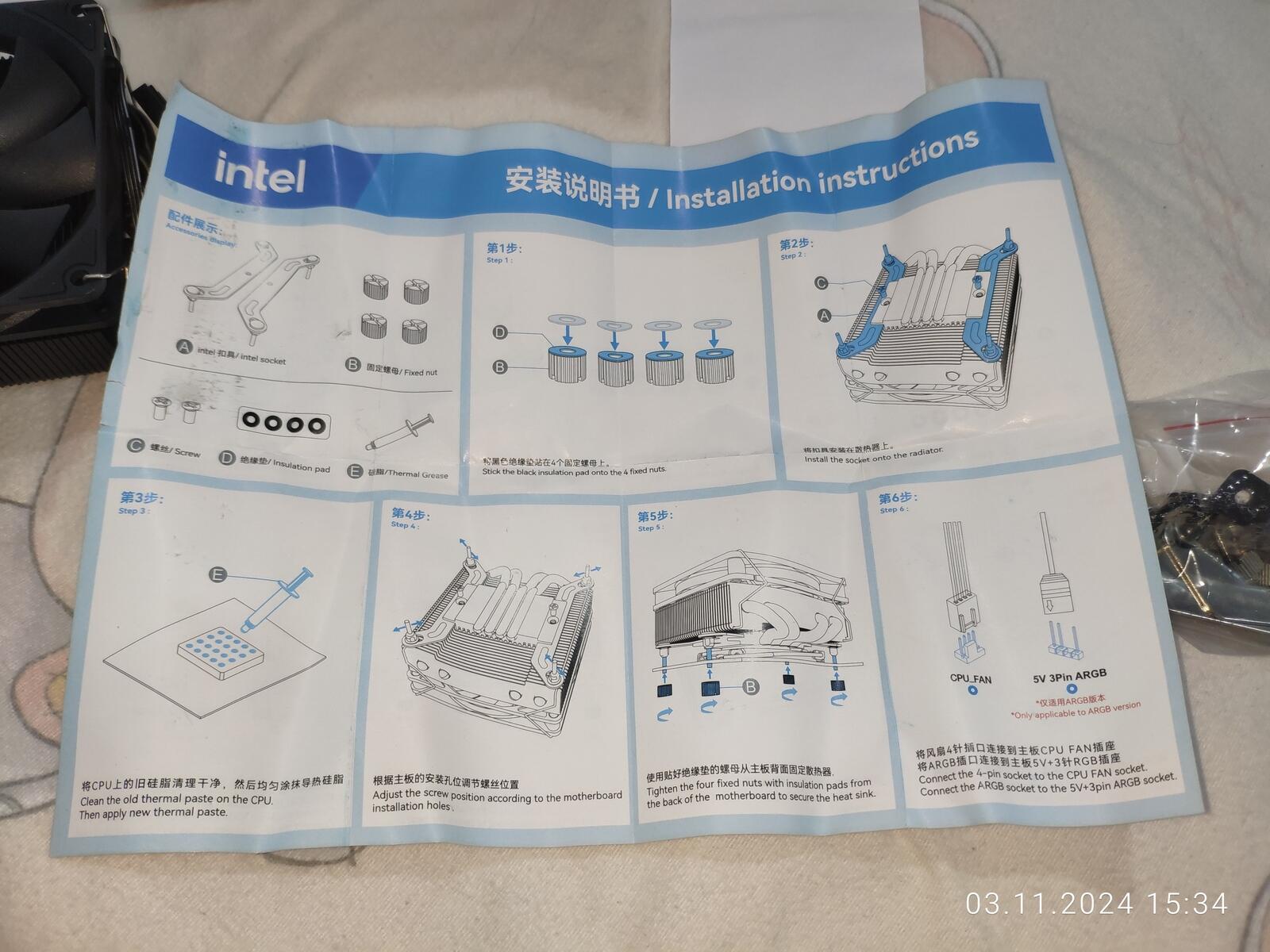

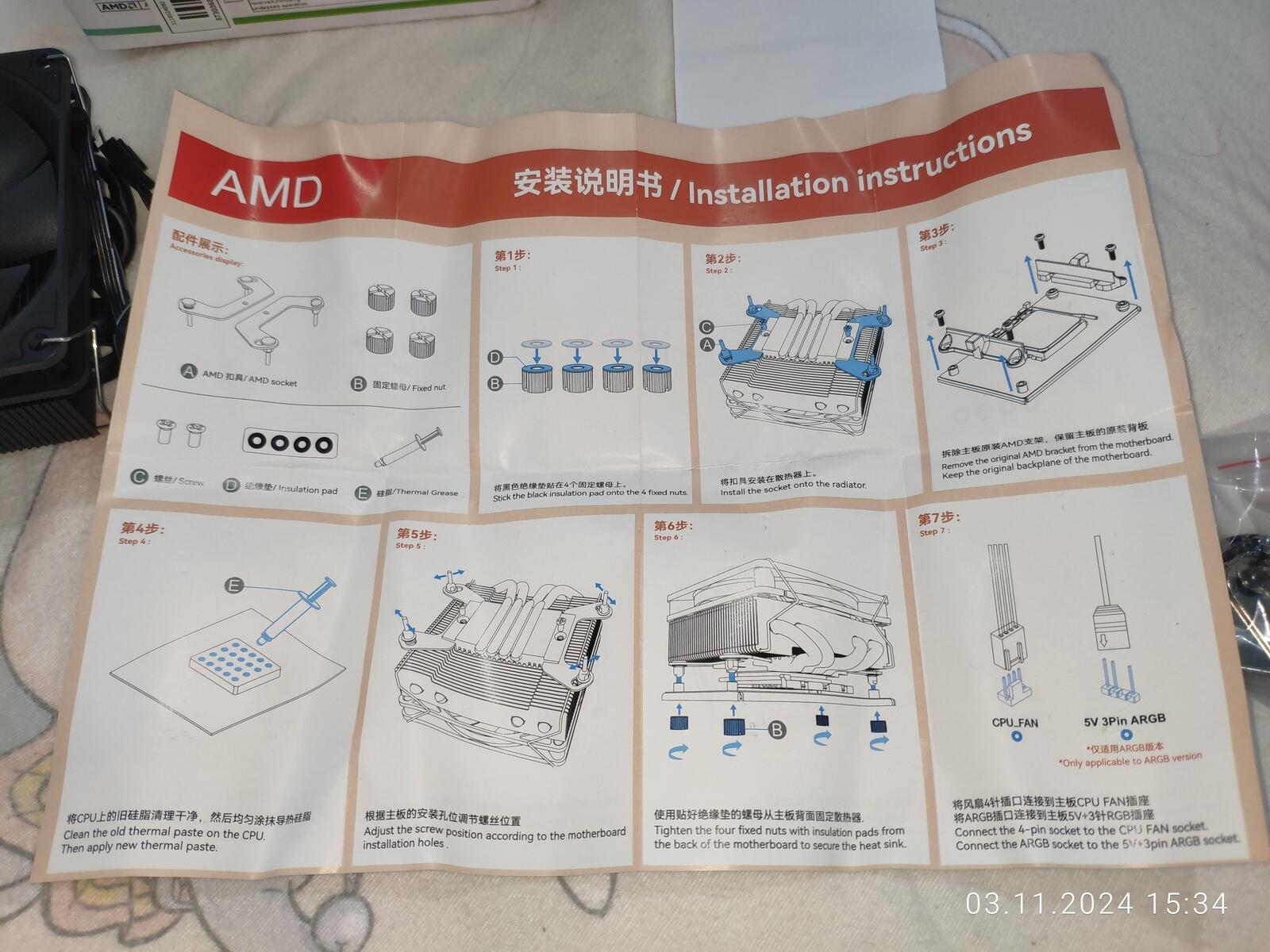

В комплекте есть две бумажки с инструкциями, одна краткая на разных языках, вторая подробная с иллюстрациями для AMD/Intel процессоров:

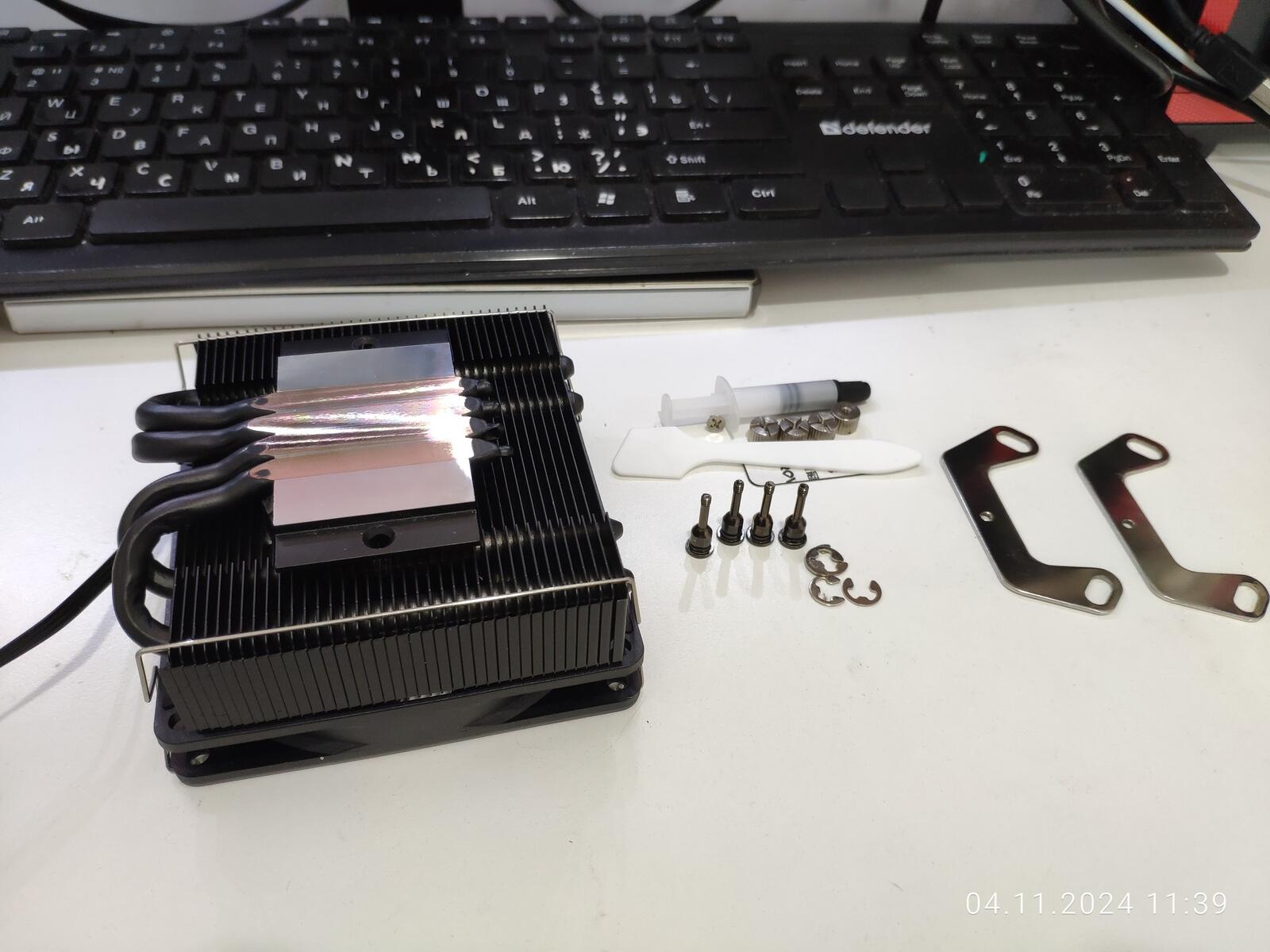

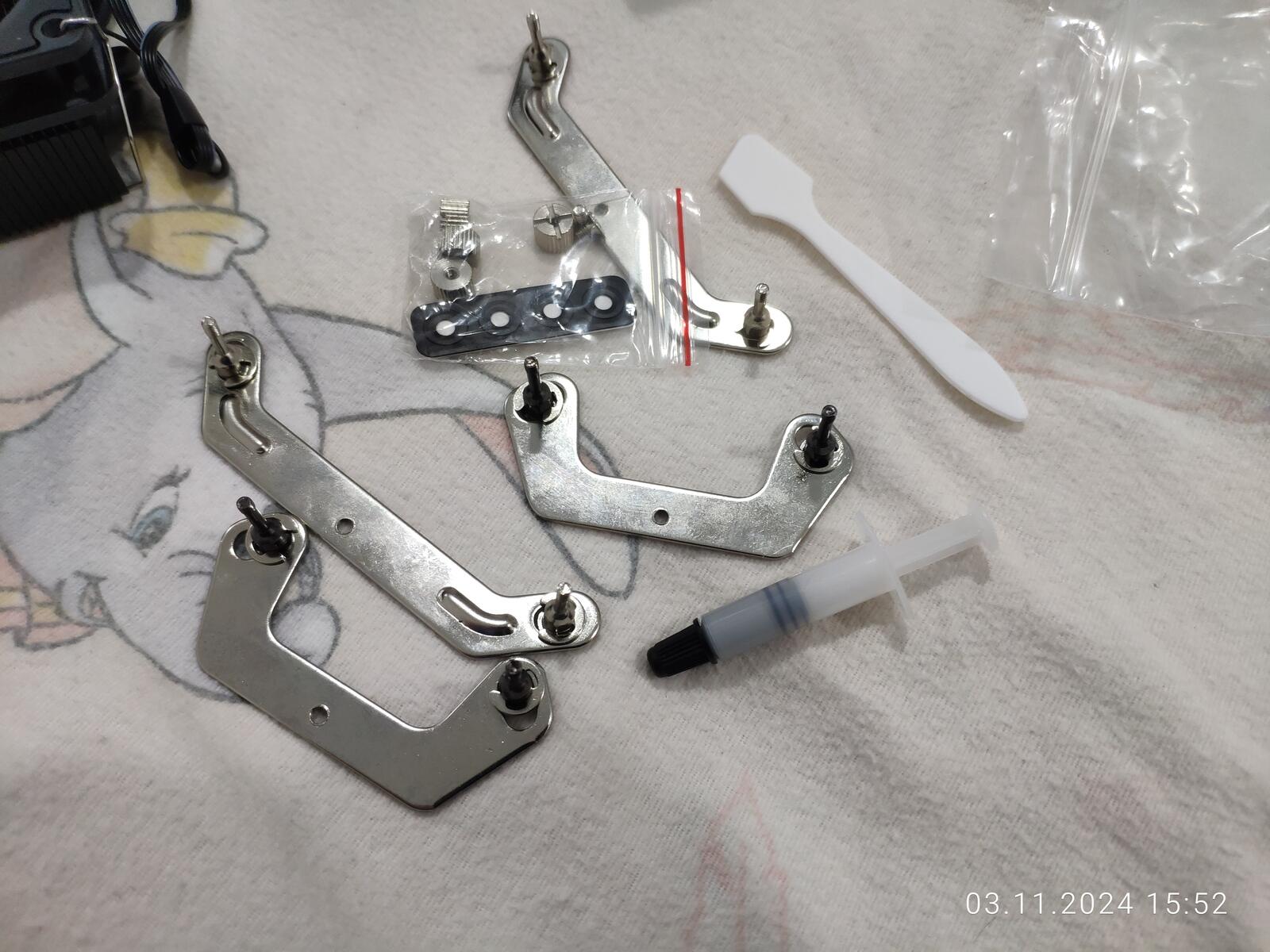

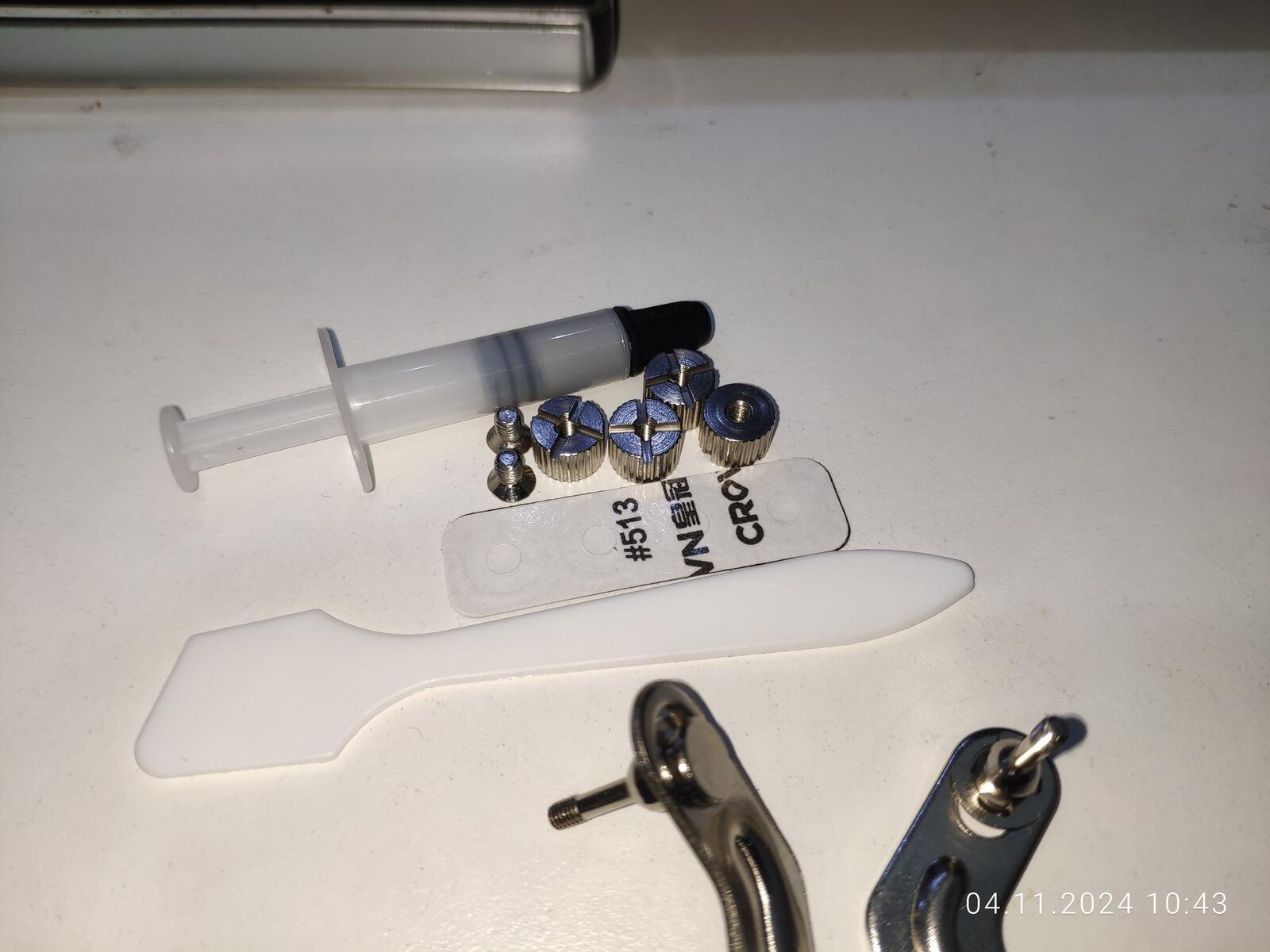

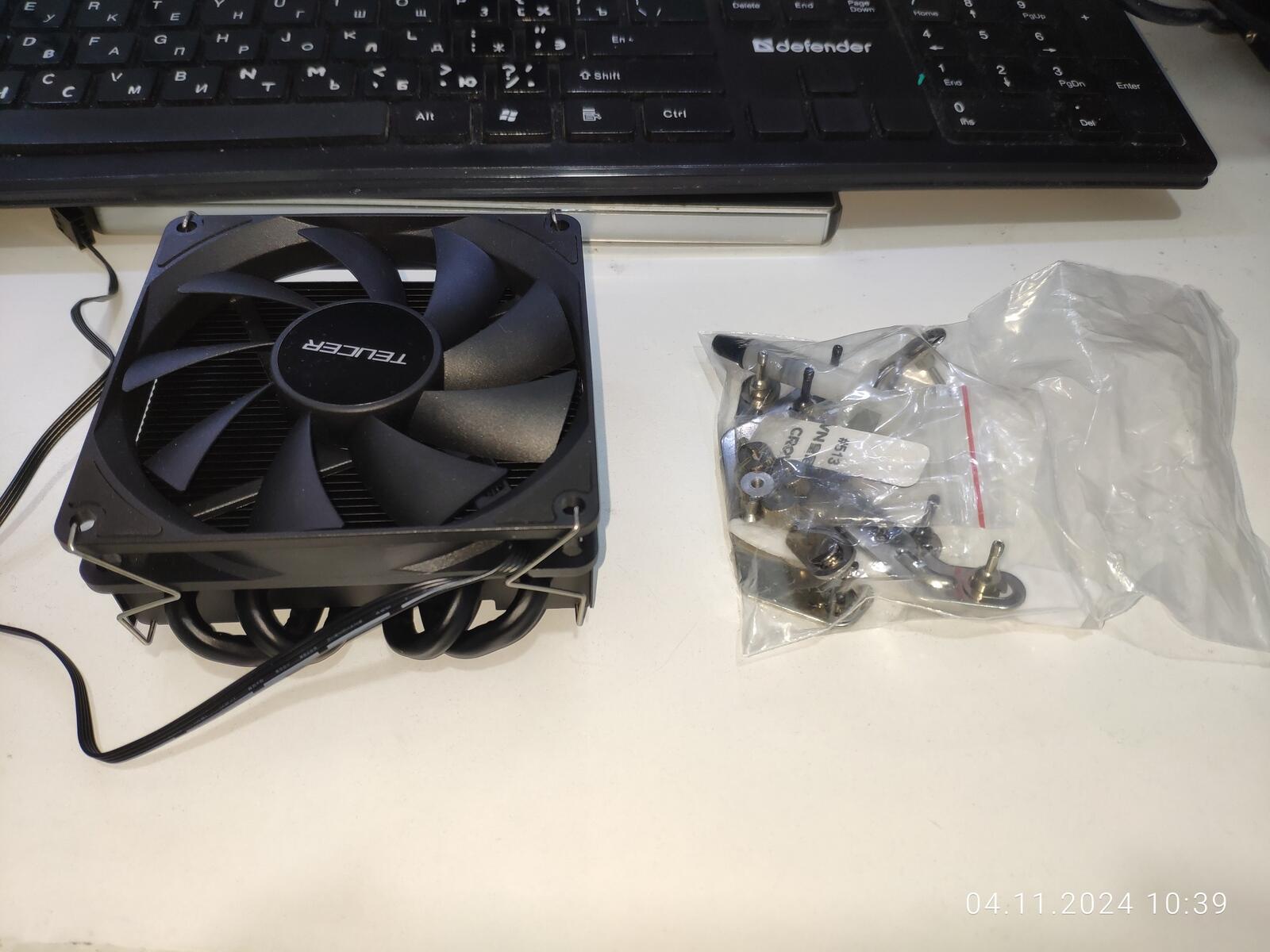

Так же в комплекте был пакетик с креплениями и термопастой серого цвета:

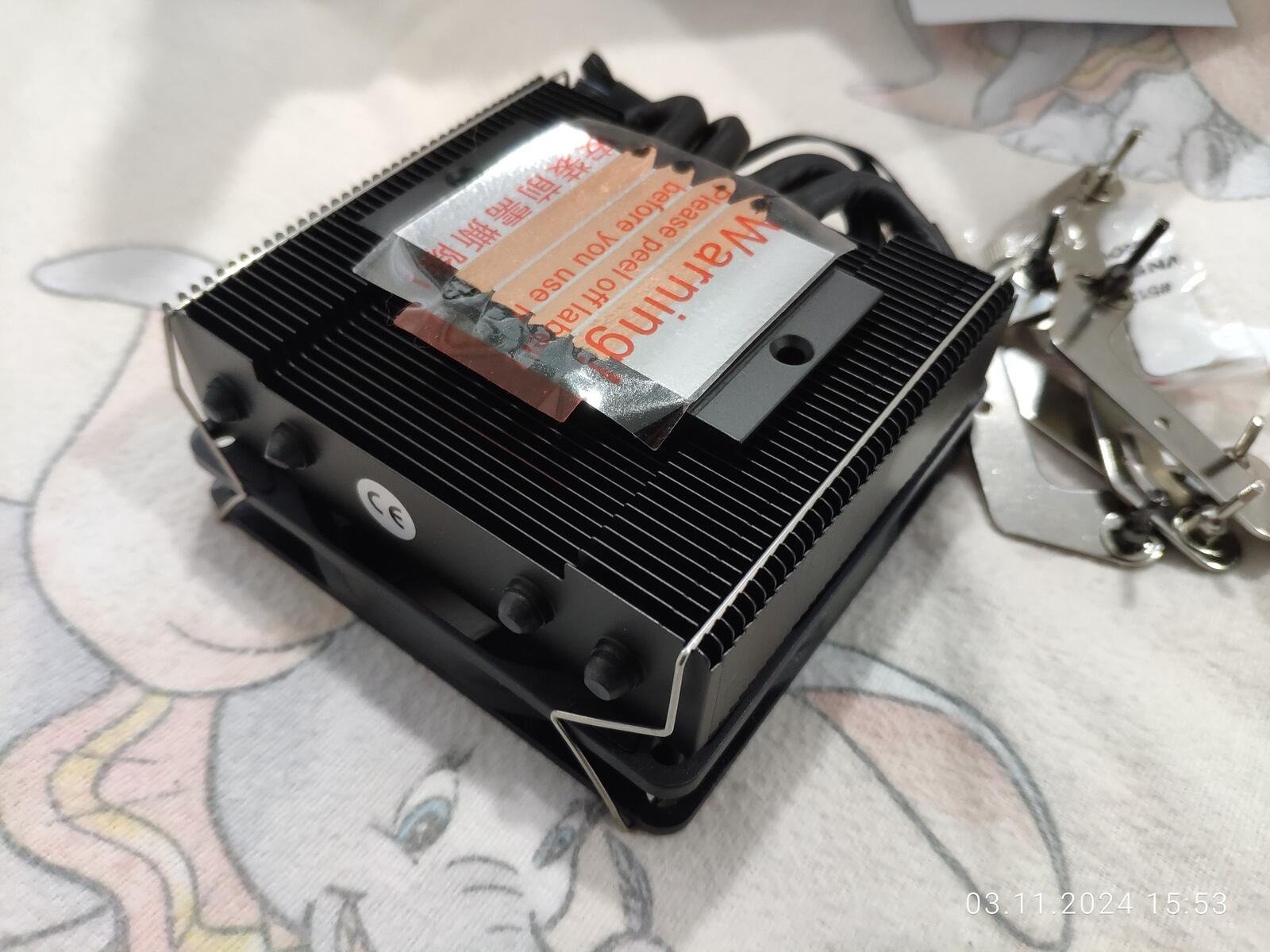

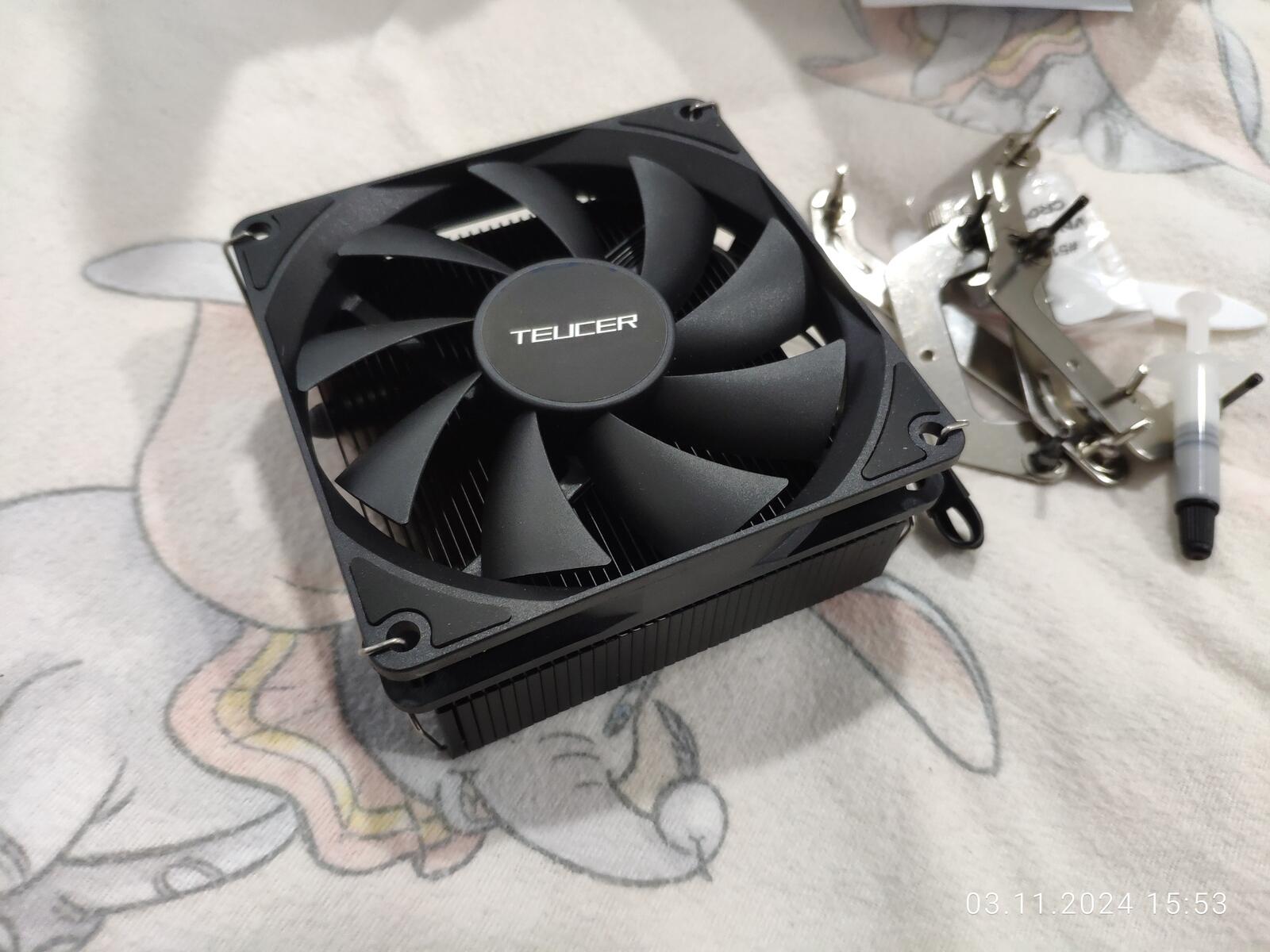

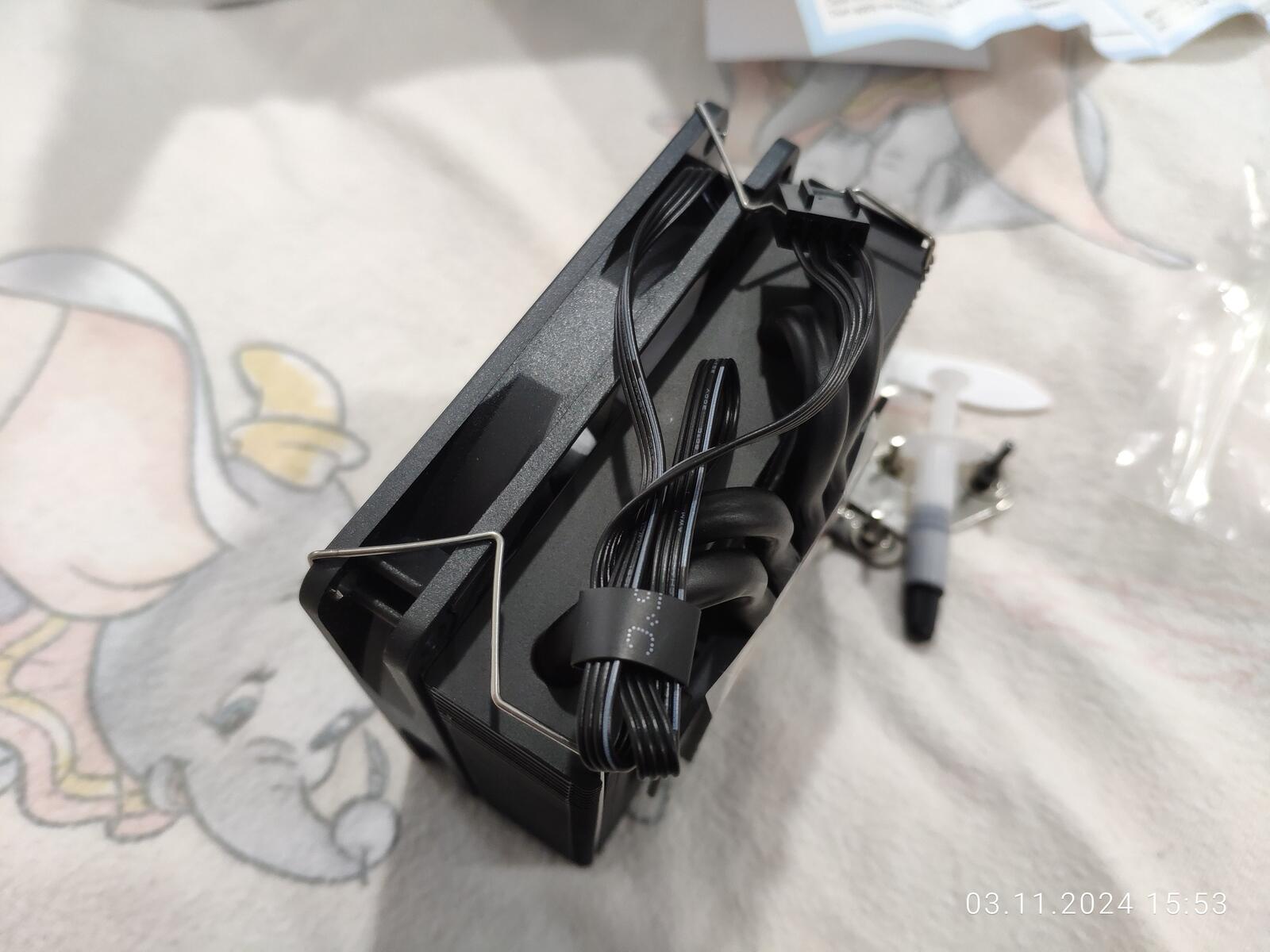

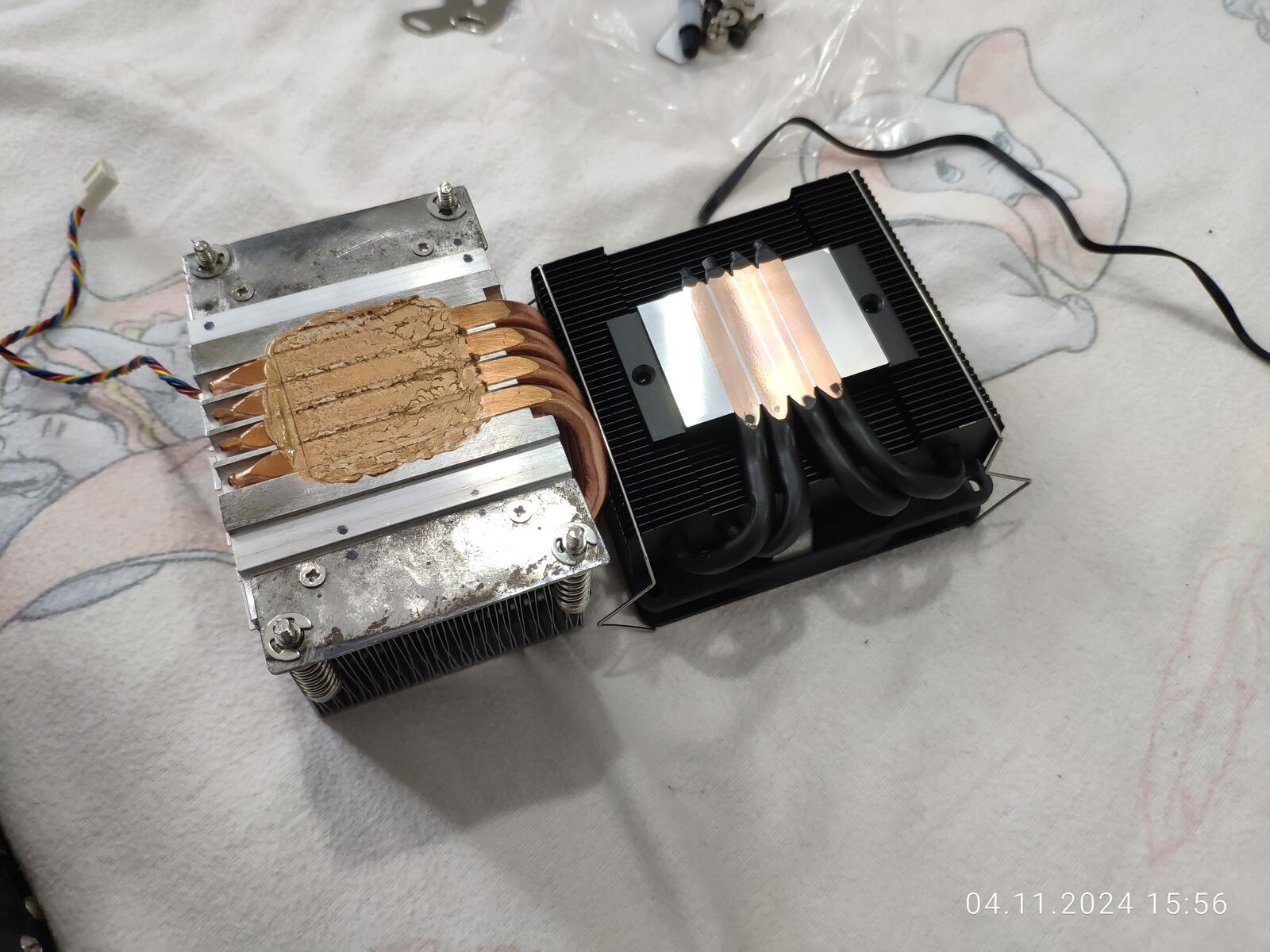

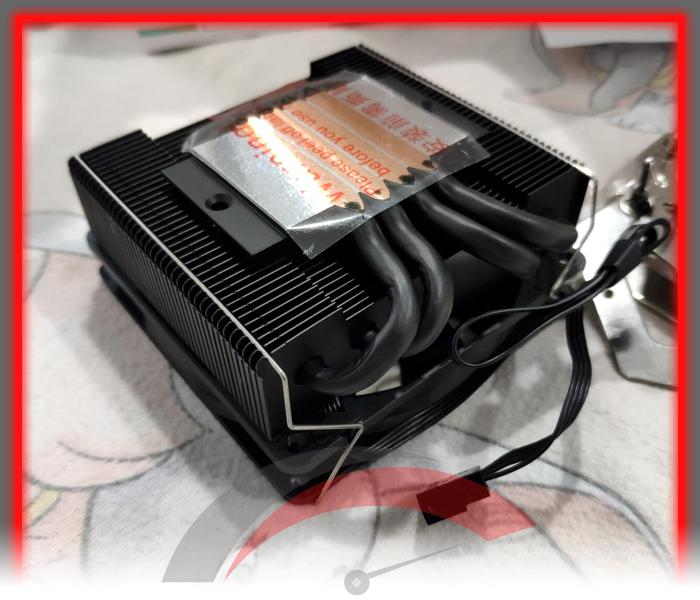

Вот и радиатор, если честно, я уже сомневаюсь, что он будет лучше моей модифицированной серверной башни формата 2U...

Но стоит признать, выглядит новый радиатор весьма прилично и аккуратно, хотя всё равно его не будет видно после сборки в ПК:

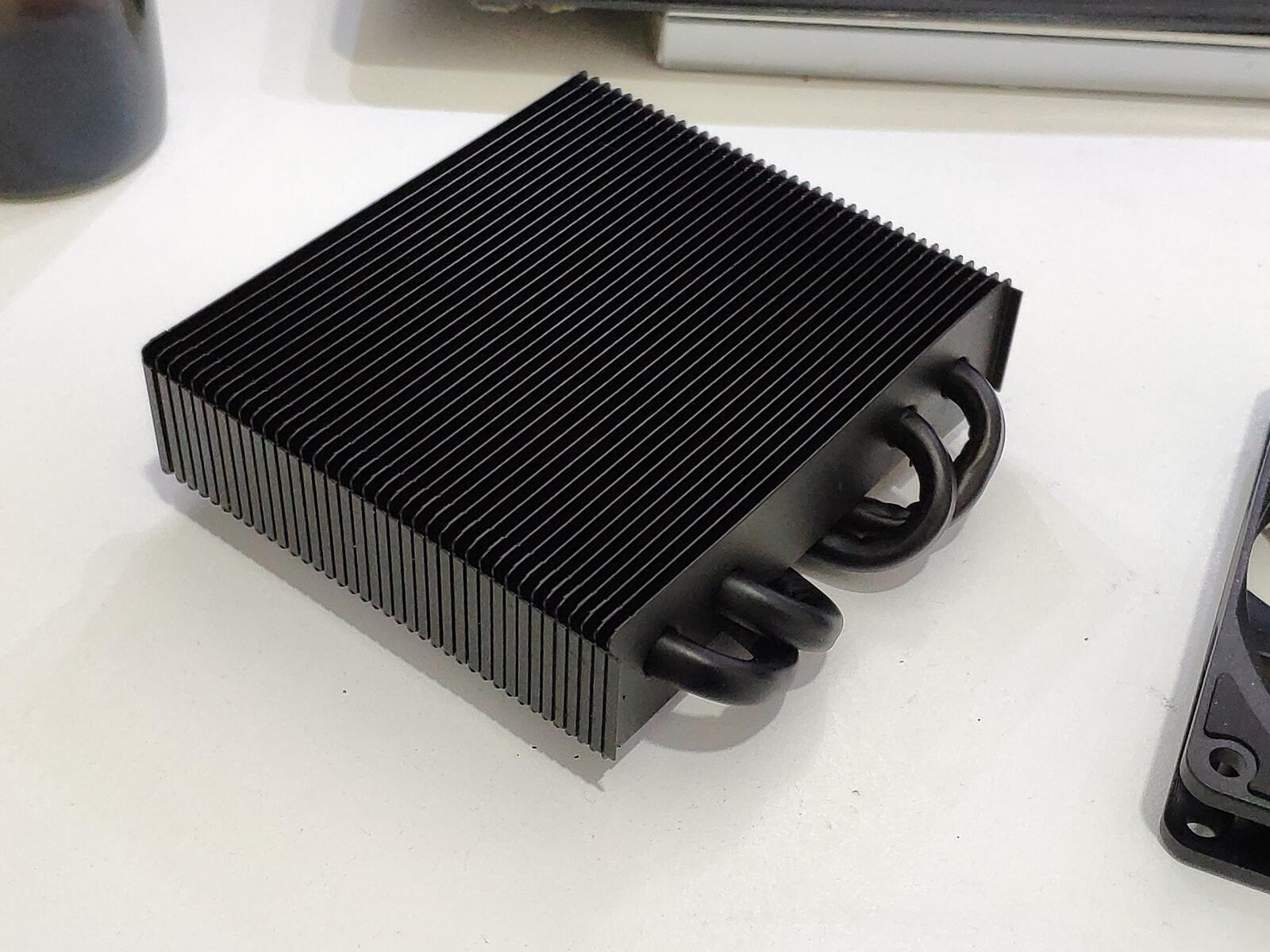

Просвет радиатора оптимальный, тут претензий вообще никаких, китайцы явно уже опытные и знали как лучше производить радиатор, чтобы он продувался нормально:

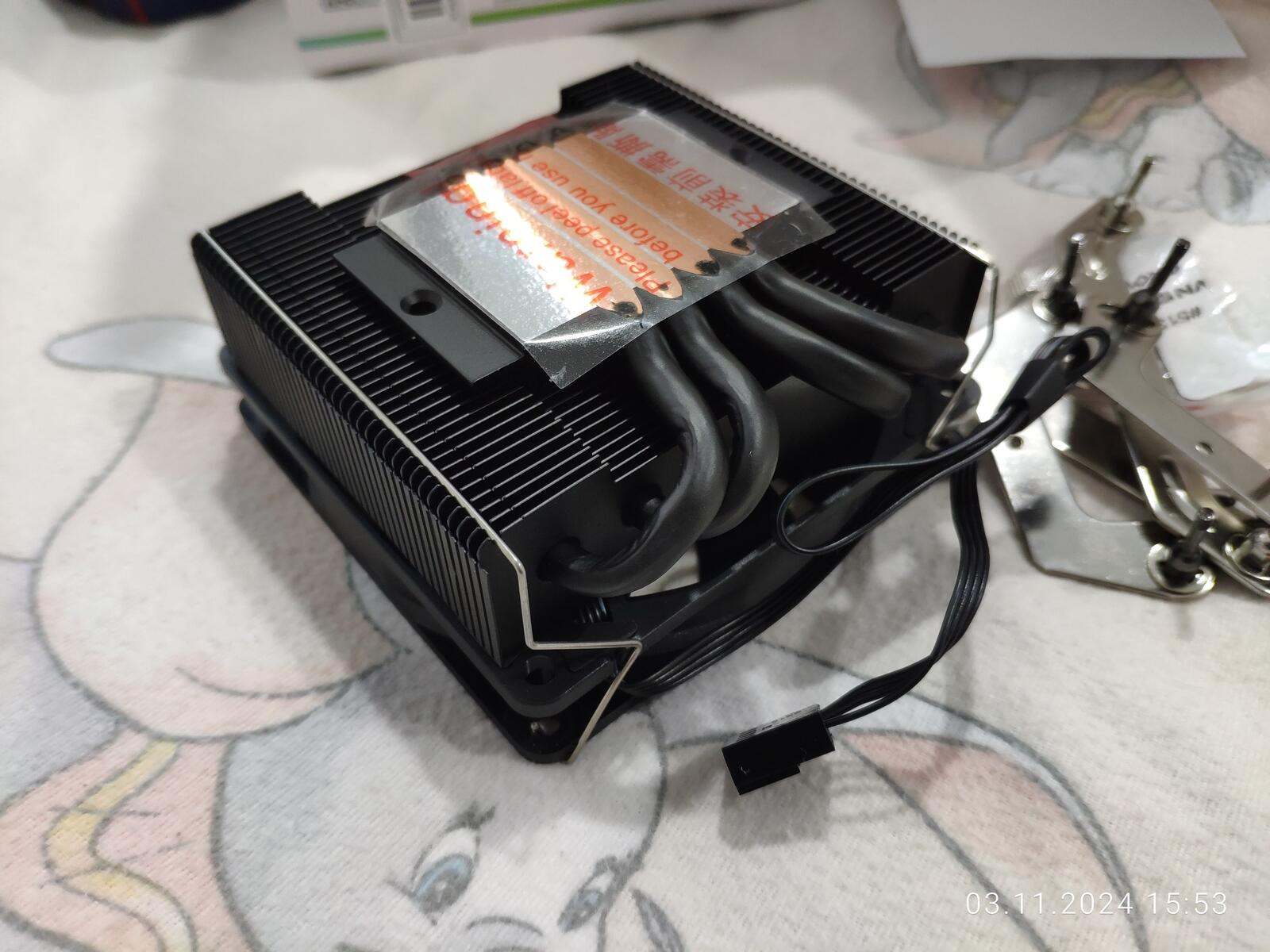

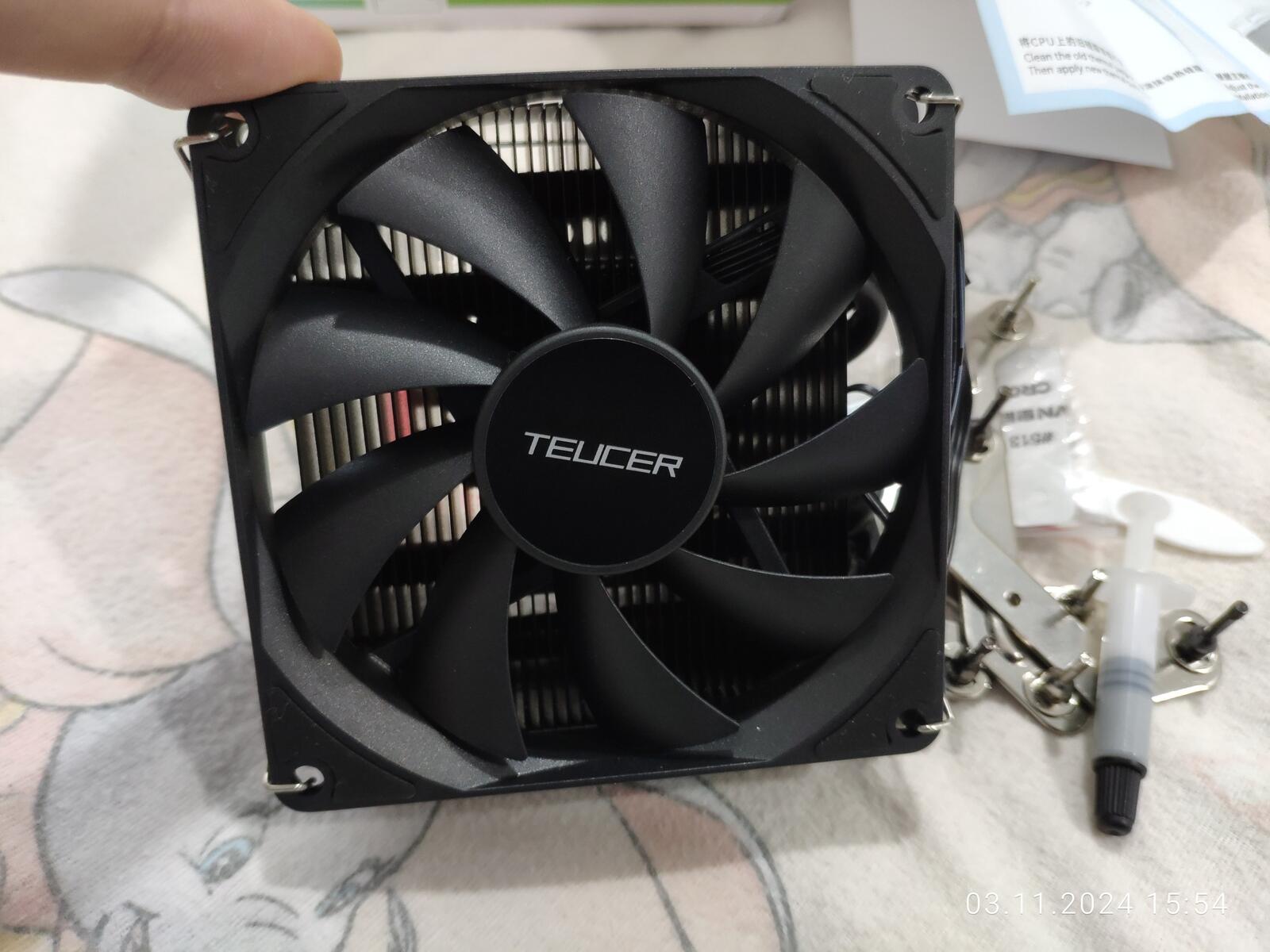

Ну что, давайте пристальнее посмотрим на новую СО:

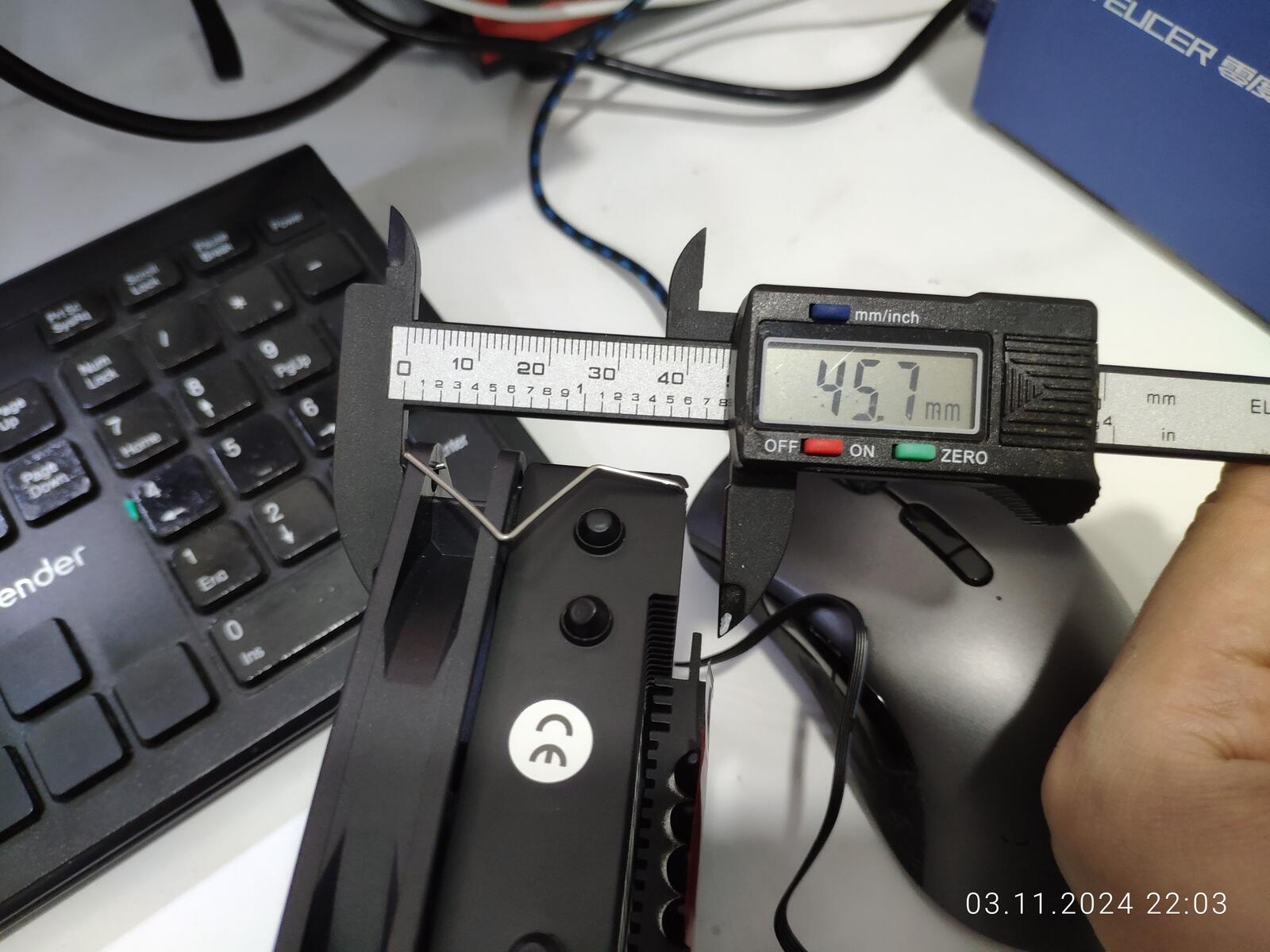

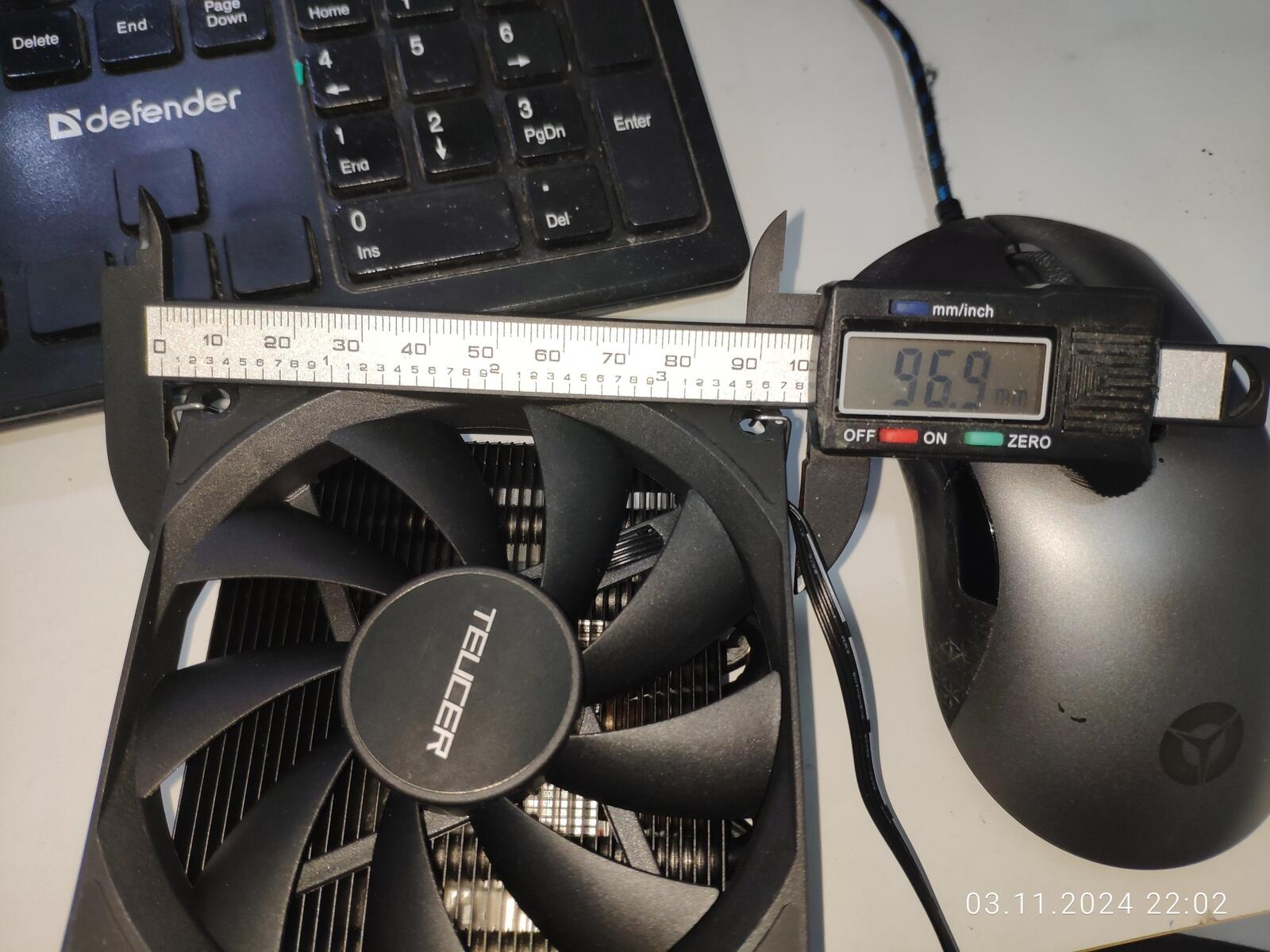

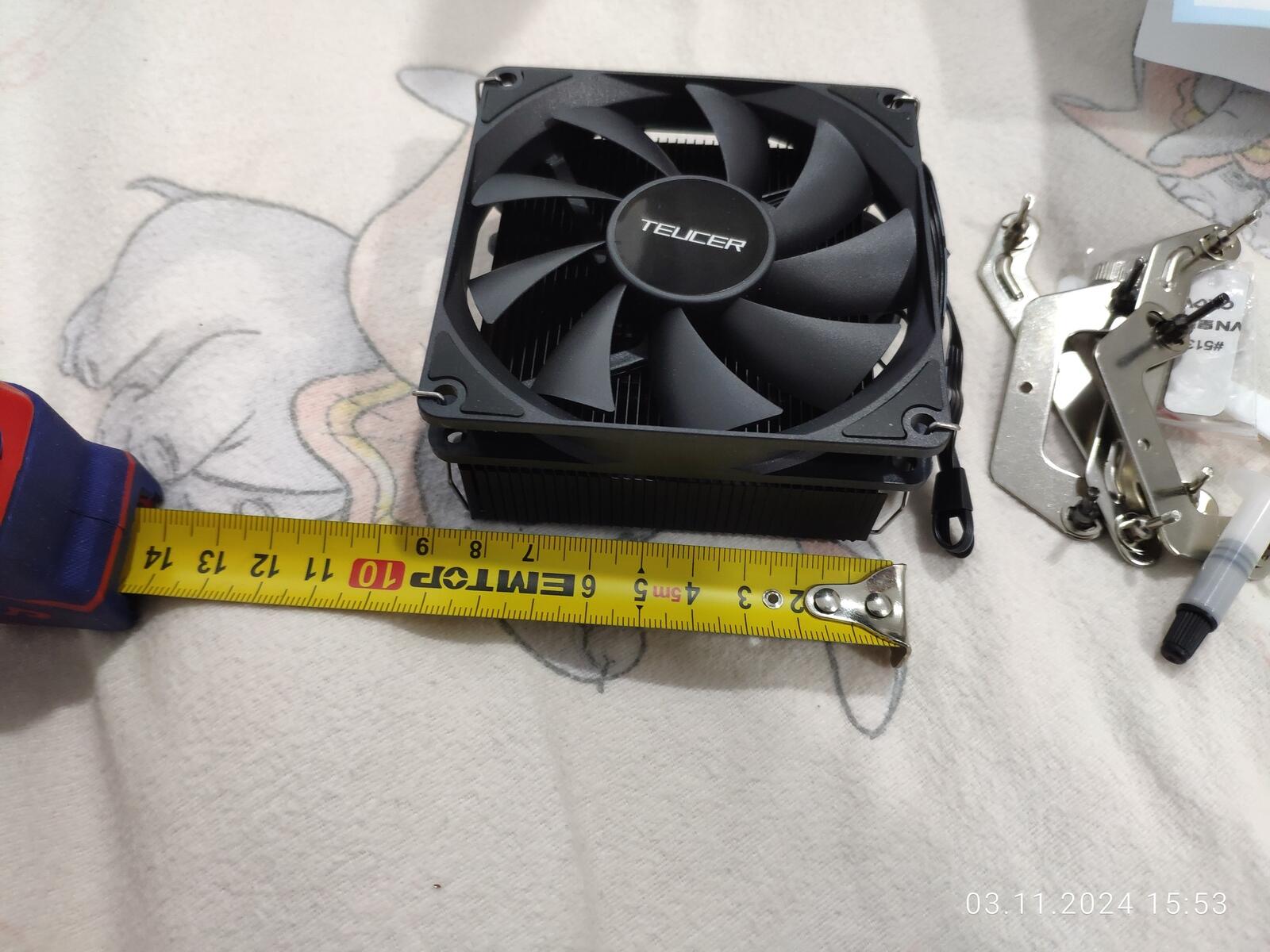

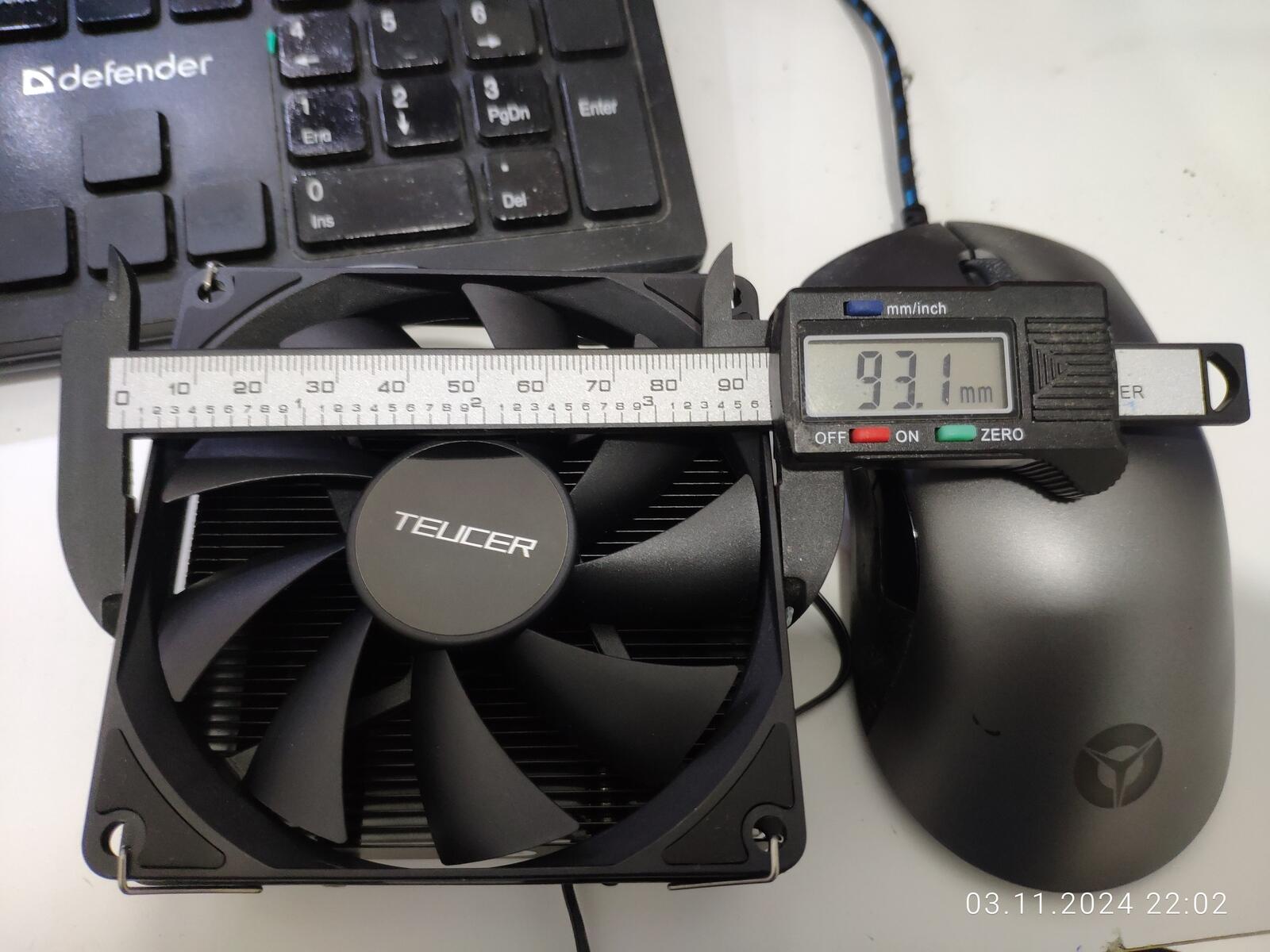

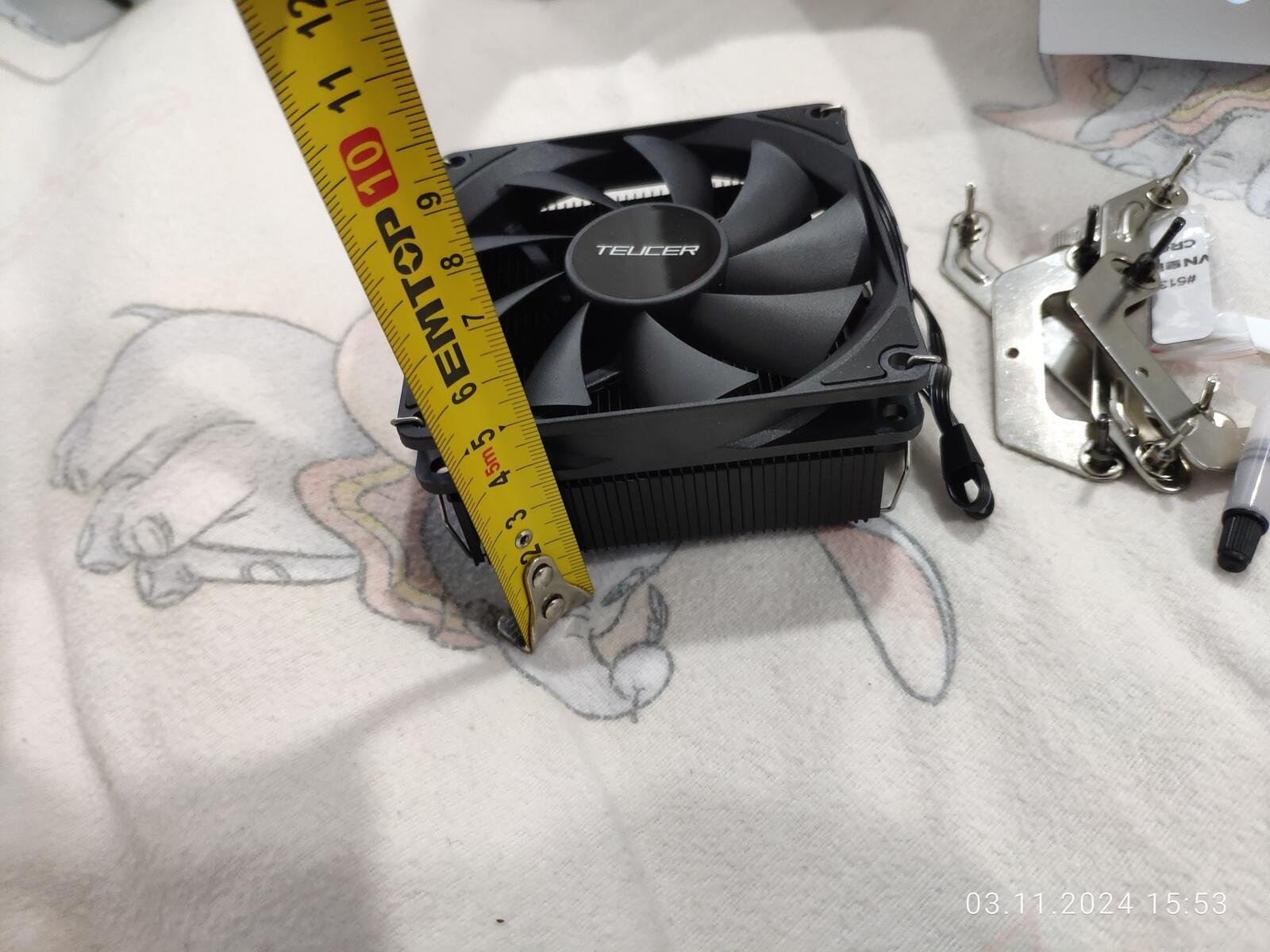

Габариты вышли примерно 96.9 x 93.1 x 45.7 mm., что слегка больше заявленного, но я измерял с учётом всяких скоб держащих вентилятор и тепловых трубок выступающих, чтобы наверняка:

Теперь сборка:

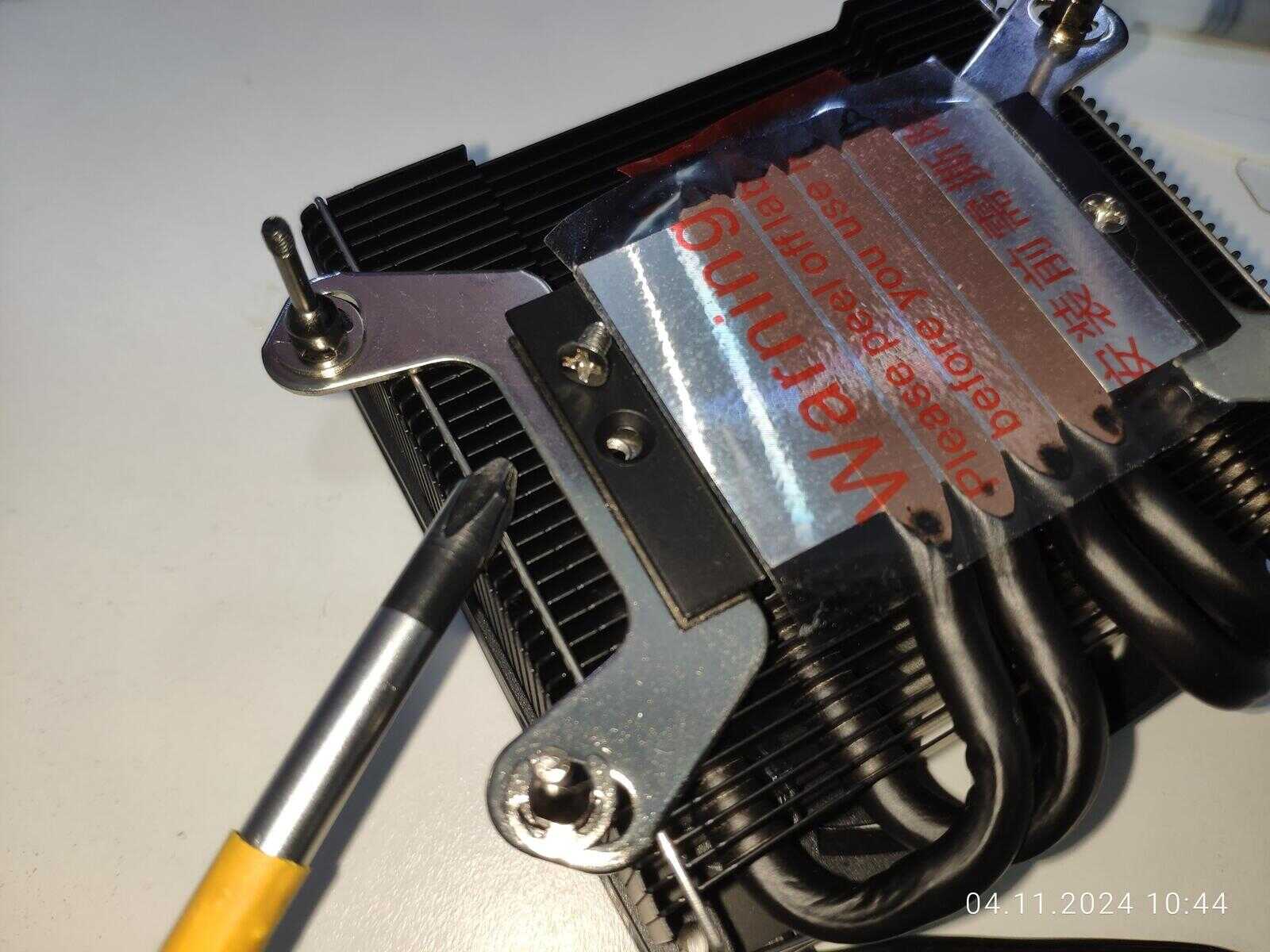

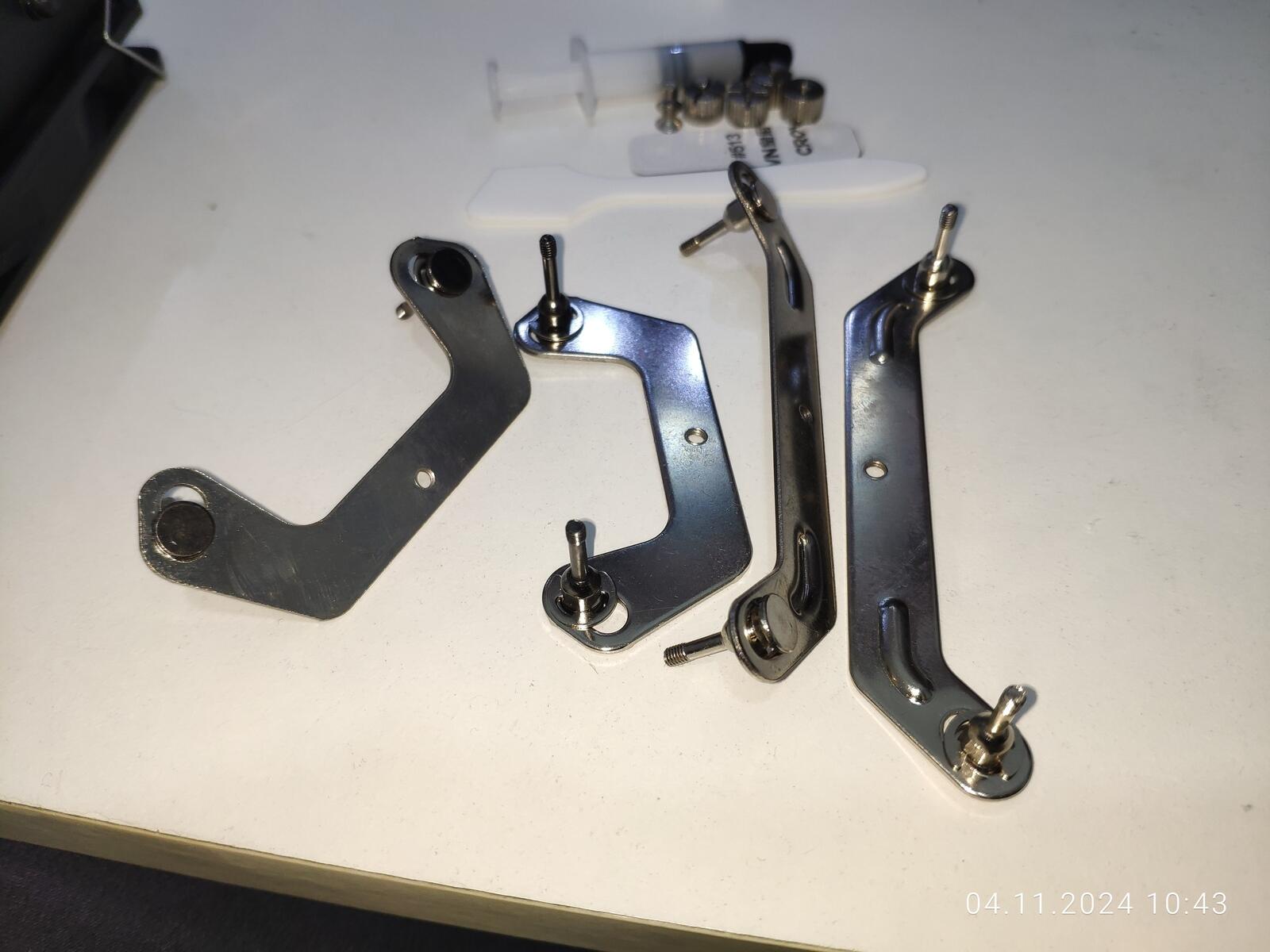

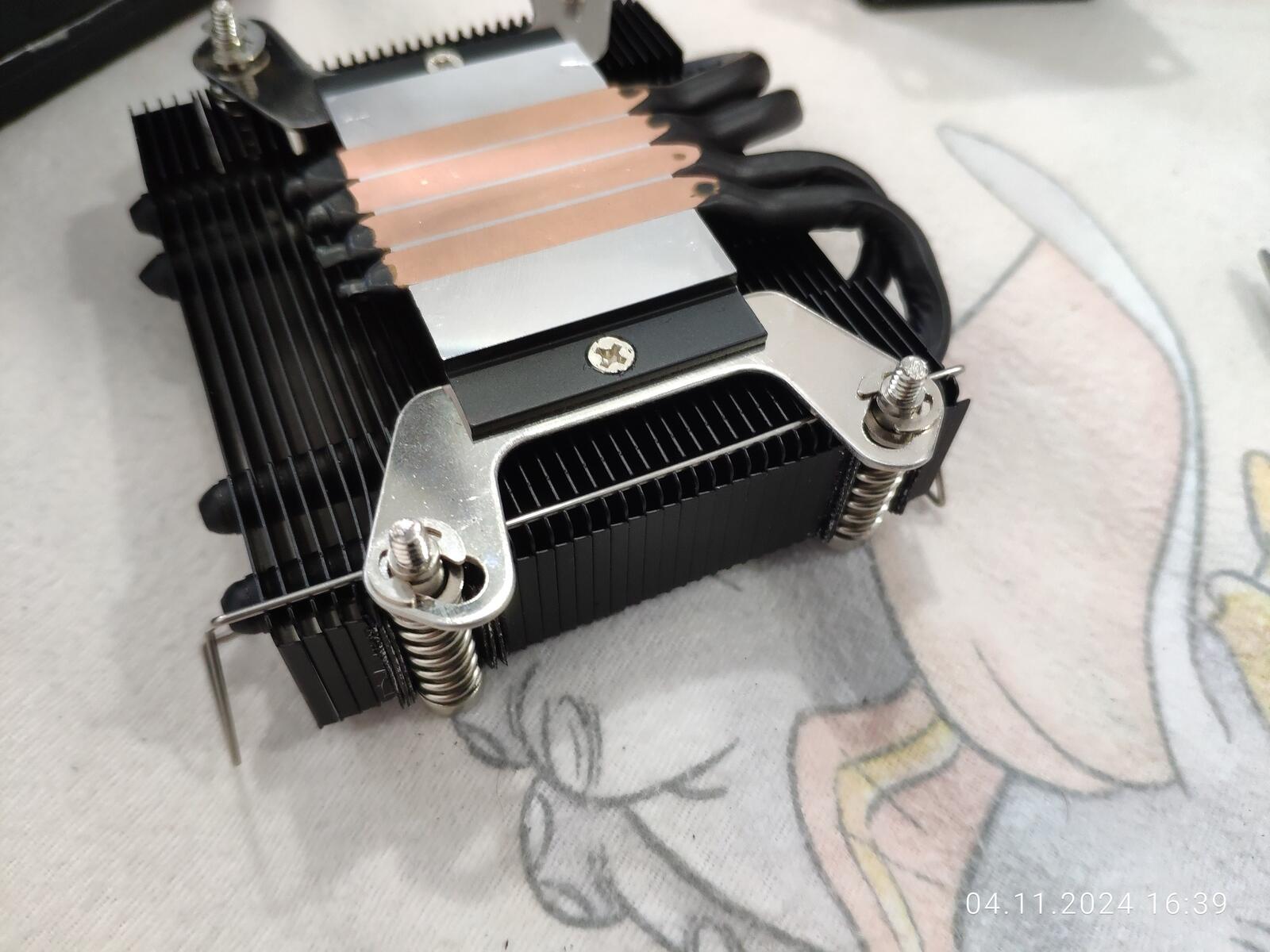

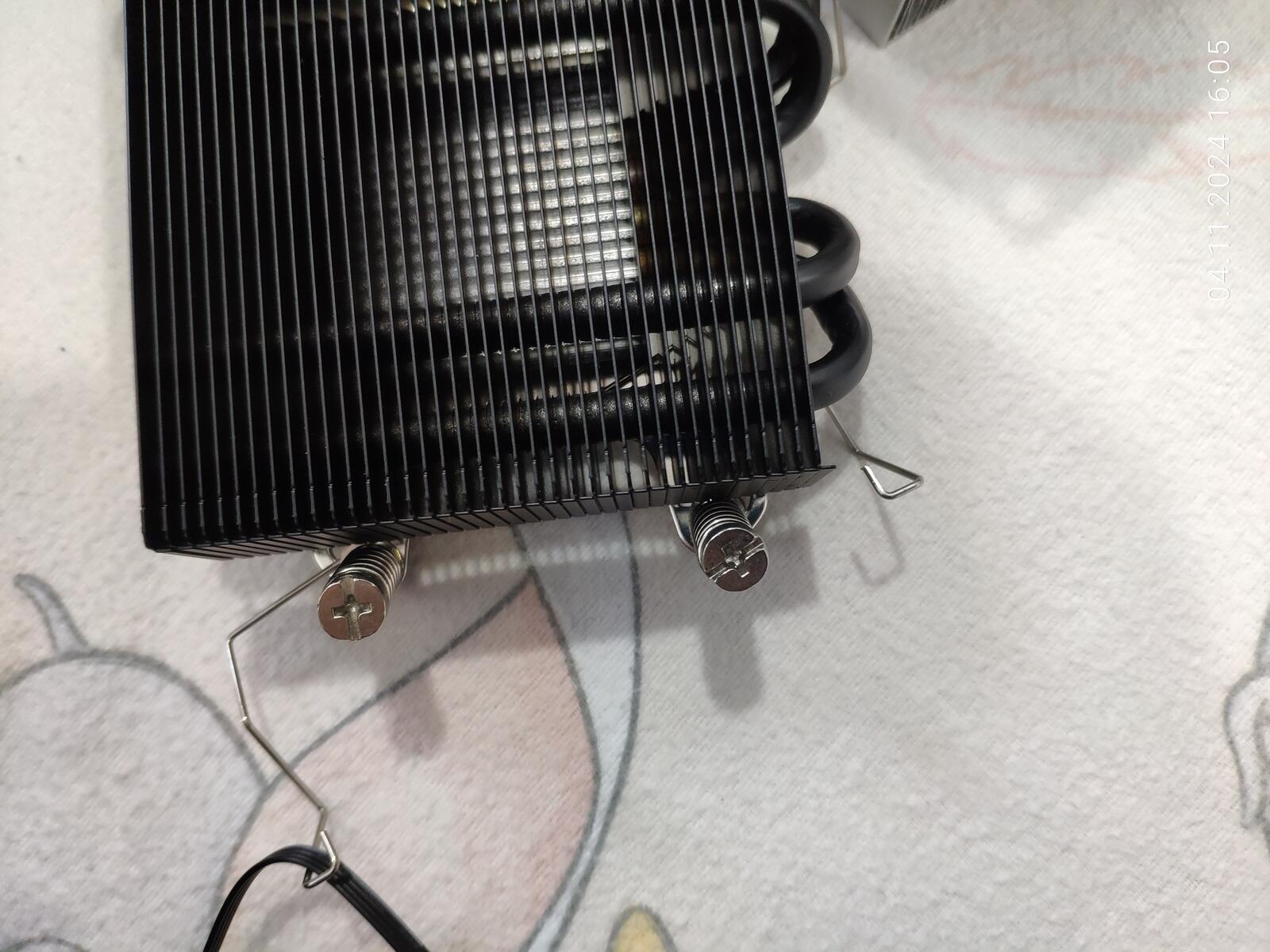

Знаете что мне очень не нравится в новом радиаторе? Правильно, это крепления, для установки радиатора необходимо снимать системную плату, а это значит разобрать компьютер, потому крепления буду переделывать, без вариантов, ибо мне нужна возможность быстрой замены процессора без полной разборки:

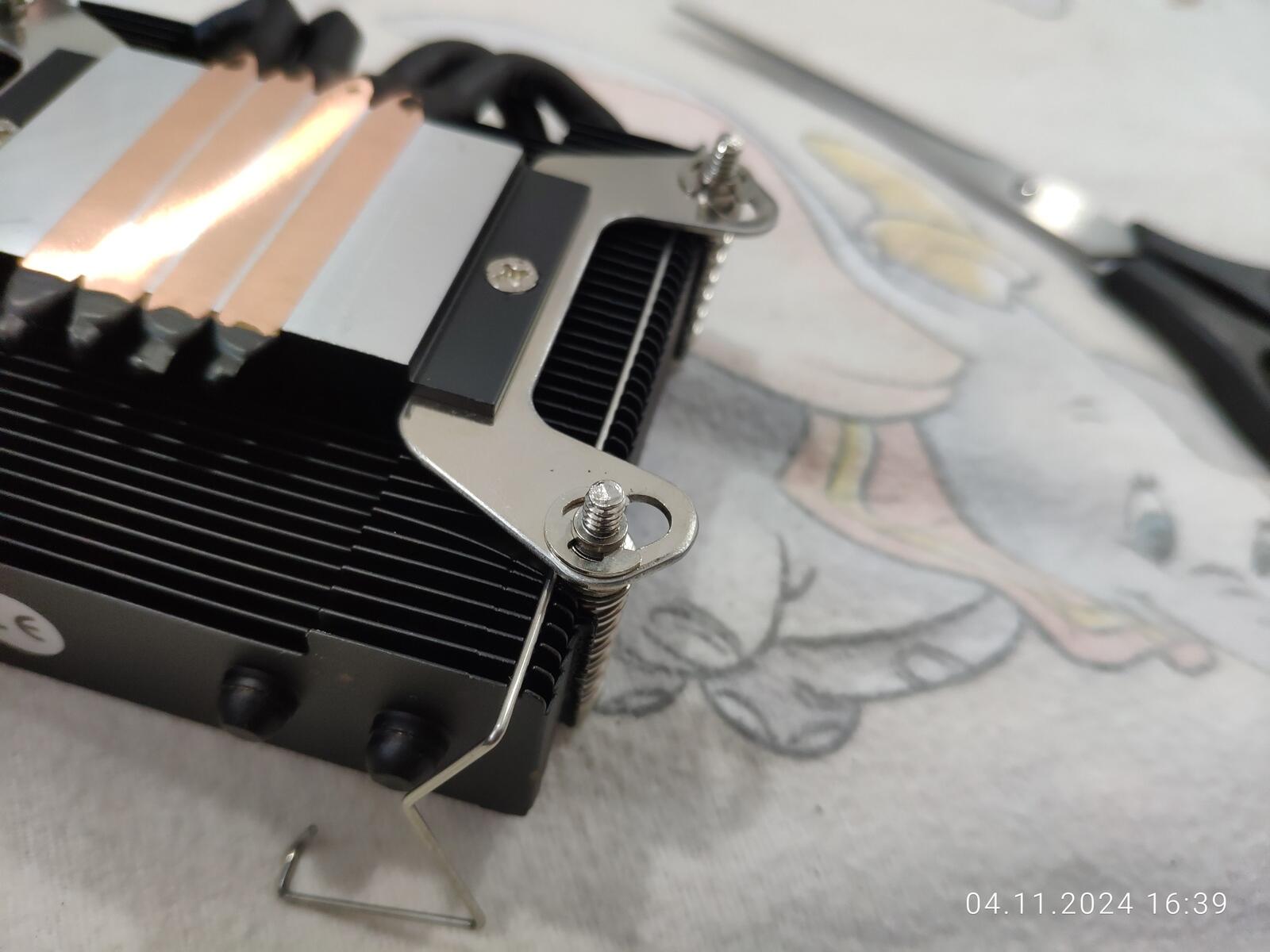

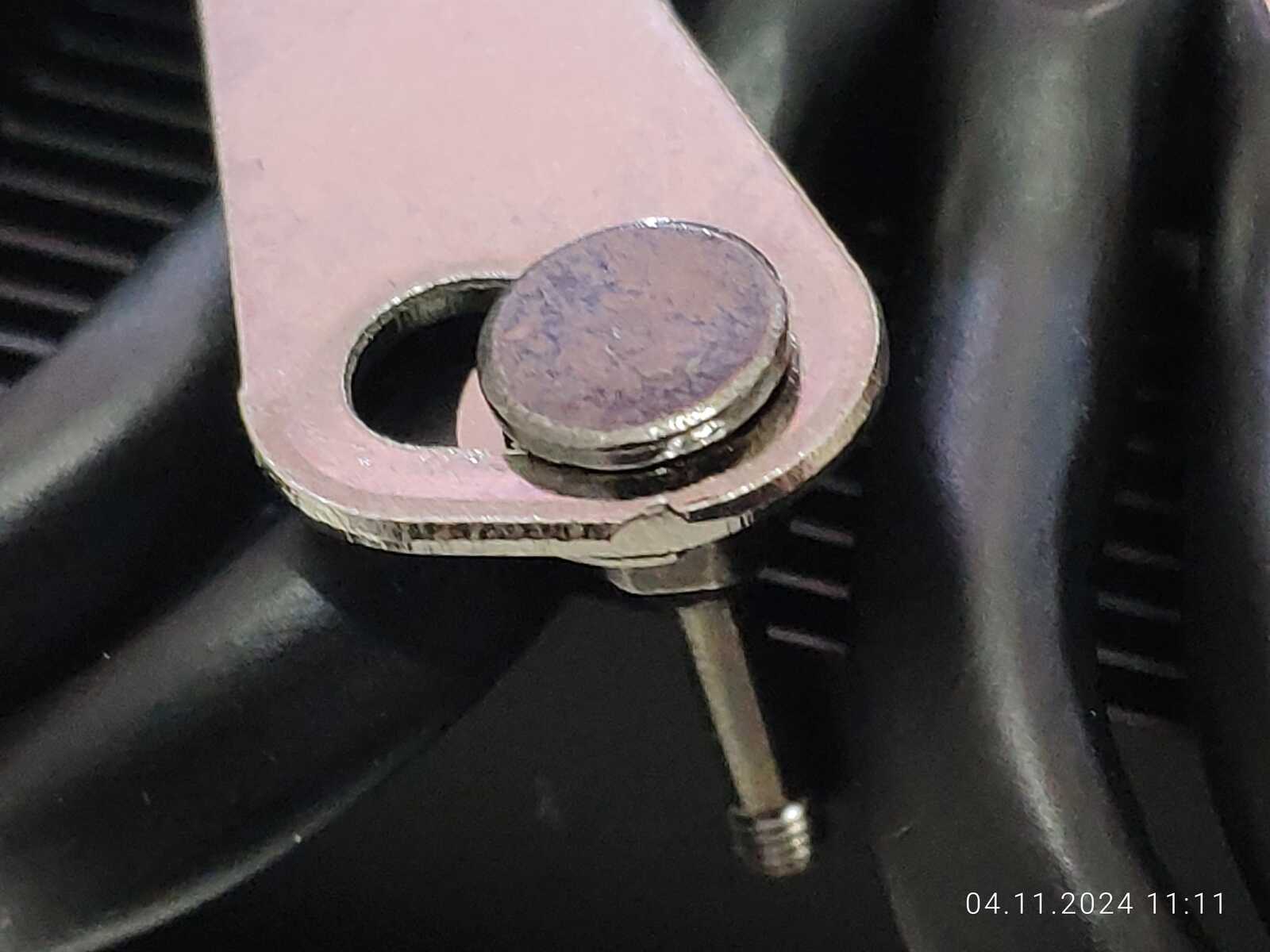

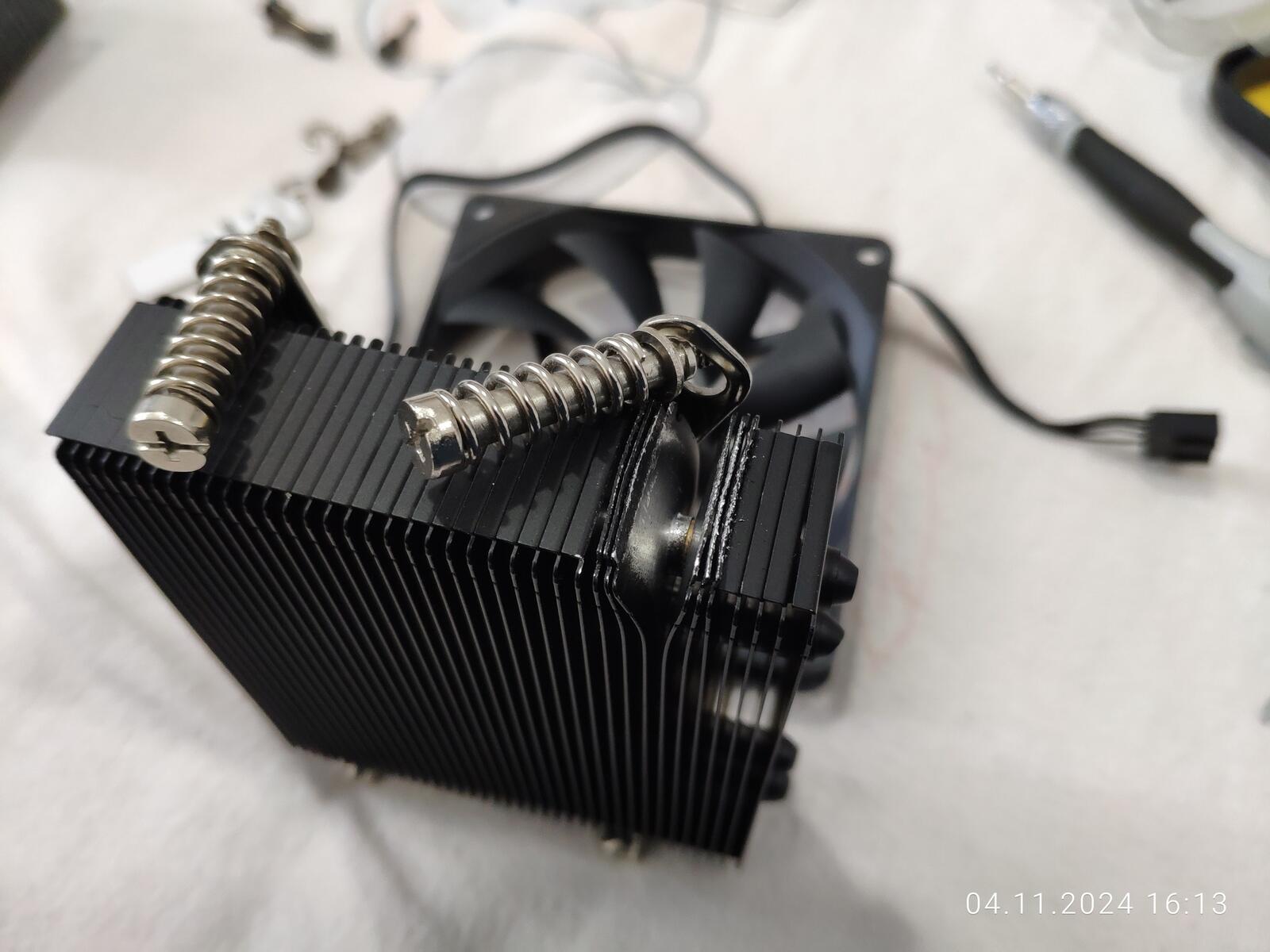

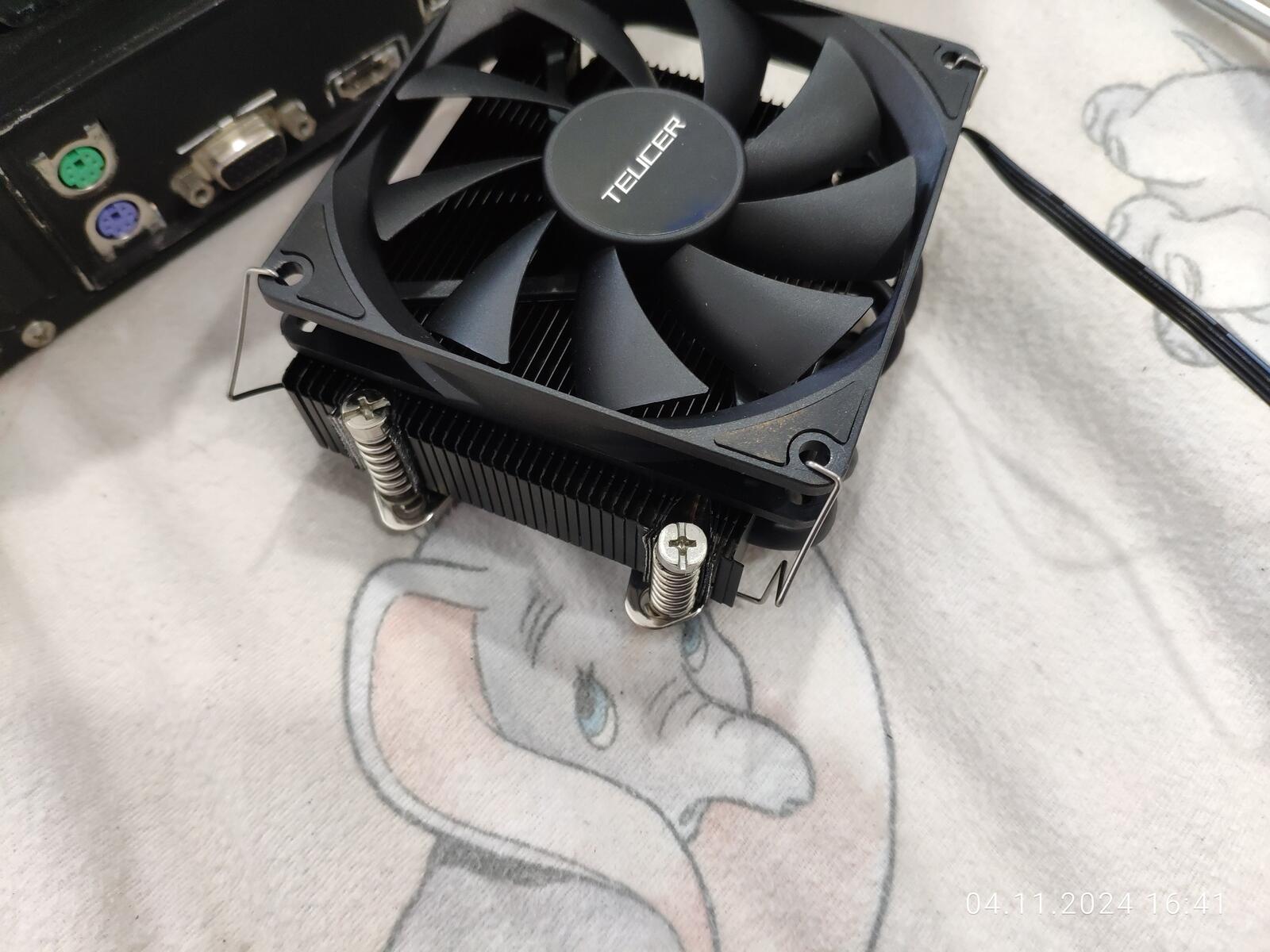

Одно радует, каркас креплений не придётся менять, так же они немного выступают за пределы радиатора, скорее всего винты от 2U башни подойдут сюда:

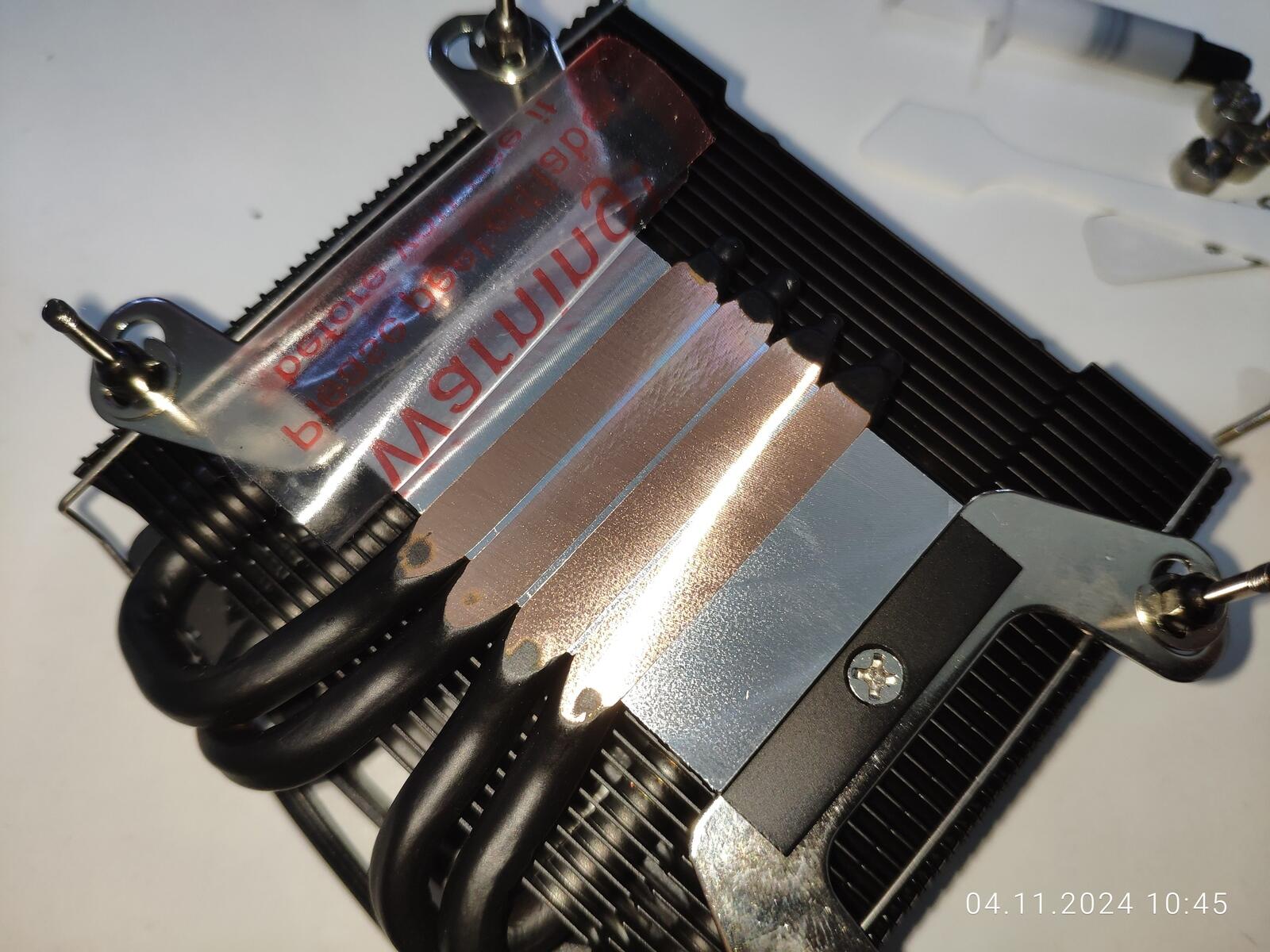

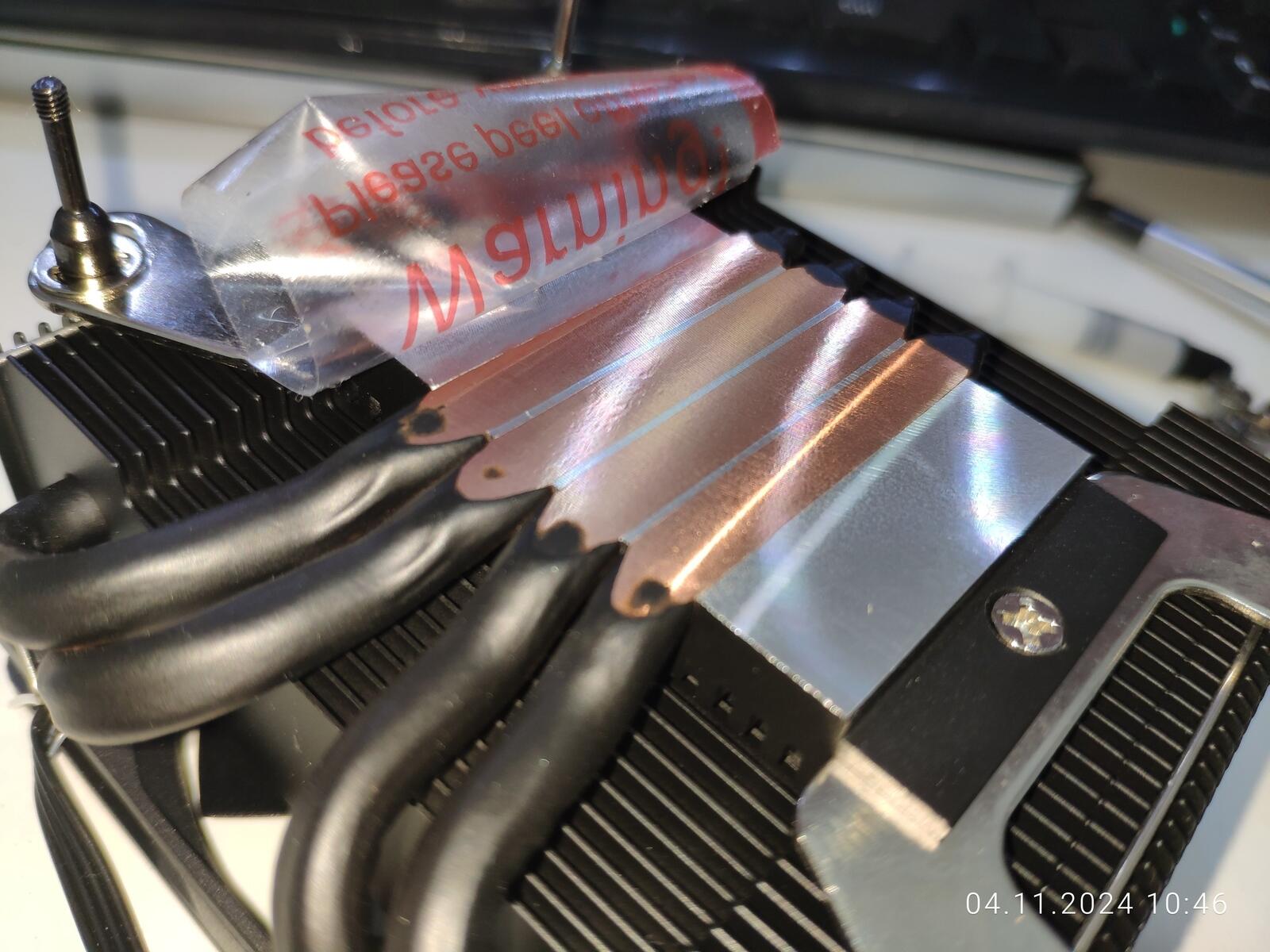

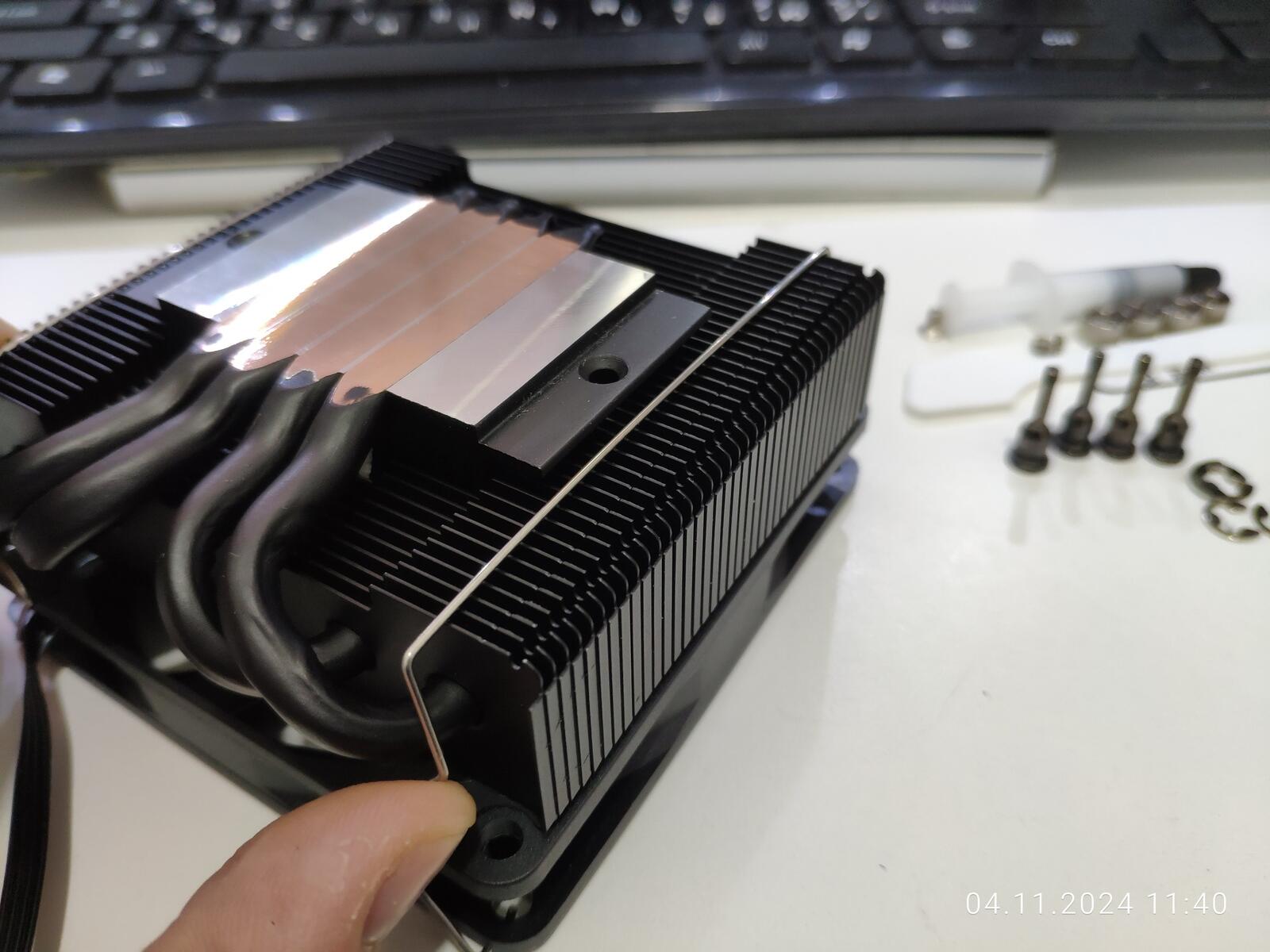

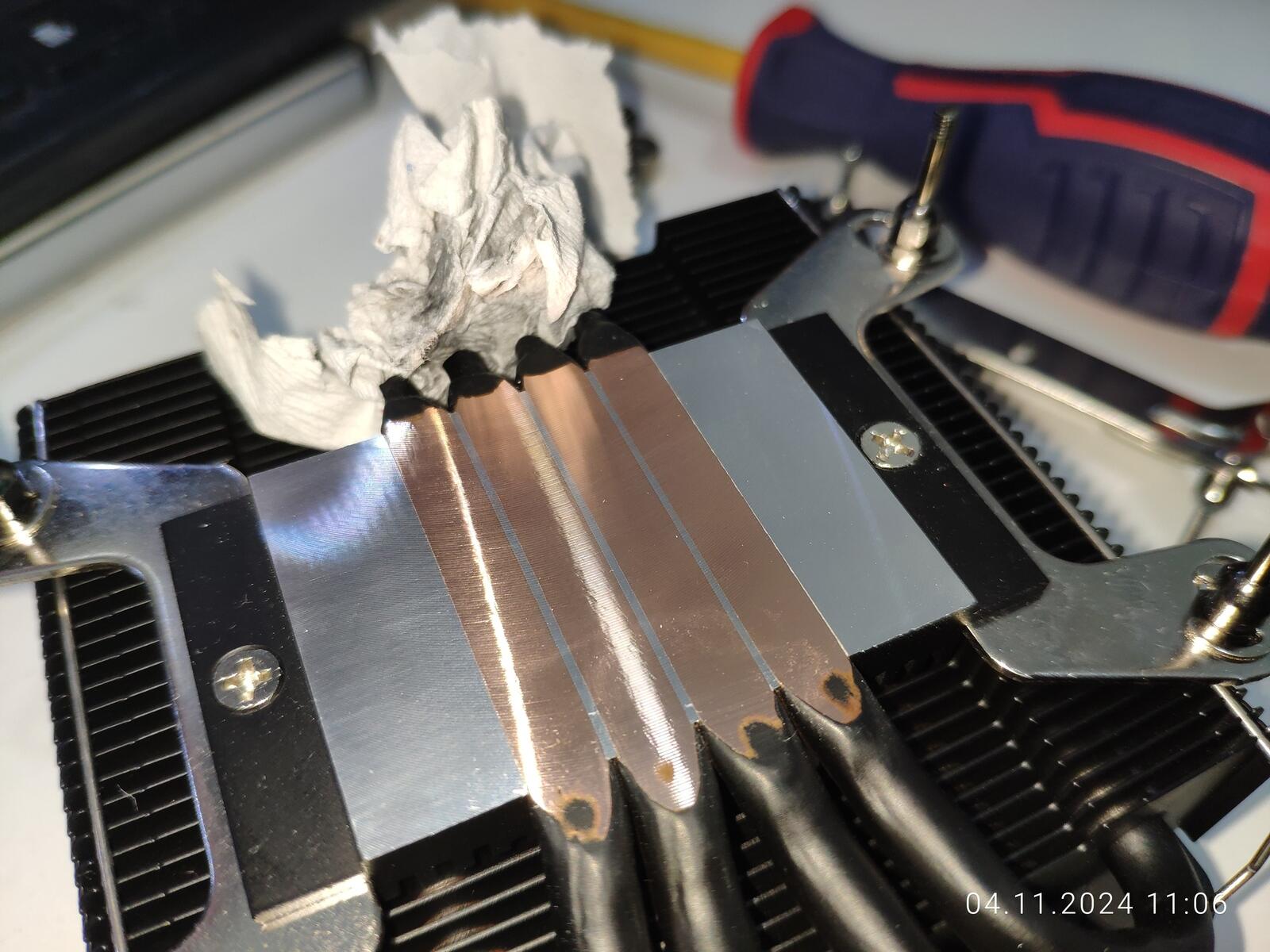

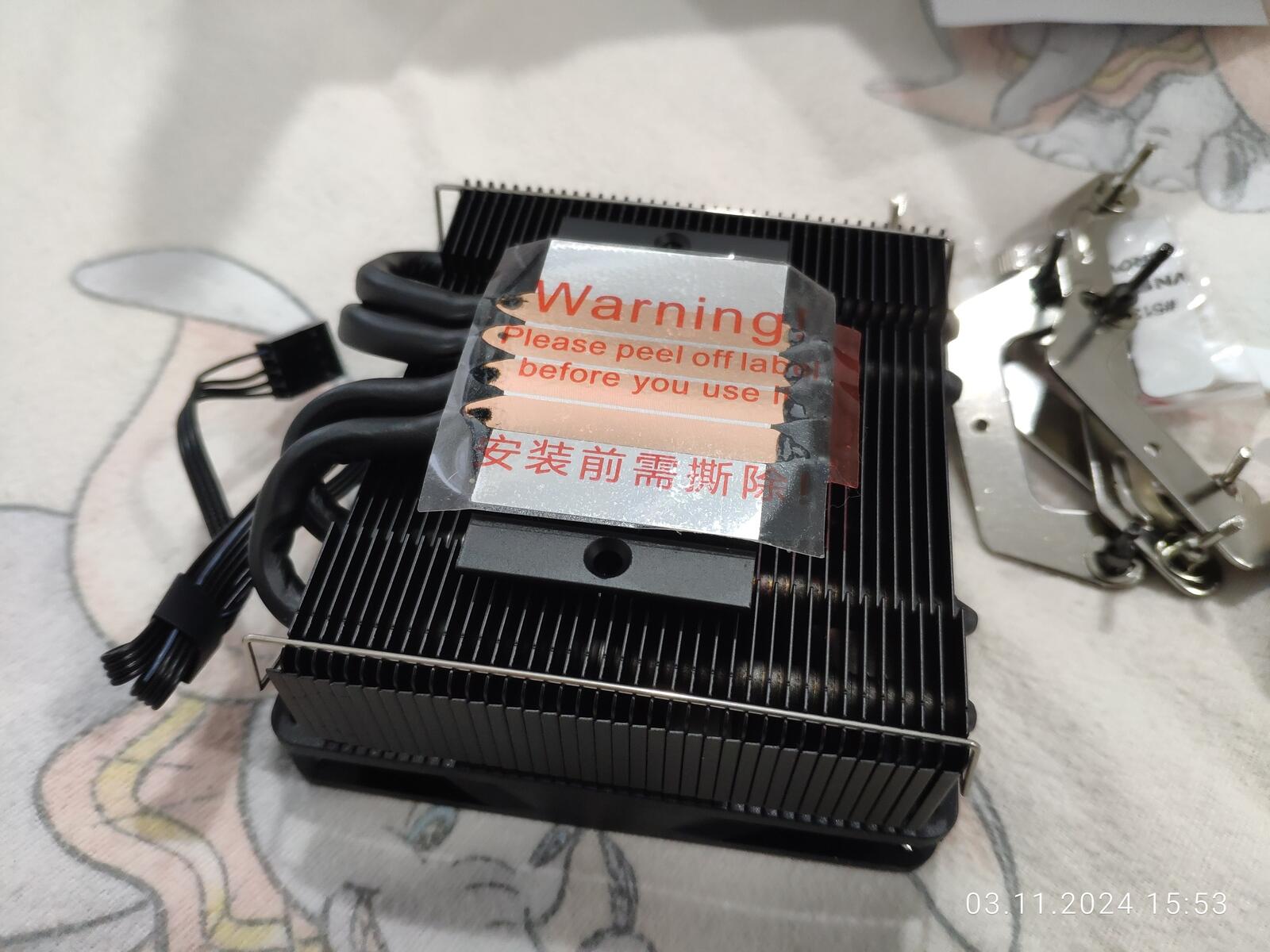

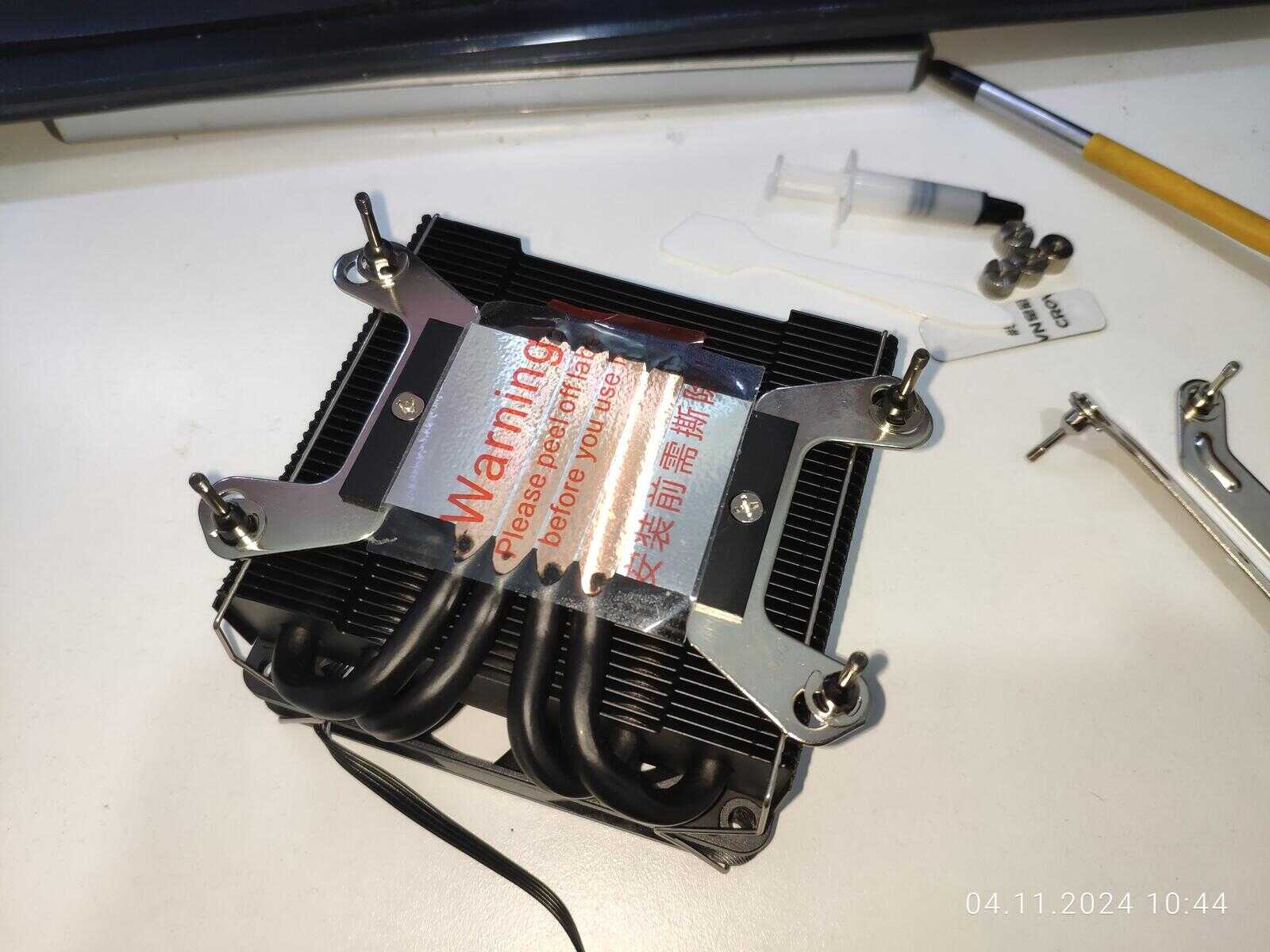

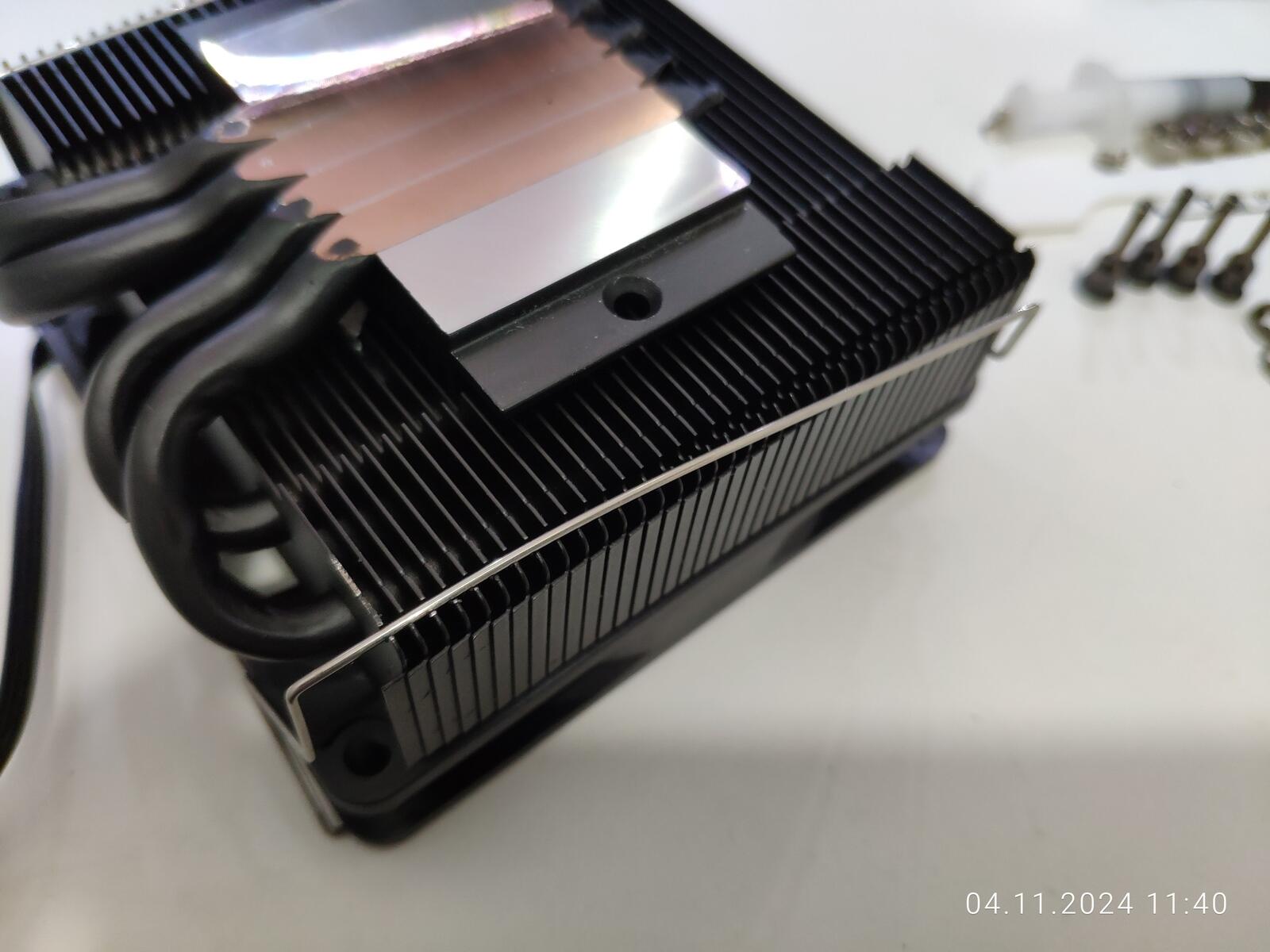

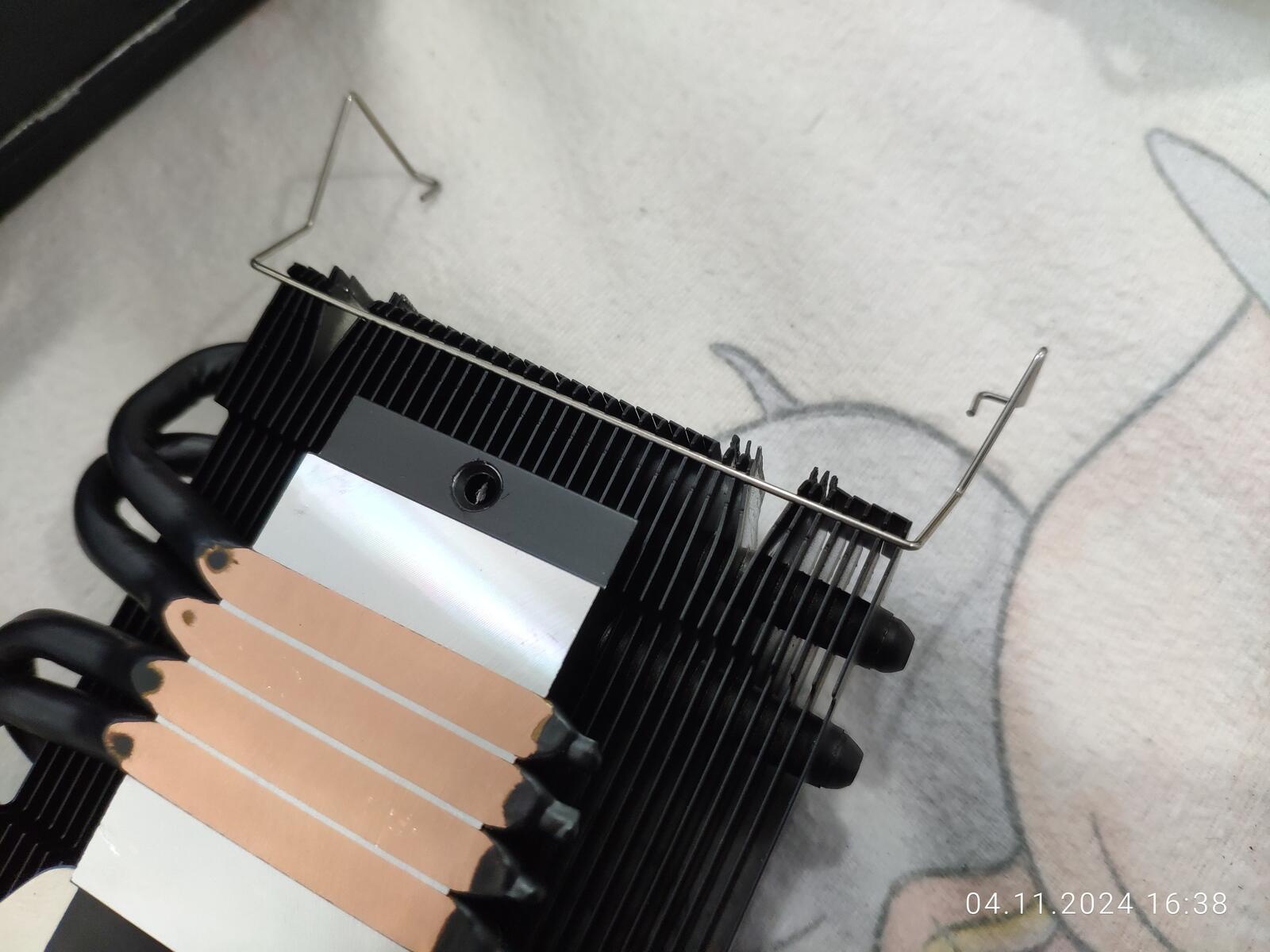

Что до пятки радиатора, ну, тут всё отлично, обработка на очень хорошем уровне, разве что нужно будет пройтись туалетной бумагой пропитанной спиртом, дабы снять остатки клеевого состава от защитной плёнки:

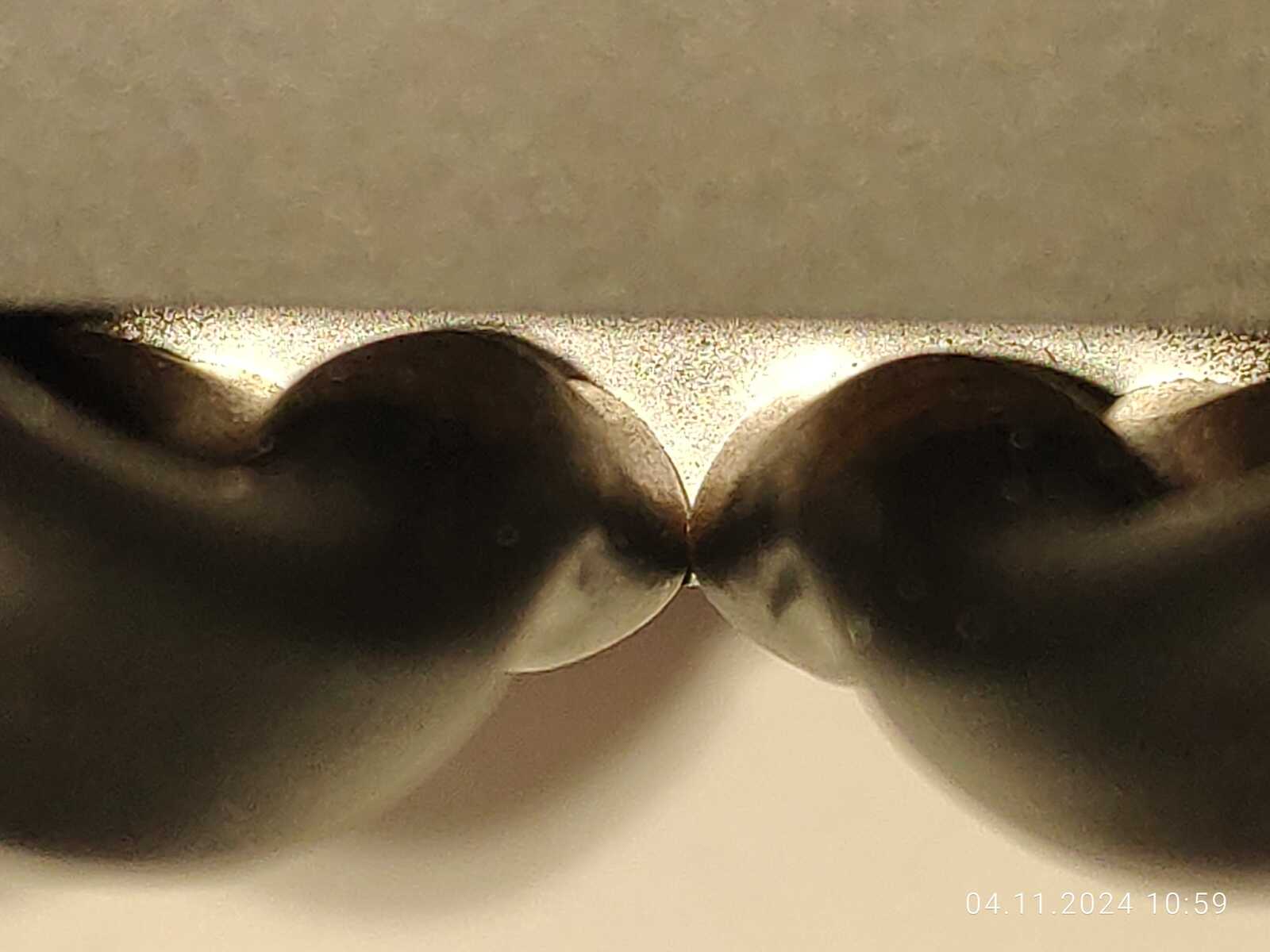

К качеству опрессовки труб тоже претензий никаких нет, все настолько плотно, что под микроскопом нужно искать зазоры, если они есть вообще:

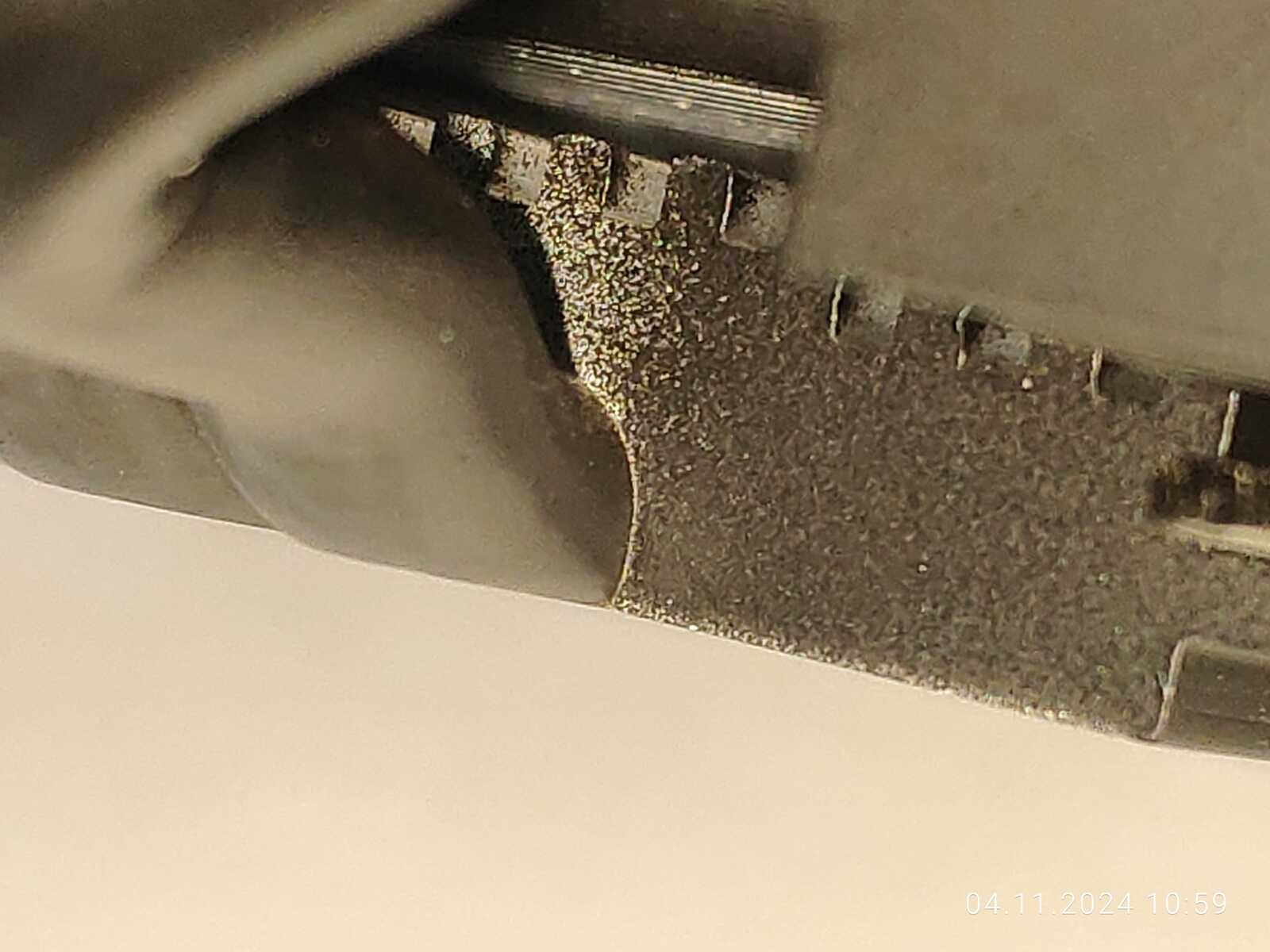

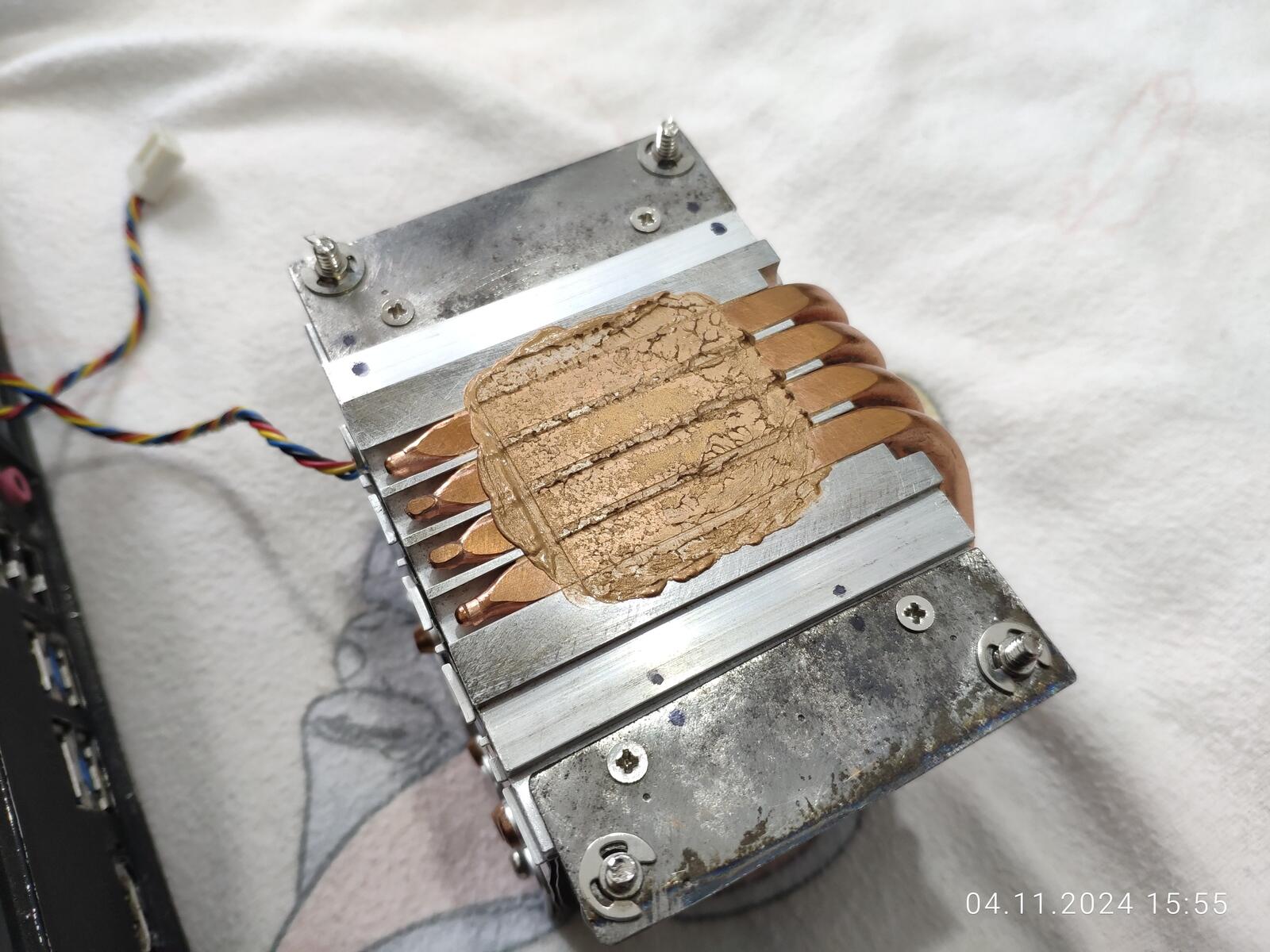

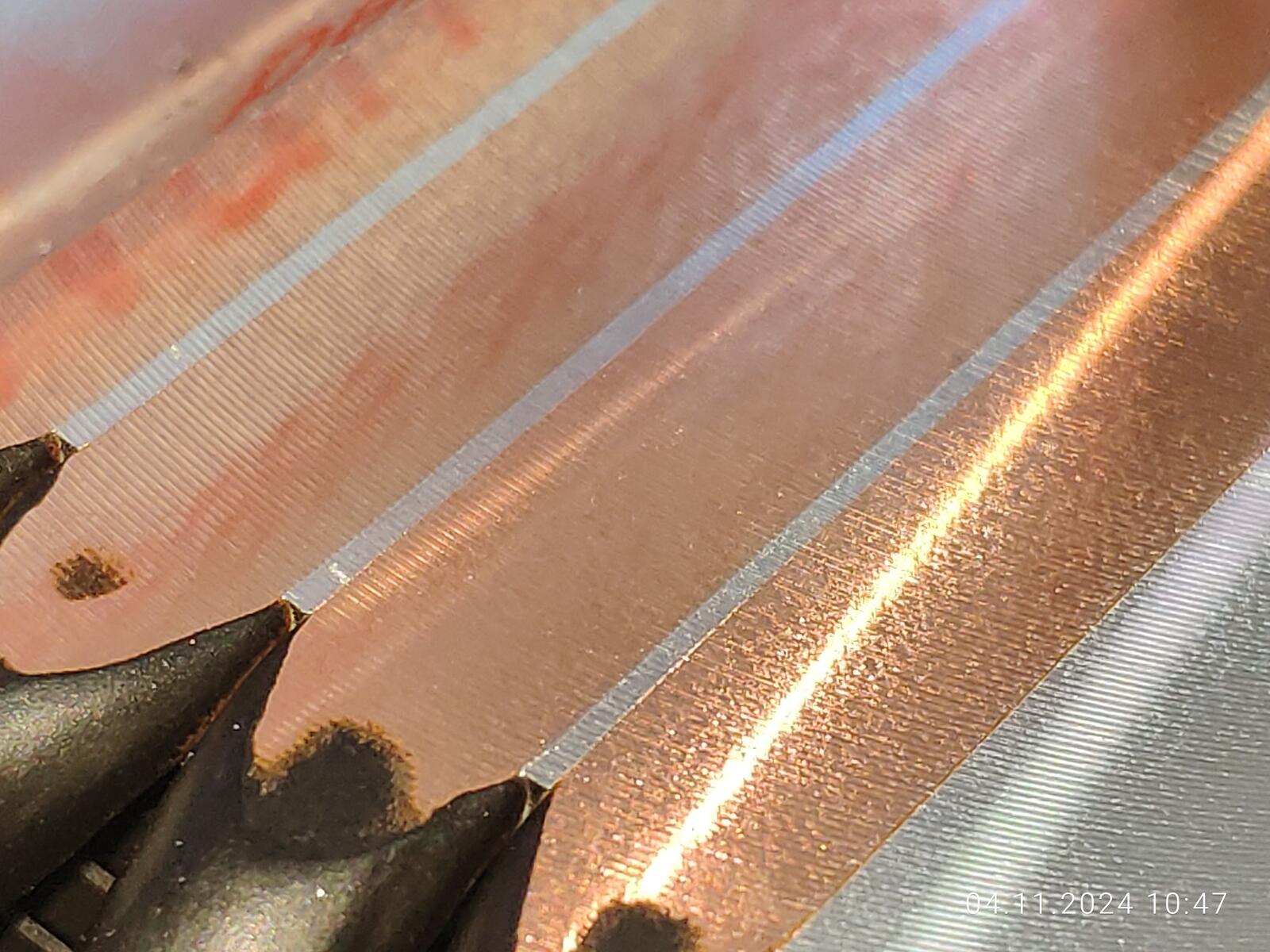

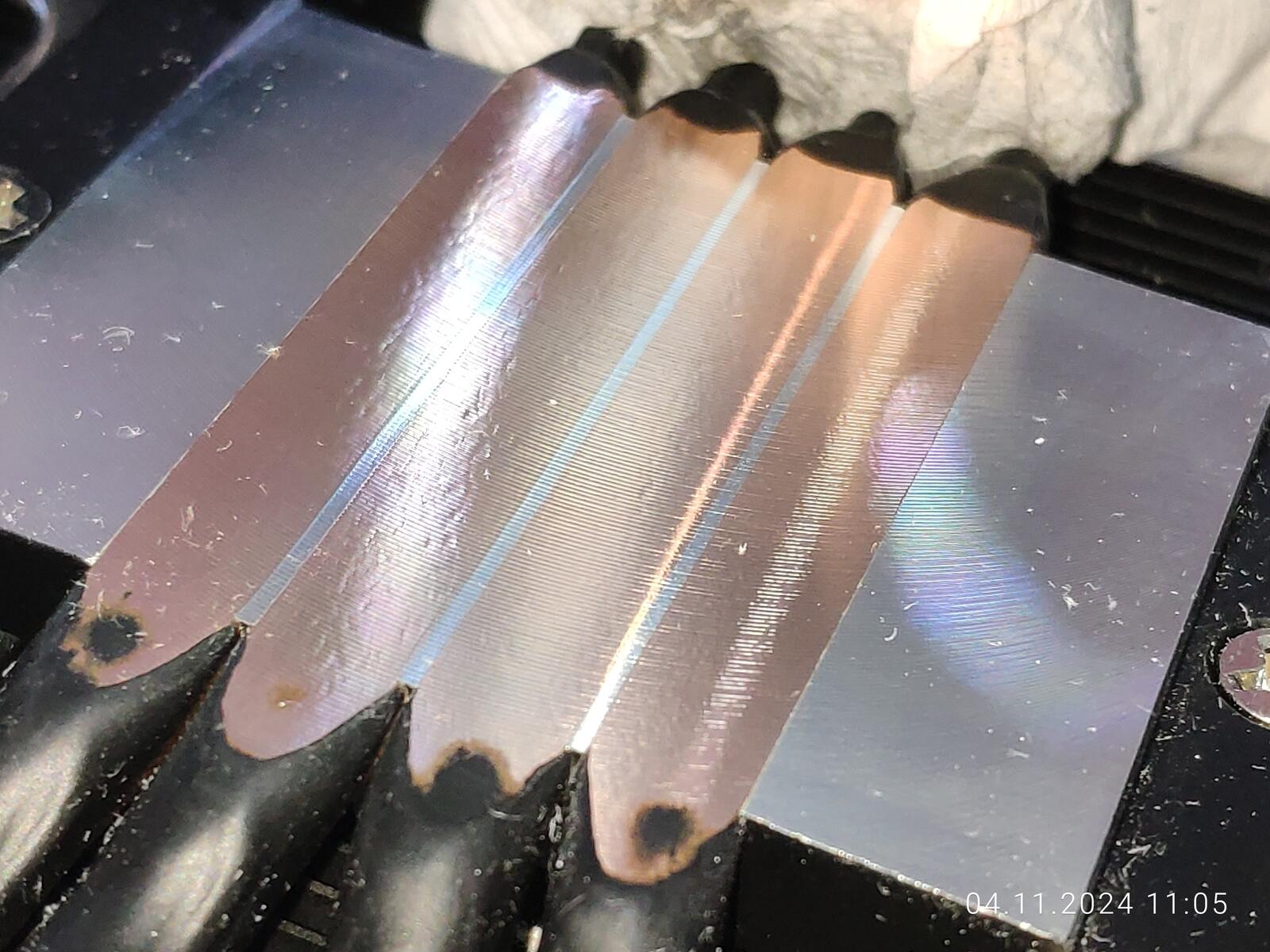

Хотя после чистки спиртом от остатков клеевого состава защитной плёнки выяснилось, что поверхность не такая уж и идеальная, на поверхности есть множество мельчайших рытвин, сами по себе рытвины не страшны, страшно будет если это следствие слишком тонкой стенки трубок:

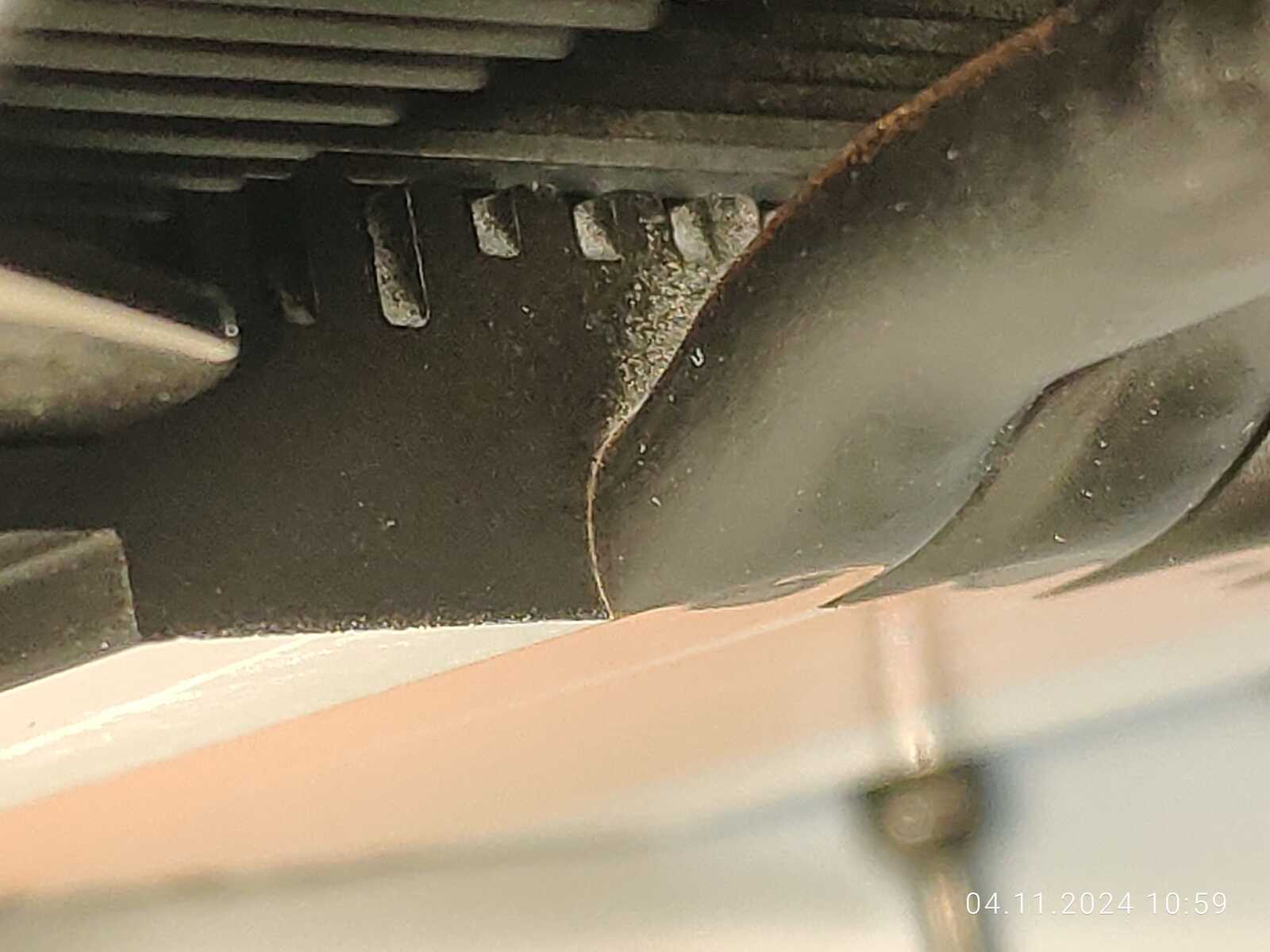

А ещё эти заусенцы после штамповки, явно требующие работы напильником...

Ну да ладно, над заусенцами уже за кадром поработаю, ибо о них действительно можно порезаться.

Точно, меня всё никак не покидало неприятное чувство, что-то забыл, не сделал... А ведь я забыл разобрать систему охлаждения!

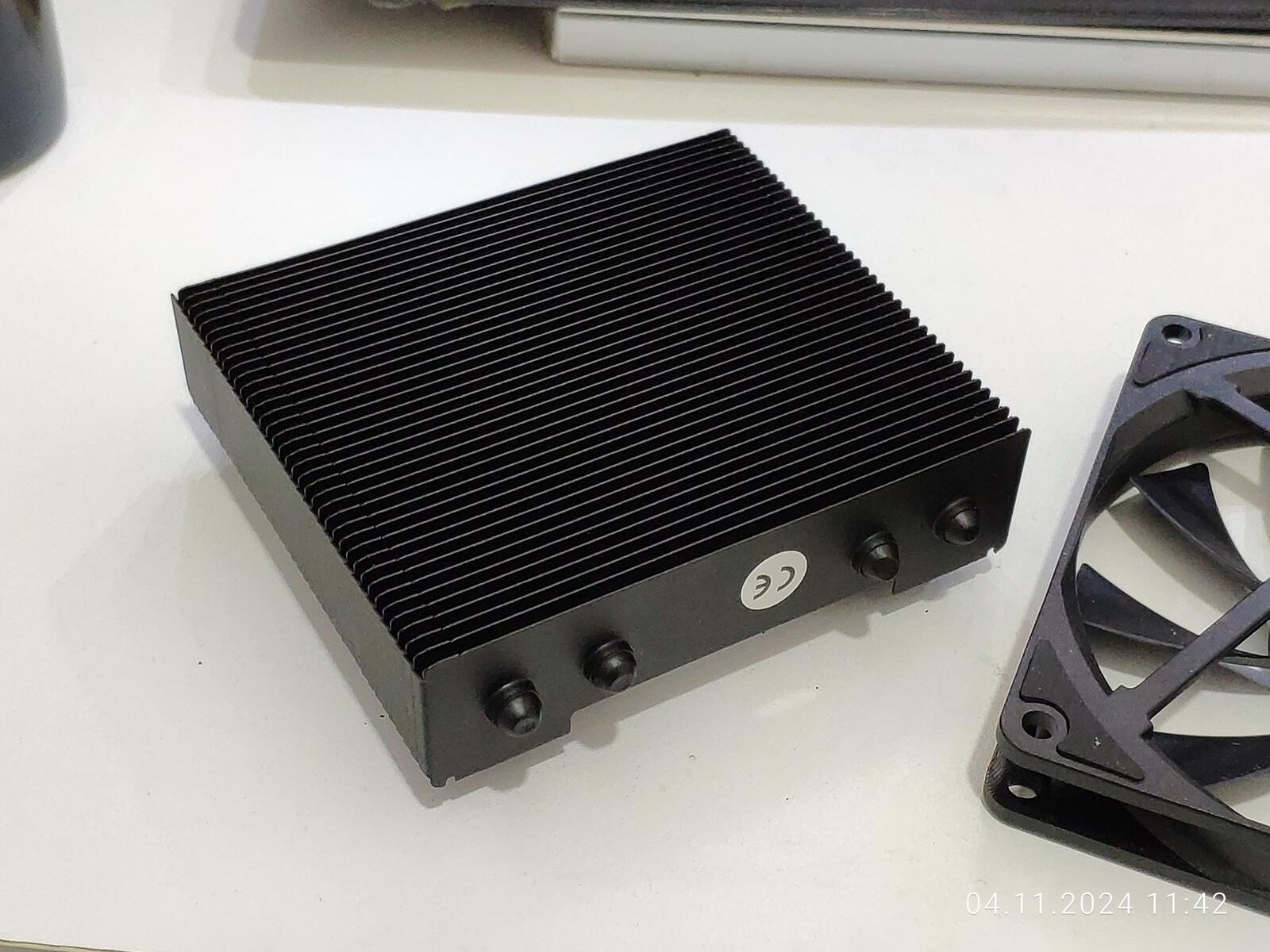

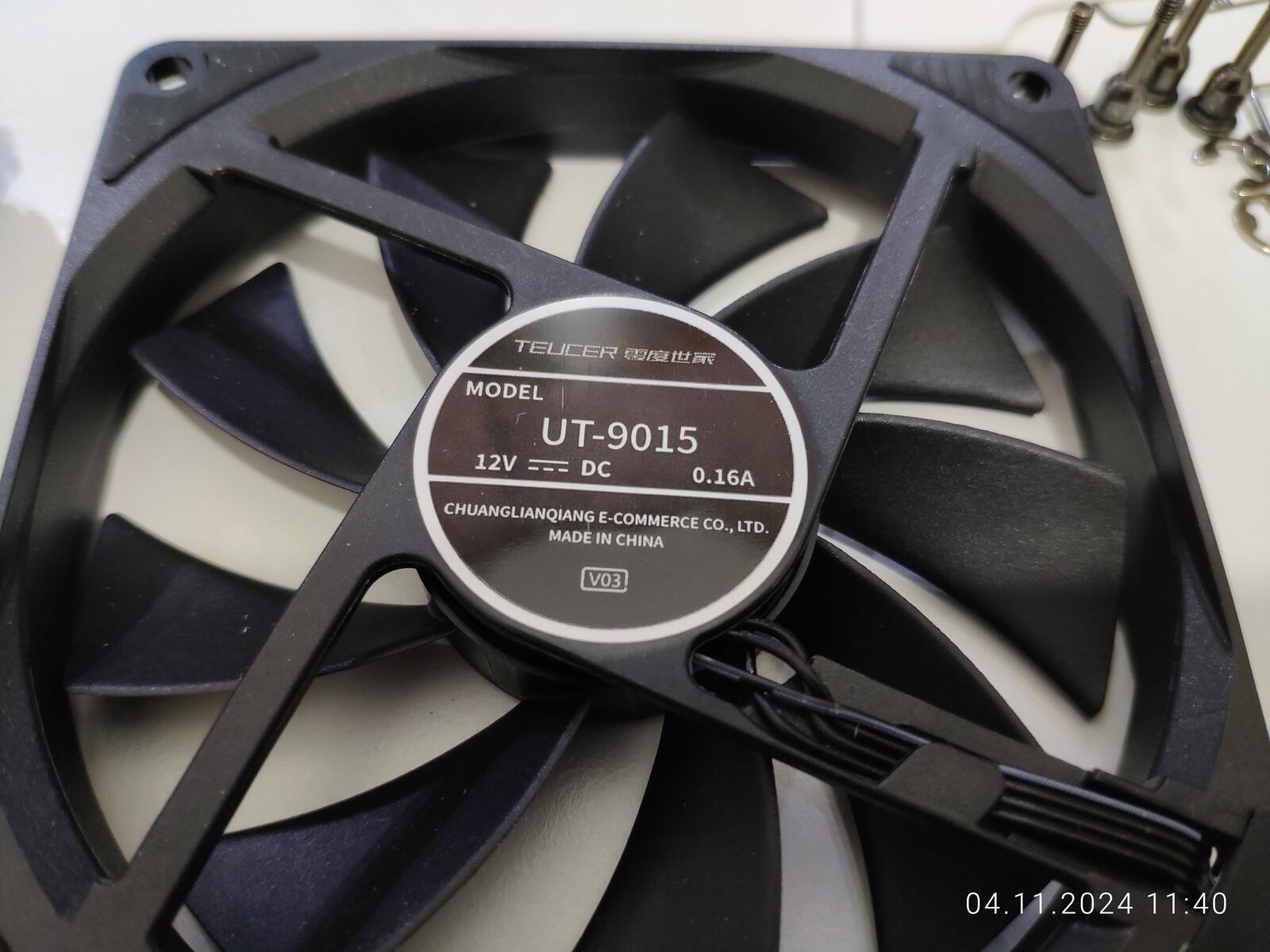

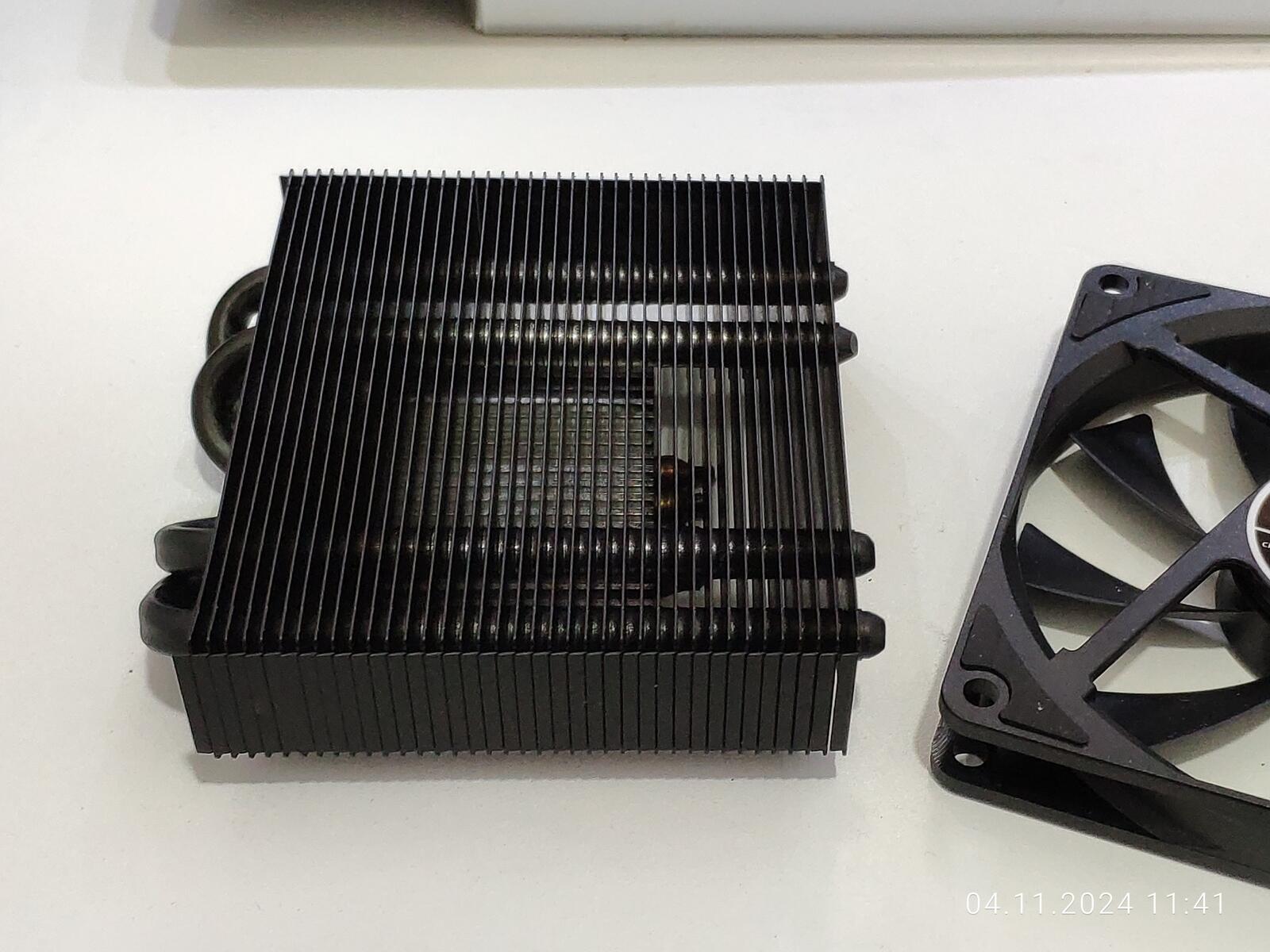

Разобрать радиатор не составило труда, вентилятор UT-9015 на 12в 0.16А:

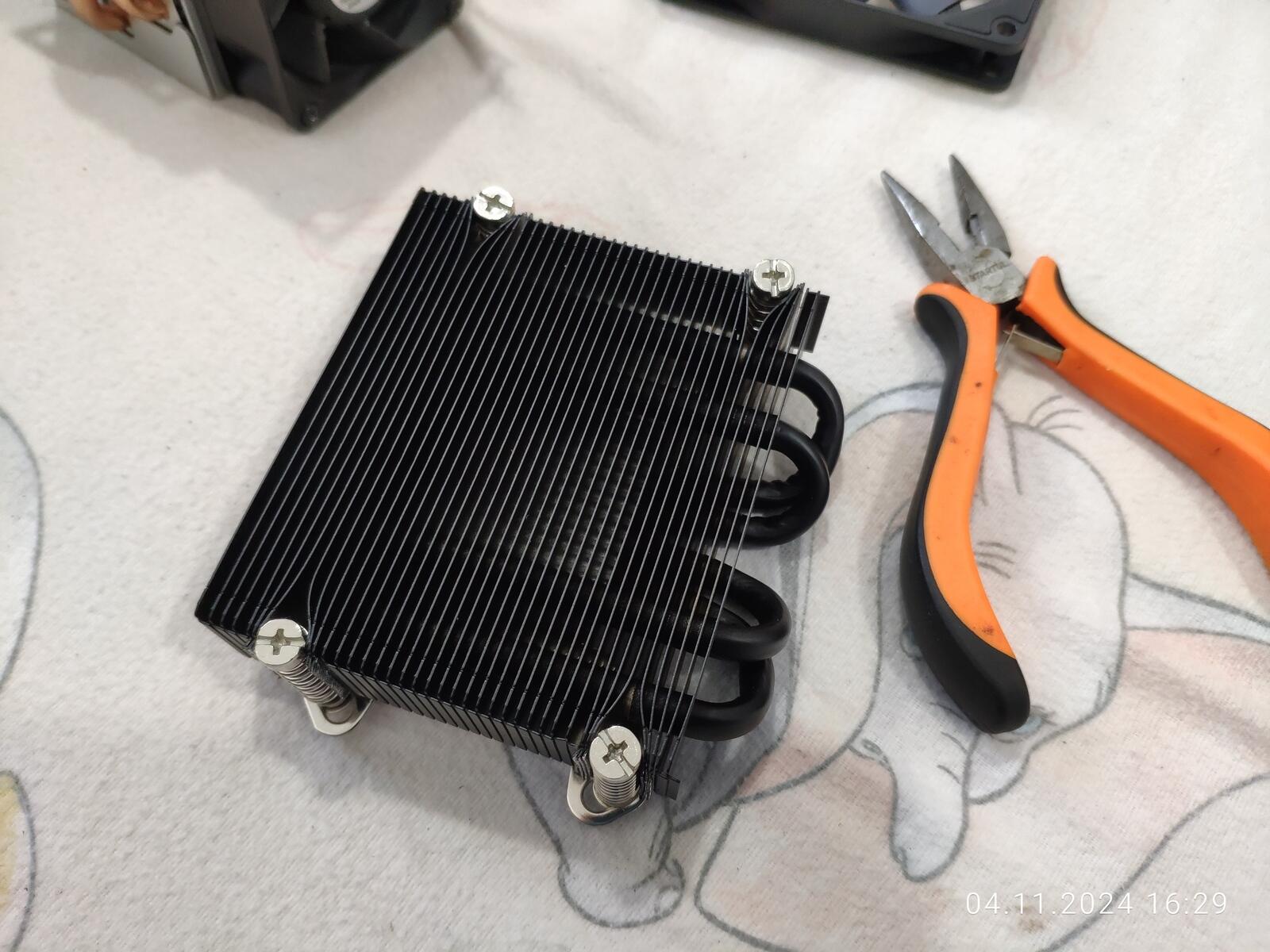

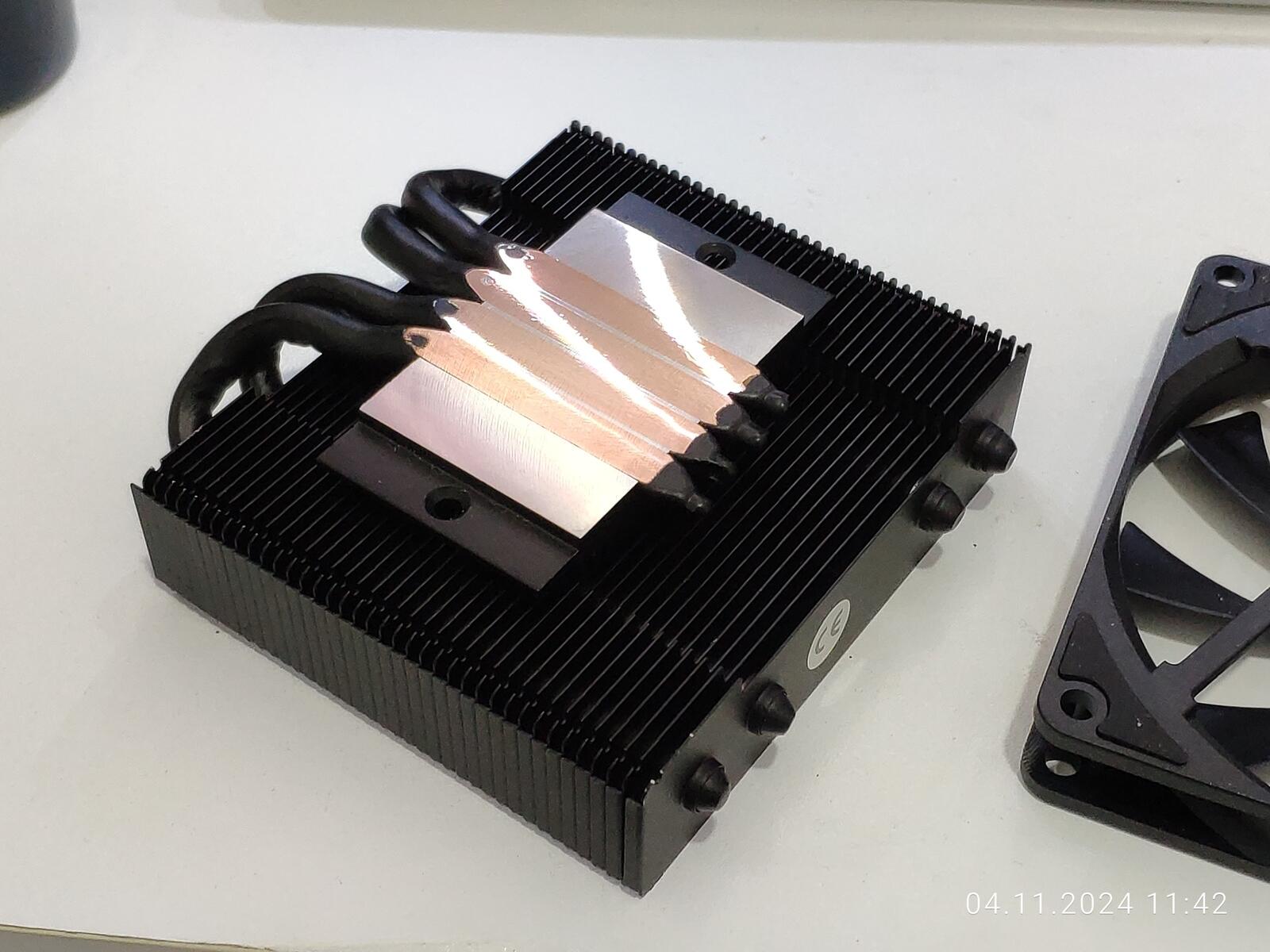

Радиатор набран 38 крашенными алюминиевыми пластинами, опрессован качественно, голыми руками не разобрать пластины:

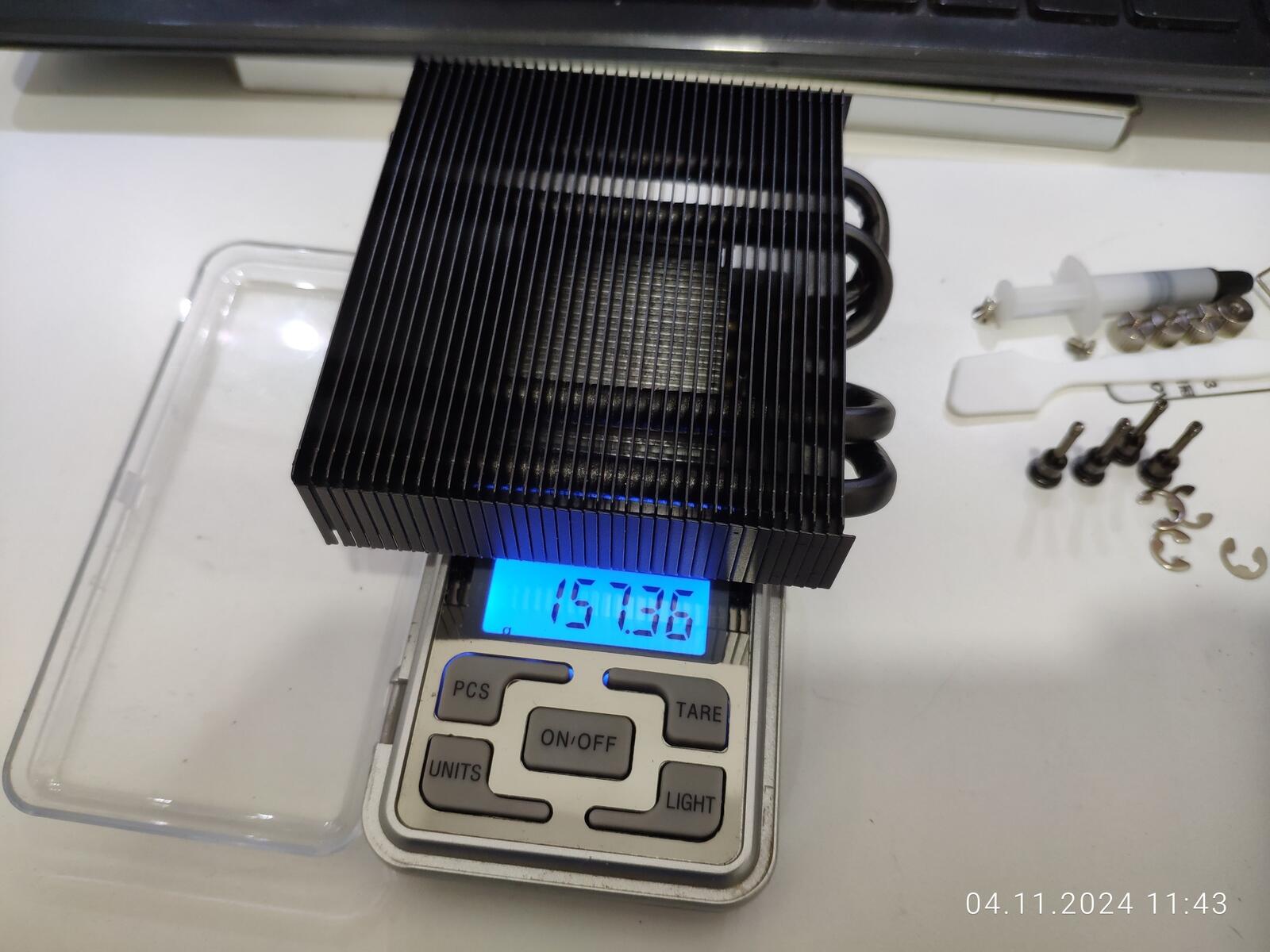

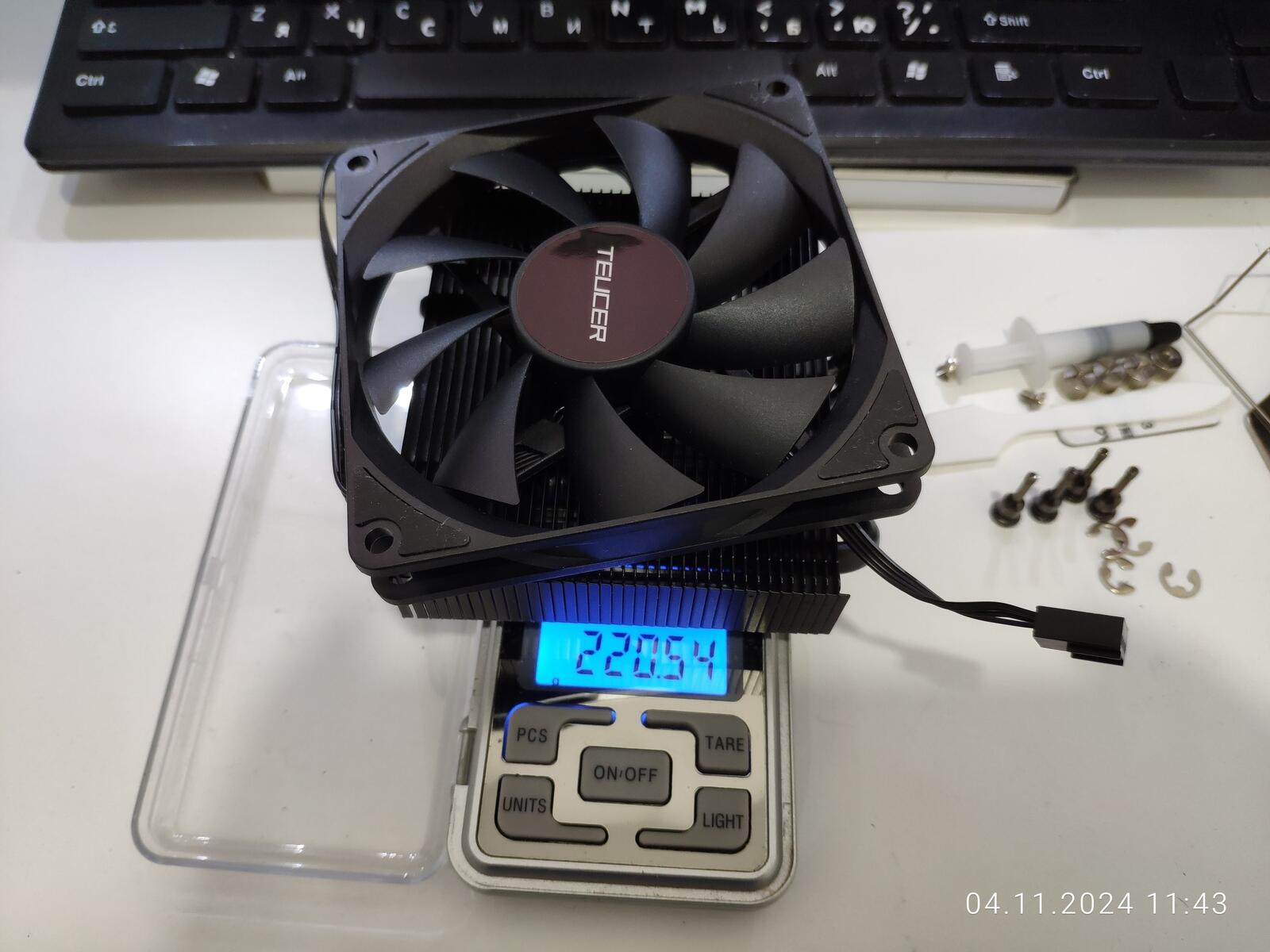

Вес радиатора 157 грамм, с вентилятором 220 грамм, полный комплект весит 254 грамма:

На этом пожалуй закончим внешний осмотр.

-

--

---

Тесты

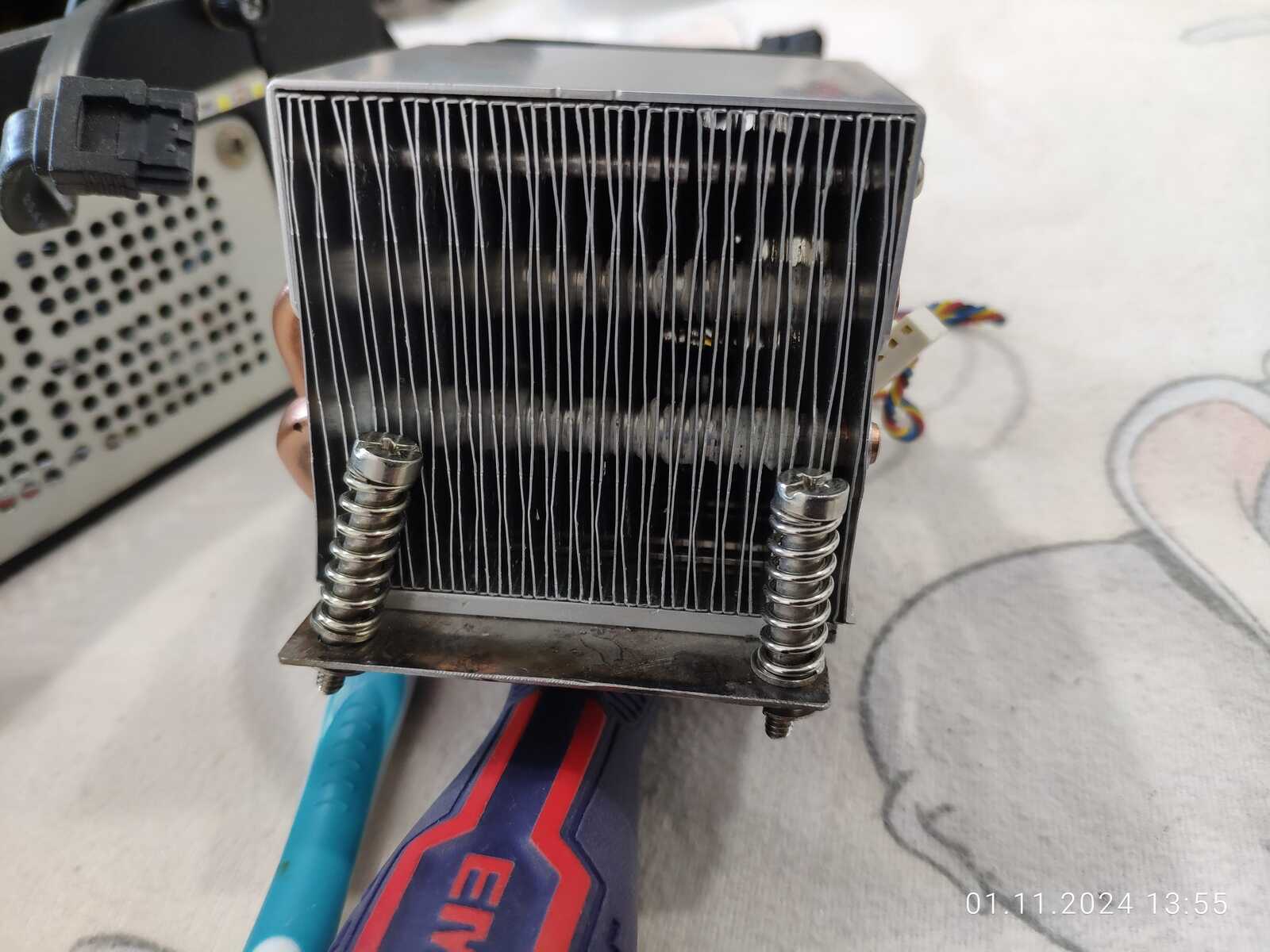

Для начала протестирую текущую серверную систему охлаждения формата 2U:

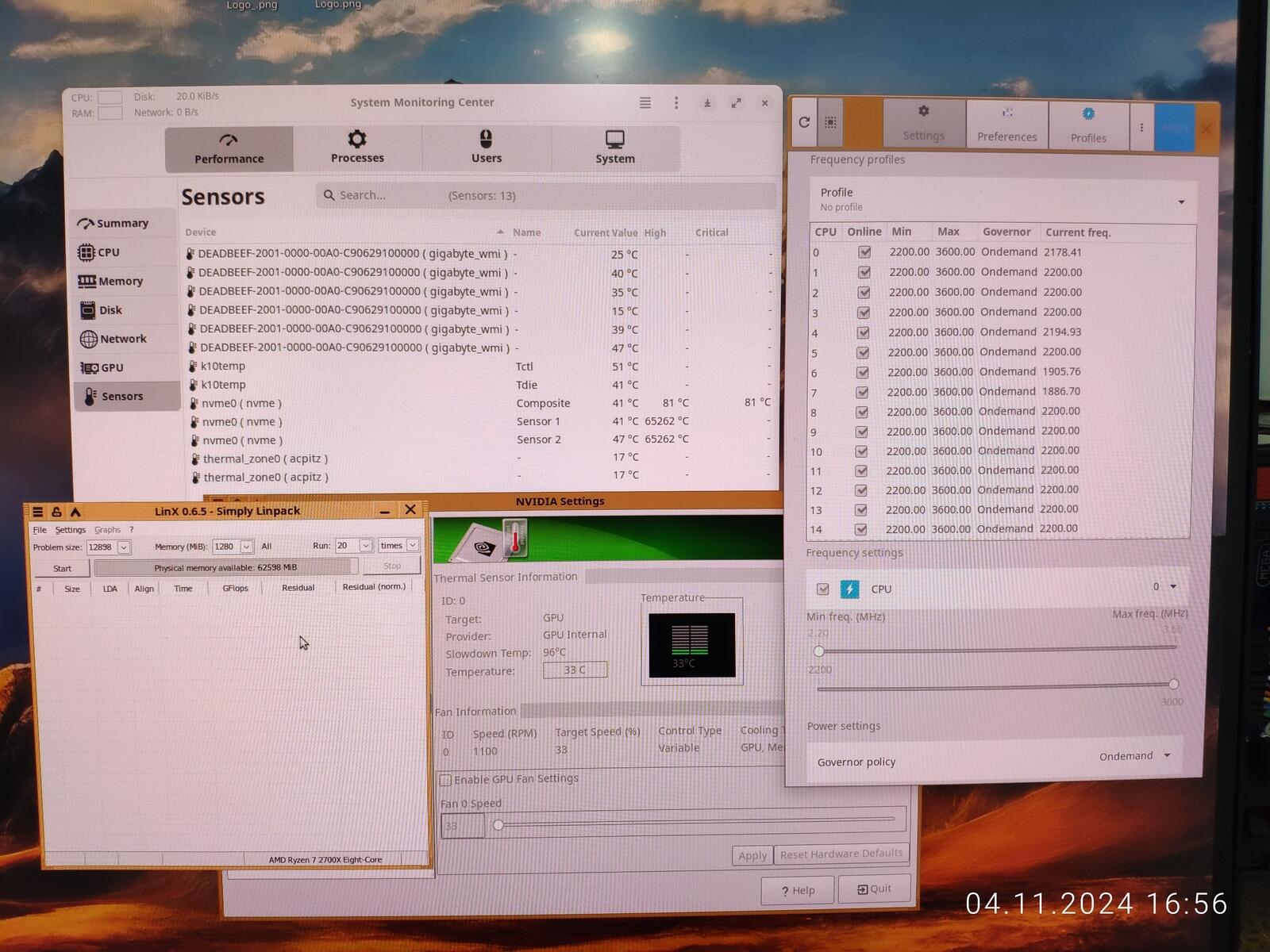

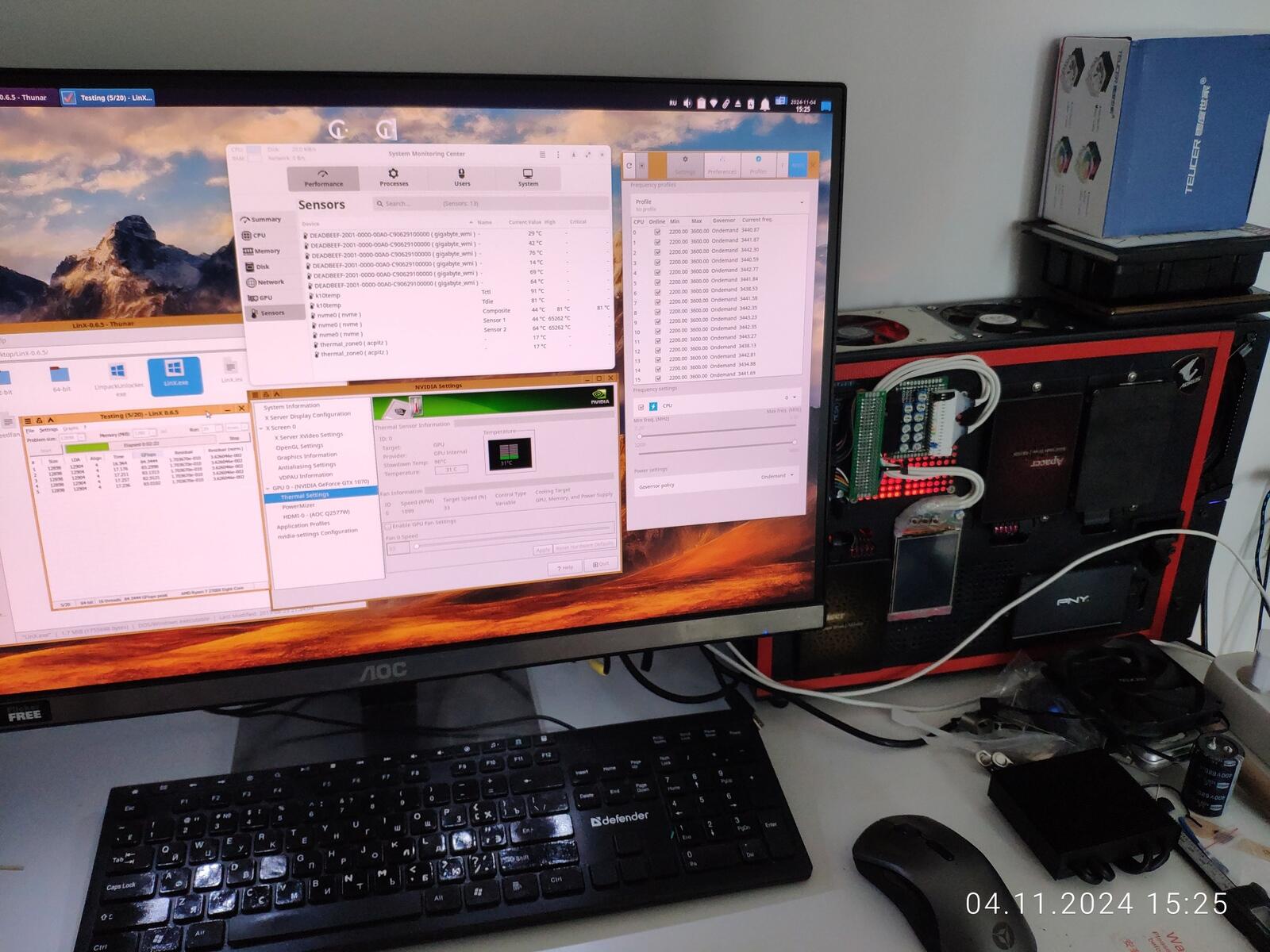

Тестировать буду утилитой Linx 0.6.5, к сожалению, Linux слишком недоразвит в плане работы с датчиками, потому не будет информации о напряжениях и мощности, только базовые вроде температуры процессора (Tdie) и видеокарты...

Важно заметить, у процессора отключен XFR Boost, а максимальная частота ядер ограничена до 3.6 ГГц.

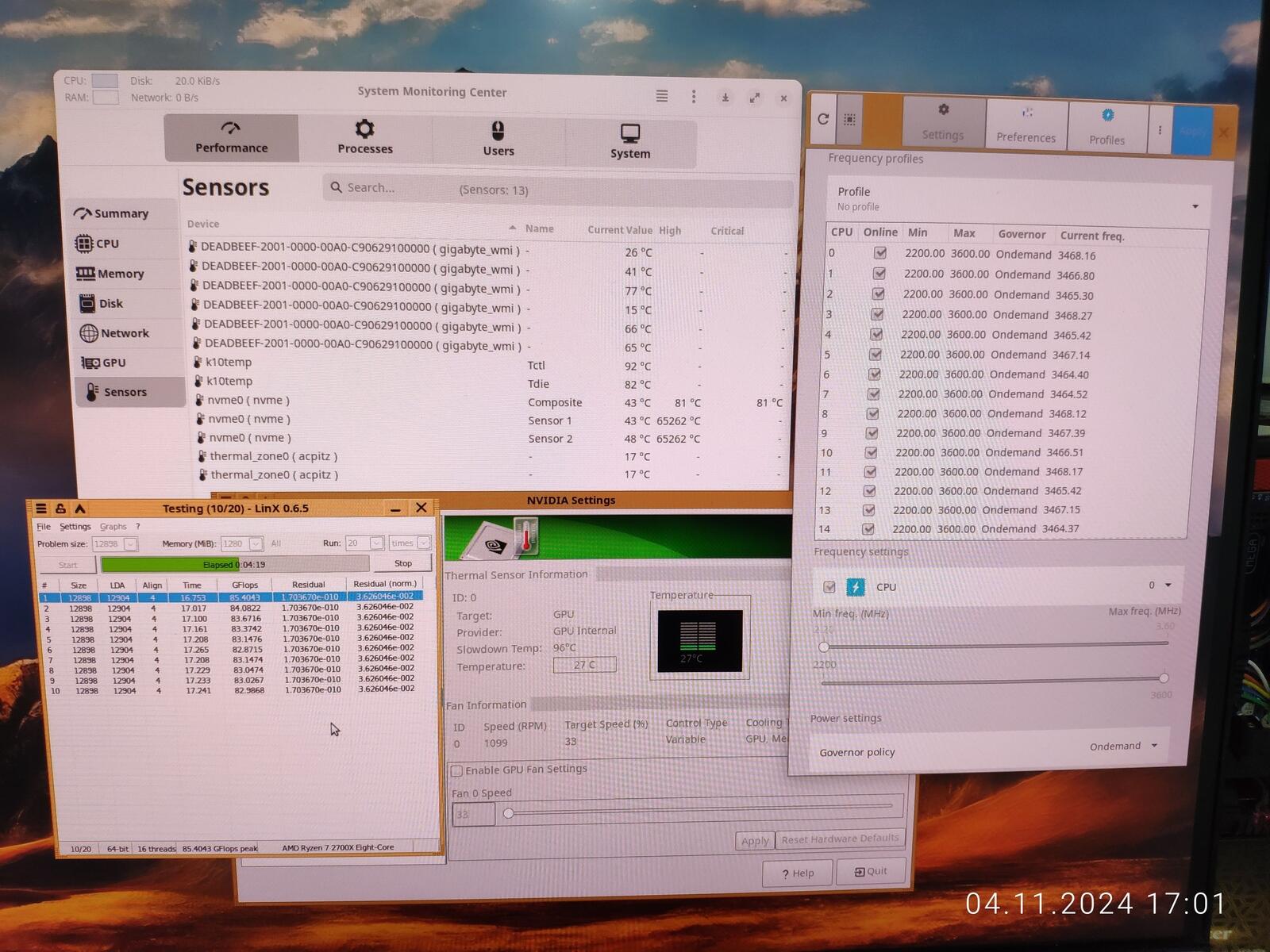

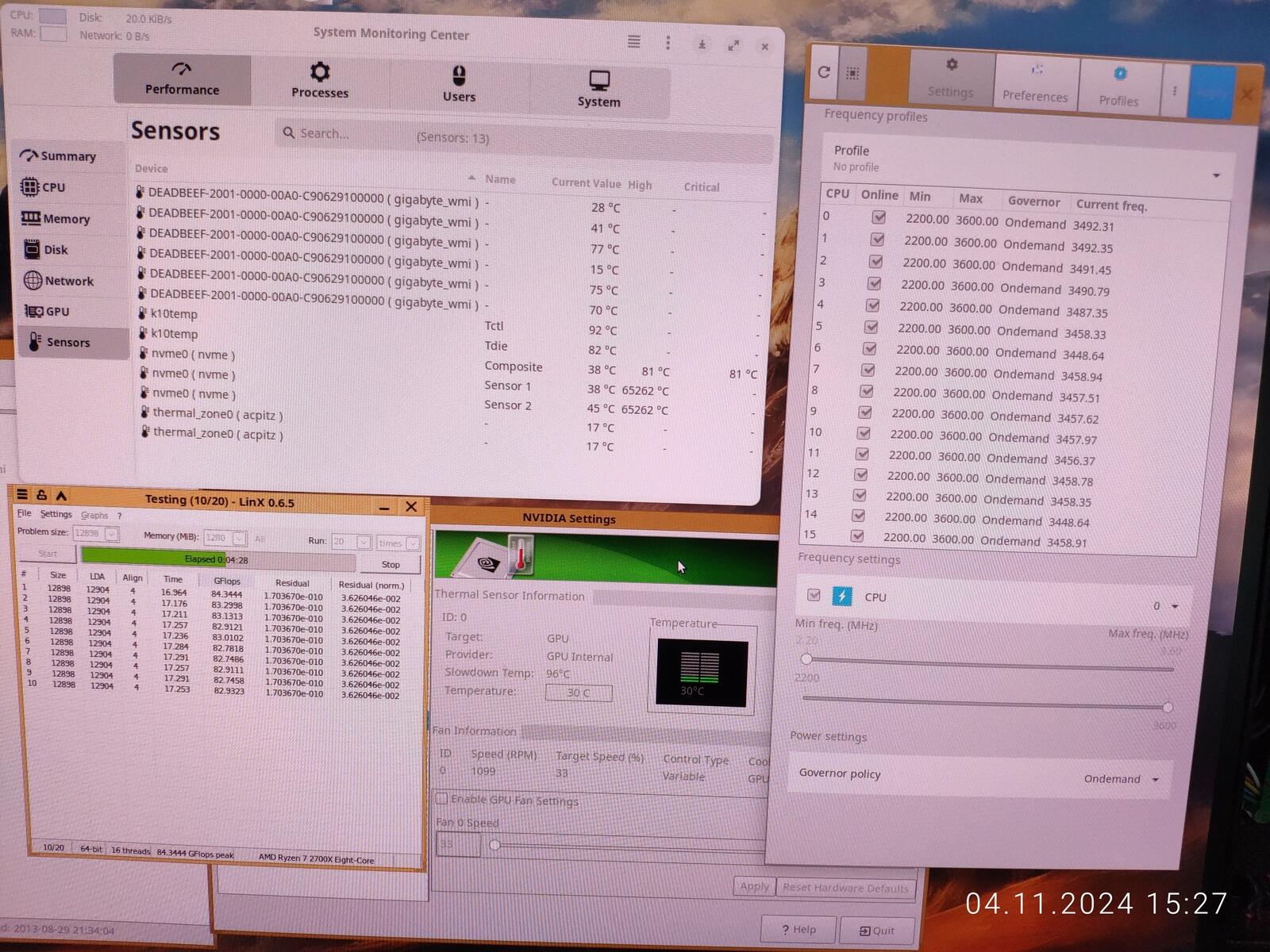

Итого получились следующие результаты нагрева с серверной модифицированной 2U башней (градусы Цельсия):

Процессор R7 2700X в простое 42, в нагрузке 82.

Частоты ядер R7 2700X в нагрузке 3450-3495 МГц (~82.8 GFlops).

Видеокарта GTX 1070 в простое 35, в нагрузке 30.

NVME SSD - в простое 44, в нагрузке 38 (память).

Системная плата - 30/28, 44/41, 37/77, 14/15, 45/75, 53/70 (в простое / в нагрузке).

В итоге процессор нагревается до стандартной рабочей температуры для R7 2700X на уровне 82 градуса и сбрасывает частоты до 3450-3495 МГц по всем ядрам, то есть текущая система охлаждения ЦП далека от идеала, немного не дотягивает до того, чтобы удержать даже 3.6 ГГц по всем ядрам при стрессовой нагрузке.

Тем не менее температура видеокарты и SSD значительно упала, так же первый и второй датчик системной платы охладились, ведь при нагрузке повышаются обороты вентиляторов корпуса, как следствие объём корпуса интенсивнее проветривается, что и привело к общему снижению температуры внутри корпуса.

Разве что третий, пятый и шестой датчик системной платы разогрелись до 70-77 градусов, какие-то из них отвечают за зону VRM процессора, но какие именно неизвестно, ведь я использую вечно недоразвитый Linux вместо операционной системы.

Уровень шума при этом был ощутимый, но не раздражающий, хотя в обычном использовании процессор так никогда не нагружается.

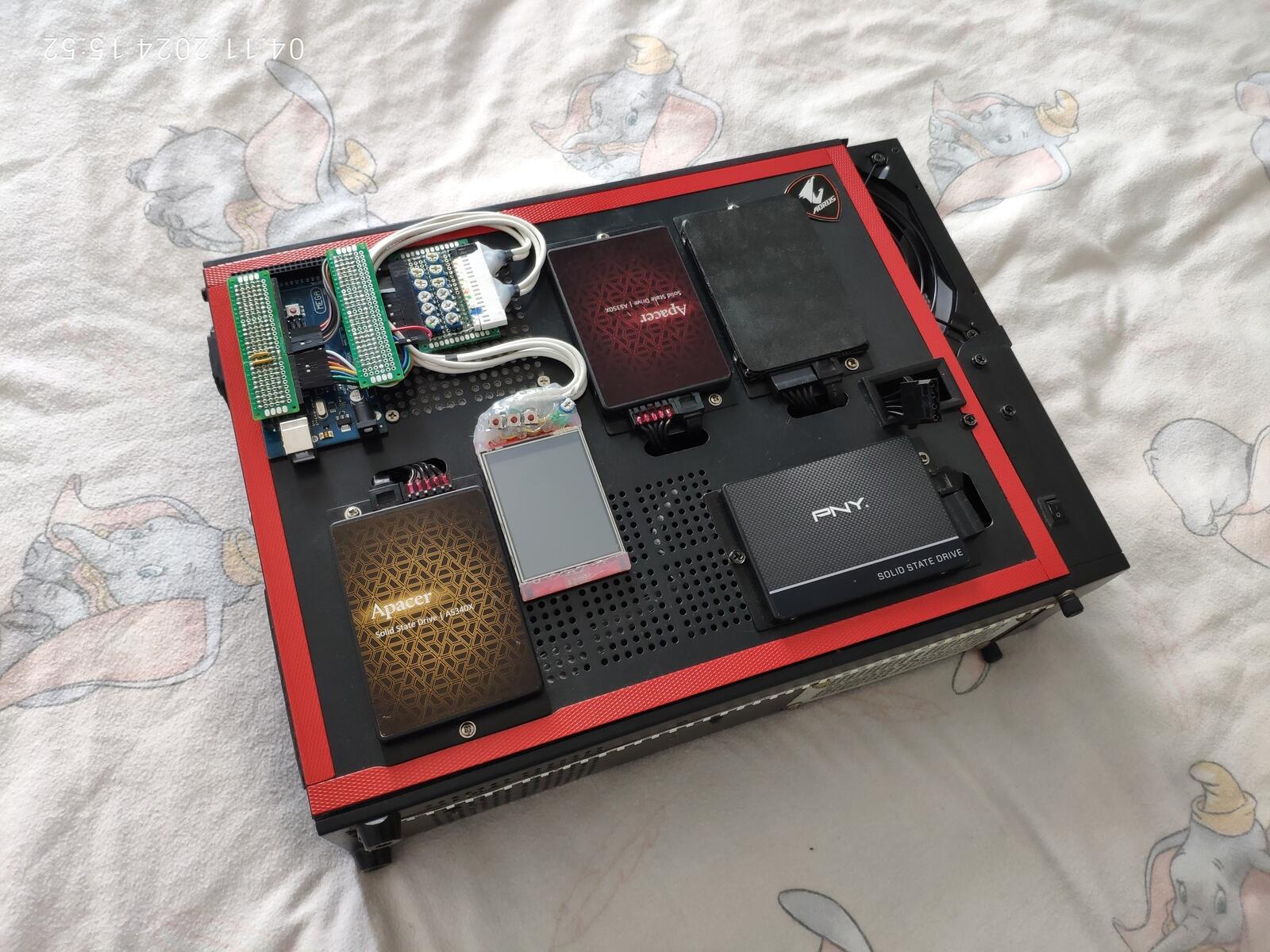

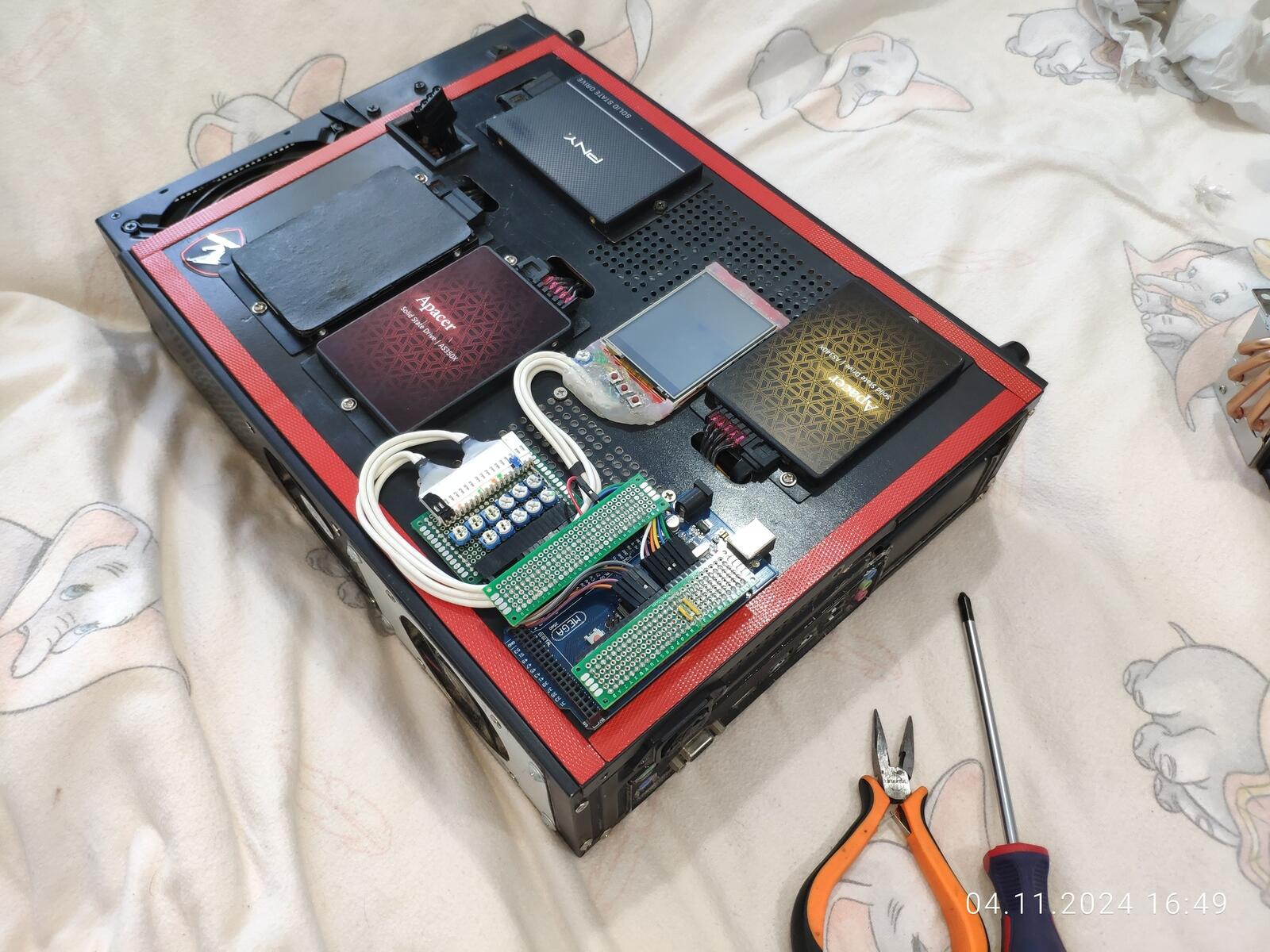

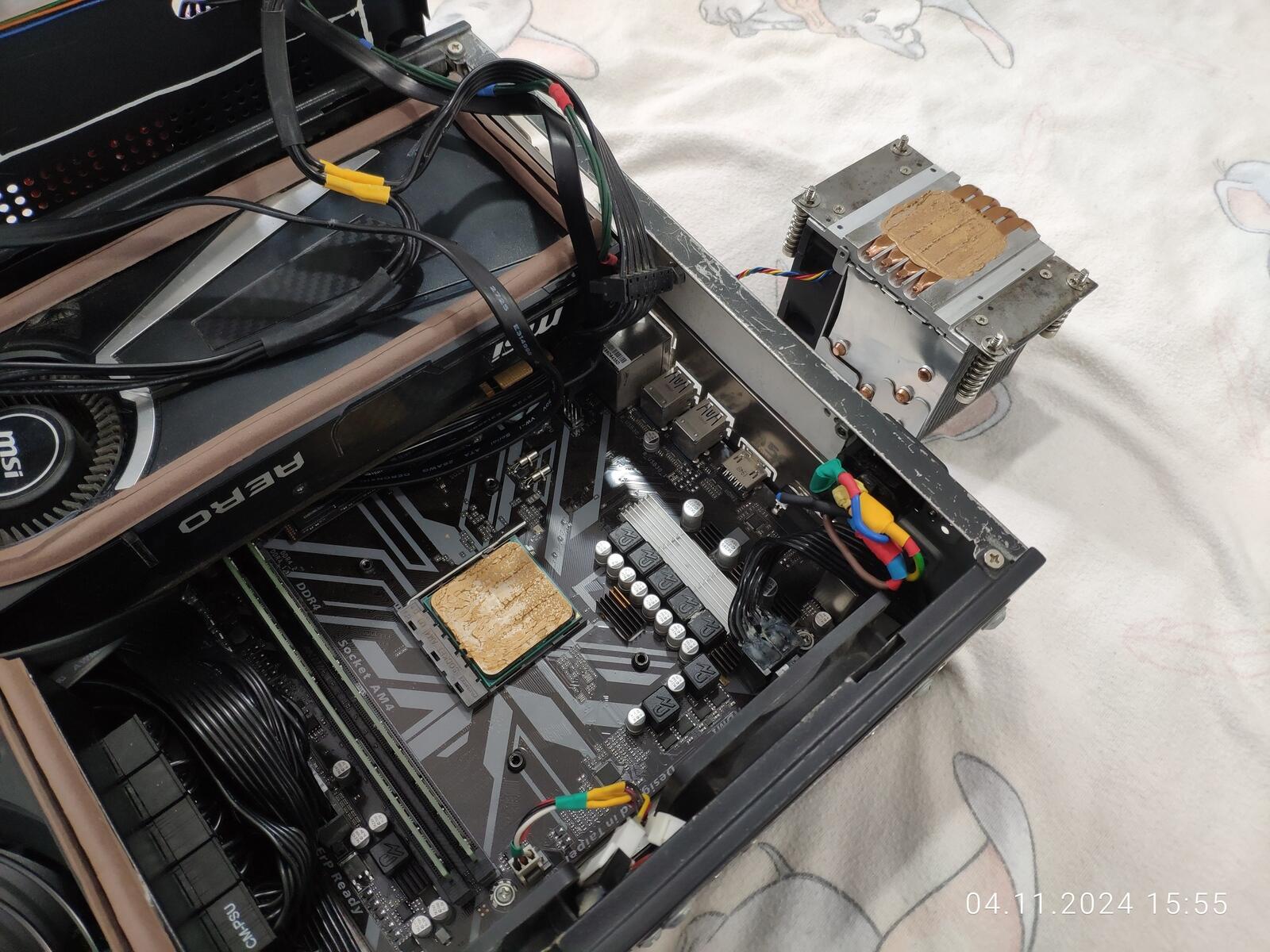

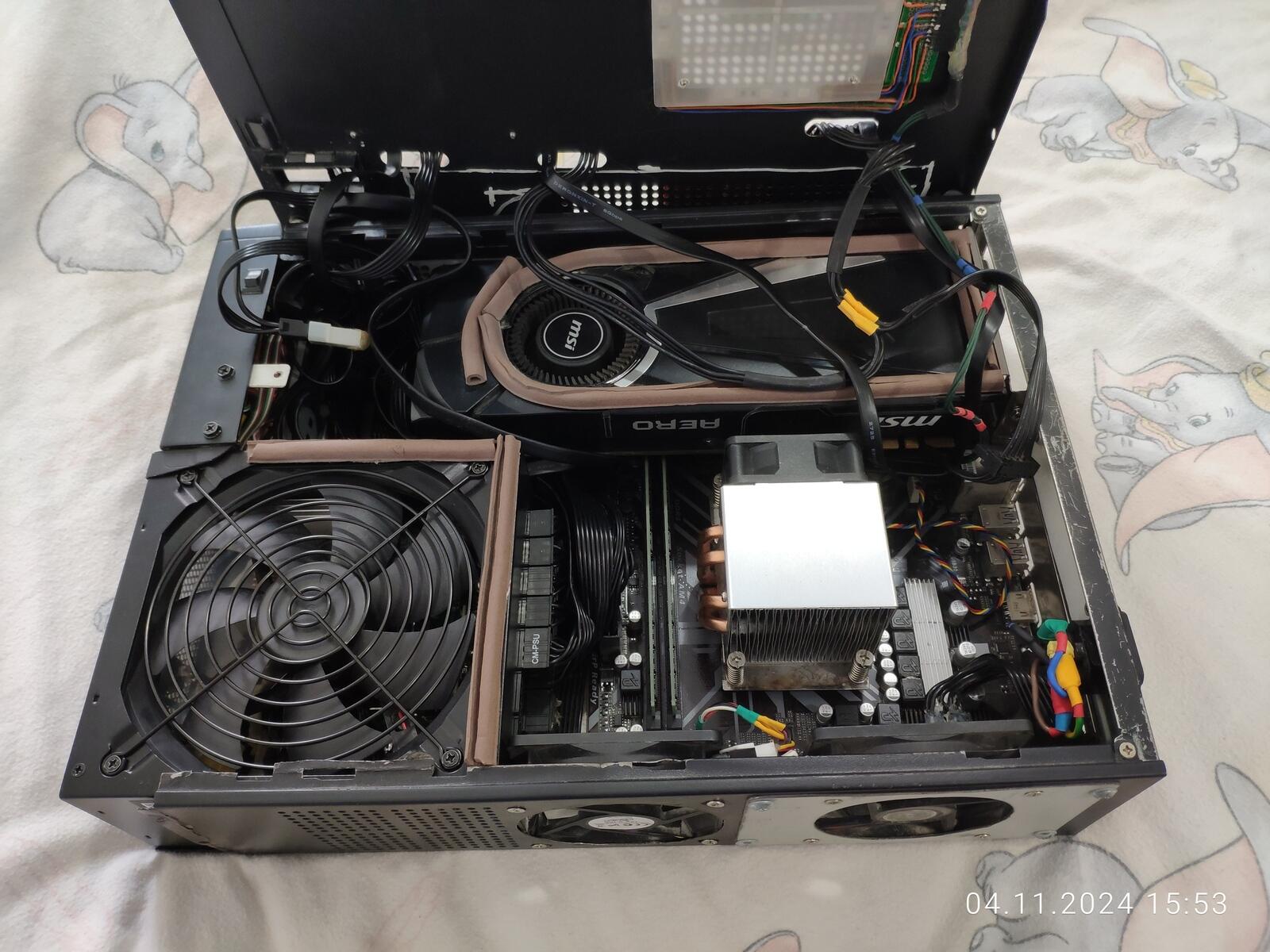

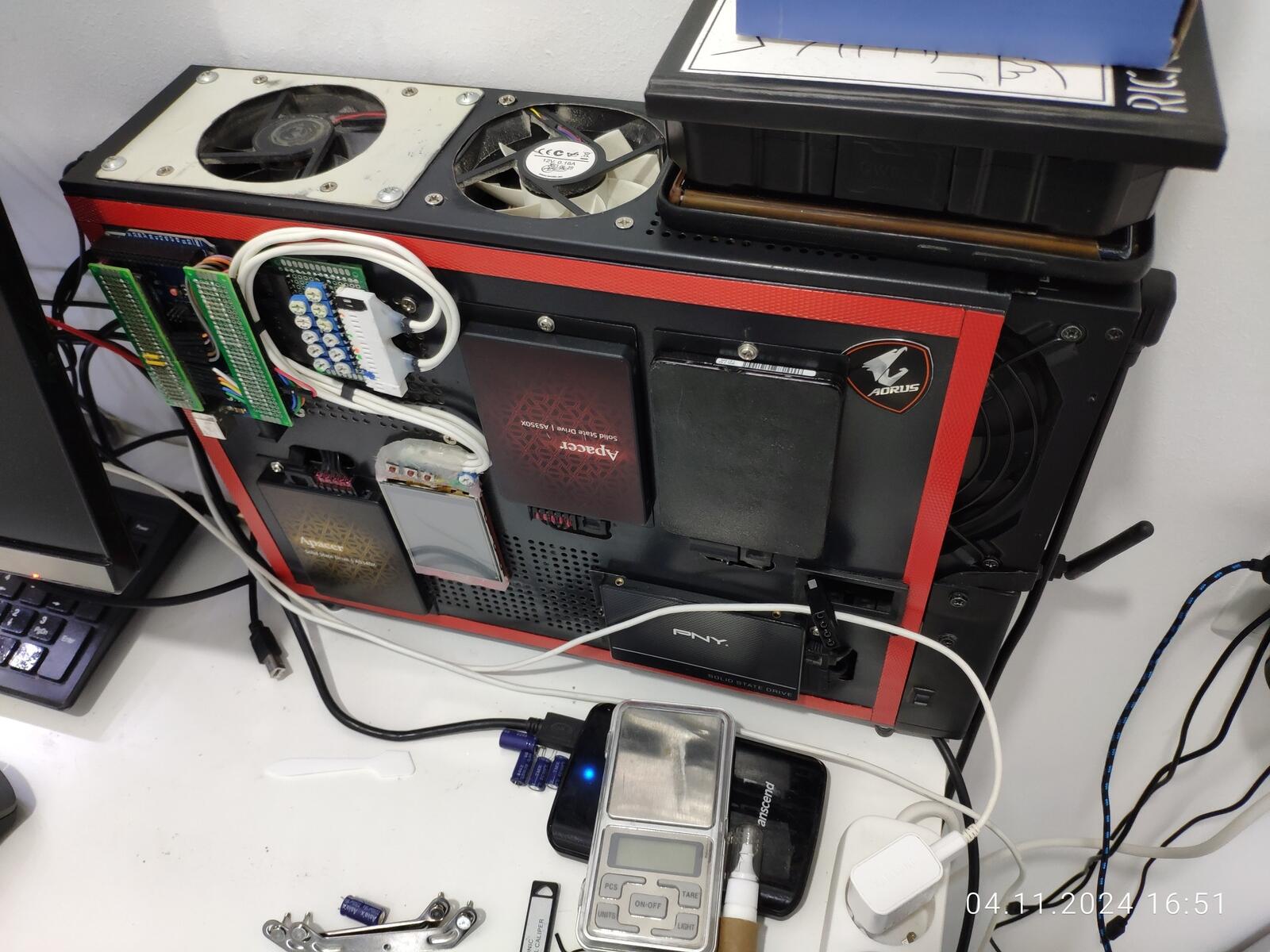

Теперь нужно установить новый радиатор, разбираю свой компактный ПК:

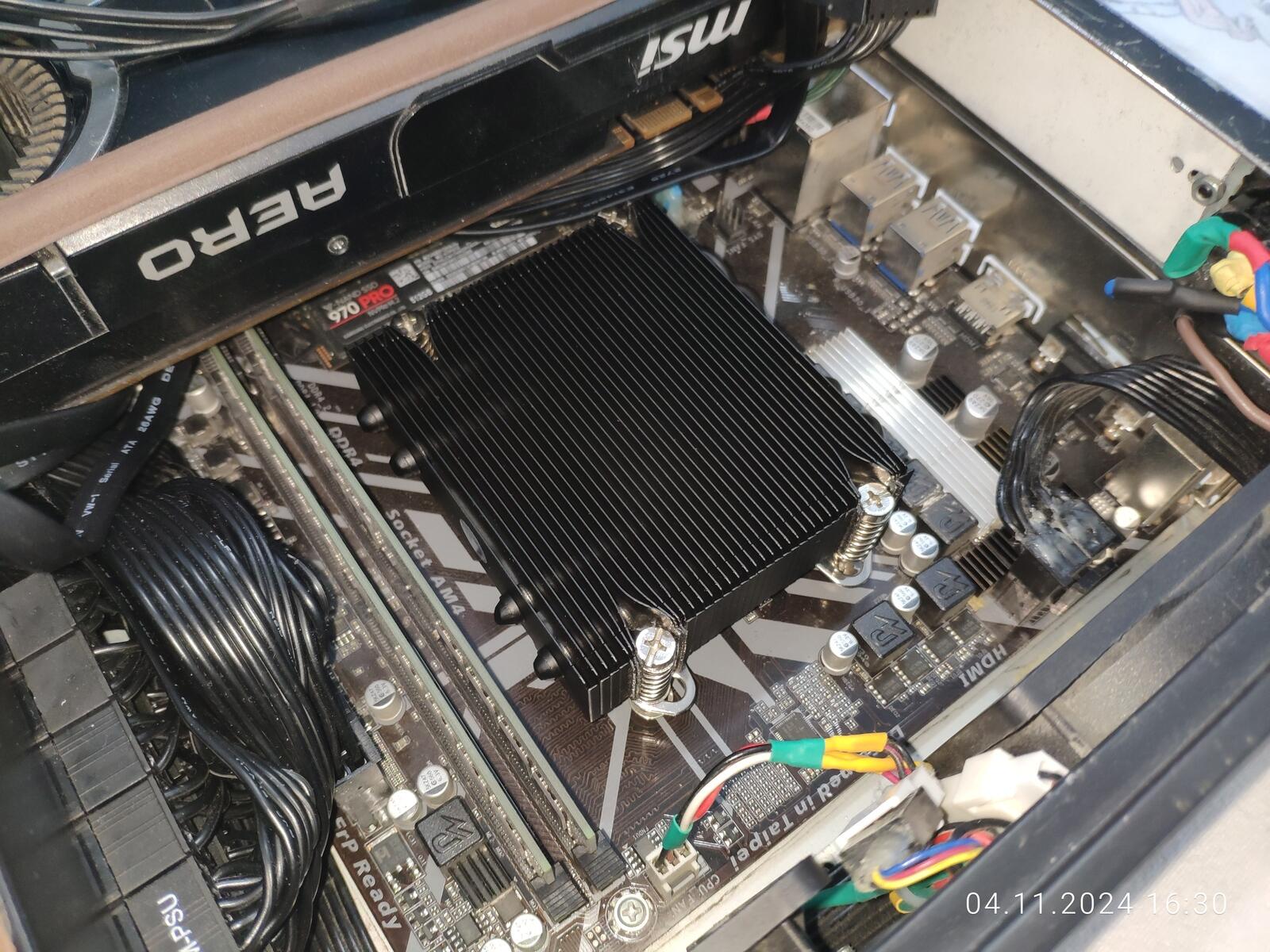

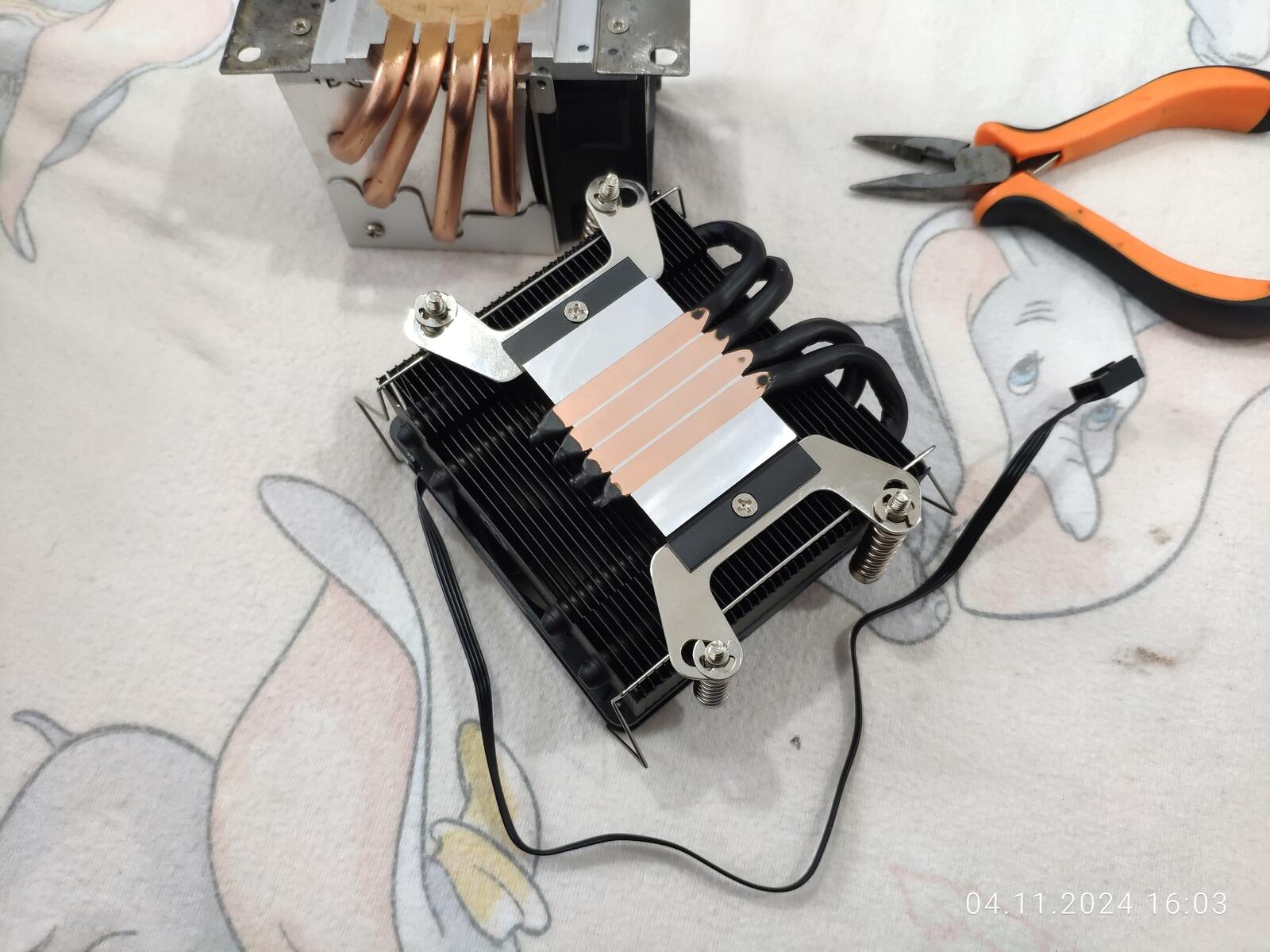

Новый радиатор выглядит действительно не очень впечатляюще, даже по сравнению с 2U башней серверной, эх:

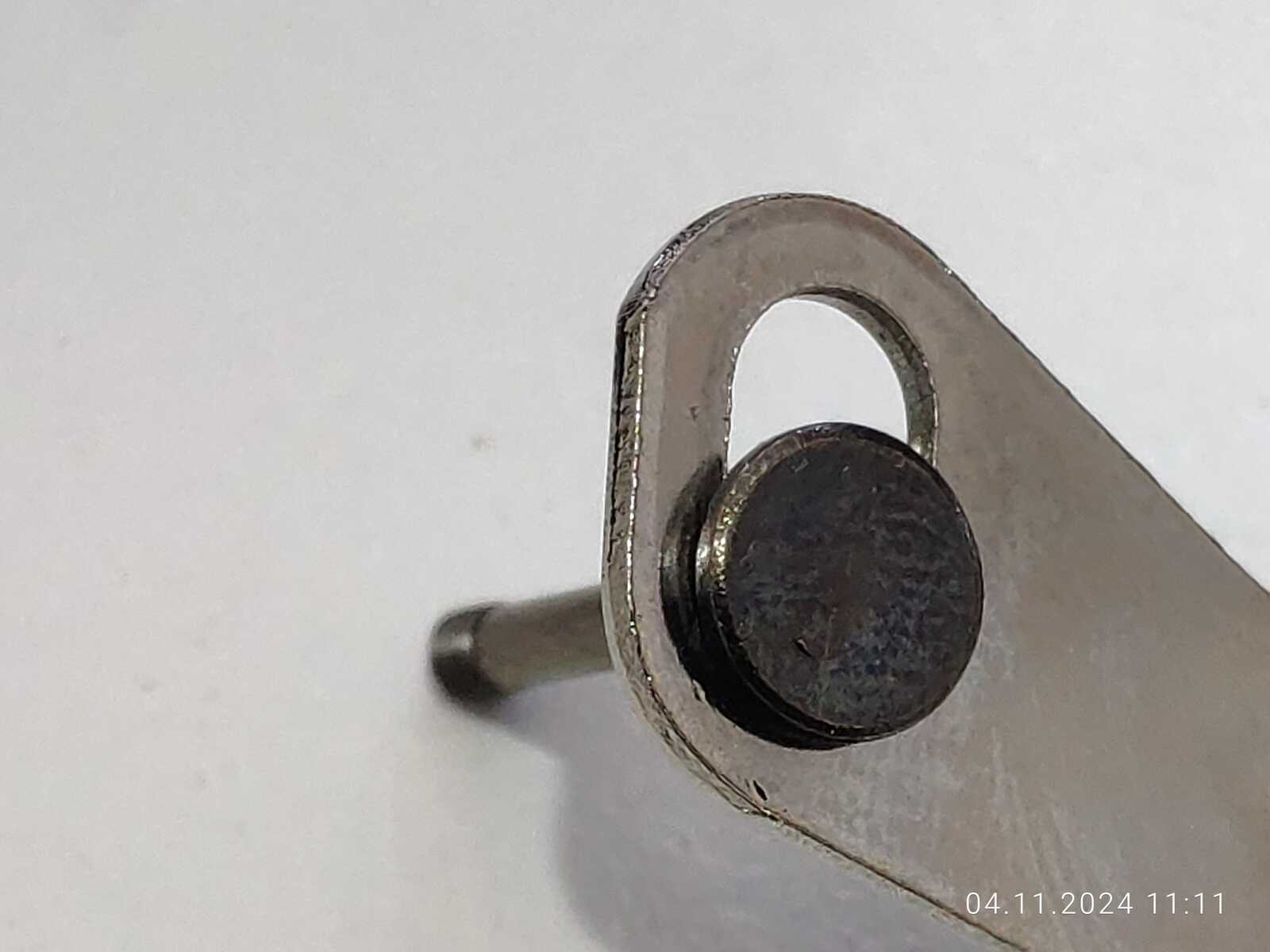

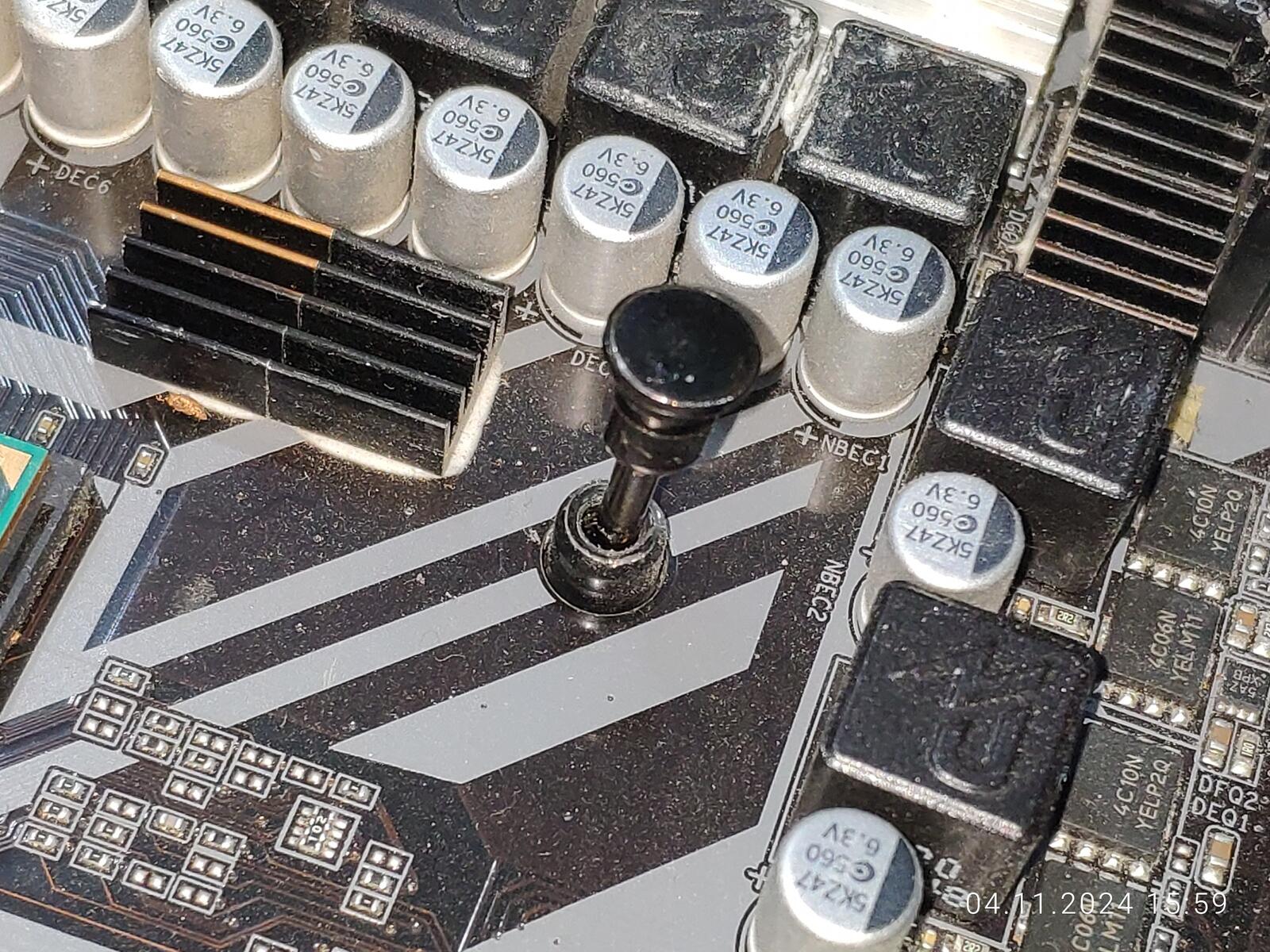

Вот собственно и причина, почему мне не понравилось стандартное крепление радиатора, ведь оно требует доступ к задней стороне системной платы для установки системы охлаждения, но ничего страшного, у меня есть винты от серверной башни:

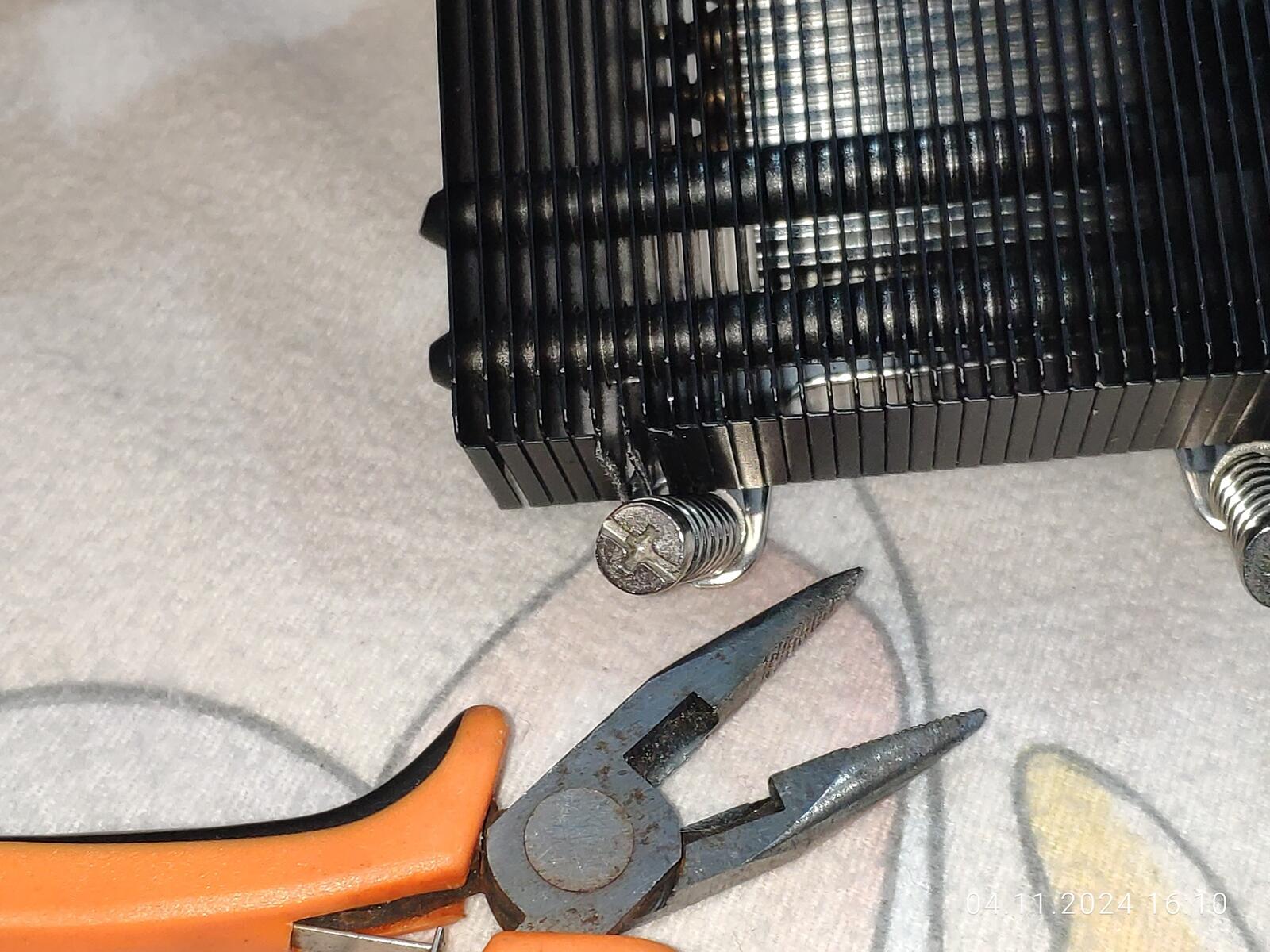

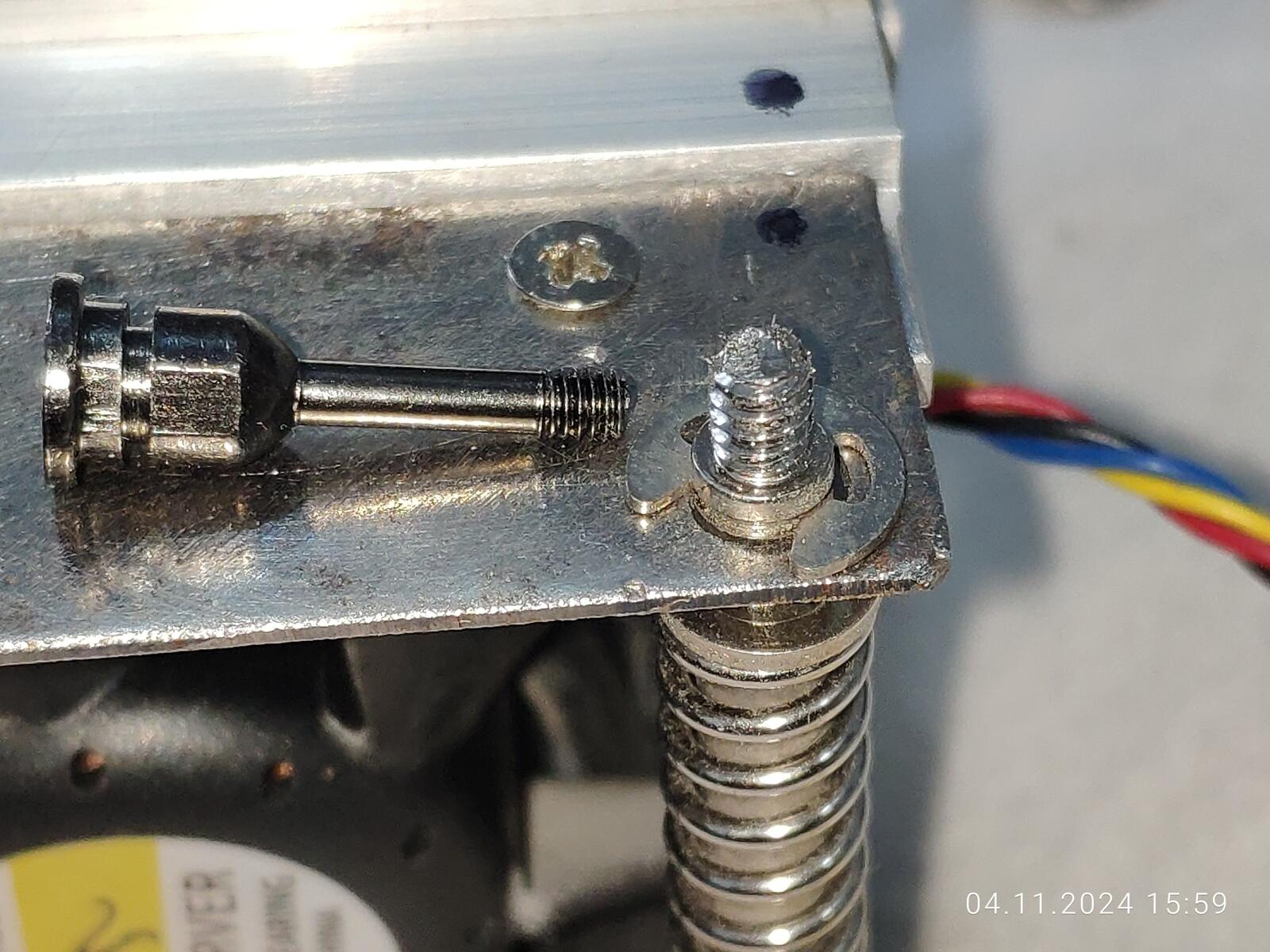

Установил значит другие винты, но вот проблема, винты в положении сокета AM3, а мне нужно положение AM4, так что пришлось модифицировать радиатор, иначе винты невозможно было установить в нужное положение:

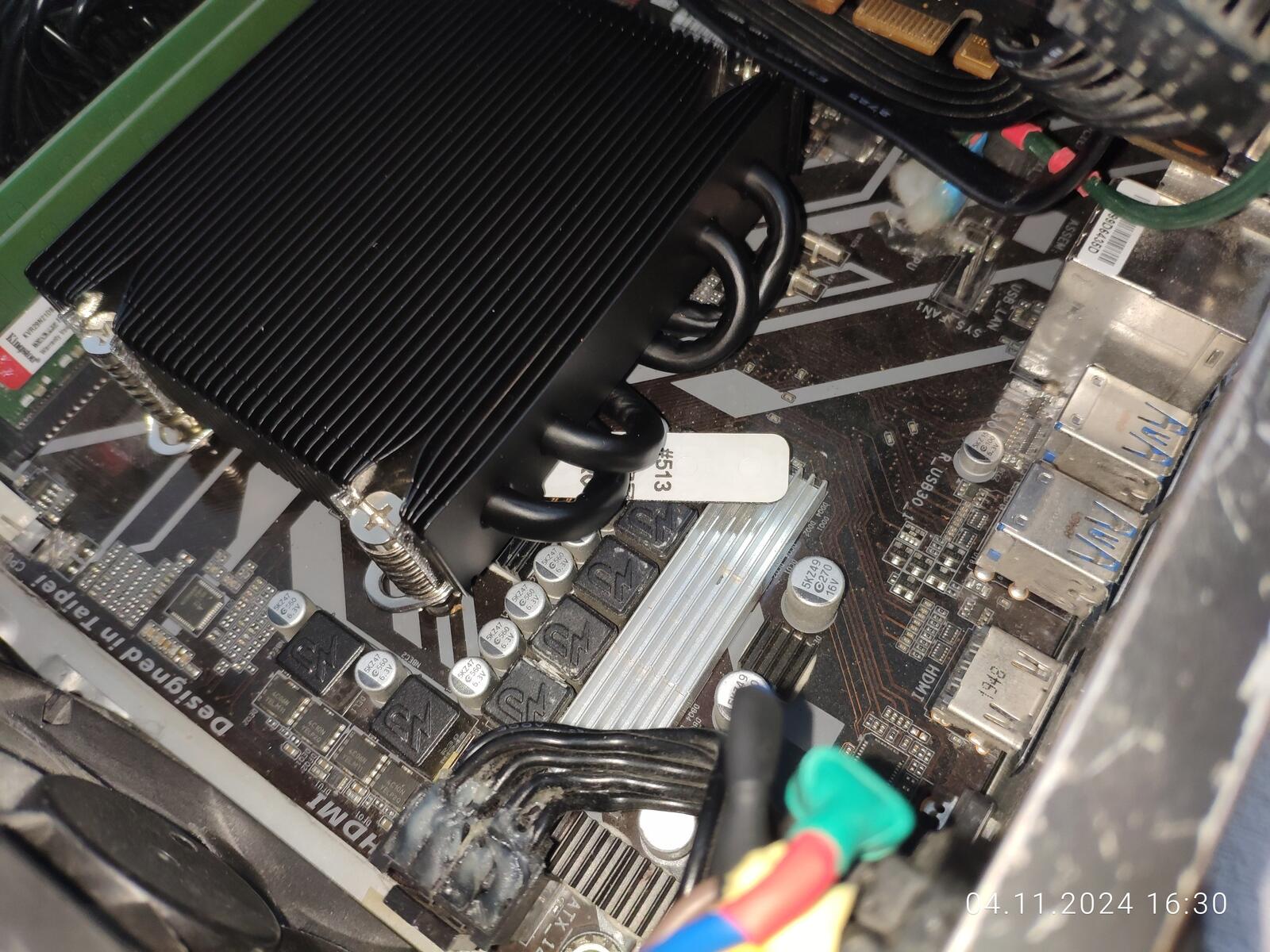

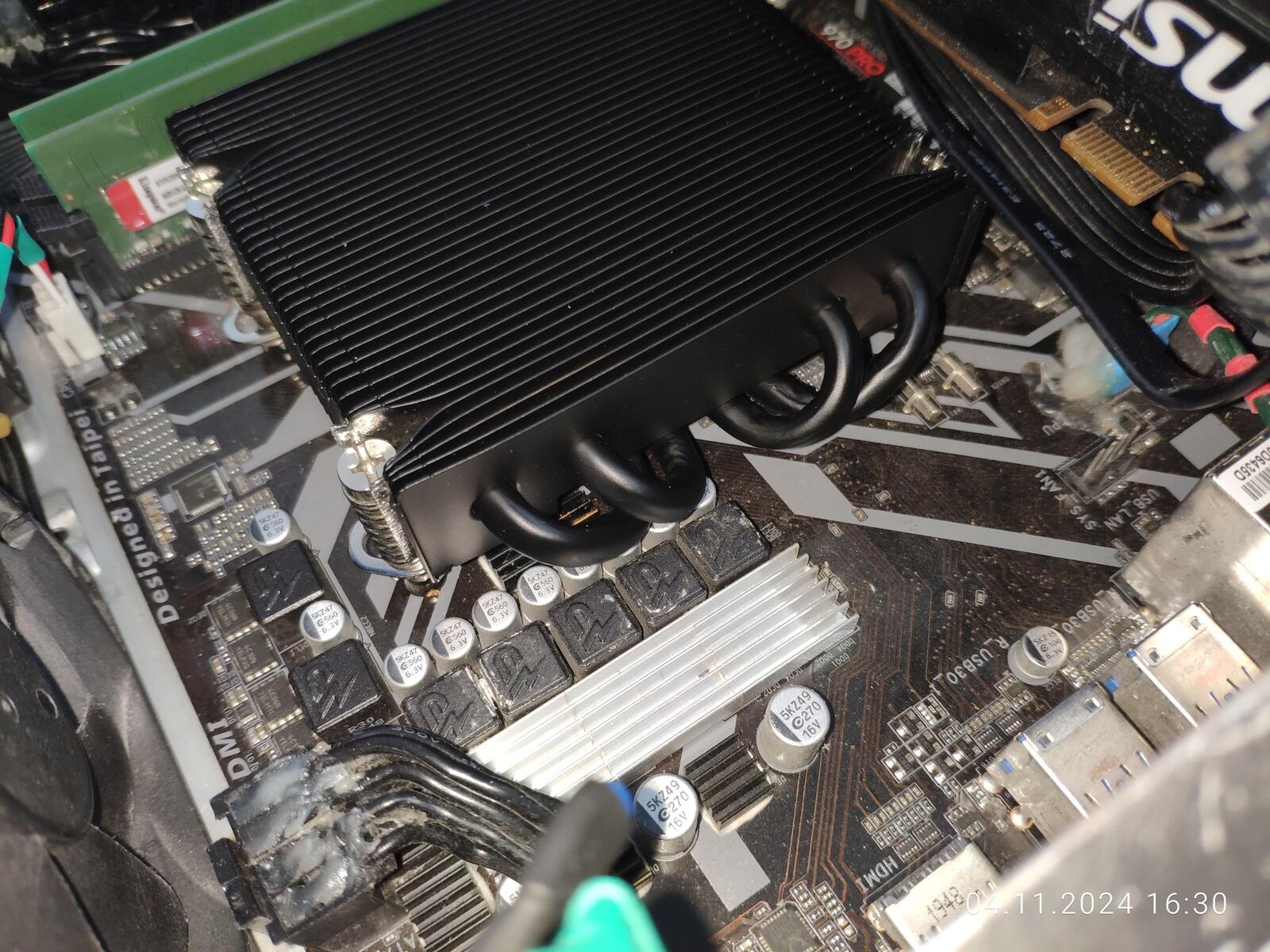

Отлично, радиатор установлен, с зоной VRM процессора не конфликтует:

Пятка при любом варианте установки попадает на середину процессора, но располагать радиатор трубками к ОЗУ я всё же не стану, зачем оперативной памяти лишний подогрев сбоку?

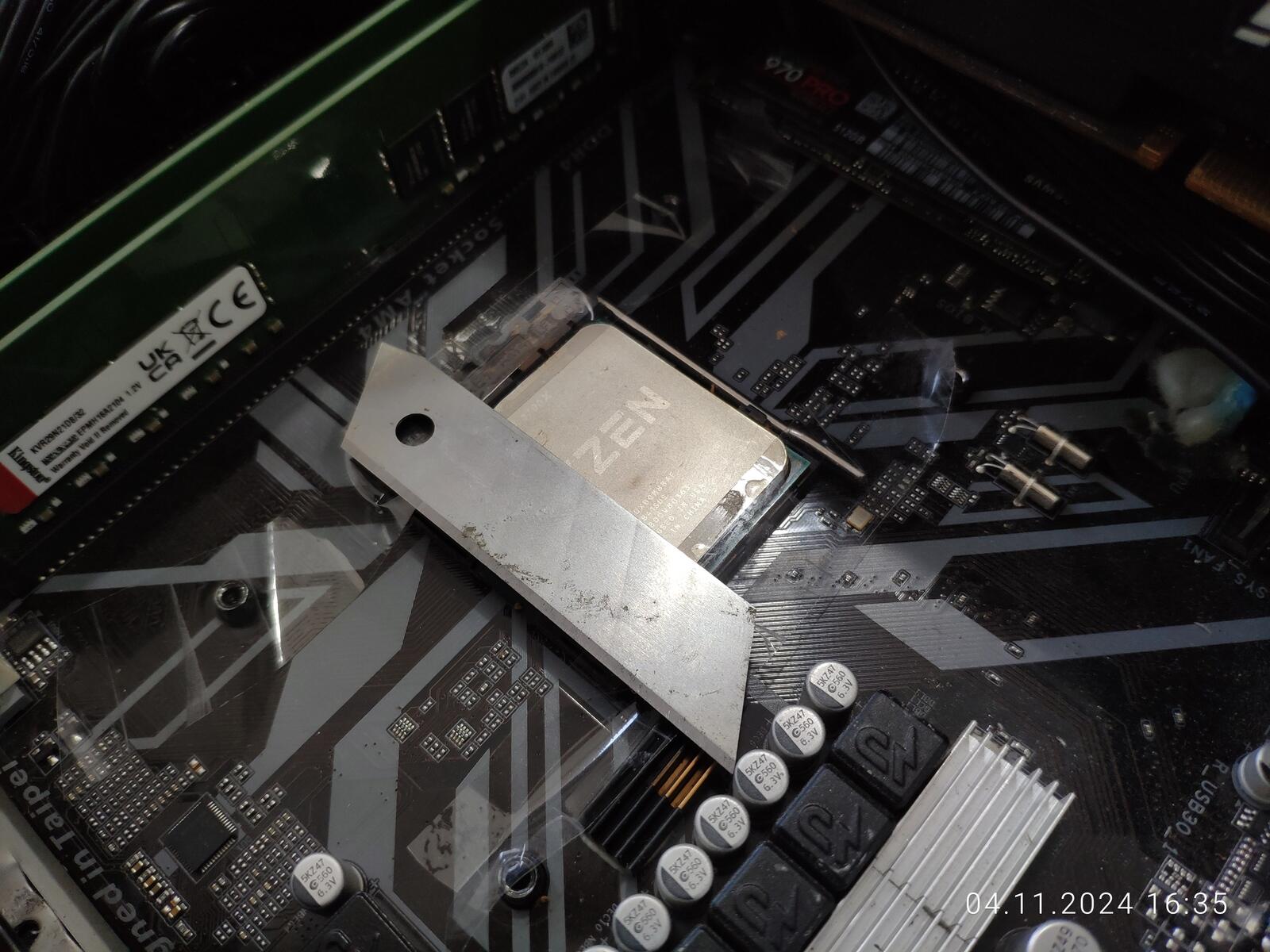

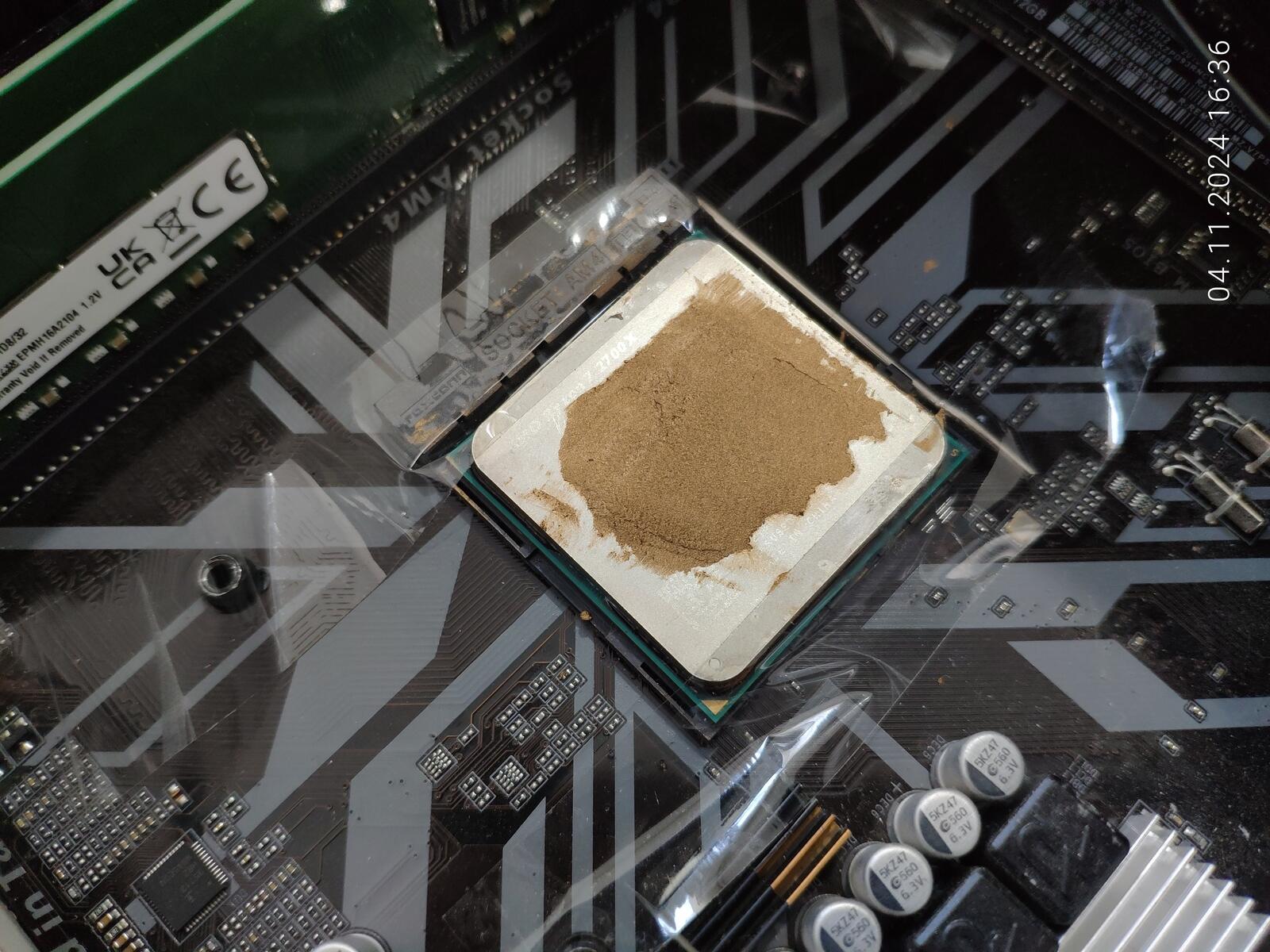

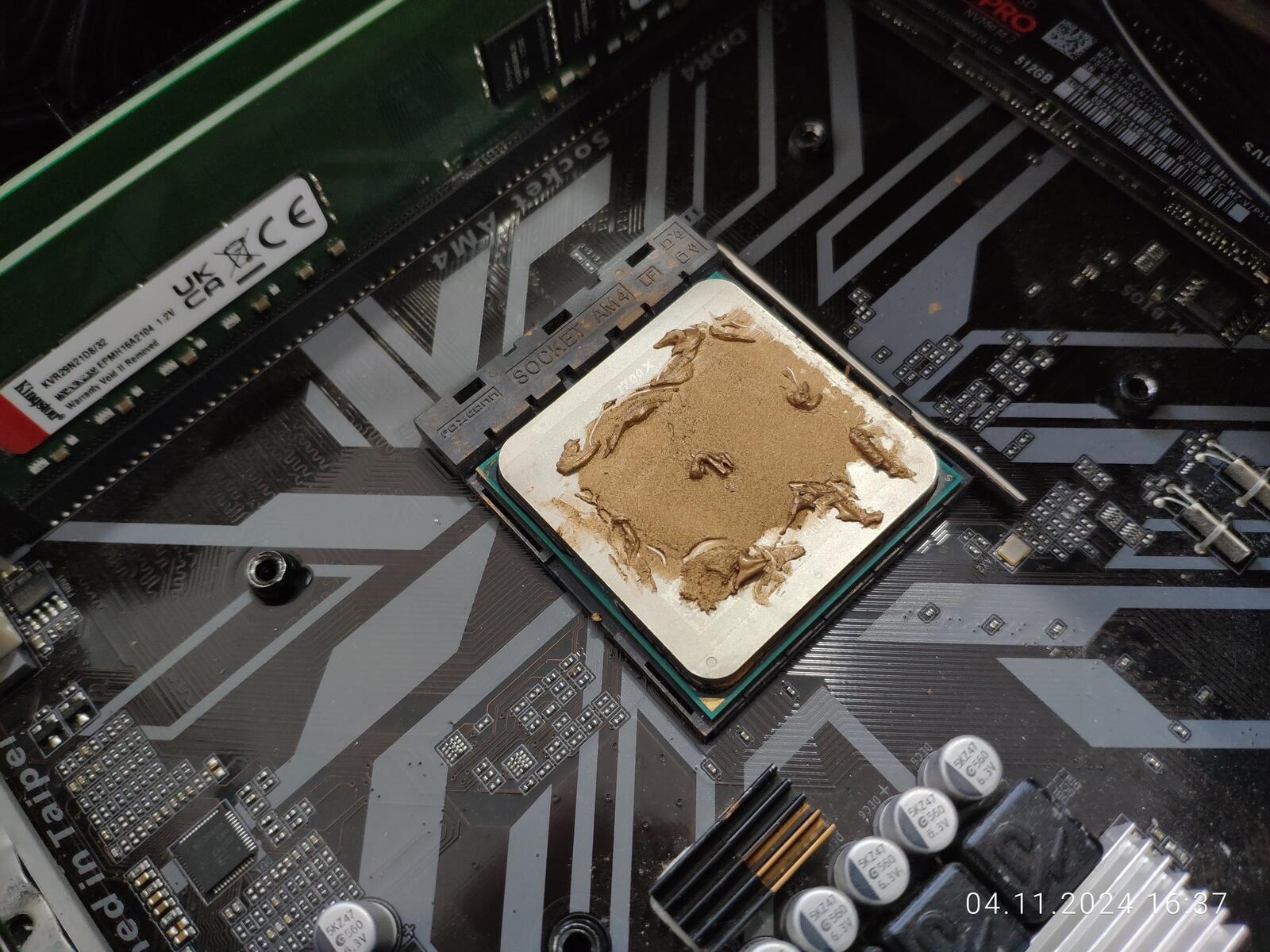

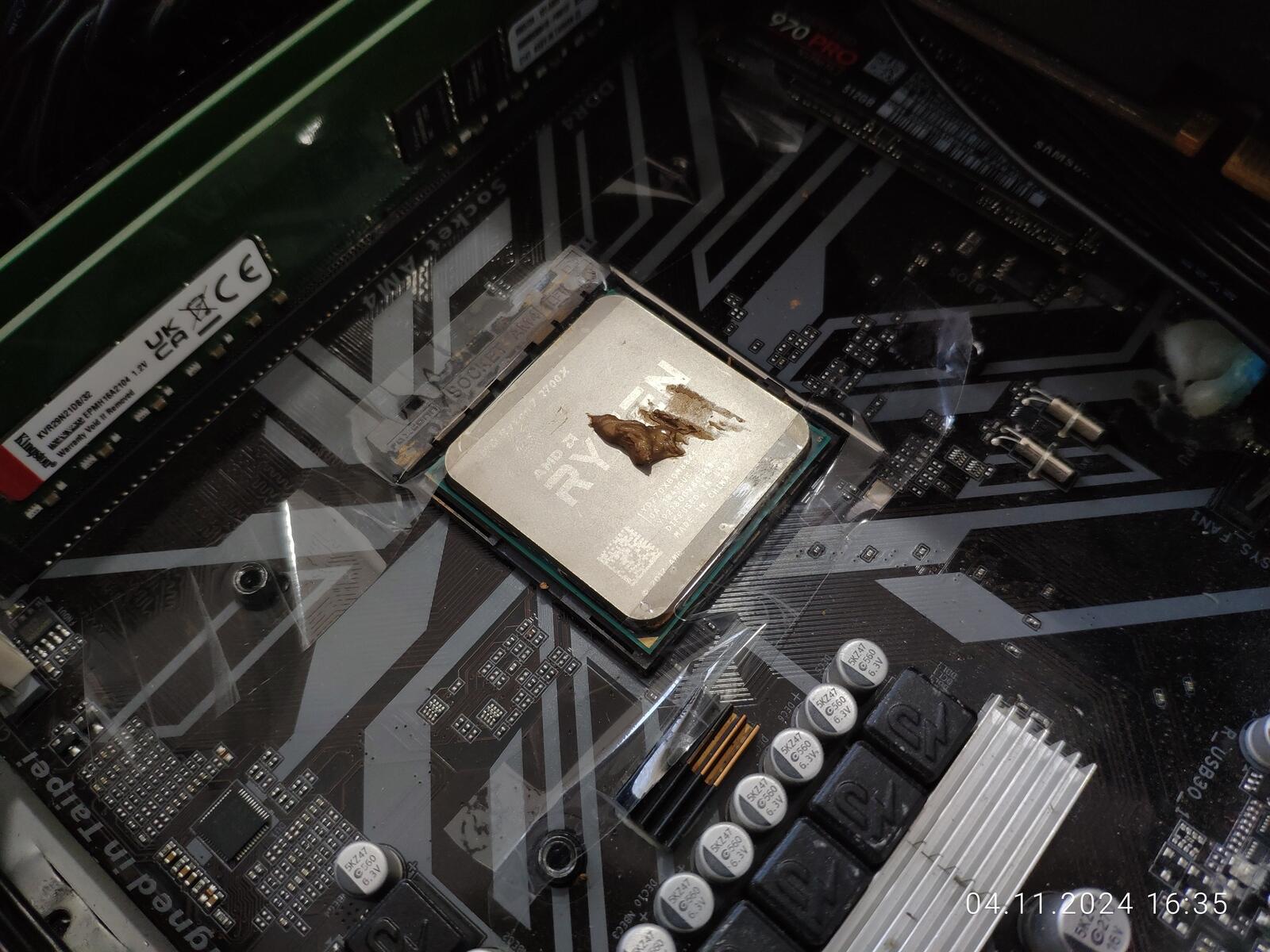

Для разнообразия решил нанести пасту на процессор с помощью скотча и канцелярского лезвия, но посмотрел на результат и набросал по классике кучки:

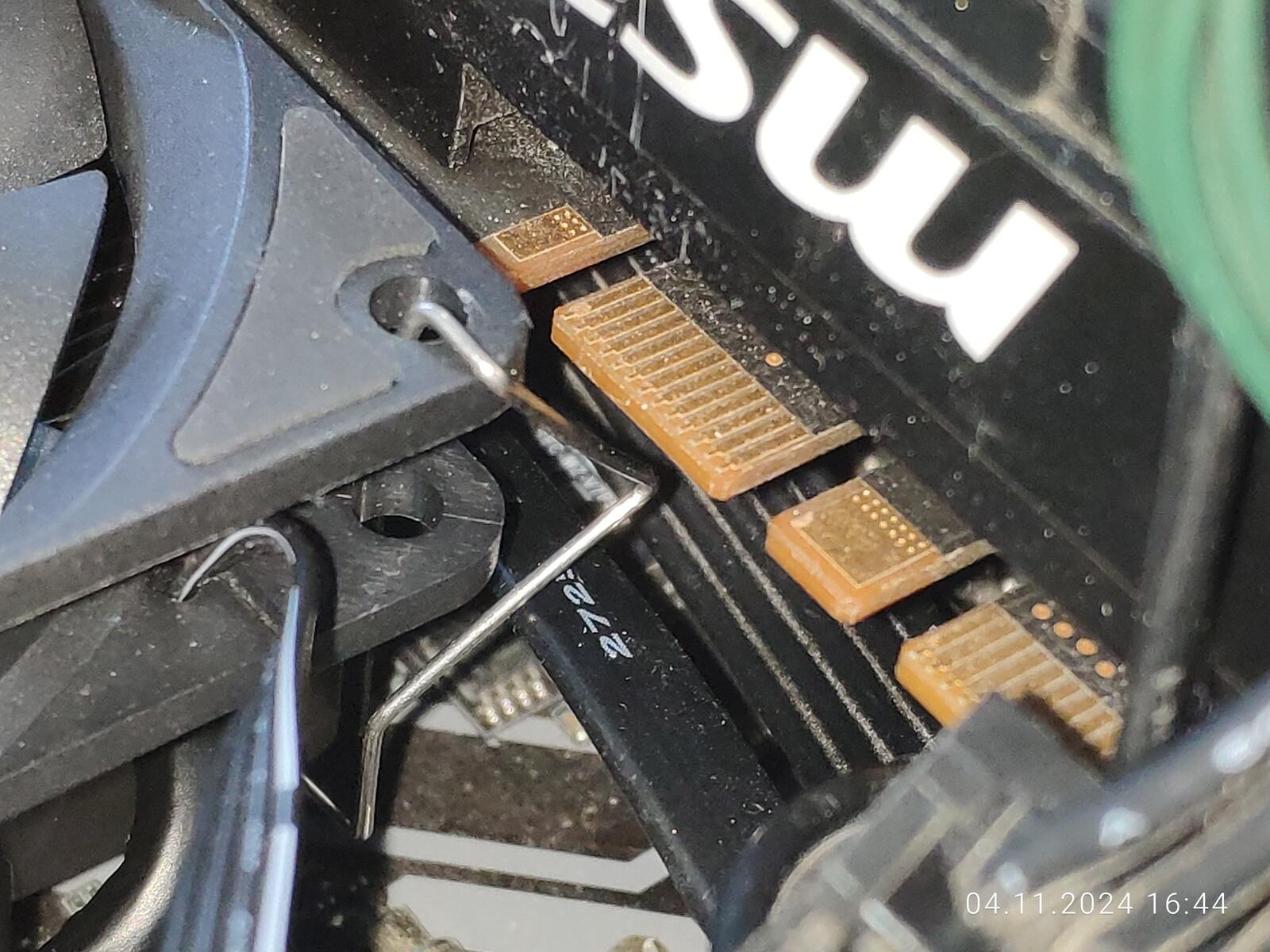

Казалось бы, вот и первые проблемы, крепление вентилятора конфликтует с болтами! Но на самом деле нет, ничего не конфликтует, всё отлично сошлось:

О боги, неужели снова проблема! Вентилятор перекрывает болты? И снова нет, проблемы разумеется, ведь вентилятор можно сдвинуть в сторону при установке, а после вернуть всё назад:

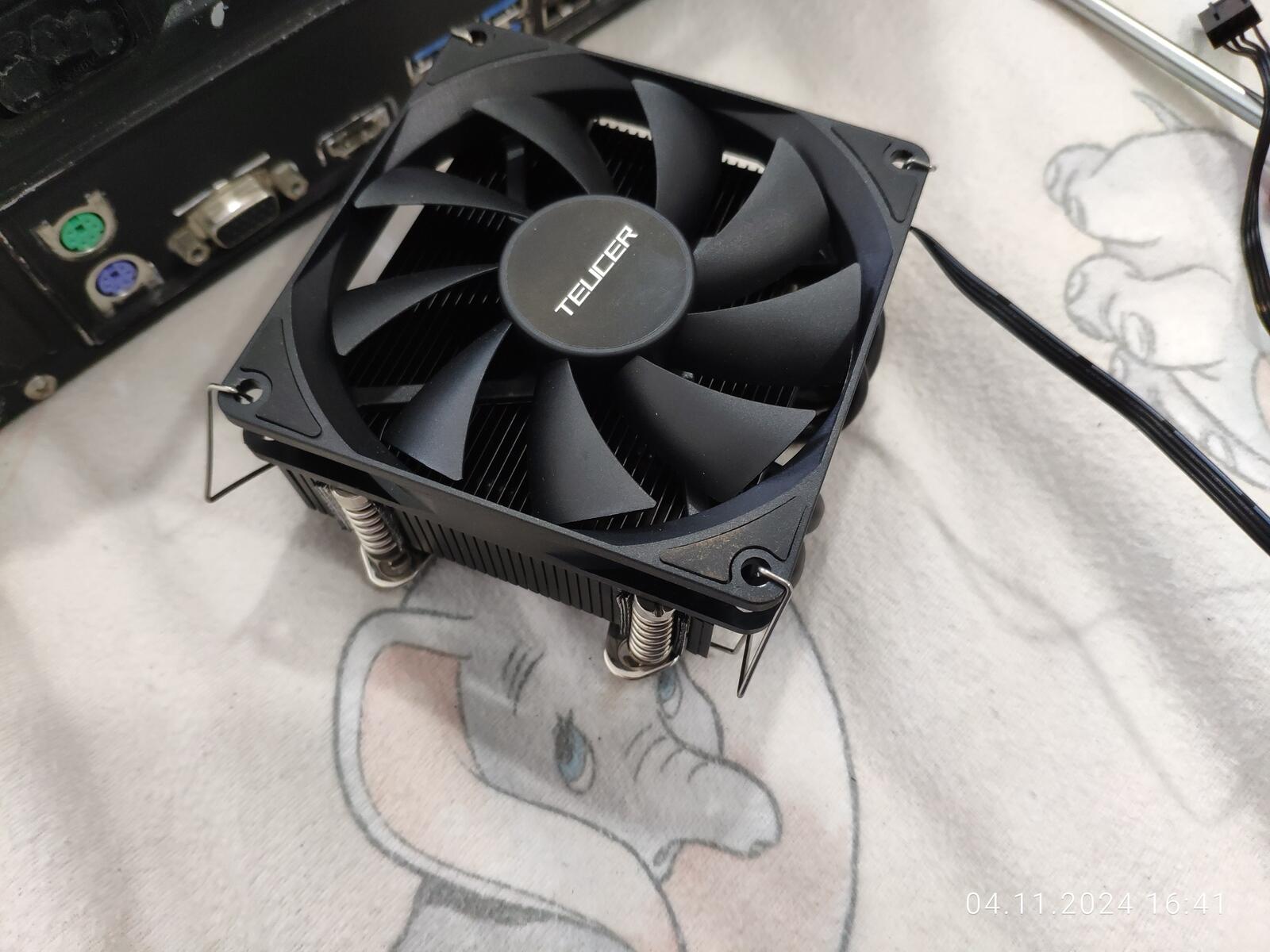

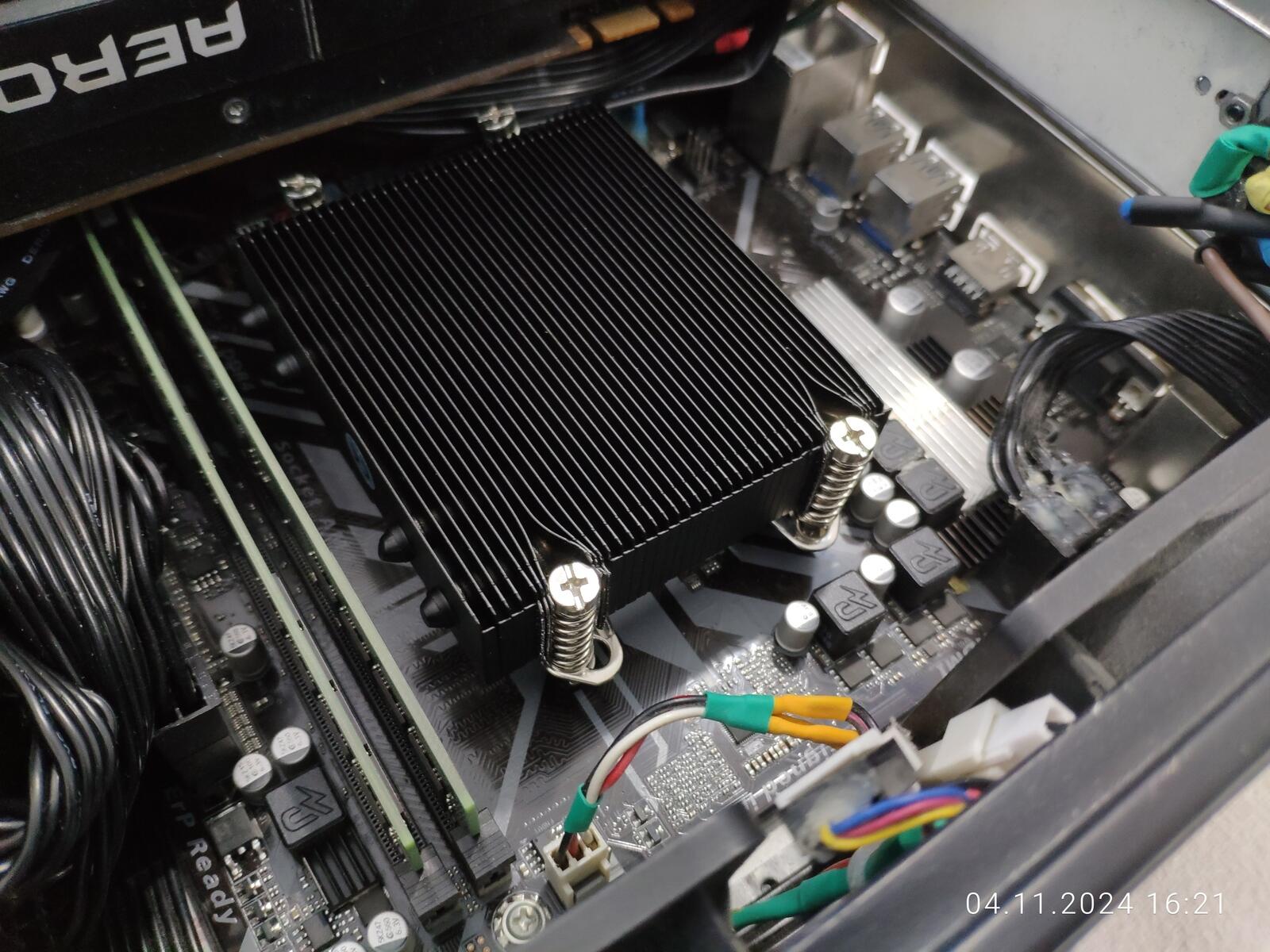

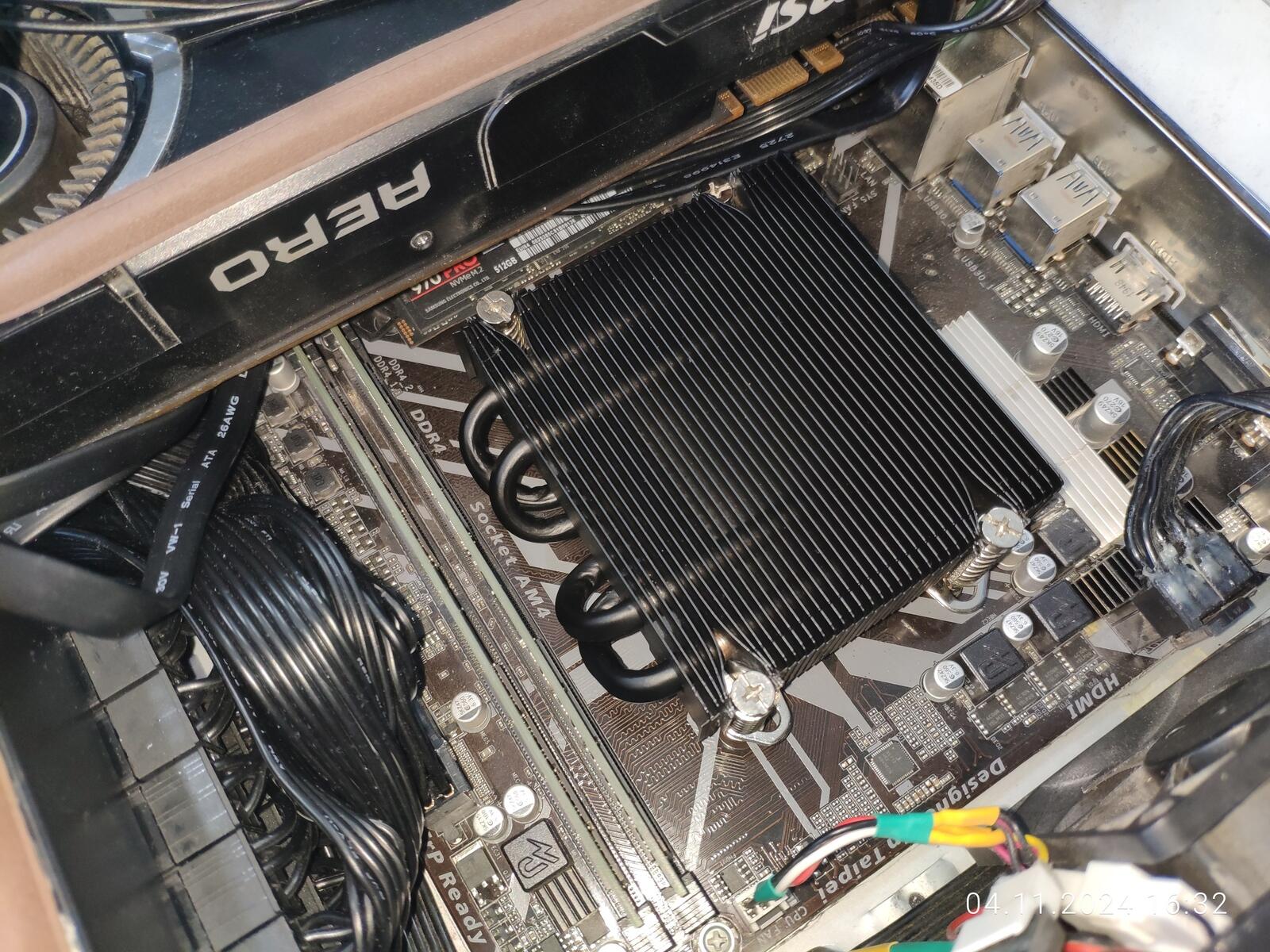

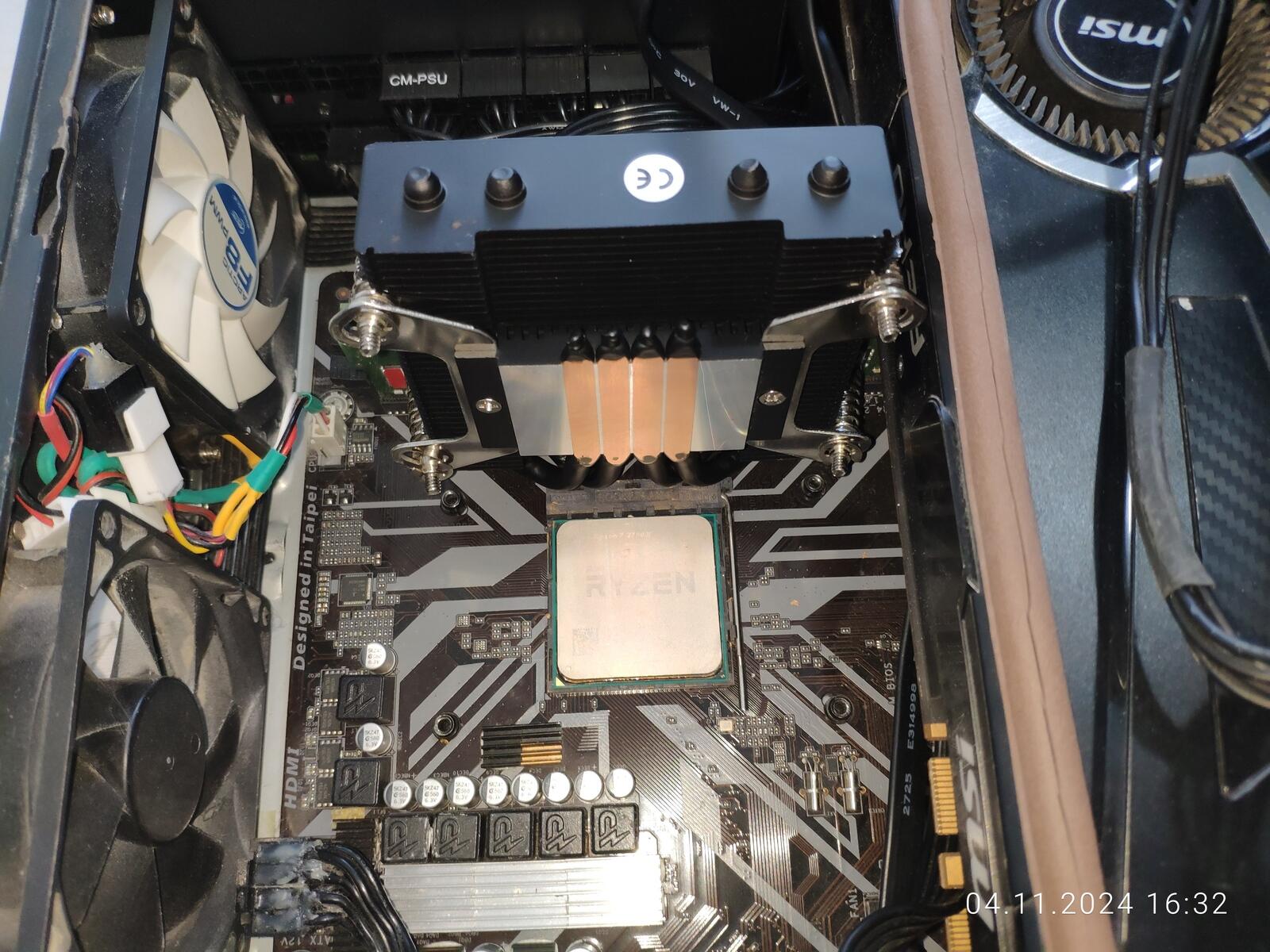

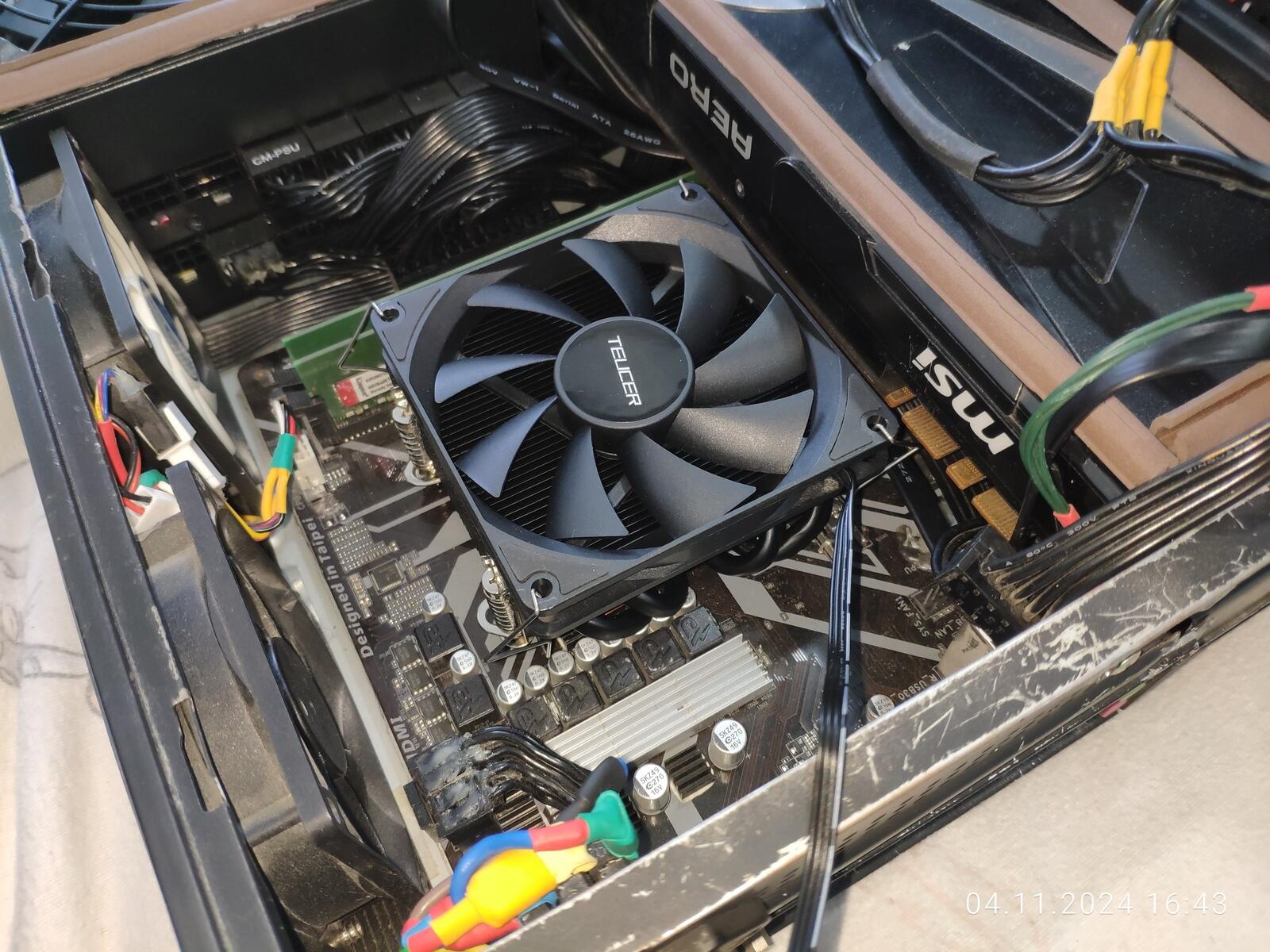

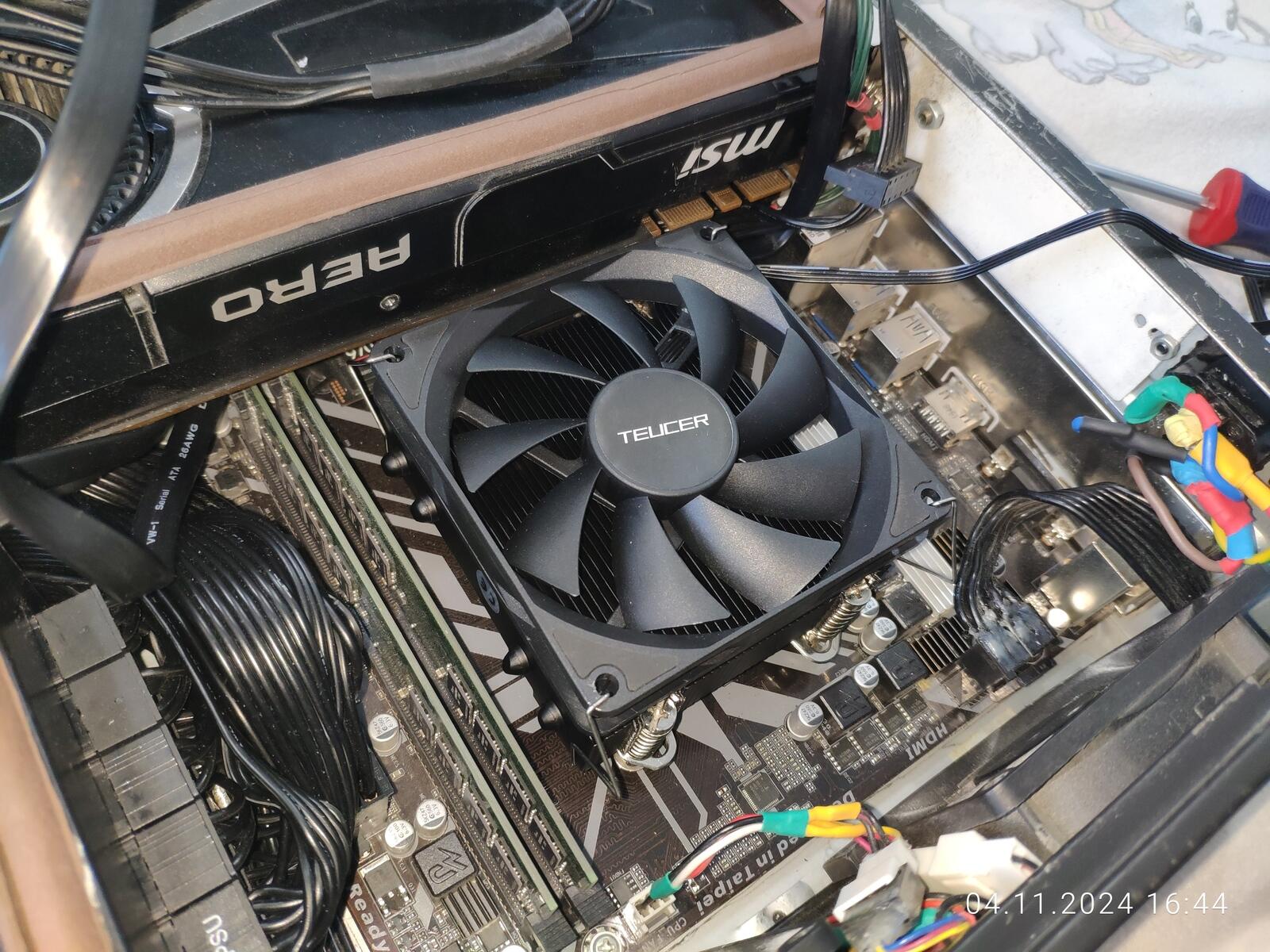

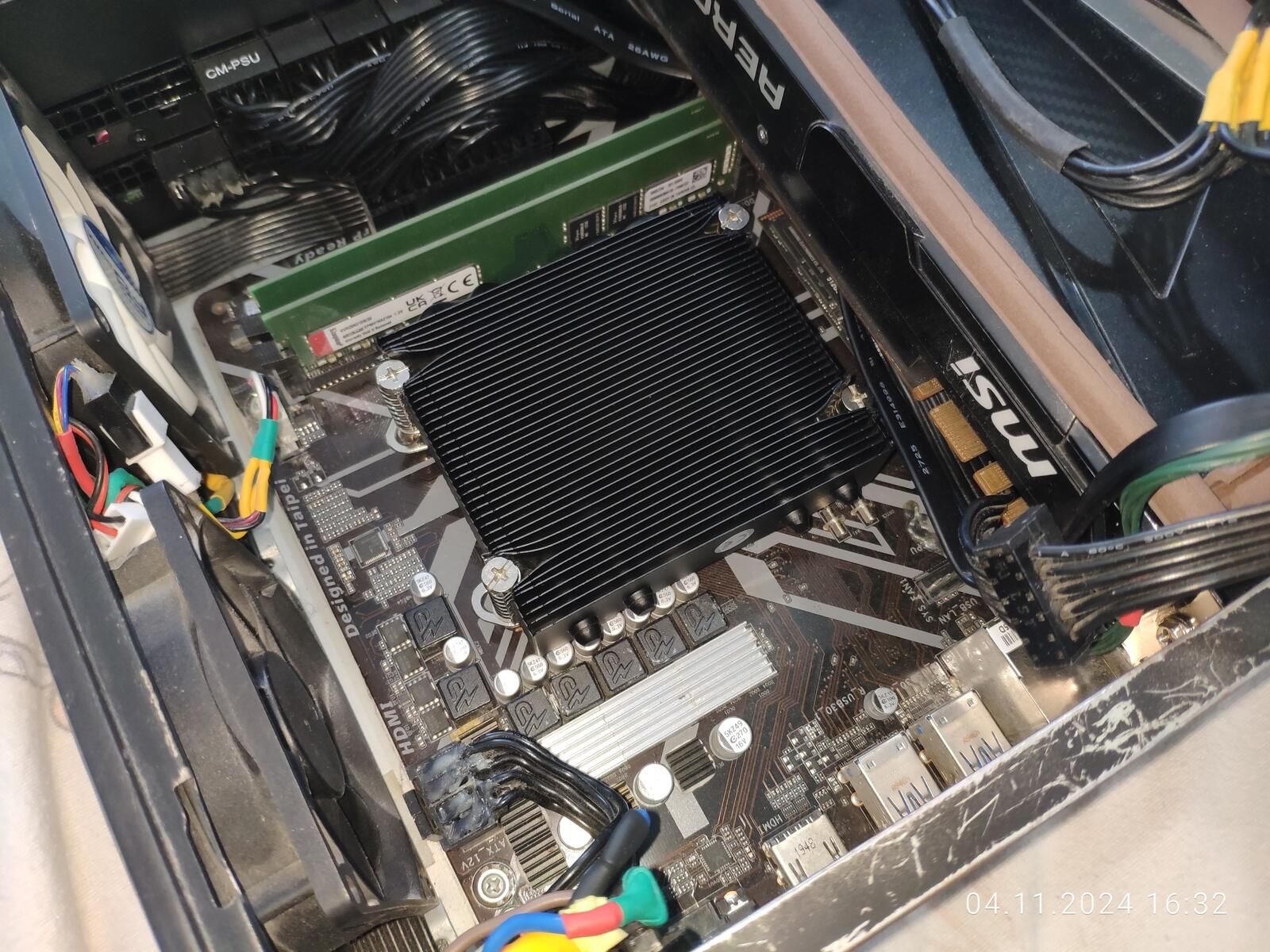

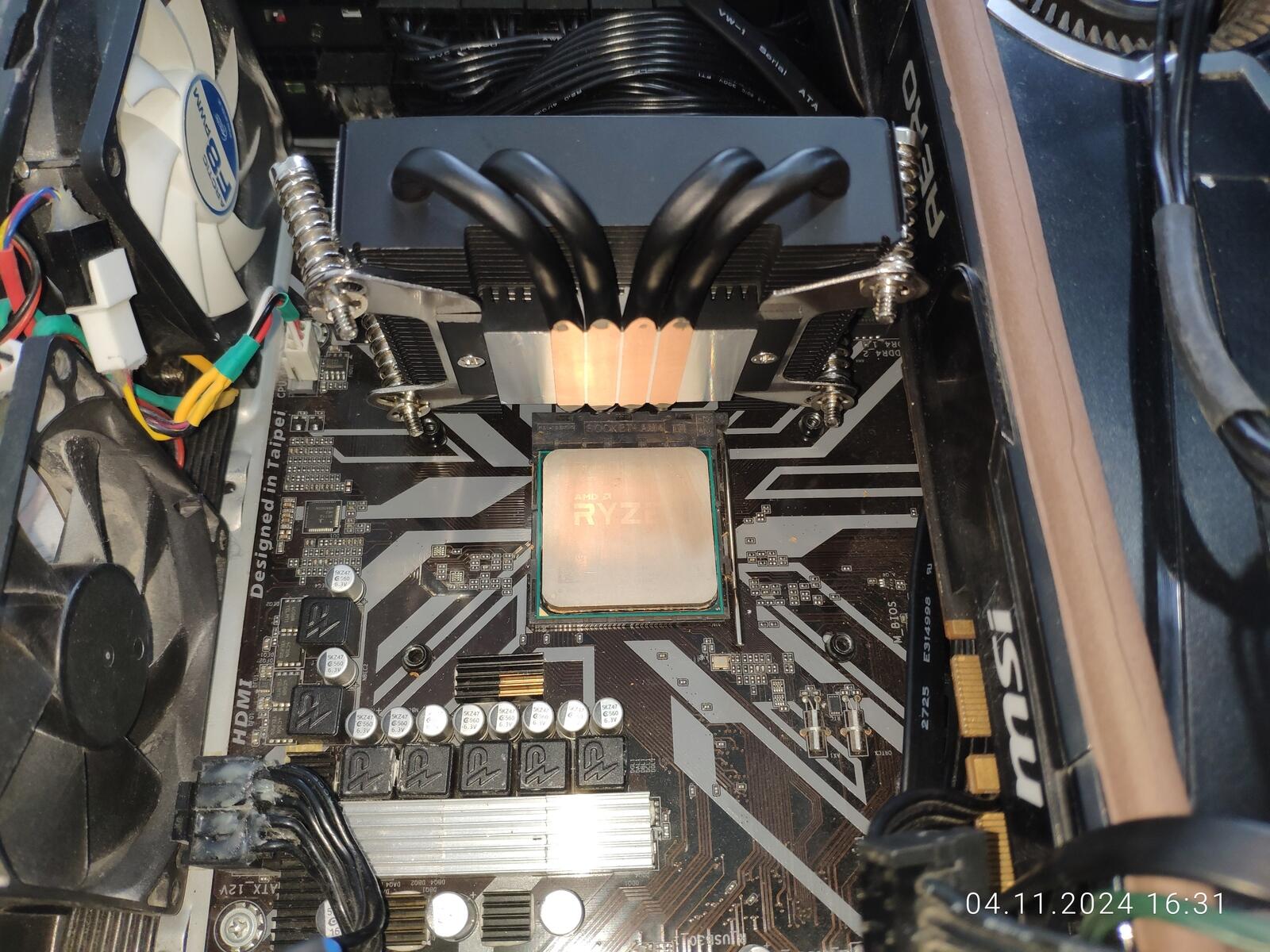

В итоге радиатор установлен, с видеокартой не конфликтует, при необходимости можно в любой момент снять и установить заново, идеально:

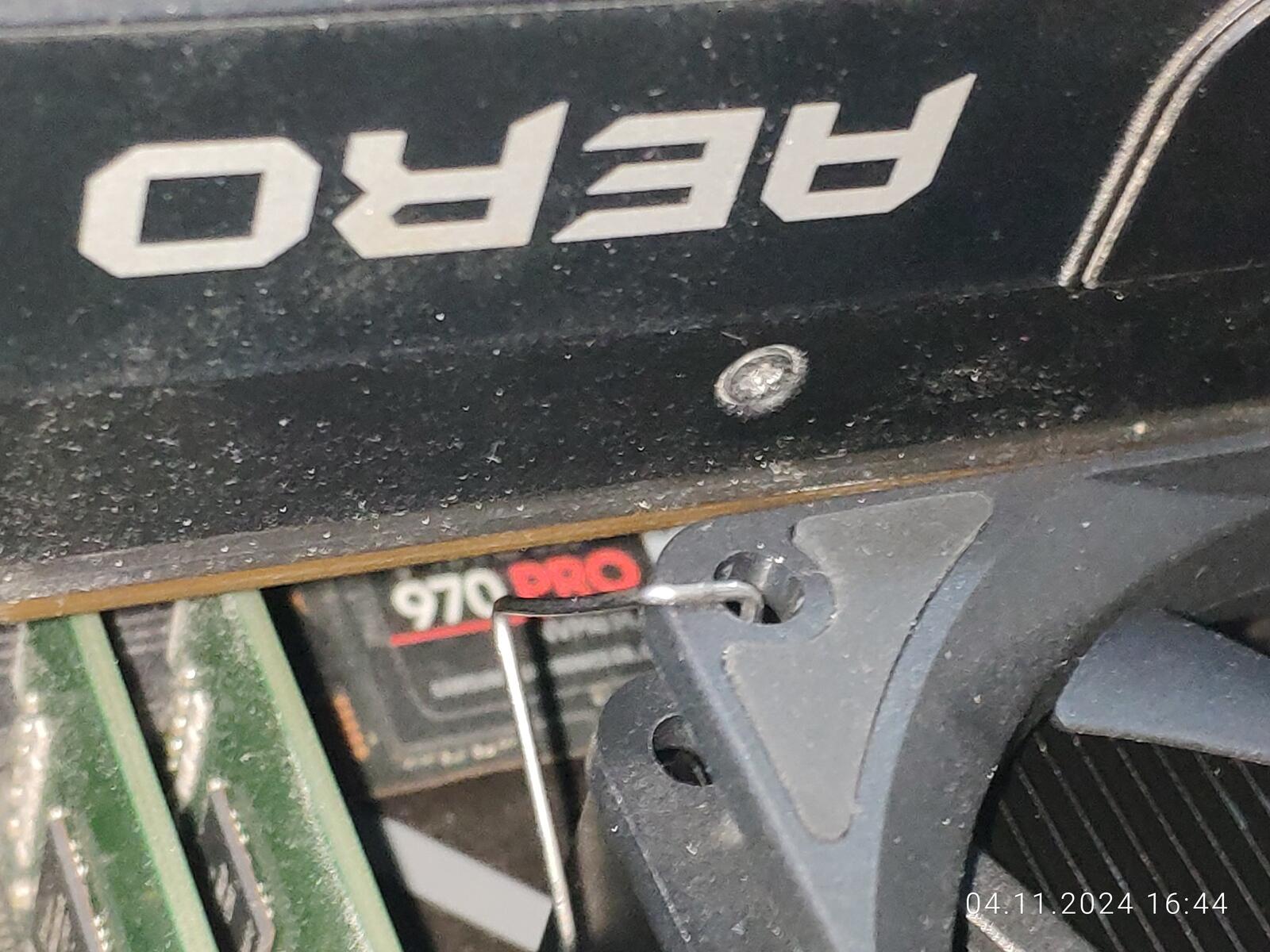

Да, скобы находятся довольно близко к видеокарте, но не касаются, немного напрягает конечно, но не вижу ничего действительно опасного:

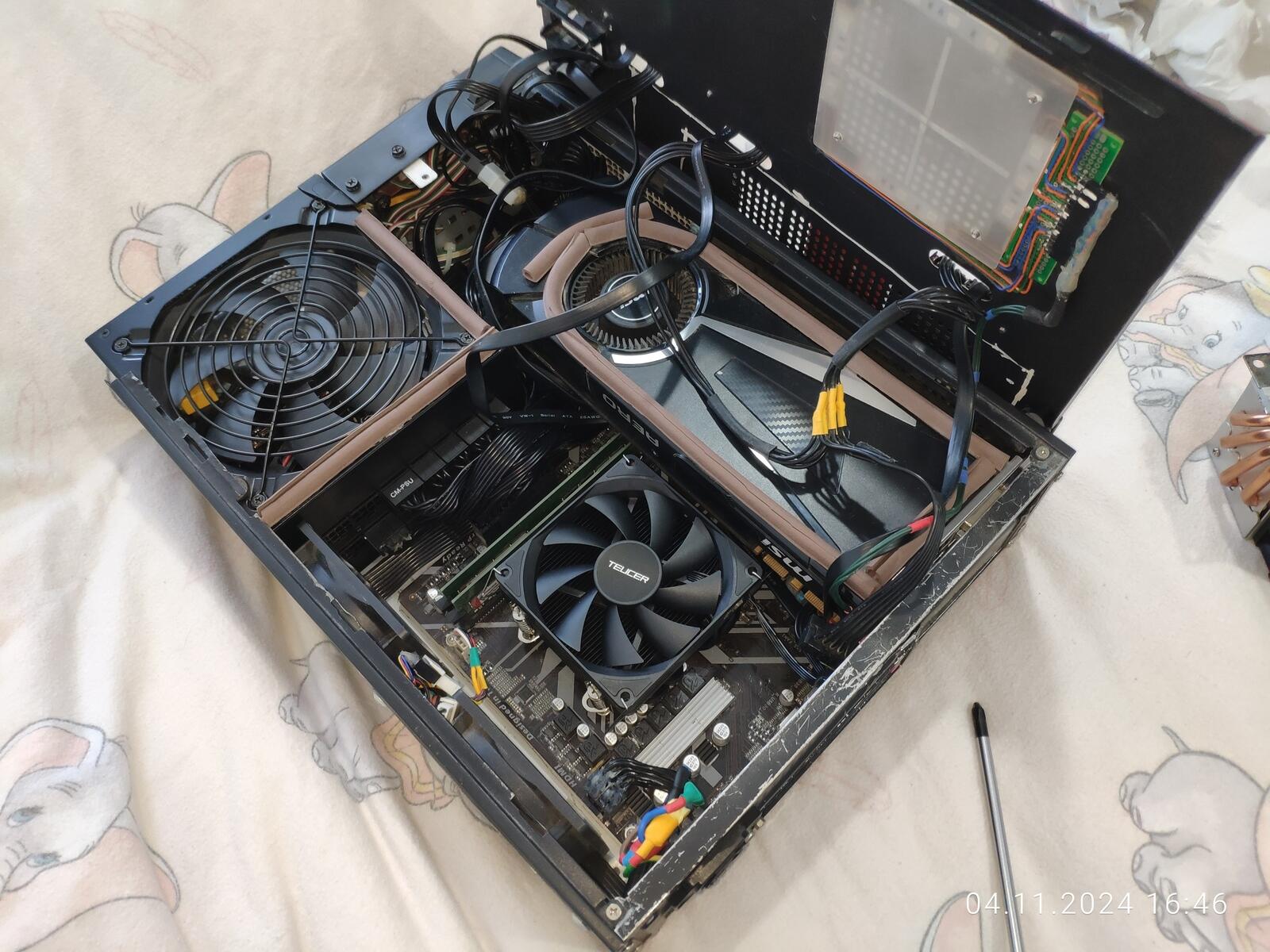

Ну что, пора собрать компьютер и подключать провода:

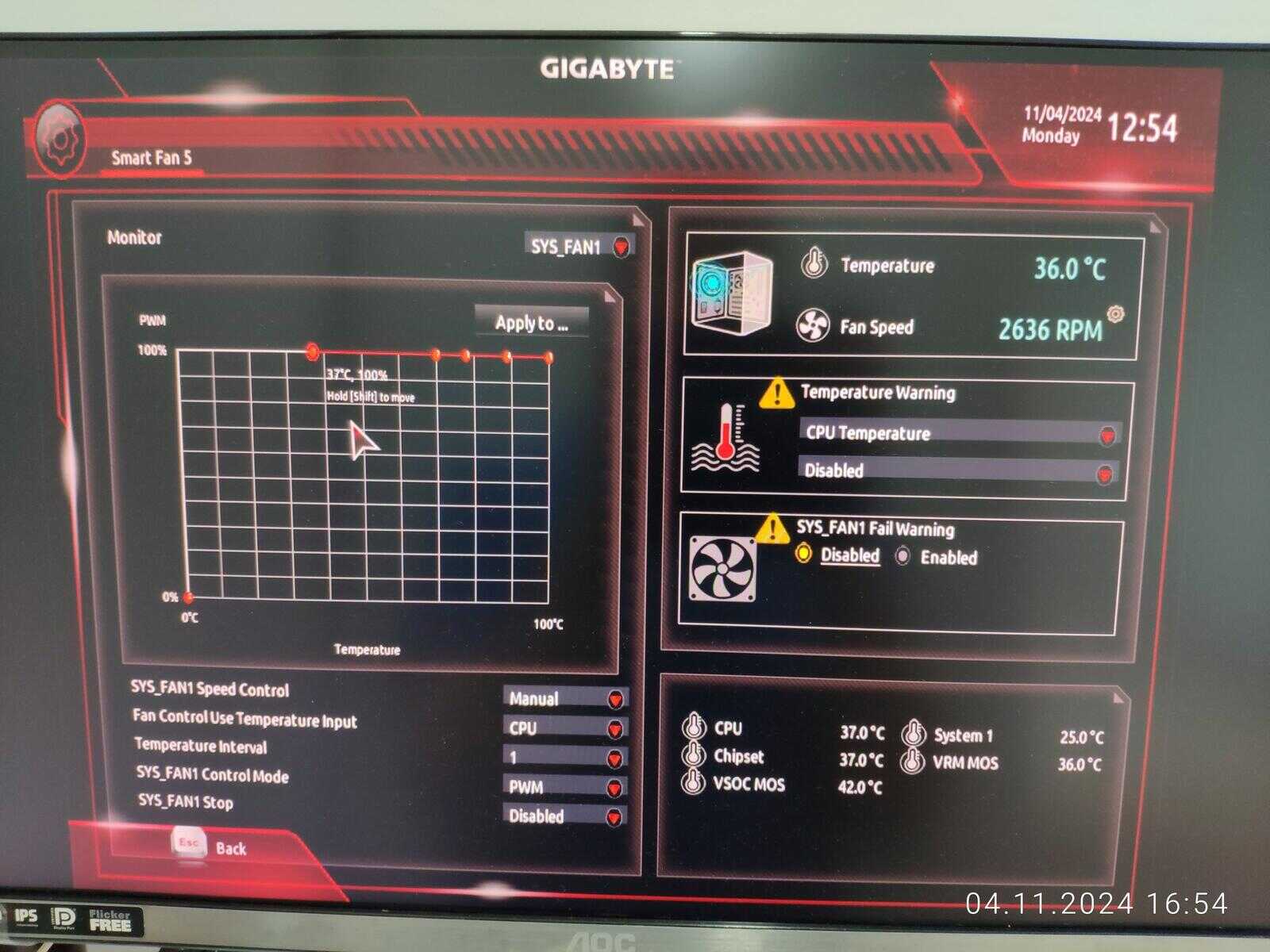

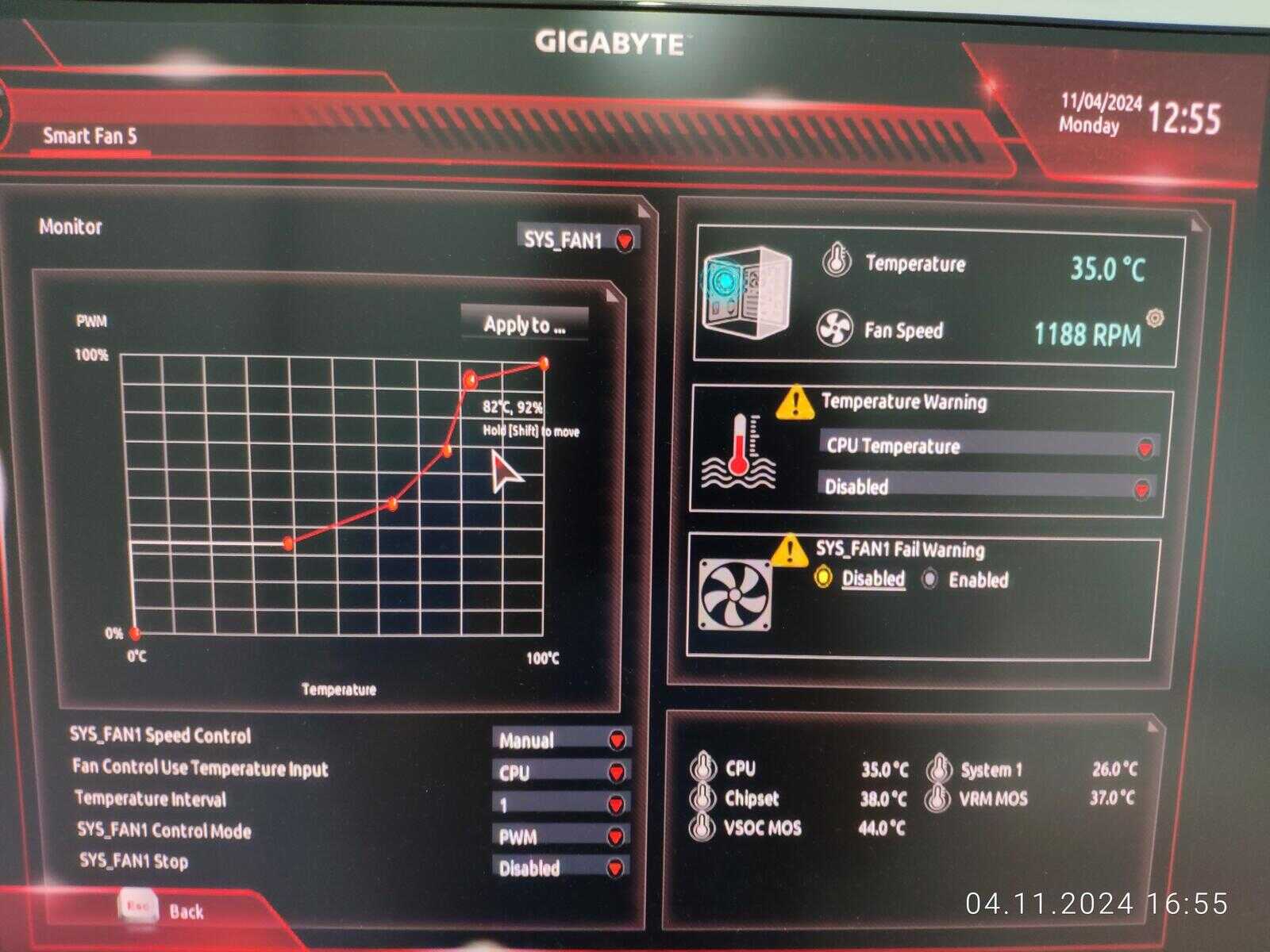

Осталось настроить BIOS, минимальная скорость работы вентилятора 1000 об/мин при управлении напряжением на 32%, при PWM уже 1100 оборотов выходит на 32%, при максимальных оборотах выходит около 2640 оборотов в минуту, но не сказал бы, что этот вентилятор работает ощутимо тише серверного варианта предыдущего...

Заканчиваю настройку кривых и приступаю к сбору результатов, хотя есть проблема, окружающая температура воздуха немного снизилась по сравнению с предыдущим тестом, ну да ладно.

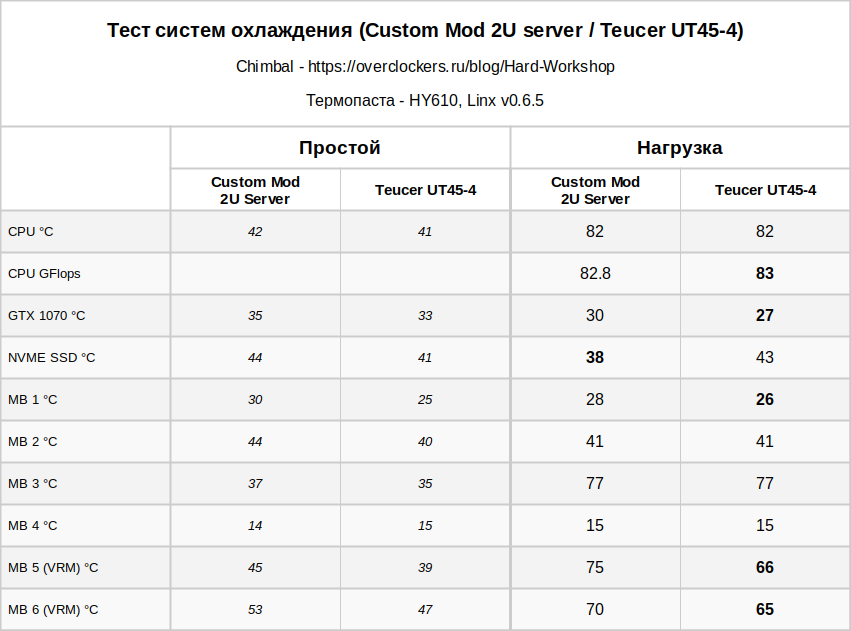

Итого получились следующие результаты нагрева с Teucer UT45-4 (градусы Цельсия):

Процессор R7 2700X в простое 41, в нагрузке 82.

Частоты ядер R7 2700X в нагрузке ~3465 МГц (~83 GFlops).

Видеокарта GTX 1070 в простое 33, в нагрузке 27.

NVME SSD - в простое 41, в нагрузке 43 (память).

Системная плата - 25/26, 40/41, 35/77, 15/15, 39/66, 47/65 (в простое / в нагрузке).

Процессор разогрелся до такой же температуры, как и с серверной башней, причём частоты оказались примерно на таком же уровне, как и производительность, а это говорит о том, что новый радиатор заводской ничуть не эффективнее модифицированной 2U башни...

Температура видеокарты так же снижалась при нагрузке, что говорит о высокой эффективности работы системы охлаждения корпуса, однако NVME SSD немного набрал градусов, а значит подогревался воздушным потоком от радиатора ЦП.

Первый, второй и четвёртый датчик системной платы почти не изменились по температуре, третий набрал те же 77 градусов, что и раньше, а вот пятый и шестой уже набрали 65-66 градусов, видимо именно они показывают температуру VRM процессора, ибо нагрелись ощутимо меньше, чем когда была установлена 2U башня, для этого есть причина, ведь башня не обдувала зону VRM, а новый радиатор обдувает.

-

--

---

Заключение

Новый радиатор Teucer UT45-4 оказался не так уж и хорош, как ожидалось, увы, но он справился с охлаждением процессора примерно на уровне моей старой 2U серверной башни модифицированной, причем у него нет запаса на повышение оборотов жертвуя комфортом, когда у серверной башни был ещё огромный запас на повышение скорости вентилятора за счёт шума...

Ещё заводские крепления требуют доступ к задней стороне системной платы, а учитывая назначение системы охлаждения - это в большинстве случаев потребует полной разборки компактных ПК, что довольно сложной задачей может быть.

Ладно у меня были винты от серверного радиатора, и я без проблем модифицировал новую СО, но другие люди таким заниматься точно не будут, как минимум из-за отсутствия подходящих винтов.

Впрочем, есть и плюсы у новой системы охлаждения...

Хотя плюсов не так уж и много:

Системная плата Gigabyte B450M H имеет довольно мощную систему питания несмотря на то, что являлась в своё время самой дешёвой B450 платой, она легко справляется с R7 2700X в нагрузке оставаясь холоднее (70-75 градусов) самого процессора (82 градуса), даже с серверной башней, что никак не помогает охлаждению зоны VRM.

Однако Teucer UT45-4 дополнительно охлаждает и зону VRM, в итоге цепи питания нагревались всего до 65-66 градусов, что на 5-9 градусов меньше, чем было с серверной 2U башней.

Так что хоть и не удалось сильнее охладить процессор, но в целом новая система охлаждения оказалась интересной, проблема только в том, что я не знаю как этот новый радиатор покажет себя со временем, ведь серверная башня практически не требовала чистки от пыли благодаря уникальной конструкции модифицированной, но вот обычные радиаторы забиваются пылью только в путь...

Единственное хотелось бы сказать про уровень шума, маленький вентилятор 2U башни хоть и шумел, но тот шум был, как это сказать, нейтральным, он вроде и есть, но и всё на этом, но вентилятор Teucer UT45-4 шумит иначе, его шум при нагрузке, или даже правильнее сказать "гул" напрягает слух, даже не знаю, привыкну ли к такому, или в итоге вернусь к старой 2U серверной башне...

Ладно время покажет, на этом завершу обзор.

Благодарю за внимание, больше интересных статей в блоге Hard-Workshop.
