Обзор и тестирование материнской платы ASUS Prime Z390-P: равнение на лучших?

Оглавление

Вступление

Доступная материнская плата форм-фактора ATX на чипсете Intel Z390 – миф или фантастика?





500x610  83 KB. Big one: 644x900  152 KB

ASUS Prime Z390-P это ровно тот случай, когда на рынке присутствует плата стоимостью 11-12 тысяч рублей, способная разгонять восьмиядерный топовый процессор Coffee Lake. А как ей это удается, мы сейчас и узнаем…

Обзор ASUS Prime Z390-P

500x400  189 KB. Big one: 1000x1000  682 KB





Технические характеристики

500x610  109 KB. Big one: 636x796  165 KB

НазваниеASUS Prime Z390-P
ЧипсетIntel Z390
ПроцессорIntel Core i 8/9 поколения
Оперативная память4 слота DDR4, от 2133 до 4133 МГц
Линии PCIe2 x PCIe 3.0 (16x/0х 16х/4х);
4 x PCIe 3.0 1х
Мультиграфические конфигурацииAMD Crossfire
Накопители1 x M.2 Mkey 2242-2280 (PCIe 3.0 x2);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
4 x SATA 6G; Optane
СетьRealtek 8111H (1 Гбит/с)
Дополнительные разъемыТретий М.2 с ключом Е
АудиоRealtek ALC887
ВидеовыходыHDMI, DVI
USB3 x USB 2.0;
8 x USB 3.0;
2 x USB 3.1
Форм-факторATX.

500x200  30 KB. Big one: 2500x1056  358 KB





На задней панели вы найдете: пару PS/2, четыре порта USB 3.0, два USB 3.1 Type A, LAN, а также HDMI, DVI и звуковые разъемы. Новинка относится к доступному сегменту, поэтому никаких кнопок для сброса настроек BIOS и кнопки принудительного обновления BIOS нет.

Схема работы двух физических слотов PCIe 16x не зависит от количества видеокарт, точнее, единственный 16х (верхний) соединен с процессором и всегда функционирует в режиме 16 линий. Остальные слоты, в том числе и М.2 запитаны через PCH, поэтому их скорости напрямую зависят от количества подсоединенных к M.2/SATA устройств и прочего.

Разъемы M.2 не обошлись без ограничений. Так, верхний слот поддерживает оба типа подключения через стандарт NVMe и SATA, с максимальной PCIe 2x, а в случае с SATA отключается один из портов SATA (второй). Нижний М.2 развивает максимальную скорость только PCIe 2x.

Комплект поставки

500x300  42 KB. Big one: 2500x1668  597 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Два кабеля SATA;
  • Купон со скидкой на кабели;
  • Набор крепления SSD (два комплекта);
  • Тыльная заглушка-панель.





Дизайн PCB

500x610  114 KB. Big one: 2500x3199  2312 KB

500x610  89 KB. Big one: 2500x3199  2448 KB

Дизайн PCB типичен для платы форм-фактора ATX: процессорный разъем максимально смещен в левый верхний угол, пара слотов 16х (нижний в режиме 4х), рядом с ними еще четыре PCIe 1x, четыре разъема DIMM.







Под сокетом размещен первый М.2 с поддержкой устройств как SATA, так и NVMe. Нижний соответственно только SATA и 2280. Никаких штатных радиаторов охлаждения в комплекте нет. Между ними поместился дополнительный разъем М.2 с ключом Е – это гарантирует поддержку Wi-Fi модулей с BT адаптером. Однако в комплекте нет антенн, равно как нет и отверстий в панели-заглушке. Поэтому изобретать способ подключения и вывода придется конечному пользователю.

Силовая схема состоит из восьми сдвоенных фаз.

500x333  42 KB. Big one: 2500x1668  537 KB

Ранее ASUS использовала несколько вариаций перемаркированных ШИМ-контроллеров: ASP1400B, ASP1400BT, ASP1400BTC.

281x273  24 KB. Big one: 281x273  24 KB



Теперь к ним добавился новый тип – ASP 1400CTB. У всех идентичные геометрические характеристики и по 52 выводов pin. Абсолютно точно это разные ШИМ-контроллеры с различными характеристиками. Визуально они похожи на продукцию Richtek, точнее на модель RT8877C.

Питание на системную плату подается по одному 8 pin коннектору.

500x515  91 KB. Big one: 2500x2577  1790 KB

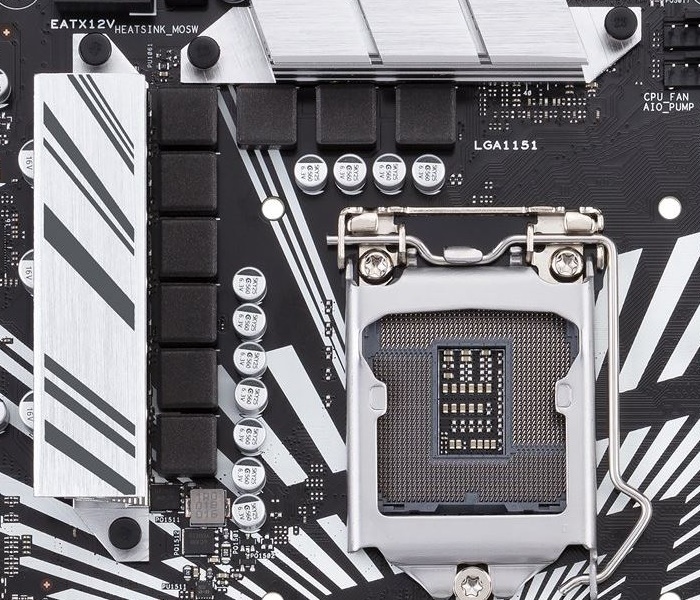

На первый взгляд у платы классический VRM, состоящий из 8+1 фазы, но смею вас разубедить. Не будем вдаваться в крайности и углубленно залезать в схемотехнику, но правильнее считать количество фаз как 4, с параллельным подключением.

Фазы управляются параллельно по две штуки на один канал ШИМ-контроллера, что не только усиливает максимальную отдачу с одной параллельной сборки, но и увеличивает нагрузку на разводку печатной платы. Объясняется это просто, включение фаз возможно только парами, и ШИМ-контроллеру не так-то просто это сделать. Обычно используют меньшую частоту работы контроллера, а это тянет за собой уменьшение КПД системы питания.



Каждая фаза – это параллельно сборка, состоящая из драйвера неизвестного производителя с маркировкой CHN (было предположение, что это RT9624A, но тип упаковки и выводы не совпадают), пары мосфетов 4C06B и 4C10B (NTMFS4C10N) компании On Semiconductor. Еще одна фаза, состоящая из сборки 4C10B + 2 x 4C06B, питает VCCGT.

Система питания в пике при идеальных условиях может обеспечить до 69 А при 25°C, но уже при температуре 80°C значение падает до 52 А, а дальше еще ниже. В реальности с учетом всех потерь максимальная отдача будет не выше 300 Вт на процессор.

500x300  34 KB. Big one: 2500x1668  452 KB

Преобразователь питания памяти выполнен по однофазной схеме.

Система охлаждения



500x250  22 KB. Big one: 2500x1528  311 KB

На всей системе питания установлена пара раздельно стоящих радиаторов без тепловой трубки. На них возложена неравномерная нагрузка по отведению тепла, поскольку большее число фаз процессора выстроилось в вертикальном положении, и один радиатор греется сильнее другого.

500x350  17 KB. Big one: 2500x2155  333 KB

Увы, геометрия радиаторов слишком простая, а масса недостаточна. Непонятно, на что рассчитывала компания ASUS, оснащая системную плату столь слабым охлаждением.

500x350  21 KB. Big one: 2500x1840  327 KB



500x350  19 KB. Big one: 2500x1840  326 KB

Радиатор PCH интересен тем, что внутри у него пустота. Фактически рабочая поверхность эквивалентна тонкой полоске алюминия. На открытом стенде температура поднимается до 50°C.

Тестовый стенд

Тестовая конфигурация



500x419  69 KB. Big one: 2500x2093  1127 KB
  • Материнская плата: ASUS Prime Z390-P (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 2 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2060;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Модель ASUS Prime Z390-P отличилась идеальным соответствием спецификациям Intel по работе с процессором Core i9-9900K. В простое частота CPU снижается до 800 МГц, а под нагрузкой происходит разгон до 5 ГГц и 4.7 ГГц, после чего частота снижается до штатной 3.6 ГГц при энергопотреблении 95 Вт. Пик в 160-165 Вт удерживается буквально секунду.

356x500  203 KB. Big one: 1211x1700  529 KB



При этом радиаторы системы питания нагреваются до 70 и 56 градусов Цельсия соответственно.

500x252  86 KB. Big one: 1011x509  135 KB

При проверке разгона оперативной памяти выяснилось, что новинка отлично ее разгоняет. И результат даже превзошел аналогичные показатели у платы-близнеца ASUS Prime Z390M-Plus. Финальная частота модулей DDR4 составила 4133 МГц (vDram 1.385 В).

Нельзя не отметить помощь функции Mem OK II, которая подгоняла остальные напряжения и настройки автоматически. Кстати, в BIOS есть два вида активации XMP. Первый включает основные настройки таймингов и напряжений, а второй дополнительно изменяет частоту шины и вторичные тайминги в соответствии с записанными в профиле XMP данными.

Разгон процессора пошел по схожему сценарию, как и в случае предыдущей материнской платы ASUS Prime Z390M-Plus. Но теперь я уже не тратил время на изменение вторичных настроек, а сразу приступил к известному соотношению частоты процессора и напряжения. Увы, меня ждал провал, после нагрева радиатора VRM до 83-84°C выдавало ошибку в LinX.

387x500  236 KB. Big one: 1212x1565  530 KB

В итоге максимальный результат разгона ЦП с охлаждением VRM в пассивном режиме едва дотянул до 4.5 ГГц и 140 Вт потребления. Радиаторы буквально молили о пощаде, нагревшись до 82/62°C.

Если абстрагироваться от температуры радиаторов, то настоящая температура мосфетов превышала 100°C. Поэтому безопасный интервал разгона будет лежать в диапазоне 120-130 Вт энергопотребления CPU, а это не более 4.3-4.4 ГГц для восьми ядер или 4.4-4.5 ГГц для шести.

388x500  237 KB. Big one: 1212x1561  531 KB

В обзоре ASUS Prime Z390M-Plus тесты закончились не начавшись, стоило оснастить систему питания дополнительным вентилятором. Я взял 92 мм вентилятор и направил его поток на оба радиатора питания. При 1500 об/мин радиаторы едва нагрелись до 60/50°C, разгон i9-9900K составил 4.9 ГГц при напряжении 1.375 В с LLC 6 и энергопотреблении 200 Вт. Значит, разгонять Prime Z390-P все же умеет, но нужно активно охлаждать преобразователь напряжения, учтите это.

Возможности BIOS

500x127  27 KB. Big one: 798x1278  106 KB

Перечень основных настроек разгона можно увидеть, кликнув по картинке выше.

На процессор можно подавать три типа напряжений: автоматический, адаптивный, условное напряжение (в нем выставляется номинальное напряжение и добавочное для режима Turbo).

Доступные настройки диапазонов напряжений:

Параметр / модельASUS Prime Z390-P
Manual0.6 – 1.7 В с шагом 0.005 В
Offset Mode +/--0.635 – 0.635 В с шагом 0.005 В
Adaptive Mode +/-0.001 – 0.999 В с шагом 0.001 В
Dram Voltage1.0 – 1.8 В с шагом 0.005 В
CPU VCCIO Voltage0.7 – 1.8 В с шагом 0.01 В
System Agent Voltage0.7 – 1.8 В с шагом 0.01 В
PLL Termination VoltageНет
PCH Core Voltage0.9 – 1.8 В с шагом 0.01 В
CPU StandBy Voltage0.8 – 1.8 В с шагом 0.01 В

Помимо основных напряжений есть настройка вспомогательных:

Параметр / модельASUS Prime Z390-P
DRAM VTTНет
VPPDDR1.8 – 3.2 В с шагом 0.01 В
DMI0.3 – 1.9 В с шагом 0.00625 В
Core PLL0.7 – 1.6 В с шагом 0.00625 В
Internal PLL0.9 – 1.845 В с шагом 0.015 В
GT PLL0.9 – 1.845 В с шагом 0.015 В
Ring PLL0.9 – 1.845 В с шагом 0.015 В
SA PLL0.9 – 1.845 В с шагом 0.015 В
Memory Controller PLL0.9 – 1.845 В с шагом 0.015 В
Eventual Dram VoltageНет
Eventual CPU Stand By VoltageНет
Eventual PLL Termination VoltageНет
Eventual DMI VoltageНет

По сравнению с конкурирующими решениями из новых функций BIOS модели ASUS можно отметить: SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора, позволяет слегка обманывать сам CPU, задавая ему ложное чувство спокойствия); Ring Down Bin (можно выставить поведение алгоритма задания частоты шины), адаптивный режим Vcore с двумя регулировками напряжений (добавочное относительно SVID плюс отдельно выставляемое в режиме Turbo).

Дополнительные вкладки:

500x217  42 KB. Big one: 750x325  69 KB

Закладка Digi+.

500x250  43 KB. Big one: 750x375  70 KB

Настройка функций энергосбережении процессора.

500x226  38 KB. Big one: 750x339  61 KB

Дополнительные настройки разгона.

Впрочем, все функции меню BIOS идентичны настройкам ранее рассмотренной материнской платы ASUS Prime Z390M-Plus, включая диапазоны напряжений.

Система мониторинга

В разделе мониторинга приведены температуры всех основных элементов материнской платы и напряжения. Увы, датчик температуры VRM здесь не показывается.

500x366  82 KB. Big one: 750x549  133 KB

На плату установлено всего четыре 4 pin коннектора для вентиляторов (один повышенной мощности для помп СВО). Увы, ASUS на этот раз не удосужилась рассказать нам о точных нагрузках для всех разъемов, хотя самостоятельная проверка разъема AIO_PUM позволяет надеяться на как минимум 28 Вт.

Все вентиляторы настраиваются в BIOS вручную или с помощью технологии QFAN. Впрочем, в зависимости от желания инженеров ASUS доступность настроек может меняться в разных версиях BIOS.

500x267  39 KB. Big one: 750x401  66 KB

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Системная плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками.

Заключение

500x333  49 KB. Big one: 2500x1668  675 KB

На первый взгляд обе материнских платы – ASUS Prime Z390M-Plus и ASUS Prime Z390-P –близнецы в буквальном смысле этого слова, которые различаются лишь форм-фактором. Однако это не так, поскольку у одной на один разъем USB больше и оба слота М.2 самодостаточны, а у второй есть дополнительный М.2 (но в него можно воткнуть лишь модуль Wi-Fi, да и пара М.2 не обошлась без ограничений). На этом основные отличия заканчиваются, а далее начинается магия…

Практически обе модели подходят для разгона топовых процессоров Intel в конструктиве LGA 1151 v2, но для этого нужно установить активное охлаждение на подсистему VRM. Ведь с вентилятором пиковая частота Core i9-9900K дошла до 4.9 ГГц, а оперативная память разогналась до 4000 и более мегагерц. Чем не мечта энтузиаста?

Плюсы ASUS Prime Z390-P:

  • Отличные показатели разгона оперативной памяти;
  • Отсутствие RGB светодиодов на плате;
  • Хорошие результаты разгона;
  • Доступная цена;
  • Два разъема М.2;
  • Большое число USB портов;
  • Разъем 4 pin для управления помпой СВО;
  • Полностью отключаемая подсветка в BIOS;
  • Достойная работа автоматических настроек BIOS при разгоне;
  • Третий слот М.2 с ключом М под Wi-Fi адаптеры.

Минусы материнской платы:

  • Всего четыре разъема под вентиляторы;
  • Недостаточная площадь рассеивания радиаторов VRM (сборки могут выдержать больше, нежели штатные радиаторы);
  • Хотелось бы видеть LED индикацию POST;
  • Совершенно непонятно, как подключать Wi-Fi карту, поскольку отверстий на задней панели под антенны нет;
  • Нет радиаторов для охлаждения устройств М.2;
  • Странные ограничения разъемов М.2. Верхний слот поддерживает оба типа подключения через стандарт NVMe и SATA, с максимальной PCIe 2x, а в случае с SATA отключается один из портов SATA (второй). Нижний М.2 развивает максимальную скорость только PCIe 2x.

Может не устроить:

  • Система питания подвержена перегреву в пассивном режиме при нагрузке более 160 Вт;
  • Поддержка устройств М.2 длиной максимум 2280;
  • Только четыре порта SATA, один совмещен с М.2 разъемом.
