Обзор и тестирование материнской платы ASRock X399 Phantom Gaming 6: альтернативный входной билет для HEDT-платформы Threadripper

Оглавление

• Вступление
• Технические характеристики
• Упаковка и комплектация
• Дизайн PCB и оснащение
• Подсистемы питания и охлаждения
• Меню BIOS
• Тестовый стенд
• Разгон и температурный режим
• Нюансы
• Заключение

Вступление

В нашу лабораторию попадает не так много материнских плат для HEDT-платформ. Тем более, когда это касается менее популярных продуктов AMD. Это и понятно – экономическая ситуация не изобилует оптимистичными прогнозами, а «железо» дешевле не становится. Но сегодня особый случай и у нас на обзоре недорогая системная плата для процессоров Ryzen Threadripper.

Ладно, едва ли хоть какую-то материнскую плату на платформе AMD X399 можно назвать «недорогой». Однако на момент написания обзора именно эта модель – самая недорогая из всего того, что можно найти для платформы Socket TR4.

Ранее у нас уже был схожий по позиционированию продукт: ASUS Prime X399-A, который произвел весьма положительное впечатление на фоне множества плат, отличившихся сильным нагревом зоны VRM.

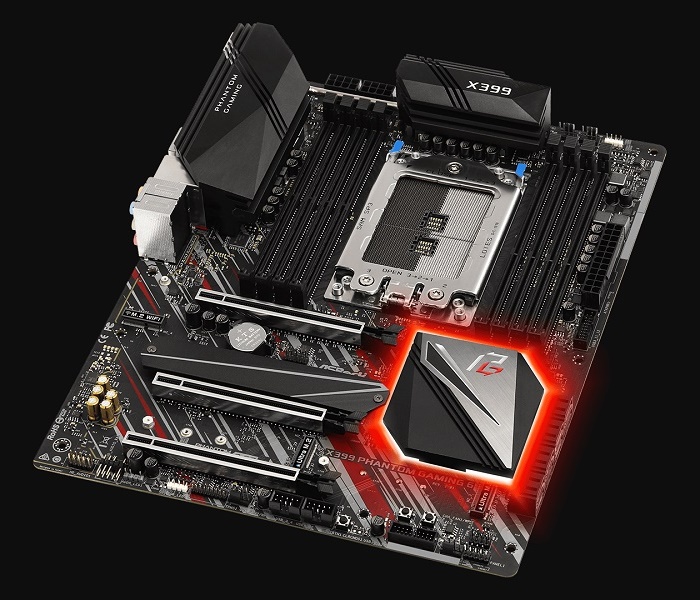

Сегодня же мы рассмотрим ASRock X399 Phantom Gaming 6, которая совсем немного дешевле, но готова предложить свои сильные стороны на суд потенциального покупателя.

Технические характеристики

ASRock X399 Phantom Gaming 6 имеет далеко не самый большой арсенал портов и разъемов по меркам плат на AMD X399. Однако, надо понимать, что это бюджетное решение. Настолько бюджетное, насколько вообще может быть бюджетной HEDT платформа. Однако, все необходимое и даже чуть сверх того тут есть. Беглым взглядом можно оценить хотя бы 3 полноценных порта PCIe 3.0 x16 без всяких компромиссов в виде отключающихся портов SATA или M.2. Впрочем, обо всем по порядку.

Упаковка и комплектация

ASRock X399 Phantom Gaming 6 поставляется в коробке привычного дизайна, который характерен большинству материнских плат серии Phantom Gaming. Для удобства переноса в наличие пластиковая ручка сверху. По размеру упаковка ничем не отличается от не-HEDT продуктов.

После покупки, на обратной стороне можно почитать особенности платы, которые заботливо подготовили маркетологи. Никаких прозрачных окошек или откидных створок нет.

Комплект включает в себя:

• Диск с ПО;
• Документация;
• Мостик 2-Way SLI;
• 4 кабеля SATA (2 прямых и 2 Г-образных);
• 4 винта для крепления M.2;
• Заглушка задней панели;
• Скоба для крепления WiFi.

Никаких излишеств, но в нижнем сегменте сюрпризов ждать не приходится.

Дизайн PCB и оснащение

Из-за огромного сокета может показаться, что это M-ATX плата, но на деле, это конечно же не так. Первое, что хочется отметить – достаточное количество пространства от сокета до первого разъема PCIe. А вот расстояние до слотов памяти могло быть и больше, так что не стоит увлекаться с помпезными радиаторами на ОЗУ. Это обусловлено тем, что подсистема питания разделена на два плеча: верхнее и левое.

Все три порта PCIe x16 имеют стальную «рубашку», которую производитель называет Steel Slot. Тут же видно, что между портами PCIe_1 и PCIe_2 есть 3 слота, а между PCIe_2 и PCIe_3 – 2 слота. Так что, в случае с установкой нескольких видеокарт проблем с массивными системами охлаждения быть не должно. Кстати, в отличие от некоторых материнских плат от того же производителя, тут нет дополнительного питания для устройств PCIe.

Тут же у нас и звуковой кодек Realtek ALC1220.

В лучших традициях он сдобрен пятеркой электролитических конденсаторов Nichicon серии Fine Gold (100 мкФ, 10В). На переднем плане можно найти ОУ Texas Instruments NE5532, который обещает «раскачать» наушники до 600 Ом на передней панели ПК. Все это добро отделено от основной части платы текстолитом без токопроводящих слоев во избежание появления помех и наводок.

И чтобы два раза не вставать, приведем краткие результаты тестирования в RMAA вкупе с аудиокартой ASUS Xonar DX.

Надо отметить, что при установке драйверов в системе не отображалась панель управления звуковой подсистемой и драйвер ASIO так же не подхватился. Ждем обновлений.

Материнская плата имеет 5 разъемов для вентиляторов. На них наложены следующие ограничения:

• CPU_fan (вентилятор CPU) – до 12 Вт;
• CPU_Wpump (помпа CPU) – до 24 Вт;
• CHA/WP (корпусной вентилятор/помпа) – до 24 Вт.

Управляются они микросхемами Nuvoton 3947SA. Поэтому можно регулировать обороты не только при помощи заполнения ШИМ, но и силы тока.

В ASRock X399 Phantom Gaming 6 присутствует поддержка пары схем управления RGB-подсветкой: Addressable LED Header (до 5В, 3А = 15Вт) и RGB LED колодка снизу (до 12В, 3А = 36Вт).

С обратной стороны находится не так уж много элементов.

Микросхема меньшего размера – Realtek RTL8125AG, отвечающая за передачу данных на скорости 2.5 Гбит/с на одном разъеме RJ45 красного цвета. В сети можно встретить его название в виде Dragon RTL8125AG. Он же – Phantom Gaming 2.5G LAN.

Для раскрытия всего его потанцевала потенциала следует установить не только отдельный драйвер (если ОС не смогла сама вытянуть его из центра обновлений), но и специальный софт производителя, который призван мониторить нагрузку и отдавать пропускную способность линии нужным программам.

И еще один нюанс – ASRock X399 Phantom Gaming 6 поддерживает обновление BIOS напрямую через интернет без загрузки ОС, но для этого надо использовать другой разъем «на мощностях» Intel I211AT.

Более крупный чип – Nuvoton NCT6779D, который следит за основными показателями материнской платы. Помогает ему Renesas ISL69138.

С учетом возможностей платформы AMD X399 задняя панель выглядит бедновато. Однако по качеству исполнения тут все отлично.

Все USB порты тут не ниже версии 3.1 Gen1, а колодка с USB Type-C и одним USB Type-A (номера 12, 13) поддерживают скорости по стандарту 3.1 Gen2.

Отрадно видеть, что поголовно используется стандарт USB 3.1, а не «микс» из 2.0 и 3.0, как это до сих пор можно встретить на большинстве бюджетных плат. А для любителей совместимости предусмотрен достаточно «теплый ламповый» PS/2.

Поддержка USB 3.1 Gen2 вместе с USB Type-C реализована при помощи ASMedia ASM1543, которая поддерживает защиту от сверхтока и мониторинг напряжения. Рядом расположился помощник в виде повторителя Pericom PI3EQX1004B1.

Подсистемы питания и охлаждения

Подсистема питания материнской платы ASRock X399 Phantom Gaming 6 накрыта радиатором, состоящим из двух алюминиевых блоков внушительной толщины и одной тепловой трубки. Система полностью пассивна: заводского вентилятора не предусмотрено ровно, как и нет места для его установки.

Контакт происходит за счет термопрокладок. Левое плечо помимо фаз SoC охлаждает и половину фаз питания ОЗУ, отсюда и две части термоинтерфейса на нем. Что странно, так это размер более нагруженного радиатора – он меньше, но тут должна сработать термотрубка. Держится все это дело на четырех подпружиненных болтах.

Под этим радиатором скрывается подсистема питания работает по схеме 6 + 2 (Vcore + nb/soc). Удвоители не применяются. Используются сборки с маркировкой 27f86ck (Intersil ISL99227?), рассчитанные по заявлению производителя на 60А и выполненные по технологии Dr.MOS. Для питания процессора используются две 8-pin колодки и находятся они в привычном месте, что должно положительно сказаться на кабель-менеджмент.

Верхнее плечо: 6 х ISL99227, полимерные конденсаторы Nichicon FP12K.

Левое плечо: 2 х ISL99227, полимерные конденсаторы Nichicon FP12K. Так же, тут можно наблюдать две из четырех фаз питания ОЗУ, использующие SinoPower SM4336/4337. Для SM4336 заявлено 40А при 100С, для SM4337 – 35A при 100С.

Управляется все это 7-фазным контроллером Intersil ISL69147 и …

… 4-фазным Intersil ISL69144, который отвечает за формирование Vsoc.

Чипсет привычно перевернут относительно платы. Горячим нравом он не славится.

Прикрыт он алюминиевой болванкой солидной толщины и внушительной массы.

В качестве термоинтерфейса выступает термопрокладка, которая оказалась немного «сочной».

Меню BIOS

ASRock X399 Phantom Gaming 6 поставляется с AMI BIOS версии 1.10 и на момент написания обзора более новой версии нет. Сама микросхема одна, без функций дублирования.

Видно, что BIOS слегка сыроват, но нет сомнений, что он со временем будет доделываться. Версия AGESA - ThreadRipperPI-SP3r2-1.1.0.1. Поддерживается загрузка с PCIe накопителей.

Самые востребованные частоты ОЗУ на месте.

XMP профиль памяти подхватился без проблем, система стартовала с первого раза: сначала при частоте 2666 МГц, а при выборе другого профиля, без капризов подхватился и режим 3200 МГц. Разумеется, есть все мыслимые и немыслимые настройки таймингов памяти, активация Power Down mode и Gear Down mode, настройки сопротивлений CAD_BUS block и TerminationBlock. В общем, есть полный инструментарий, чтобы потратить отпуск на Ryzen DRAM Calculator.

Вентиляторы управляются из выделенного меню, которое находится ниже системы мониторинга температур. Не самый удобный и логичный способ размещения информации, но он уже давно не меняется на большинстве современных плат ASRock. Для каждого вентилятора можно выбрать либо заводской профиль, либо создать профиль самостоятельно. Что характерно для процессоров AMD, алгоритм может руководствоваться температурами Tctl или Tdie. Третий вариант – температура материнской платы.

Очень удобный график формирования пользовательского профиля работы вентиляторов остался и на ASRock X399 Phantom Gaming 6. Пусть и в вырвиглазно-красном исполнении. С помощью него можно и просматривать заводские профили.

Есть и автоматическая система определения минимальных оборотов вентиляторов. Правда, добиться отключения агрессивных Thermalright TY-143 PWM она так и не смогла. Главное, что надо знать об этой системе - не стоит ей пользоваться при подключении двух и более вентиляторов на одну колодку.

Настроек разгона немного, но работает все как надо. Можно правда запутаться так, напряжение CPU можно выставить сразу в двух местах и непонятно зачем это сделано. Load Line Calibration работает, что уже хорошо, но без метода научного тыка и тестов разобраться какой режим подходит лучше всего сложно. В моем случае, подошел Level 1, который допускал минимальную просадку из всего перечня.

В остальном же это довольно приятный и понятный интерфейс с уже знакомыми вкладками и функционалам, учитывая специфику платформы TR4.

Чтобы более подробно ознакомиться с пунктами BIOS советуем посмотреть видео, в котором показано большинство меню, пунктов и значений.

Тестовый стенд

Конфигурация

• Материнская плата: ASRock X399 Phantom Gaming 6 (AMD X399, Socket TR4);
• Процессор: AMD Ryzen Threadripper 1900X;
• Система охлаждения: Thermalright Silver Arrow TR4;
• Термоинтерфейс: Arctic Cooling МХ-4 2019;
• Оперативная память: DDR4 Kingston HyperX 3200 МГц CL18@1.2 В, 4 x 16 Гбайт;
• Видеокарта: AMD Radeon HD 7950 (Gigabyte);
• Накопитель SSD: Samsung 840 Evo, 250 Гбайт;
• Накопитель M.2 SSD: Samsung 970 Evo, 250 Гбайт;
• Блок питания: Seasonic SSR-750TR;
• Корпус: открытый стенд;
• Операционная система: Microsoft Windows 10 x64.

Разгон и температурный режим

Увы и ах, но ничего более путного, нежели «затычка» в виде Threadripper 1900X под рукой не оказалось, да и оперативная память с емкими модулями на микросхемах Hynix CJR – так себе выбор для теста материнской платы. Но используем то, что есть.

И поскольку у нас бюджетная модель, велик шанс, что именно со столь скромным процессором и придется иметь дело большинству покупателей ASRock X399 Phantom Gaming 6. Напомним, что в спецификациях указана совместимость с процессорами Threadripper с TDP до 180 Вт, что отметает процессоры серии WX.

В режиме «по умолчанию» процессор использует XFR и разгоняется автоматом до 4.20 ГГц, если позволяет температура. Автоматика изменяет напряжение в очень широком диапазоне – от 1.25 до 1.43 В, а RyzenMaster вообще показывает 1.55 В.

При подаче нагрузки на блок FPU система пытается удержать потребление процессора на уровне 150 Вт. Для этого напряжение падает с 1.4 до 1.25 В, а частота понижается с 4.0 до 3.6 ГГц, несмотря на то, что температура едва достигла 67 градусов.

Разумеется, при таком потреблении радиаторы зоны VRM еле теплые.

Что интересно, при нагрузке в LinX системе удавалось удерживать стабильную частоту 4.0 ГГц. Температурные датчики показывают очень позитивную картину.

Но то номинальный режим. Пришло время посмотреть, как справится ASRock X399 Phantom Gaming 6 с более сложными задачами. Увы, добиться 300+ Вт потребления в пике, как на Ryzen Threadripper 2950Х нет никакой возможности, но кое-что мы все же попробуем сделать.

Выставив частоту в 4.0 ГГц и подобрав фиксированное напряжение 1.325 В, видим примерно ту же картину, разве что энергопотребление возросло аж до 220 Вт.

Именно тут я столкнулся с занижением напряжения под нагрузкой. Лучшим выбором оказался режим Level 1, хотя и он позволял просадки.

Чтобы нагрузить систему еще больше, было принято решение поднять напряжение до 1.4 В при частоте процессора 4.0 ГГц и использовать OCCT.

Это позволило достичь пикового энергопотребления почти в 280 Вт. Однако подсистема питания VRM осталась невозмутимой на протяжении 20 минут, максимальная температура отобразилась на датчике VR loop 1 и составила абсолютно безопасные 74 градуса.

Несмотря на отсутствие принудительного обдува зоны VRM, никаких признаков перегрева материнская плата ASRock не подавала.

Максимально высокая температура, что я намерял китайским пирометром на верхнем плече – 53 градуса.

Больших результатов добиться не удалось и на 4.2 ГГц при 1.425 В. Процессор отказывается потреблять свыше 270 Вт. Разве что греется сильнее.

Возможно, это связано с тем, что для тестов использовался воздушный кулер, а не система жидкостного охлаждения, как это обычно бывает в случае с Threadripper. Мог повлиять и тот факт, что тестирование проводилось вне корпуса, но нет сомнений, что при толково организованном охлаждении зоны VRM результат должен быть примерно тем же, если не лучше.

А основываясь на своих наблюдениях при наличии хорошо продуваемого корпуса VRM вполне способна выдержать процессоры с потреблением 250-270 Вт. Но вряд ли кто-то будет покупать максимально бюджетную материнскую плату к топовому процессору. Все же лучшую компанию для ASRock X399 Phantom Gaming 6 составит Threadripper 1900X/1920X/2920X.

Пара слов о разгоне оперативной памяти.

В штатном режиме материнская плата подхватила «щадящий» профиль XMP, запустившись в режиме 2667 МГц при таймингах 16-18-18-33.

Память удалось разогнать до скромных 3400 МГц. Все же для проверки возможностей разгона ОЗУ эти планки не подходят, увы.

Нюансы

Как правило, на платформу TR4 рекомендуется устанавливать СЖО, тем более что в комплекте с процессорами идет соответствующая крепежная пластина, но для некоторых задач даже малейшая возможность протечки или отказа помпы может быть неприемлемой.

Выбрав, пожалуй, максимально громоздкий охладитель в виде Thermalright Silver Arrow TR4, который даже больше монструозного Noctua NH-U14S TR4-SP3, видим, что до радиатора еще далеко.

Никаких проблем не должно возникнуть и с установкой видеокарты, даже если на ней есть укрепляющая пластина.

На материнской плате присутствуют три кнопки для тестирования платы без подключения к корпусу и игры «замкни контакт отверткой». Сами кнопки довольно мелкие и бывало, что попадаешь одним пальцем сразу по двум, впрочем, едва ли это серьезный недостаток. Хорошо, что на плате такого уровня они вообще присутствуют.

А вот отсутствие индикатора POST-кодов или хотя бы диагностической «гирлянды» из светодиодов – досадный факт.

Зато светодиодов не пожалели на RGB-подсветку радиатора чипсета:

Его свечением можно управлять из ОС напрямую, установив соответствующее ПО от производителя.

И пара замеров скорости накопителей по SATA 6 Гбит/с и M.2:

Никаких сюрпризов.

Заключение

До ASRock X399 Phantom Gaming 6 у нас была всего одна относительно недорогая материнская плата для платформы TR4 – ASUS Prime X399-A, и в целом то был добротный продукт с целым рядом достоинств. Теперь же нам предложили альтернативу.

Да, тут нет огромного количества портов PCIe или страховки в виде принудительного охлаждения VRM, но никаких проблем с перегревом за время тестирования не наблюдалось, а трех полноценных портов PCIe x16 хватит за глаза подавляющему большинству пользователей. И вдобавок получаем приятный бонус в виде дополнительной сетевой карты, работающей со скоростью 2.5 Гбит/с, что оценят владельцы NAS, поголовное использование USB 3.1, а также приятную цену.

Если же говорить о недостатках, то стоит отметить отсутствие диагностических инструментов в виде хотя бы светодиодов.
