Система охлаждения
На штатной системе питания установлена пара радиаторов, которые соединены между собой тепловой трубкой.
На печатной плате установлено несколько тепловых датчиков, формирующих развитую систему диагностики. Они все контролируются из программного обеспечения ASUS, либо данные собираются универсальными программами (например, HWInfo). К тому же на плате есть разъем под дополнительный датчик, но в комплекте его нет.
реклама
Сама система питания прогревает радиаторы равномерно благодаря тепловой трубке.

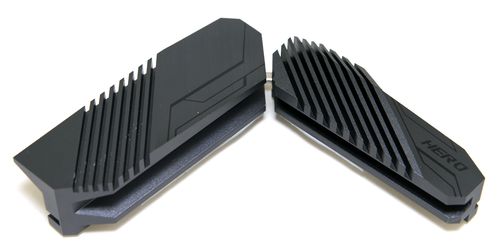

Оба радиатора цельнометаллические, с развитым оребрением. В отличие от ASUS ROG Strix Z390-E Gaming, их конструкция не предусматривает внешнее крепление выносного вентилятора.

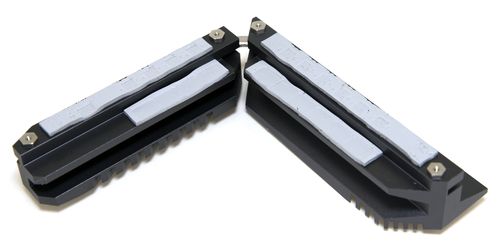

Тепло радиаторы отводят через термопрокладки и крепятся жестко винтами.

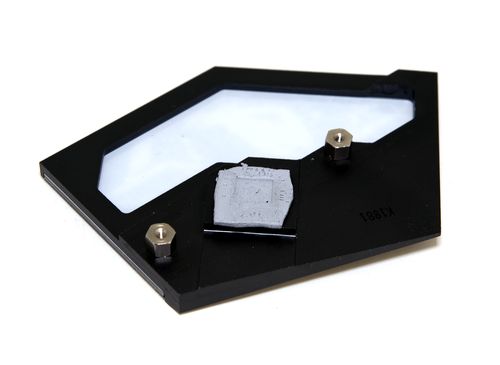

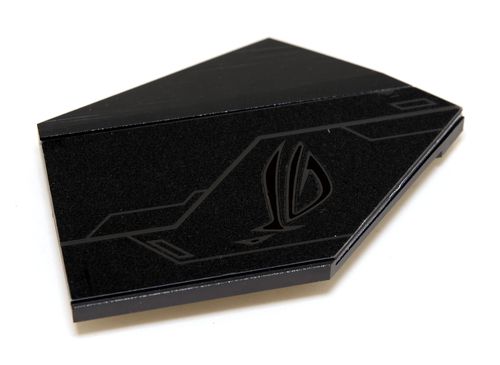

Радиатор PCH получил оригинальную форму и любопытное исполнение. Снаружи он кажется цельным элементом, но, когда его снимаешь и переворачиваешь, оказывается, что в середине отсутствует достаточно приличный кусок. Все же при столь небольшом тепловыделении Intel Z390 потребности в массивном радиаторе нет.
реклама

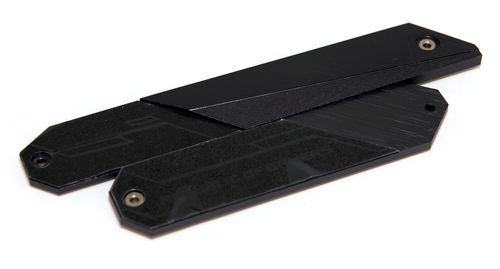

Оба слота М.2 снабжены радиаторами на всю длину устройств. С обратной стороны на них приклеена термопрокладка.

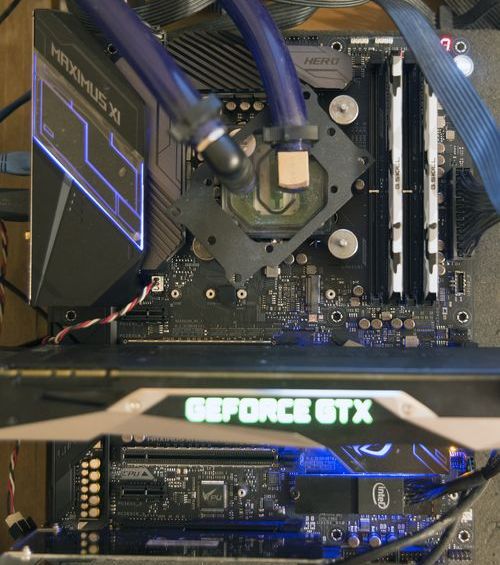

Тестовый стенд
- Материнская плата: ASUS ROG Maximus XI Hero (WI-FI) (Intel Z390, LGA 1151);
- Процессор: Intel Core i7-9700K (Coffee Lake Refresh);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4, 2 модуля x 8 Гбайт*;
- Видеокарта: Nvidia GeForce GTX 1070;
- Накопители:
- SSD Intel Optane 905P 480 Гбайт;
- SSD Samsung 960 Evo, 500 Гбайт;
- SSHD Seagate Desktop 4 Тбайт;
- Блок питания: Corsair AX1500i, 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Разгон и температурный режим
На номинальной частоте и без обдува зоны VRM материнской платы ASUS ROG Maximus XI Hero (WI-FI) достигает температуры в 68°C. С учетом десяти 10 фаз результат вполне предсказуемый. Процессор при этом в среднем работает на частоте 4.5 ГГц и напряжении 1.126 В. Потолок Turbo Boost достигал 4.6 ГГц, минимальная частота – 4.4 ГГц.

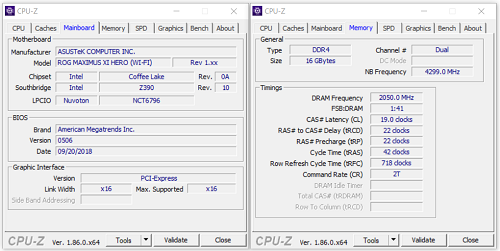

В разгоне оперативной памяти на примете был один комплект, стопроцентно работающий на частоте выше 4000 МГц. Путем нехитрых манипуляций (и без множества «холодных» перезагрузок!) удалось достичь частоты 4100 МГц с нескромными таймингами, которые были выставлены ради проверки максимальной частоты. Впоследствии их легко можно снизить с 19-22-22-42 2Т до 18-19-19-32 2Т.
На такой частоте все синтетические тесты покажут чудесные результаты, но в действительности платформе хватает частоты оперативной памяти 3.2-3.6 ГГц при минимальных таймингах, и лучше ставить 1Т.

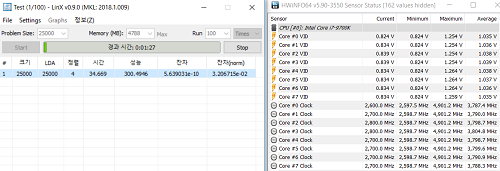

Пробуем самый простой режим для пользователей, незнакомых с нюансами разгона. Выставляем множитель на все ядра 49х, Vcore 1.375 В (заведомо рабочая конфигурация для этого процессора). Load-Line не трогаем, как и остальные лимиты по энергопотреблению, настройки BIOS оставляем по своему усмотрению. В результате под нагрузкой частота в 4.9 ГГц остается стабильной лишь несколько секунд. Дальше – падение до 2.9 ГГц. Значит, нужно найти параметр, отвечающий за снижение множителя. Идем искать в BIOS…

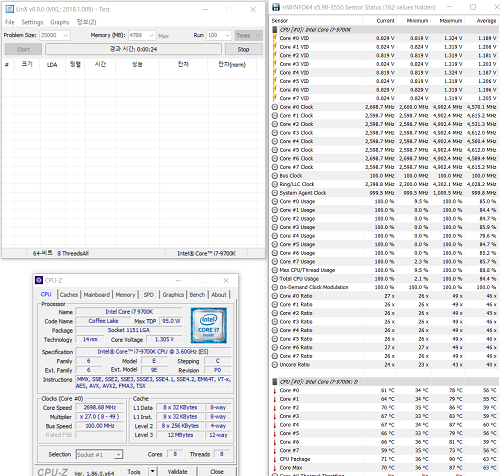

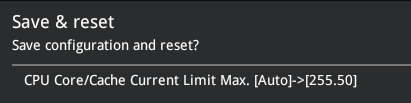

Выставляем на максимум параметр CPU/Core/Cache Current Limit и ничего не меняется. Даже состояние 4.9 ГГц сохраняется на те же доли секунды под LinX.
реклама
Пробуем изменить еще один параметр в меню BIOS…

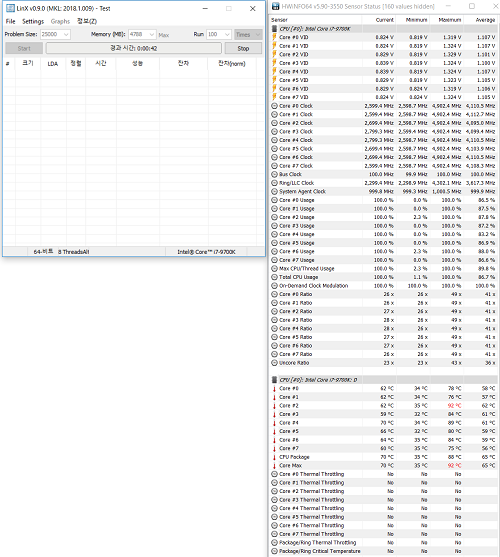

И снова нас ждет неудача. Частота сваливается до 2.6 ГГц без видимых на то причин. Может дело в триггерах перегрева?

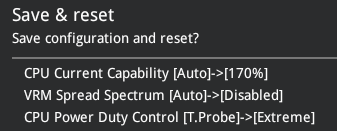

Отнюдь, они тут совершенно не причем. Тогда датчик энергопотребления? Попробуем отодвинуть границу, внеся коррективы в настройках BIOS…
Меняем остальные лимиты и в бой!

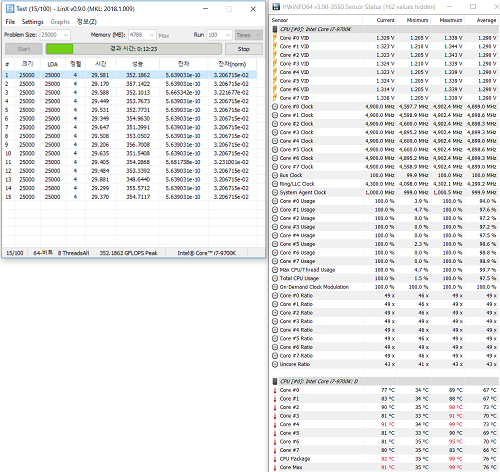

Философский камень найден. Внушительный аппетит процессора спокойно переваривается системой питания материнской платы.
Пиковые значения энергопотребления вместе с потерями на VRM составляют более 300 Вт. А восемь ядер 9700К на частоте 4.9 ГГц не может охладить даже кастомная водянка. Процессор действительно горячий. Но результат налицо, VRM без охлаждения нагревается только до 84°C.
Скорость работы М.2 и USB 3.1
Конечно, мы не упустили возможность проверить быстродействие M.2 с быстрым SSD Samsung 960 Evo.
Модель | USB 3.1 | M.2 (PCH) | M.2 (CPU) | PCIe (PCH) | PCIe (CPU) |
ASUS ROG Maximus X Formula | 863/528 | 2776/1371 | – | – | 2804/1879 |
ASUS ROG Maximus X Hero | 974/553 | 2728/1327 | – | – | 2862/1863 |
MSI Z370 Godlike Gaming | – | 2889/1860 | – | – | 2790/1864 |
ASUS ROG Strix Z370-G Gaming (WI-FI AC) | 823/543 | 2621/1844 | – | – | 2661/1850 |
ASUS ROG Strix Z390-E Gaming | 744/665 | 2801/1810 | – | 1558/1234 | 2668/1819 |
ASUS ROG Maximus XI Hero | 736/582 | 2779/1861 | – | 1617/1305 | 2838/1874 |
- M.2 (PCH) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в мосту;
- M.2 (CPU) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в процессоре;
- PCIe (PCH) – скорость чтения/записи в Мбайт/с через слот PCIe (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCIe в мосту;
- PCIe (CPU) – скорость чтения/записи в Мбайт/с через слот PCIe (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCIe в процессоре.
Возможности BIOS
Полный перечень настроек разгона ASUS ROG Maximus XI Hero (WI-FI) можно увидеть, кликнув по картинке ниже.
Доступные настройки диапазонов напряжений:
Параметр | ASUS ROG Strix Z390-E Gaming | ASUS ROG Maximus XI Hero (WI-FI) |
Manual | 0.6 – 1.7 В с шагом 0.005 В | 0.6 – 1.7 В с шагом 0.005 В (LN2 режим расширяет Vcore до 2.155 В) |
Offset Mode +/- | -0.635 – 0.635 В с шагом 0.005 В | -0.635 – 0.635 В с шагом 0.005 В |
Adaptive Mode +/- | 0.001 – 0.999 В с шагом 0.001 В | 0.001 – 0.999 В с шагом 0.001 В |
Dram Voltage | 1.0 – 2.0 В с шагом 0.00625 В | 1.0 – 2.0 В с шагом 0.00625 В (LN2 режим расширяет до 2.4 В) |
CPU VCCIO Voltage | 0.9 – 1.8 В с шагом 0.00625 В | 0.9 – 1.8 В с шагом 0.00625 В (LN2 режим расширяет до 2.2 В) |
System Agent Voltage | 0.7 – 1.8 В с шагом 0.00625 В | 0.7 – 1.8 В с шагом 0.00625 В (LN2 режим расширяет до 2.2 В) |
PLL Termination voltage | – | 0.36 – 2.27 В с шагом 0.01 В |
PCH Core Voltage | 0.9 – 1.8 В с шагом 0.01 В | 0.9 – 1.8 В с шагом 0.01 В |
CPU StandBy Voltage | 0.8 – 1.8 В с шагом 0.01 В | 0.8 – 1.8 В с шагом 0.01 В (LN2 режим расширяет до 2.1 В) |
На процессор можно подавать три типа напряжений: автоматическое, адаптивное и условное напряжение (в нем выставляется номинальное напряжение и добавочное для Turbo).
Помимо основных напряжений есть настройка вспомогательных:
- DRAM VTT;
- VPPDDR;
- DMI;
- Core PLL;
- Internal PLL;
- GT PLL;
- Ring PLL;
- SA PLL;
- Memory Controller PLL.
Что касается новых функций BIOS, сравнительно с конкурентами, то модель ASUS отличается наличием:
- SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора, позволяет слегка обманывать сам CPU, задавая ему ложное чувство спокойствия);
- Адаптивный режим Vcore с двумя регулировками напряжений (добавочное относительно SVID плюс отдельно выставляемое в режиме Turbo);
- Ring Down Bin (можно выставить поведение алгоритма задания частоты шины).
Помимо вышеописанного, внесен целый новый раздел AI Features.
Система мониторинга

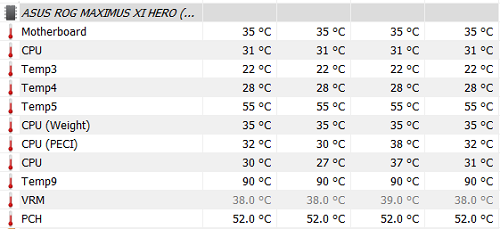

В разделе мониторинга присутствуют температуры всех основных элементов материнской платы и напряжения. Увы, датчик температуры VRM здесь не показывается.
На плату установлено восемь 4 pin коннекторов для вентиляторов (из них два повышенной мощности для помп систем жидкостного охлаждения).

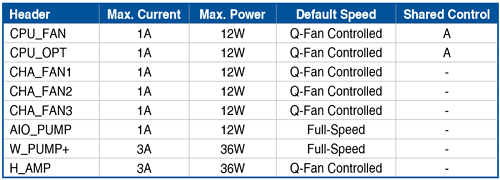

Примечательно, что разработчики ASUS уделили внимание и прописали точные нагрузки для всех разъемов, а также точно указали, какие вентиляторы и как управляются.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть выставленные параметры: напряжения, обороты подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Материнская плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками.

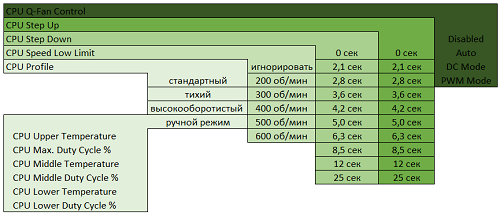

CPU Q-Fan Control
Настраивается по нескольким параметрам:
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим.
Ручной профиль дает доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.

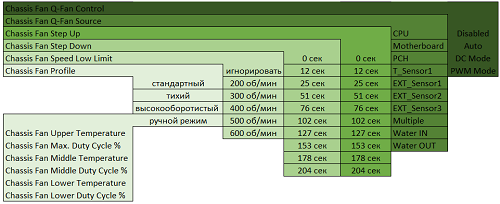

Chassis Fan 1, 2, 3 и High Amp
Эти четыре вентилятора настраиваются подобно «процессорным», но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте предусмотрена возможность указать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, что установлен на плату.
К тому же на обоих разъемах можно выставить опцию отключения вентиляторов при достижении минимальной температуры. В режиме управления DC можно отключать вентиляторы и останавливать их.
W_Pump/AIO
Настройка работы разъемов для помпы СВО и вспомогательного вентилятора разнесена по разным меню, но параметры для них идентичные.
- W_PUMP/AIO Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- W_PUMP/AIO Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Lower Temperature - минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
Для этих разъемов в меню выбора источника мониторинга появляются настройки с датчиками температуры жидкости, поступающей в помпу/радиатор и вытекающей. Датчики устанавливаются самостоятельно; впрочем, как и покупаются за свои кровные. А подключаются они к соответствующим разъемам материнской платы.
Дополнительные вентиляторы, подключаемые через внешнюю карту, настраиваются в отдельном меню и могут брать показания с датчика, процессора и прочих компонентов.
Заключение
Серия ASUS Hero не стоит на месте и развивается. По сравнению с предыдущими версиями новая модель получила пересобранную подсистему питания, усиление слотов оперативной памяти и оптимизацию их разводки, в штатной комплектации предлагается с модулем Wi-Fi и радиаторами для обоих твердотельных накопителей М.2.
На первый взгляд улучшений в ASUS ROG Maximus XI Hero (WI-FI) немного, но и сам чипсет Intel Z390 не принес ничего революционного. Не забываем о наличии пяти портов USB 3.1 Gen 2. А издержки настроек BIOS (которые должны, точнее, мы привыкли, что они меняются автоматически), возможно, скоро поправят программисты компании.
Плюсы ASUS ROG Maximus XI Hero (WI-FI):
- Готовый набор настроек для разгона любого уровня;
- Расширенный диапазон настроек напряжений, включая PLL Voltage;
- Раздельная настройка Load-Line Calibration для основного разгона, блока AVX и режима Turbo;
- Точная автоматическая настройка Load-Line;
- Восемь разъемов под вентиляторы;
- Десять фаз питания процессора;
- Способность выдерживать нагрузки более 300 Вт без принудительного обдува;
- Открытые разъемы PCIe 1x;
- Отсутствие циклического рестарта при разгоне и «холодном» запуске.
Минусы материнской платы:
- Необходимы познания в настройке BIOS, поскольку часть функций модель больше не берет на себя (вероятно, изменят при последующем обновлении BIOS);
- Невысокая скорость USB 3.1 Gen 1, реализованная встроенным в чипсет контроллером;
- Столь внушительный арсенал возможностей будет недооценен и не раскрыт большинством пользователей.
По итогам обзора материнская плата ASUS ROG Maximus XI Hero (WI-FI) получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Maximus XI Hero (WI-FI).
