Обзор материнской платы ASUS ROG Strix Z390-E Gaming: к разгону Coffee Lake Refresh готова!

Оглавление

Вступление

Новый процессор, новый чипсет – незабвенное правило Intel. Однако далее речь пойдет не о совершенно новом наборе системной логики и процессорах, а об обновлении платформы LGA 1151 с исправлением замечаний пользователей. Intel Z390 – это последователь Intel Z370, адаптированный под разгон и с добавкой в виде шести портов USB 3.1 Gen2. Таким образом компания старается привлечь наше внимание к новинкам.

500x480  86 KB. Big one: 3000x2882  2186 KB

И, действительно, новые процессоры Coffee Lake Refresh (один из которых – Intel Core i7-9700K – уже побывал в лаборатории) обзавелись толстым текстолитом, нормальной теплопроводящей пастой под крышкой и… восемью ядрами, что теперь считается нормой для игровых ПК. А мы на примере ASUS ROG Strix Z390-E Gaming посмотрим на платформу со стороны.

500x255  40 KB. Big one: 2120x1080  330 KB

С точки зрения новшеств в чипсете Intel Z390 по сравнению с Intel Z370 откровений немного: добавлено шесть портов USB 3.1 Gen 2 и интерфейс для прямого подключения Wi-Fi класса АС. Нормы техпроцесса остались прежними из-за трудностей перехода и занятости линий фабрик. Поэтому тепловыделение и энергопотребление нового набора логики Intel не изменились.

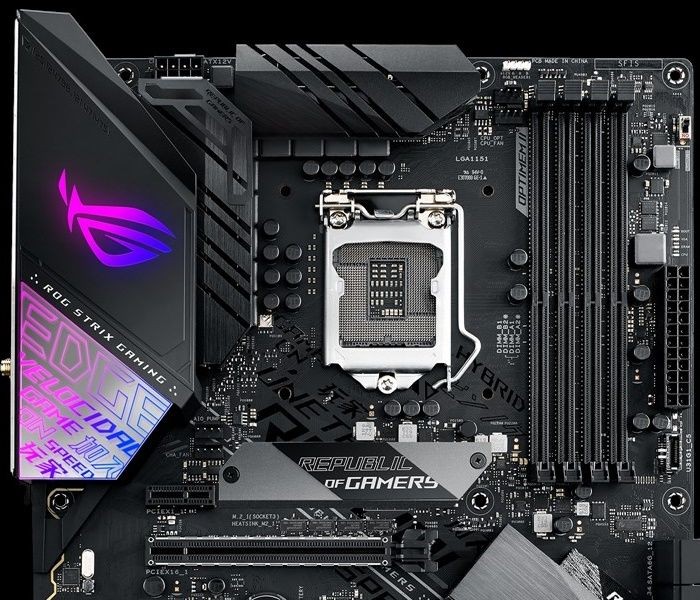

Обзор ASUS ROG Strix Z390-E Gaming

500x444  291 KB. Big one: 500x444  187 KB

Технические характеристики ASUS ROG Strix Z390-E Gaming

МодельASUS ROG Strix Z390-E Gaming
ЧипсетIntel Z390
ПроцессорIntel Core I 8/9 поколения
Оперативная память4 слота DDR4 от 2133 до 4266+ МГц
Линии PCIe2 x PCIe 3.0 (16x/0х 8х/8х);
3 x PCIe 3.0 1х;
1 x PCIe 3.0 4x/2x
Мультиграфические конфигурацииAMD Crossfire 3Way, Nvidia SLI 2Way
Накопители1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
6 x SATA 6G; Smart Response и Optane
СетьIntel 219V (1 Гбит/с);
Wi-Fi 802.11 a/b/g/n/ac (Intel 9560);
Bluetooth 5.0
АудиоROG SupremeFX S1220A
ВидеовыходыDisplayPort; HDMI
USB6 x USB 2.0;
4 x USB 3.0;
5 x USB 3.1
Форм-факторATX.

Как обычно, начнем с работы разъемов. На материнской плате распаяно два физических слота PCIe 16х, к которым линии PCIe подводятся от процессора. Для пары видеокарт они делятся поровну.

500x600  82 KB. Big one: 2500x3053  1630 KB

Два разъема М.2 подключены к микросхеме PCH, но отличаются поддержкой. Первый готов принять только устройства NVME, второй – PCIe 3.0 x4 и SATA. По мнению инженеров ASUS, первым считается верхний слот PCIe, который обозначается как М 2_1. Он универсален, в него можно установить любое М.2-совместимое устройство.

Кстати, порты SATA остаются полностью работоспособными лишь при условии отсутствия SATA M.2 SSD в верхнем слоте М.2. При подключении к последнему SATA SSD отключается второй порт SATA.





Комплект поставки

500x335  45 KB. Big one: 2500x1668  545 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Наклейка ROG;
  • Бирка на дверь «ROG Game off!»;
  • Купон со скидкой на кабели;
  • Семь коротких стяжек;
  • Мостик 2-Way Sli (жесткий);
  • Четыре кабеля SATA;
  • Набор креплений для пары SSD;
  • Внешний термодатчик;
  • Антенна 2R2T для Wi-Fi;
  • Крепление для маленького вентилятора VRM (установлен на плату);
  • Вентилятор 40 мм и набор винтов для него;
  • Карточка покупателя Republic of Gamers;
  • Кабели для RGB лент.

500x345  31 KB. Big one: 2500x1722  389 KB

На задней панели размещены следующие интерфейсы:

  • Разъем PS/2 и два порта USB 2.0;
  • Один USB 3.1 Type C и один USB 3.1 Type A;
  • Порт HDMI и разъем DisplayPort;
  • Два разъема USB 3.1 Type А,
  • Два порта USB 3.1 Gen 1 и сетевой порт RJ45;
  • Пара коннекторов для антенны Wi-Fi;
  • Пять аудиоразъемов и один S/PDIF.

Дизайн PCB

500x600  91 KB. Big one: 2500x3041  2223 KB

По сравнению с моделью-«близнецом» ASUS ROG Strix Z370-E Gaming печатная плата ASUS ROG Strix Z390-E Gaming существенно видоизменилась. И одна из причин этого то, что, по заверению разработчиков Intel, все материнские платы на новом чипсете будут наделены усиленной подсистемой питания, так оно и вышло.

500x600  88 KB. Big one: 2500x3041  1959 KB

На ASUS ROG Strix Z370-E Gaming устанавливалась система питания, состоявшая из шести фаз для CPU и одной сдвоенной фазы для видеоядра. В качестве основы каждой фазы применялись мосфеты SiRA12DP и SiRA14DP производства Vishay Intertechnology.

500x404  69 KB. Big one: 2500x2021  1906 KB

Теперь и самих фаз больше, и качество их на голову выше. Каждая фаза это интегрированный с парой мосфетов драйвер в одной микросхеме ON 302045, способной отдавать до 75 А тока. А их число возросло до десяти.





500x500  81 KB. Big one: 500x500  81 KB

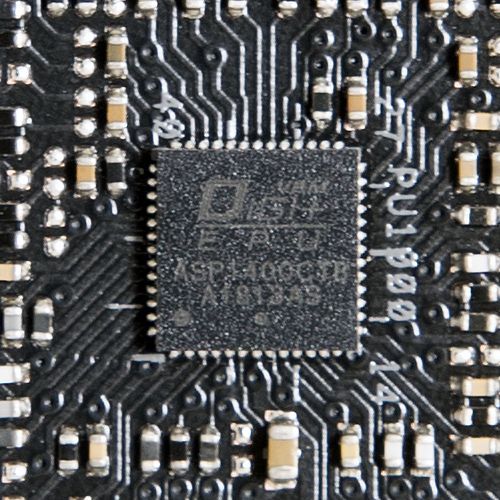

За управление ими отвечает ШИМ-контроллер ASP1400C. Литера С на конце скрывает очередную перемаркировку ASUS, и пока сложно сказать, кто истинный производитель.

500x508  44 KB. Big one: 1500x1523  347 KB

Для диагностики вместо полноценного POST-индикатора предлагают воспользоваться цветными светодиодами. Ни кнопок включения и перезагрузки, ни обновления BIOS без процессора – все эти привилегии положены лишь представителям модельного ряда Maximus. В качестве бонуса оставлена функция MemOK!.

500x335  50 KB. Big one: 2500x1668  1072 KB

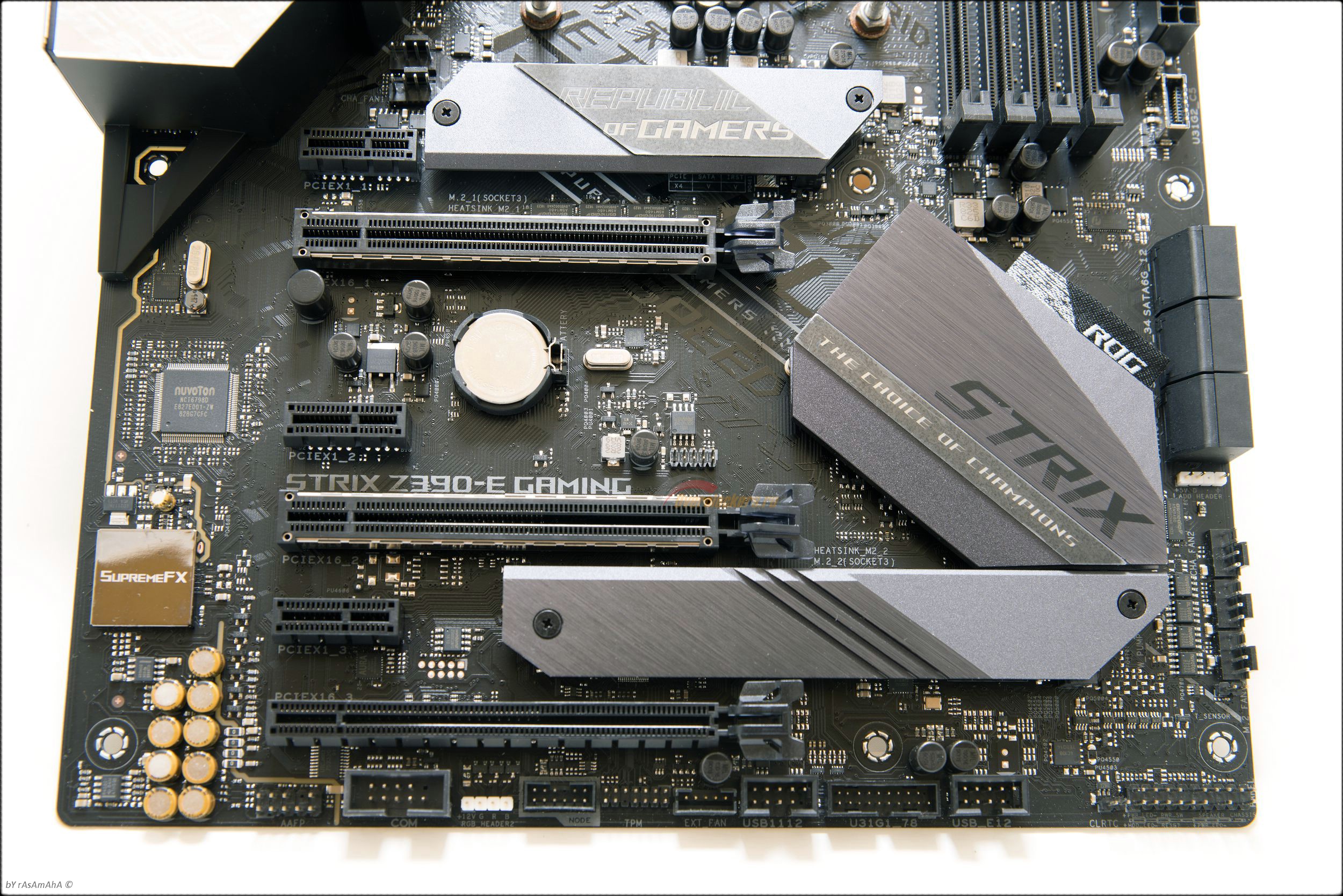

Добавим, что слоты PCI-e получили дополнительное усиление, а оба разъема М.2 оснащены радиаторами.

Об интересном

RGB подсветка

500x370  22 KB. Big one: 2500x1855  372 KB

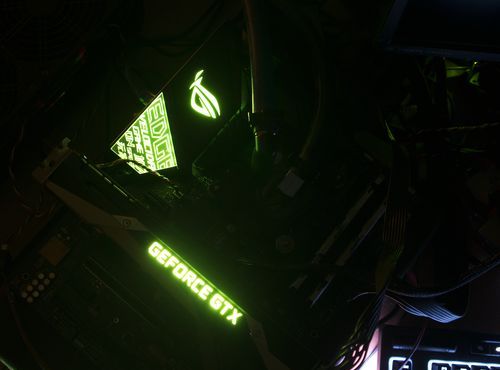

На ASUS ROG Strix Z390-E Gaming стоит единственный RGB-светодиод, скрытый под кожухом радиаторов VRM. И хотя он всего один, но поддерживает полный перечень эффектов.





500x389  247 KB. Big one: 922x719  509 KB

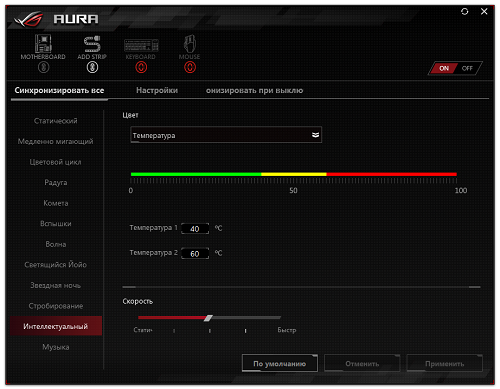

Для полного отключения подсветки после ее деактивации в соответствующем пункте меню BIOS или программного обеспечения Aura следует включить режим ErP Ready Enable (S4+S5).

500x390  263 KB. Big one: 918x717  556 KB

Программная среда Aura, несколько лет внедренная во все устройства ASUS, постепенно развивается. Началось все с обыкновенной RGB-подсветки, а сейчас это стало некой единой экосистемой, в которую включены клавиатуры, мышки, светильники (и, скорее всего, если бы ASUS выпускала СВЧ или холодильники, то и в них мы бы нашли признаки поддержки Aura).

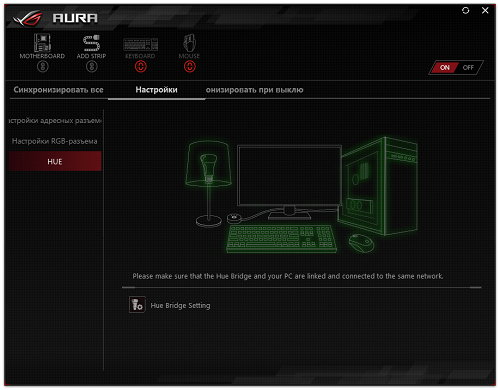

Естественно, материнская плата поддерживает режим хаба, объединяя подсветку собственных RGB-светодиодов, клавиатуры и мышки, а также внешних лент. Но теперь к нему добавился Hue Bridge. Этот режим включает лампы Philips, которые подсоединены к общей сети, и синхронизирует всю подсветку Aura, причем в момент отключения происходит дополнительная синхронизация, чтобы все управляемые объекты погасли и включились в едином ритме.

Система охлаждения

500x335  45 KB. Big one: 2500x1668  652 KB

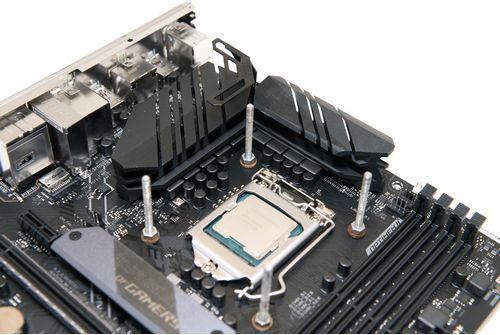

За охлаждение всей подсистемы питания отвечает пара радиаторов.

500x75  20 KB. Big one: 563x85  6 KB

Приятно, когда производитель заботится о датчиках температуры VRM. Вот и разработчики ASUS не поленились и установили его. Пусть расположение датчика не идеально, но все же данные помогут выяснить нагрев системы питания.

Но, на мой взгляд, он немного (на 3-5 градусов Цельсия) занижает истинные значения. Впрочем, в комплекте есть выносной сенсор, который подключается к материнской плате. Его можно приспособить к одному из радиаторов, чтобы получать еще больше данных.

Сама система питания нагревает радиаторы относительно равномерно. Конечно, вертикальный нагревается чуть сильнее из-за его работы на питание процессора и самые загруженные блоки. Относительно процессорного разъема горизонтальный радиатор отводит тепло только от четырех фаз CPU, последняя фаза задействуется встроенным видеоядром.

500x400  28 KB. Big one: 2500x2215  392 KB

500x400  22 KB. Big one: 2500x2215  342 KB

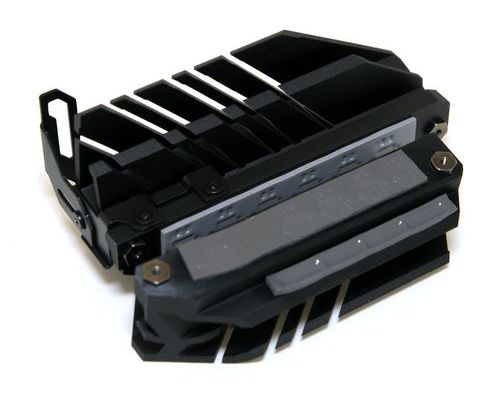

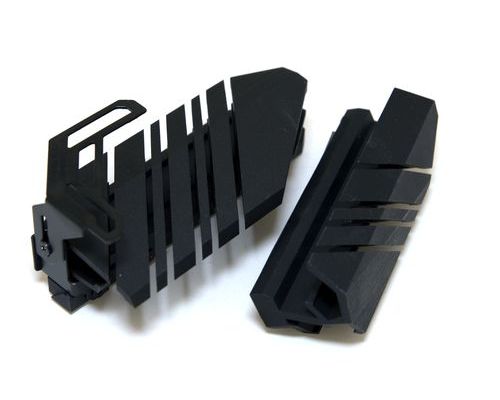

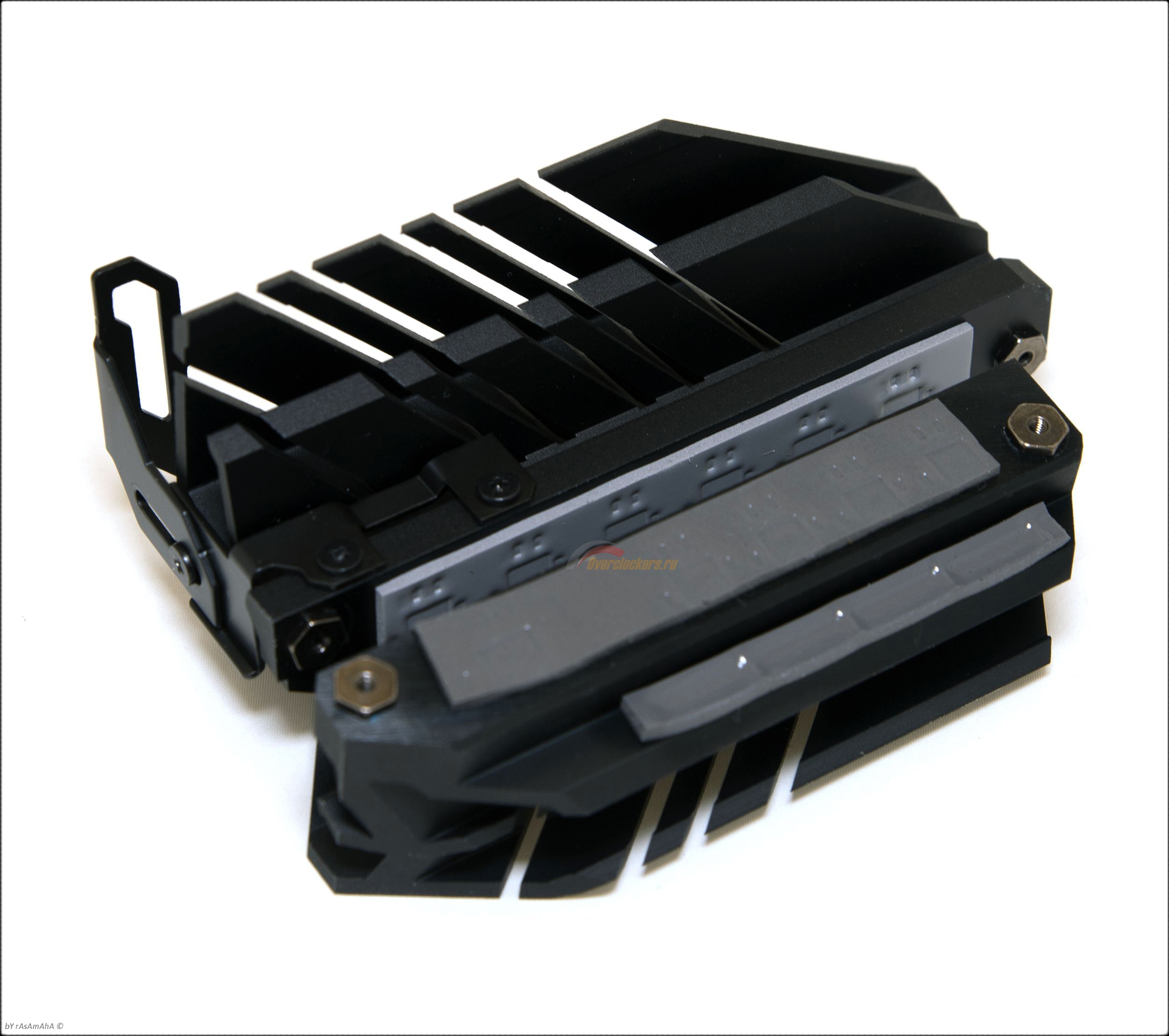

Оба радиатора цельнометаллические, без соединений или тепловой трубки между ними, но оснащены развитым оребрением и креплением для дополнительного вентилятора (есть в комплекте). Обе конструкции отводят тепло через термопрокладки и крепятся жестко винтами.

500x400  22 KB. Big one: 2500x2011  511 KB

500x400  23 KB. Big one: 2500x2011  540 KB

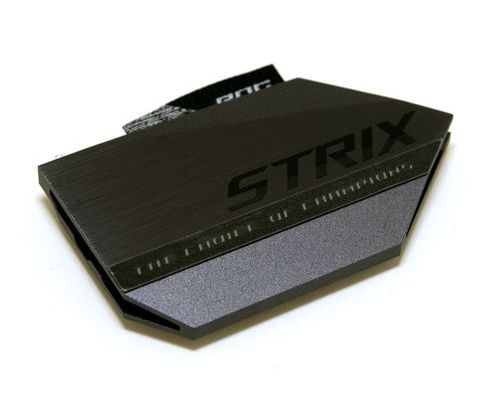

Интересно, что радиатор PCH помимо оригинальной формы снабжен тряпичным ярлычком серии ROG. Украшение так себе, да и внутри нас ждет сюрприз!

500x175  14 KB. Big one: 2000x741  143 KB

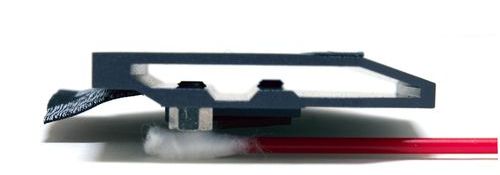

Внутри у него пусто, совсем пусто! Но не беспокойтесь, нагрев чипсета не превышает 50-55 градусов Цельсия.
