Тестирование видеокарты KFA2 GeForce GTX 1070 Ti Hall of Fame: двери в зал славы открыты (страница 5)
реклама
Тестовый стенд
Тестирование видеокарты KFA2 GeForce GTX 1070 Ti Hall of Fame проходило в составе следующей конфигурации:
- Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
- Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайта, четырехканальный режим);
- Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
- Блок питания: Corsair RM850x, 850 Ватт;
- Корпус: Phanteks Evolv ATX Black;
- Монитор: ASUS MG279Q, разрешение: 2560 x 1440.
Программное обеспечение
- Операционная система: Windows 10 x64;
- Драйвер видеокарты: Nvidia ForceWare 388.59;
- Вспомогательные утилиты:
- GPU-Z v. 2.8.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.4.0;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Стандартные частоты и разгон
Частота видеоядра модели KFA2 GeForce GTX 1070 Ti Hall of Fame составляет 1607 МГц, частота памяти – 2002 МГц, напряжение GPU – 1.062 В.

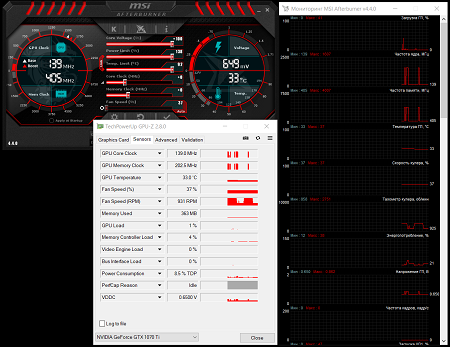

Противники пассивной работы СО в простое будут довольны, поскольку минимальная планка оборотов системы охлаждения TriMax по умолчанию равна 1000 об/мин. В таком режиме работы были получены следующие результаты:
- 30°C и 0 об/мин при работе с документами MS Office;
- 30°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

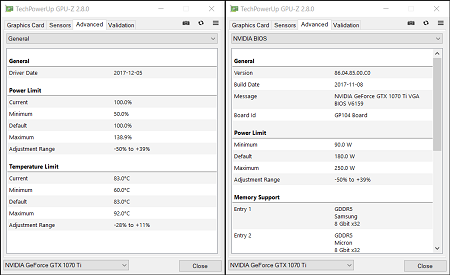

Теперь приведем подробные характеристики микропрограммного обеспечения KFA2 GeForce GTX 1070 Ti Hall of Fame. Показатель ее уровня TDP – 180 Вт.
Несмотря на дополнительное питание «8 + 8» pin, позволяющее увеличивать потребление до 375 Вт, последнее ограничено планкой 250 Вт.

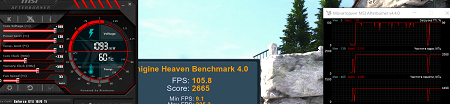

Благодаря высокой эффективности системы охлаждения, видеокарта KFA2 стабильно удерживает частоту 1860 МГц. Нечто подобное происходит и с температурой графического процессора, которая не доходит и до 60°C.
Скорость вращения крыльчатки не превышает 1320 об/мин, чего достаточно для удержания нагрева подсистемы питания на отметке 78°C! Восхитительно.
При максимальной скорости оборотов удается сбить температуру видеоядра и цепи питания до 53°C и 65°C соответственно. Результаты впечатляющие, но мириться с уровнем шума сложно.

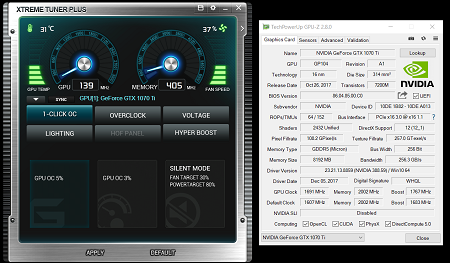

Перед разгоном нам необходимо изучить фирменную утилиту Xtreme Tuner Plus, которую разработчики рекомендуют для использования с новинкой. Дизайн подобных программ не блещет свежестью: перед нами утилита пятилетней давности, только с поддержкой новой продукции.
Первая вкладка предлагает заводской разгон на 3% и 5%, а также «экономичный» режим с PowerLimit 80%. Параметр «GPU OC 5%» поднимает частоту до 1691 МГц.
реклама

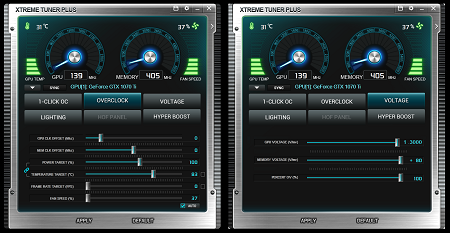

В настройках разгона – привычные параметры частот и пределов, управление оборотами. Но во вкладке «Voltage» нас ждет разочарование: они снова работают через раз, и даже при удачной попытке нет гарантии, что опции сохранятся после перезагрузки.
С поддержкой программы существует явная проблема с отображением, но настройка производится корректно.
Вкладка «Hyper Boost» напоминает об одноименной технологии и в разгоне не участвует, пока вы лично не нажмете кнопку на интерфейсной панели.

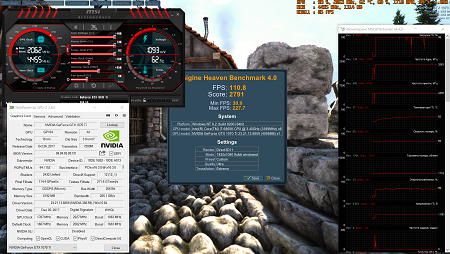

После всех попыток и стандартных проверок удалось добиться стабильной работы на отметке 2062-2088 МГц по ядру и 2227 МГц по памяти.
При активации кнопки на задней панели KFA2 GeForce GTX 1070 Ti Hall of Fame ведет себя иначе. Отключается часть защиты, лимит на потребление фиксируется на отметке 80%, вентиляторы «молотят» на 100% и видеокарта переходит в бразды правления своего капитана.
Небольшие манипуляции позволяют поднять разгон до 2088-2115 МГц и 2252 МГц. Правда, лишнюю пару десятков мегагерц придется совмещать с высоким уровнем шума, поэтому опцию HyperBoost можно посоветовать лишь оверклокерам с установленным водоблоком.
Кстати, после отключения HyperBoost вентиляторы первые секунды работают на пониженной до 850 об/мин скорости, а затем плавно повышают обороты до 1000 об/мин.
Как и говорилось, это программное ограничение в BIOS, в противном случае модель KFA2 умела бы функционировать в пассивном режиме.
