Тестирование видеокарты KFA2 GeForce GTX 1070 Ti Hall of Fame: двери в зал славы открыты (страница 3)

Система охлаждения

В системе охлаждения новинки нет никаких изменений в сравнении с младшей моделью KFA2 GeForce GTX 1070 Hall of Fame без приставки «Ti». Вся конструкция по-прежнему крепится четырьмя подпружиненными винтами.

Для повышения эффективности в основании напаяна медная пластина для равномерного перераспределения тепла. Заводская термопаста нанесена равномерно и без излишков.

Основание ровное, но без должной полировки. Даже миньон удивлен качеству, а ведь могли бы отыграть еще несколько градусов Цельсия.

В конструкции кулера TriMax применено пять тепловых трубок, четыре из которых диаметром 8 мм, одна – 6 мм.

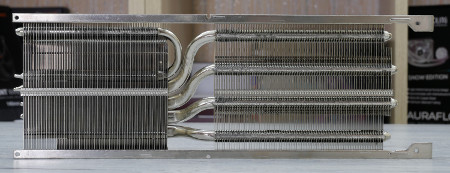

Теплорассеиватель выполнен в виде двухсекционного радиатора с множеством алюминиевых никелированных пластин. Все соединения тщательно пропаяны.

Под кожухом скрывается один из элементов подсветки и плата-разветвитель на три вентилятора производства Apistek.

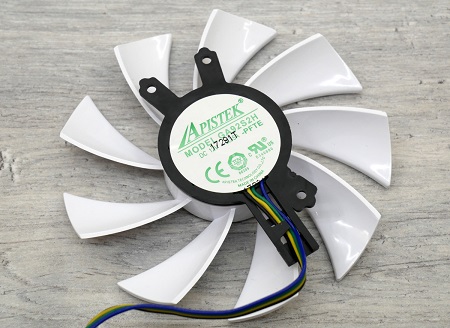

Модель – GA92S2H, диаметр – 90 мм. Скорость вращения данных вертушек можно регулировать в широком диапазоне – от 0 об/мин до 3000 об/мин, однако производитель ограничил их 1000 – 2900 об/мин.

Микросхемы памяти и подсистему питания накрывает единая алюминиевая пластина. В области VRM элемент получил некое подобие оребрения, поэтому можно говорить о том, что перед нами низкопрофильный радиатор.

В отличие от модели GeForce GTX 1070 HOF, на новинке отсутствует экранирование подсветки, поэтому ее легко демонтировать.

Видно, что инженеры использовали прорезь в печатной плате, что редко встречается на видеокартах.
