В правом нижнем углу платы мы найдем четыре SATA3, ориентированных параллельно плоскости платы («лежачие» разъемы) и колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt. Еще два SATA3 расположены в самом углу и уже перпендикулярно к плоскости платы.

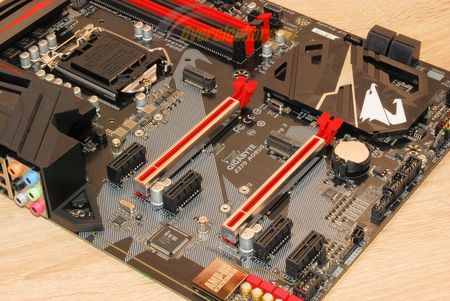

Также, помимо шести SATA3, для построения подсистемы хранения данных на Gigabyte Z370 Aorus Gaming 3 имеется два посадочных места M.2.
Одно (ближнее к процессорному разъему) допускает установку как PCIe, так и SATA SSD (при этом отключается разъем SATA3_0) типоразмеров 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм, а второе (расположенное между слотами PEG) – только PCIe и лишь типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм.
реклама
По нижнему краю платы мы обнаружим:
- Два уже упомянутых выше SATA3;
- Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Над ней – перемычка сброса настроек BIOS;
- Разъем для подключения вентилятора или помпы системы охлаждения;
- Две колодки для подключения четырех портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодки для подключения дополнительной светодиодной подсветки;
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край платы не закрыт какими-либо кожухами.

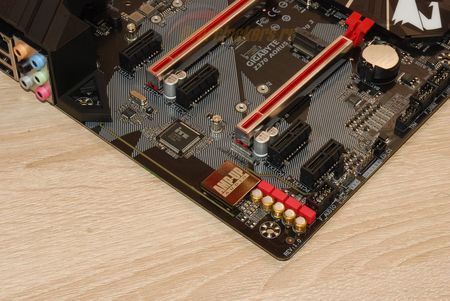

«Конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему AORUS AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов». Gigabyte (c)

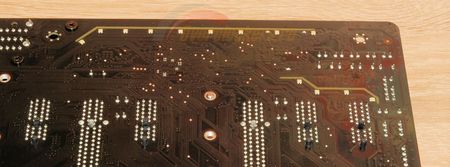

При этом компания не отказалась от конденсаторов Nichicon, а аудиоконтроллер Realtek ALC1220 (с интегрированным усилителем) поместила под металлическую крышку. Попутно аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, что должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.
Тем не менее, упрощение в сравнении со старшими платами имеется: аудиоразъемы задней интерфейсной панели не позолоченные.
реклама
Но вот в роли сетевого контроллера установлен не традиционное для данного ценового сегмента решение Realtek, а Rivet Networks Killer E2500.
