Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Один DVI-D;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Два USB 3.1 Gen1 и один HDMI;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.
Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
Слоты расширения
реклама

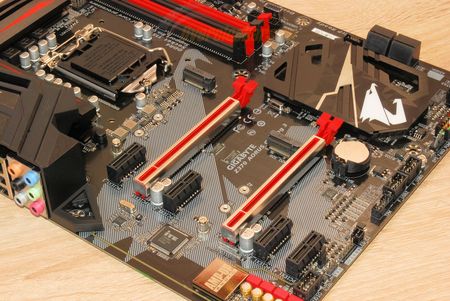

На плате установлено шесть слотов PCI-Express:
Оба PEG подключены к процессору и используют его линии PCI-Express 3.0. Если использовать только верхний PEG, то в этом разъеме будут доступны все 16 линий. Если задействовать второй PEG, то первый PEG переключается в режим x8 (второй PEG – всегда в режиме x8), за переключение линий отвечает группа из четырех микросхем-переключателей NXP L040838. Четыре PCI-Express x1 3.0 подключены к набору системной логики Intel Z370.
Первый и второй слоты PEG оснащены металлическими кожухами, которые имеют свои собственные точки крепления к плате. Этот прием помогает слотам на материнской плате лучше выдерживать нагрузки от тяжелых видеокарт с массивно системой охлаждения.
Также на Gigabyte Z370 Aorus Gaming 3 имеется два посадочных места M.2. Ближнее к процессорному разъему посадочное место допускает установку как PCIe (AHCI и NVMe, PCIe 3.0 x4), так и SATA (AHCI) SSD типоразмеров 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм. При установке SATA M.2 SSD отключается разъем SATA3_0. Расположенное между слотами PEG посадочное место M.2 – только PCIe 3.0 x4 типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм.
Аппаратная составляющая BIOS, средства диагностики и управления
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.
реклама

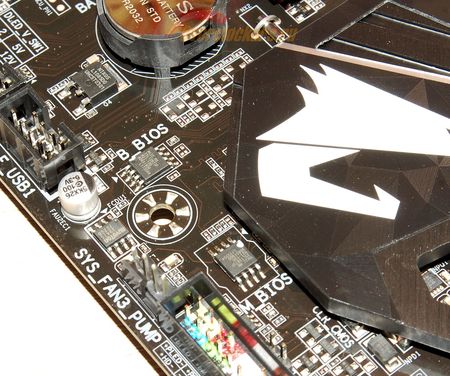

Традиционно для Gigabyte это две несъемных микросхемы MXIC 25L128 объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS. Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, пользователь все равно сможет запустить плату. Правда, должен сохраняться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами самим пользователем компанией Gigabyte не предусмотрено, как нет и светоиндикации активной в текущей момент микросхемы.
На плате, согласно ее ценовому сегменту, нет ни индикатора POST-кодов, ни устанавливаемого Gigabyte блока светодиодов, поочередно загорающихся и гаснущих при запуске.
Возможности BIOS Setup
Модель | Gigabyte Z370 Aorus Gaming 3 |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | F5d за 22 января 2018 года |
BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 /3866 / 3900 / 4000 / 4100 / 4133 / 4200 Тайминги задаются как единообразно, так и по каналам раздельно |
Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
Напряжение CPU Core | – положительной или отрицательной надбавкой с шагом 0.005 В до 0.300 В – фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
Напряжение интегрированного графического ядра CPU (VAXG) | фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Performance, Power Saving |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.005 В |
Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
