Дизайн и особенности платы, подсветка
Плата выполнена в общем стиле Aorus.

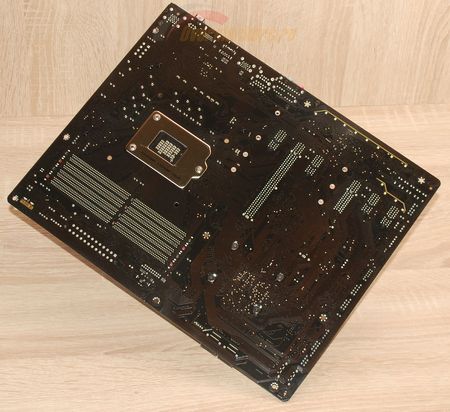

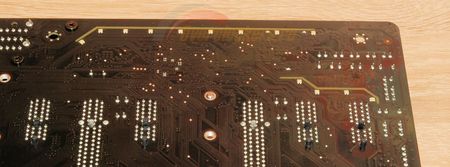

Декоративная подсветка имеется, но в минимальной реализации: цепочка светодиодов вдоль аудиотракта с тыльной стороны платы
реклама

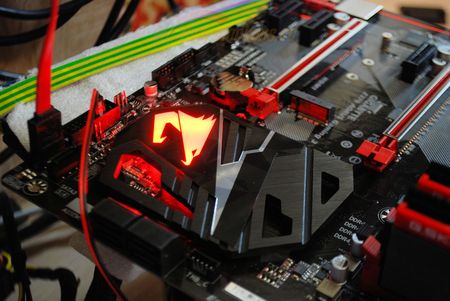

И под радиатором набора системной логики.

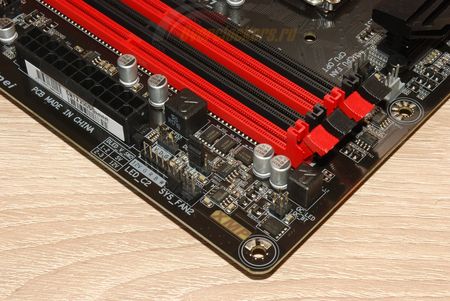

Помимо встроенной в плату подсветки, имеется два блока для подключения внешней светодиодной подсветки. Один в правом верхнем углу:

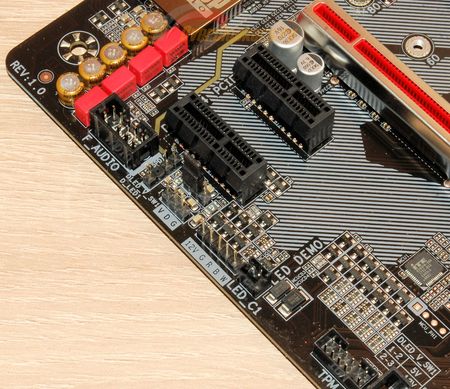

Второй – по нижнему краю, ближе к левому углу платы.
Трехконтактные разъемы с маркировкой VDC рассчитаны на подключение подсветки с питающим напряжением как +5В, так и +12 В. Соответствующие перемычки расположены рядом с разъемами.
реклама
При подключении подсветки необходимо проверять правильность установки перемычки. Пятиконтактные – для GRBW-лент. Также при активации в BIOS платы XMP-профиля загораются светодиоды, подсвечивающие надпись «XMP» на текстолите.
Управление подсветкой можно осуществлять как из среды операционной системы Windows (для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED)…

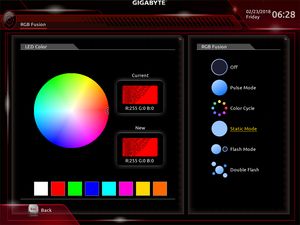

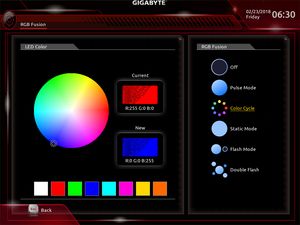

Так и из BIOS материнской платы.
На всякий случай: разъем LED_C1 не «выход», а «вход» - к нему подключается внешнее питание (величина напряжения +5 В) для включения подсветки платы без необходимости полной сборки системы – для установки платы на витрине, демонстрационном/выставочном стенде и т.д.
