(Дополнено) Обзор и тестирование материнской платы Gigabyte Z370 Aorus Gaming 3 (страница 3)

Система охлаждения

На самой плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel Z370, в сути – довольно толстая металлическая пластина с декоративными прорезями и накрытая пластиной из пластика. Крепление осуществляется с помощью четырех подпружиненных винтов.

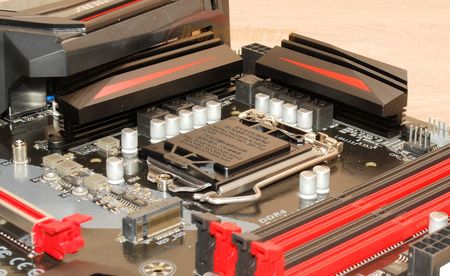

На подсистеме питания процессора установлены два отдельных, не контактирующих друг с другом. Их крепление довольно необычное и редко встречается: фиксатор с гвоздиком-распоркой.

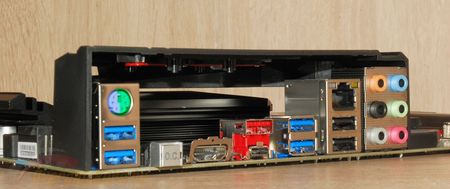

Пластиковый кожух на задней интерфейсной панели платы – это просто кожух, под ним ничего нет.

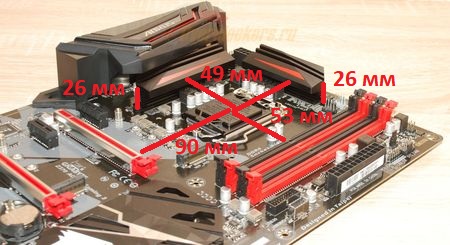

Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:

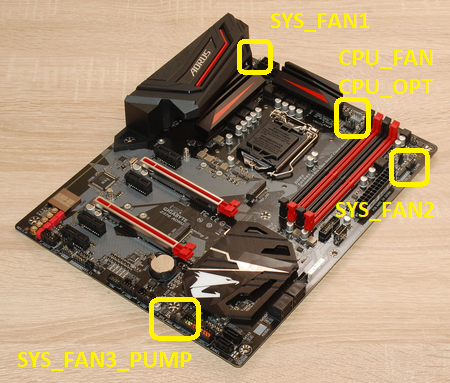

Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.

Размещение на плате дополнительных разъемов неравномерное: один размещен в левом верхнем углу около восьмиконтактного разъема дополнительного питания ATX, два разъема – над процессорным разъемом со смещением вправо, один разъем размещен в правом верхнем углу, еще один – в правом нижнем углу платы.

Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную.

Вентиляторы при соответствующей настройке могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, при этом для четырехконтактных вентиляторов необходимо выбрать опцию «Voltage», а чтобы не появлялись предупреждения о неработающем вентиляторе, нужно отключить контроль за оборотами посредством параметра «*** FAN Stop»).

Для каждого из разъемов (в том числе процессорного) можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения. Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.

Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется.
