(Дополнено) Обзор и тестирование материнской платы Gigabyte Z370 Aorus Gaming 3 (страница 4)

Подсистемы питания процессора и оперативной памяти

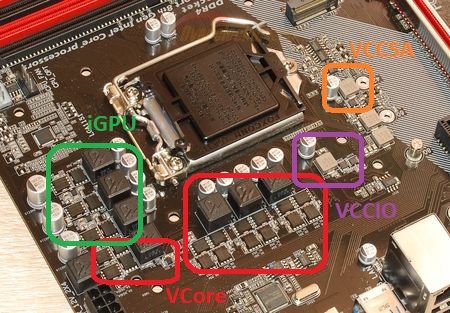

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Основными являются первые два и на для их формирования реализованы два преобразователя: на 4 (VCore) и 2 фазы (VAXG).

Эта конфигурация является предельной для используемого ШИМ-контроллера Intersil ISL95866. В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor – по два в каждой из фаз VCore и по одному в каждой из фаз VAXG.

За формирование напряжений VCCSA и VCCIO отвечают два отдельных преобразователя, размещенных под процессорным разъемом и не накрытых радиатором (да они и не нуждаются в нем – слишком незначителен нагрев).

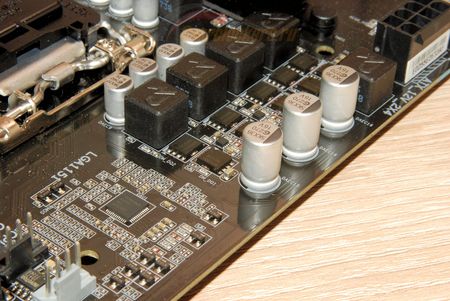

Однофазное питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов здесь применены обычные транзисторы – три ON Semiconductor NTMFS4C06N.

Могу заметить, что подсистема питания в точности соответствует ранее протестированной Gigabyte Z370XP SLI.

Прочая элементная база и особенности

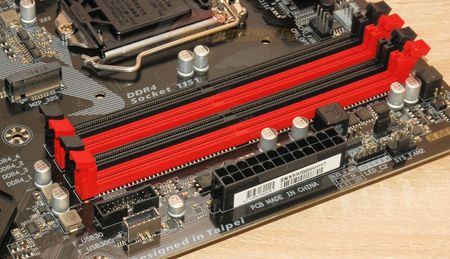

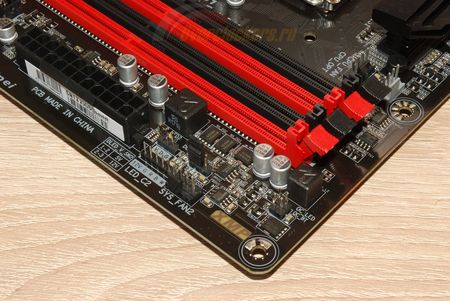

Количество слотов памяти четыре. Слоты оснащены классическими защелками с обеих сторон, однако проблемой это не является: первым идет слот PCIe x1, а потому при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG защелки не будут заблокированы.

На официальном сайте Gigabyte приводится очень большой список частот памяти (до 4000 МГц включительно), но все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает режима разгона. Это полностью соответствует спецификациям Intel на процессоры Coffee Lake: максимальная частота памяти составляет 2666 МГц, для более высоких значений есть множители, но их работоспособность не гарантируется. Причем по факту в BIOS материнской платы есть множители вплоть до 8300 МГц. Допускается установка до 64 Гбайт памяти.

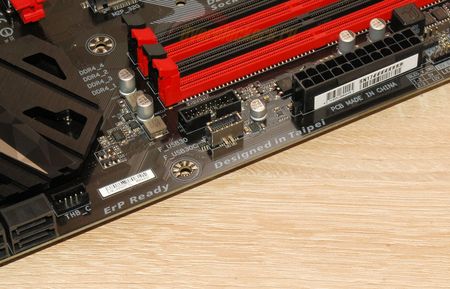

Под разъемом основного питания ATX расположено сразу две колодки интерфейса USB, одна из них – уже привычная 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0). Вторая – тоже колодка USB 3.1 Gen1, но выполненная в новом форм-факторе.

Непривычный пока Type-C (не путать с «овальным» Type-C, используемым, например, в мобильных телефонах) встречается довольно редко и до недавнего времени был прерогативой дорогих старших моделей материнских плат. Но если теперь мы этот разъем видим и на достаточно дешевых платах, то вот устройства с этим типом подключения не из дешевых. В прошлых обзорах я упоминал о Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 стоимостью порядка $20, ныне этот кабель даже подорожал и теперь продается на том же Amazon уже за $22.49.

И 20-контактная колодка и колодка Type-C разъема реализованы благодаря возможностям Intel Z370, дополнительные контроллеры не используются.
