Ретроклокинг: AMD Athlon 64 FX-62 – ронин и три самурая (страница 2)

Подготовка

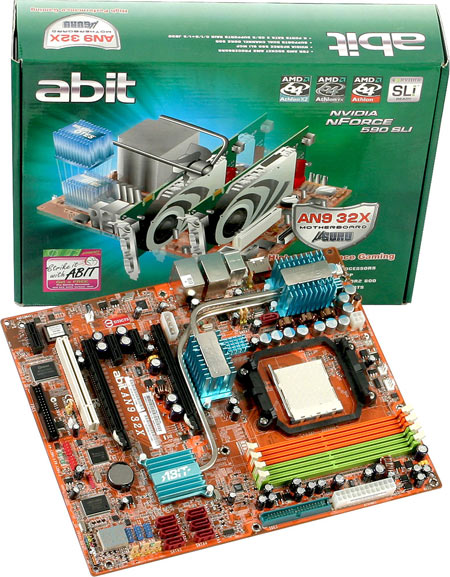

Перед тем, как перейти к тестам, немного остановлюсь на некоторых комплектующих тестовой системы и отдельных нюансах, которые возникли в процессе разгона. Начну с материнской платы ABIT AN9 32X, основанной на чипсете NVIDIA nForce 590 SLi.

Затевая какую-либо идею с оверклокингом, я всегда стараюсь найти компоненты системы, которые на 99% позволят раскрыть разгонный потенциал друг друга и не будут иметь сдерживающих факторов, оказывающих влияние на разгон. И поскольку материнская плата - это основа всей системы и от нее зависит многое, естественно, нужно было попытаться найти достойный вариант.

Бюджетные решения я вообще не рассматривал, учитывая, что тестироваться будет сам Е.В. - Athlon 64 FX-62. В идеале хотелось бы найти что-нибудь производства DFI, запасным вариантом был ABIT и ASUS. К сожалению, в наших краях кроме низших моделей от производной ASUS M2N найти ничего нереально. Но мой товарищ zEsEn помог мне с ABIT AN9 32X, организовав доставку платы из соседней Польши, за что ему отдельное cпасибо.

Данная плата не похожа на детские поделки, она обладает парой полноскоростных PCI-Express разъемов, работающих по формуле х16+х16. Система охлаждения базируется на тепловых трубках и технологии ABIT Silent OTES, элементная база состоит из японских конденсаторов, плата также позволяет подключать ABIT Guru Panel благодаря поддержке технологии ABIT Guru и, что самое главное, позволяет изменять основные параметры в обширных диапазонах, недоступных для обычных моделей.

Краткая спецификация платы выглядит следующим образом:

• Поддержка процессоров AMD форм-фактора Socket AM2;
• Чипсет: nForce 590 SLI + nForce SPP 190;
• Память: двухканальная DDR II-533/667/800 (максимально 16 Гб);
• RAID: 6 каналов Serial ATA II (RAID 0,1, 0+1, 5); 1 канал Parallel ATA133;
• LAN: Два гигабитных контроллера;
• USB 2.0: 10 портов;
• Firewire: 2 порта;
• PCI x16 Express Graphics: 2 слота в режиме SLI x16+x16;
• PCI x1 Express: 2 слота;
• PCI: 1 слот;
• 8-канальный звук Audio MAX.

Так напряжение на процессор можно поднимать со стандартных 1.35 В до экстремальных 2.1250 В, тогда как большинство материнских плат на Socket AM2 ограничиваются порогом в 1.65 В.

Напряжение на память стандарта DDR2 можно увеличить с дефолтных 1.8 В до 2.5 В, на северный мост с 1.2 В до 1.5 В, на южный мост с 1.5 В до 2.0 В, на шину PCI-Exppress с 1.2 В до 1.4 В, на шину HyperTransport с 1.2 В до 1.35 В. Также на плате имеется дополнительный разъем питания в виде Molex разъема для питания связки видеокарт. Естественно, возможно изменения множителя шины HT и увеличение ее до 400 МГц с шагом 1 МГц.

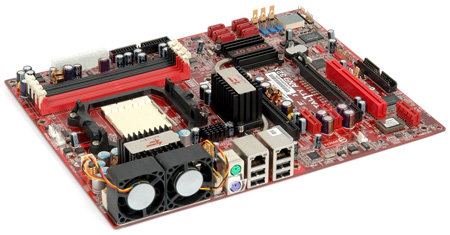

Как видите, далеко не каждая плата дает такие обширные возможности в плане изменения основных напряжений. У данной платы есть родная сестра ABIT FATAL1TY AN9 32X, которая отличается от нее чисто косметически, BIOS для обоих плат идентичный.

Тестовый стенд

Основные компоненты системы:

Процессоры:

• AMD Athlon 64 FX-62, 2,8 ГГц, L2=2x1 Mб;
• AMD Athlon 64 X2 6400+, 3,2 ГГц, L2=2x1 Mб;
• AMD Athlon 64 X2 6000+, 3,0 ГГц, L2=2x1 Mб;
• AMD Athlon 64 X2 6000+, 3,1 ГГц, L2=2x512 Кб;

Материнская плата:

• ABIT AN9 32X, Чипсет NVIDIA nForce 590 SLi;

Оперативная память:

• Kingston HyperX DDR2 1150 МГц, 1024 Мб х2 (PC2-9200) CL=5, Micron D9GKX;

Видеокарта:

• BFG - GeForce 6800 Ultra OC PCI-E 512 Мб (Forceware 81.85).
