Обзор и тестирование блока питания be quiet! Straight Power 10 700W CM (BQ E10-CM-700W)

5 января 2018, пятница 03:00

Оглавление

Вступление

Блоки питания be quiet! часто становятся героями наших обзоров. И это совсем неудивительно, ведь большинство устройств немецкой компании ориентировано на энтузиастов и любителей оверклокинга. То же можно сказать и о представителях линейки Straight Power 10. Это почти флагманские БП, сертифицированные по стандарту 80 Plus Gold, выполненные по модульной схеме и снабженные вентилятором с надежным гидродинамическим подшипником.

По набору характеристик они незначительно уступают старшим «платиновым» решениям, зато стоят заметно дешевле. Конечно, доступными подобные модели назвать сложно, но для своей ценовой категории они предлагают весьма привлекательное сочетание «цена/возможности».

Ранее на тестировании в лаборатории Overclockers.ru побывала младшая 600-ваттная модификация Straight Power 10. Она показала отличные результаты и была рекомендована к покупке. На очереди 700-ваттный блок, который подойдет для более мощных систем с одиночным флагманским ускорителем или парой видеокарт высокого класса.

Давайте проверим, какие результаты покажет эта модель и сможет ли она побороться за лидерство в своей мощностной группе. Начнем с внешнего осмотра.

Обзор be quiet! Straight Power 10 700W CM

450x450  33 KB. Big one: 535x535  41 KB





Упаковка и комплектация

Герой обзора поставляется в достаточно крупной (328 x 248 x 102 мм, масса – около 2.7 кг) картонной коробке, оформленной в традиционном для компании be quiet! стиле. Основные цвета – черный, белый и оранжевый, декоративных элементов почти нет, зато информативность отличная.

450x386  51 KB. Big one: 900x771  157 KB

Производитель приводит несколько фотографий БП, его развернутое описание, таблицу характеристик и схему, на которой изображены все шнуры с указанием их длины и расположения разъемов.

От превратностей судьбы при перевозке корпус блока защищают пакет из пузырчатой пленки и картонные распорки.

450x348  52 KB. Big one: 900x695  160 KB

Устройство отлично защищено от ударов с боков, а вот верхняя и нижняя крышки более уязвимы. В целом же такой тип упаковки можно признать достаточно надежным.

Комплект поставки включает все необходимое для установки БП: инструкцию, шнур питания, крепежные винты и стяжки для фиксации шнуров.

450x328  39 KB. Big one: 900x655  113 KB

Внешний вид и особенности конструкции





Дизайн блоков питания линейки Straight Power 10 уже знаком нам по младшей 600-ваттной модели. Устройство смотрится солидно, главная дизайнерская фишка – решетка из прямых прутков, выходящая за границы отверстия для вентилятора.

450x490  71 KB. Big one: 826x900  181 KB

Размерность корпуса блока – 149 х 159 х 86 мм. Это означает, что он на 20 мм длиннее моделей, полностью соответствующих требованиям стандарта ATX. Два сантиметра – это не так уж и много, особенно если принять во внимание модульную конструкцию и высокую мощность модели, тем не менее, этот момент стоит учитывать при покупке.

Все устройства серии Straight Power выполнены по частично модульной схеме. Неотключаемым в этом случае оставлен только один шнур – основной (с разъемом ATX Mainboard), другие кабели присоединяются к корпусу БП по мере надобности.

450x282  50 KB. Big one: 900x564  178 KB

На задней панели размещена кнопка отключения питания.

450x410  43 KB. Big one: 900x820  151 KB

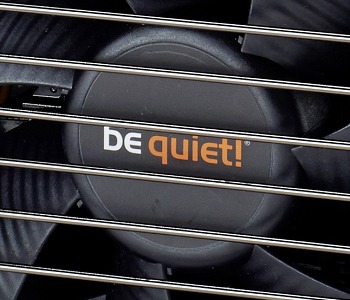

Блок снабжен вентилятором с маркировкой BQ SIW3-13525-HF. Это крупная 135 мм вертушка с семилопастной крыльчаткой. В конструкции применен качественный гидродинамический подшипник, заявленный ресурс которого составляет более 100 000 часов.

Как небольшой минус отмечу, что дизайнерская решетка вентилятора сделана несъемной, что заметно осложняет чистку БП от пыли.

450x421  68 KB. Big one: 900x842  211 KB





Рассмотрим мощностные характеристики. Линия 12 В вопреки современным тенденциям разделена сразу на четыре виртуальных канала. Это может вызвать определенные трудности при сборке «прожорливых» систем. Впрочем, ограничение по мощности для каждого из каналов весьма высоко – 264 или 176 Вт.

Максимальная суммарная нагрузка – 672 Вт, что составляет 96% от номинальной мощности блока. Отличный показатель!

420x119  21 KB

Сила тока на линиях 3.3 В и 5 В может достигать 25 А, а суммарная нагрузка на эти каналы – 150 Вт. Блок питания сертифицирован по стандарту 80 Plus Gold.

Перейдем к рассмотрению набора разъемов. Как уже отмечалось выше, БП выполнен по частично модульной схеме. На единственном неотключаемом шнуре длиной 500 мм размещен разъем ATX Mainboard 20+4-pin.

450x153  21 KB. Big one: 900x306  65 KB

Для подключения видеокарт предназначены четыре разъема PCI-e 6+2-pin, попарно размещенные на шнурах длиной 500 мм. Этот набор полностью соответствует мощностной категории блока. Модель be quiet! Straight Power 10 700W CM может использоваться в системах с парой «прожорливых» видеокарт топ-класса.

500x378  64 KB. Big one: 1000x756  201 KB

Для питания периферии предусмотрено одиннадцать разъемов SATA и четыре коннектора Molex. Этого с запасом хватит для домашней игровой системы любого уровня. А значительная длина всех шнуров позволяет использовать БП в крупных игровых корпусах с системой кабель-менеджмента.

По итогам внешнего осмотра блок питания производит отличное впечатление. Модульная конструкция, крупный вентилятор с гидродинамическим подшипником, высокие заявленные характеристики… Некоторые вопросы вызывает разве что деление линии 12 В на виртуальные каналы: почти все современные БП предлагают единую линию, что позволяет избежать проблем с распределением нагрузки.
