Обзор и тестирование материнской платы Gigabyte Z370 Aorus Ultra Gaming (страница 8)
реклама
Меню Setup BIOS
«Заводская» версия BIOS – F2. Произведено обновление до F5 (наиболее новой версии из официально доступных на момент тестирования).
реклама
реклама
Тестовый стенд
Тестирование материнской платы Gigabyte Z370 Aorus Ultra Gaming проходило в составе следующей конфигурации:
- Процессор: Intel Core i5-8600K (инженерный образец);
- Система охлаждения: Scythe Katana 4;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Corsair HX750W 750 Ватт;
- Видеокарта: PNY GeForce GTX1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA 6 Гбит/с на базе контроллера JMicron JMS578;
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора).
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.19.
Точность установки напряжений
В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecanta DT9205A.
реклама
Напряжение CPU Vcore

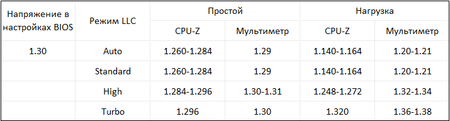

Точность установки напряжения при различных режимах Loadline Calibration. Замеры проводились в режиме разгона (описывается ниже) при этом в BIOS установлено напряжение 1.300 В.
Доступно всего три режима – Standard, High и Turbo. В автоматическом режиме плата включает Standard. Качество точности установки величин напряжений и точность программного мониторинга оставляют желать лучшего (впрочем, по ряду отзывов, подобные проблемы сейчас преследуют многие платы на Intel Z370). Наиболее подходящим является режим High.
Оперативная память
Напряжение памяти, согласно замерам мультиметров, завышается на 0.05-0.07 В относительно установленного в BIOS.
