Обзор и тестирование материнской платы Gigabyte Z370 Aorus Ultra Gaming (страница 6)
реклама

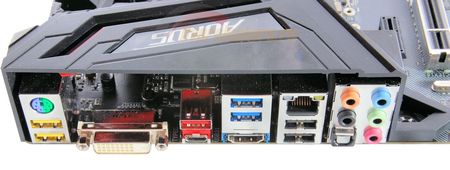

Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Один DVI-D;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Два USB 3.1 Gen1 и один HDMI;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.

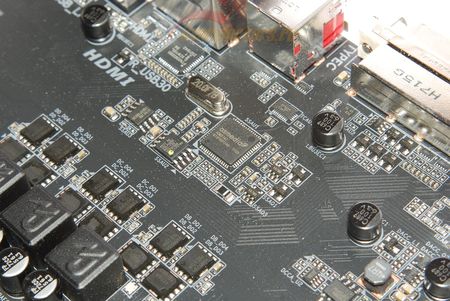

Портов USB 2.0 нет совсем. Все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
Слоты расширения
реклама

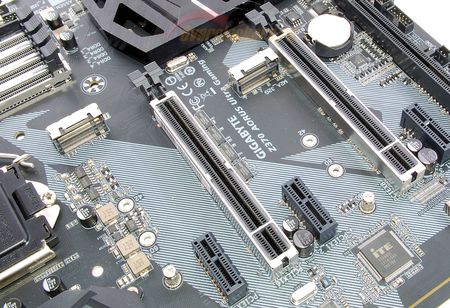

На плате установлено шесть слотов PCI-Express:
- Первые два PEG (по счету сверху) подключены к процессору и используют его линии PCI-Express 3.0. Если задействовать только верхний PEG, то в этом разъеме будут доступны все шестнадцать линий. Если использовать второй PEG, то первый PEG переключается в режим x8 (второй PEG – всегда в режиме x8), за переключение линий отвечает группа из четырех микросхем-переключателей NXP L040838;
- Третий PEG подключен к набору системной логики и работает как PCI-Express 3.0 x4, но при этом при задействовании первого и второго по счету сверху PCI-E x1 он переключается в режим x1;
- Три PCI-Express x1 3.0.

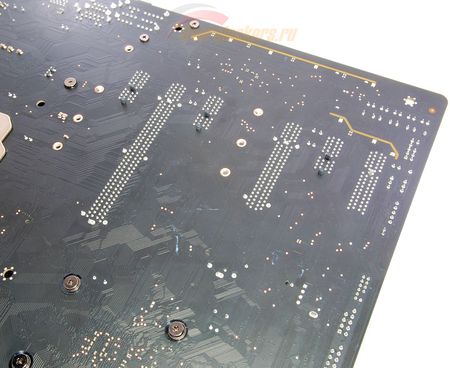

Первый и второй слоты PEG, а также оба разъема M.2 оснащены металлическими кожухами, которые получили собственные точки крепления к плате.
Усиление конструкции слотов PEG будет нелишним при установке видеокарт с массивной системой охлаждения. Но в случае с M.2 это выглядит скорее как украшение, нежели необходимость – даже те модели SSD, что несут крупные радиаторы, просто не обладают такой массой. Кстати, нужно отметить, что инженеры Gigabyte учли существование таких SSD в полной мере: посадочное место M.2 смещено вниз и даже такие решения, как Team Group T-Force Cardea (высота радиатора 13 мм), не будут конфликтовать с видеокартой.
Два установленных на плате посадочных места M.2 рассчитаны на устройства типоразмеров 2242, 2260 и 2280, а верхний – и 22110.
реклама
В них будут работать, в том числе PCIe SSD NVMe/AHCI. С SATA SSD несколько сложнее: такие модели будут работать только в нижнем M.2 и в этом случае отключается разъем SATA3_0.
