Дизайн и особенности платы, подсветка

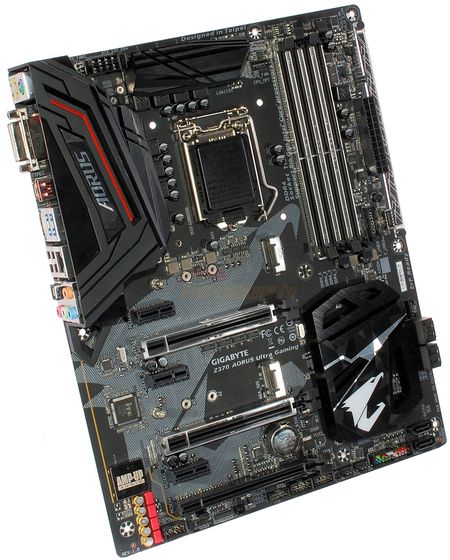

Модель Gigabyte выполнена в черно-белом стиле с добавлением серебристого – в общем стиле линейки Aorus.

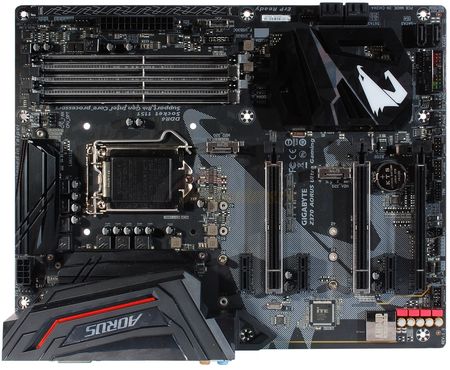

Системная плата оснащена яркой декоративной светодиодной подсветкой, которая может изменять свой цвет. Подсвечиваются слоты оперативной памяти, первый и второй PEG, радиатор набора системной логики, три светодиода, расположенные под радиаторами подсистемы питания процессора (VRM), и еще две цепи светодиодов, размещенных с тыльной стороны платы под аудиотрактом.
реклама

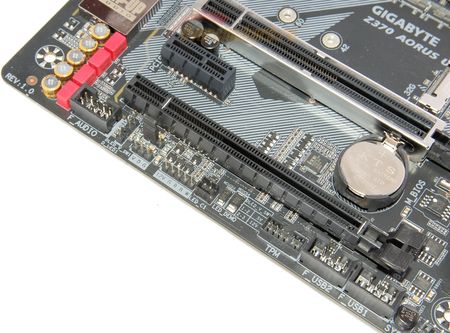

Кроме того, на нижнем крае печатной платы установлено три разъема для подключения светодиодной подсветки (один пятиконтактный и два трехконтактных).

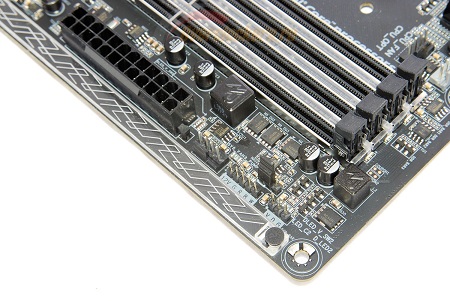

Еще два – в правом верхнем углу материнской платы.
Нужно учитывать, что трехконтактные разъемы с маркировкой VDC рассчитаны на подключение подсветки с питающим напряжением как +5 В, так и +12 В. Соответствующие перемычки расположены рядом с разъемами. При подключении подсветки нужно проверять питающее напряжение и правильность установки перемычки.

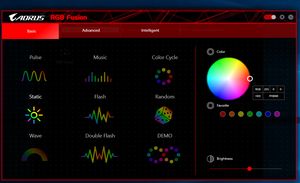

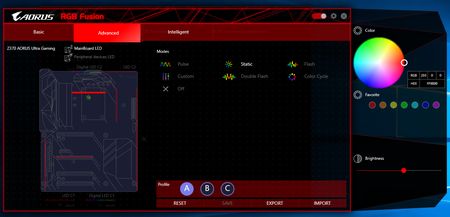

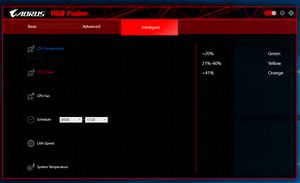

Управление подсветкой можно осуществлять как из среды операционной системы Windows (для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED),…
реклама

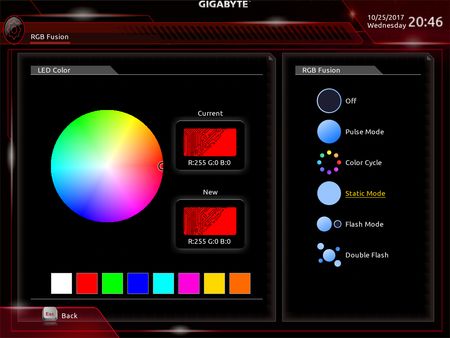

… так и из BIOS материнской платы.
На всякий случай: разъем LED_C1 не «выход», а «вход» – к нему подключается внешнее питание (величина напряжения +5 В) для включения подсветки платы без необходимости полной сборки системы – для установки платы на витрине, демонстрационном/выставочном стенде и прочего.
