Обзор и тестирование материнской платы Gigabyte Z370 Aorus Ultra Gaming (страница 3)

Система охлаждения

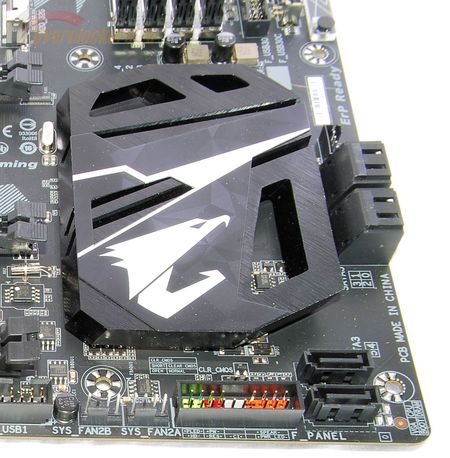

На самой Gigabyte Z370 Aorus Ultra Gaming установлено три радиатора. Один – на микросхеме набора системной логики Intel Z370.

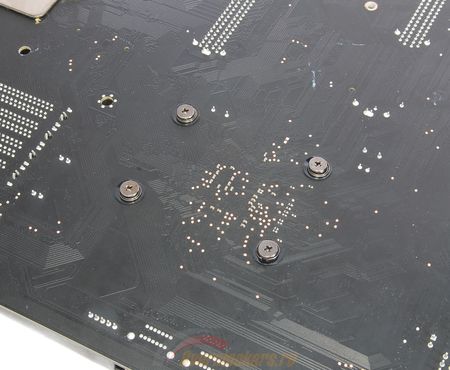

Радиатор не монолитный, крепление осуществляется с помощью четырех подпружиненных винтов.

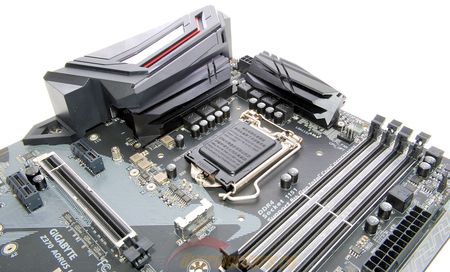

Еще два теплорассеивателя отвечают за подсистему питания процессора.

Тут также используется винтовое крепление.

Об эффективности теплоотвода мы еще поговорим ниже – при практическом тестировании.

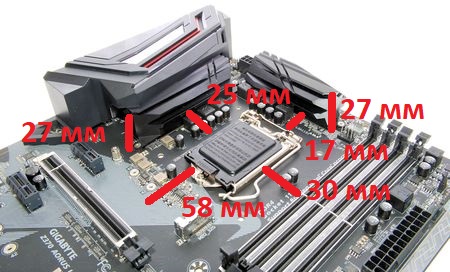

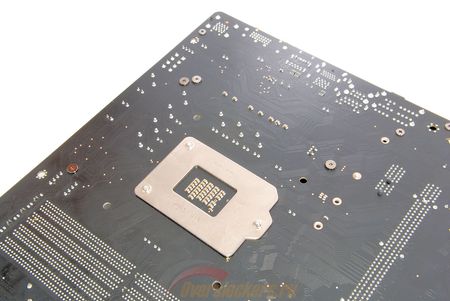

К счастью, Intel не стала трогать систему крепления, полностью сохранив обратную совместимость с предыдущими поколениями LGA 115*. Системе охлаждения CPU необходимо вписываться в следующие габариты:

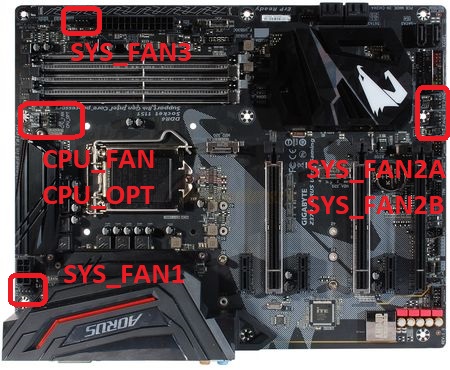

Для подключения вентиляторов на печатной плате установлено шесть четырехконтактных разъемов, два из которых процессорные.

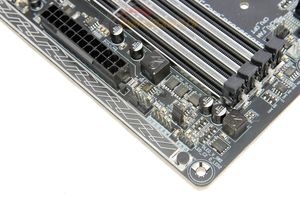

Размещение на плате дополнительных разъемов неравномерное: один очутился в левом верхнем углу по соседству с разъемом дополнительного питания ATX, один разъем размещен в правом верхнем углу, еще два – в центре нижнего края платы. В центре платы нет ни одного разъема.

Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

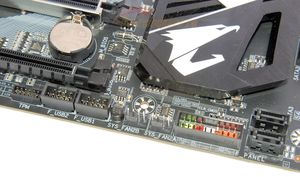

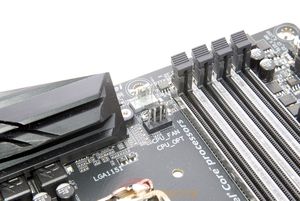

Разъемы SYS_FAN2A и SYS_FAN2B не просто так размещены на плате бок о бок – управляются они только вместе (в качестве отображаемого уровня оборотов вентилятора берутся показания с SYS_FAN2A, с разъема SYS_FAN2B уровень оборотов не считывается). Разъем CPU-FAN_OPT рассчитан на подключение помп систем жидкостного охлаждения – предельная сила тока выше стандартного уровня и составляет 2 А.

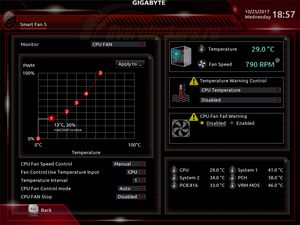

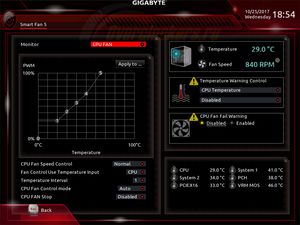

Все параметры регулировки оборотов доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов предусмотрены три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную.

Вентиляторы при соответствующей настройке могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, при этом для четырехконтактных моделей необходимо выбрать опцию «Voltage», а чтобы не появлялись предупреждения о неработающем вентиляторе, нужно отключить контроль за оборотами посредством параметра «*** FAN Stop»).

Для каждого из разъемов (в том числе процессорного) можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате).

На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения. Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.

Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд); никаких промежуточных сохранений настроек и перезагрузок не требуется.
