Аппаратная составляющая BIOS, средства диагностики и управления
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти по-прежнему размещены около набора системной логики.

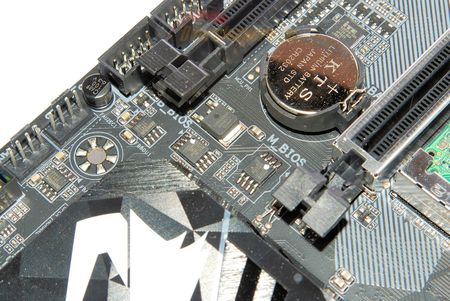

Традиционно для Gigabyte это две несъемных микросхемы MXIC 25U128 объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS.
Данная технология подразумевает, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, пользователь все равно сможет запустить плату. Правда, должен сохраняться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами самим пользователем компанией Gigabyte не предусмотрено, как нет и светоиндикации активной на данный момент микросхемы.
реклама

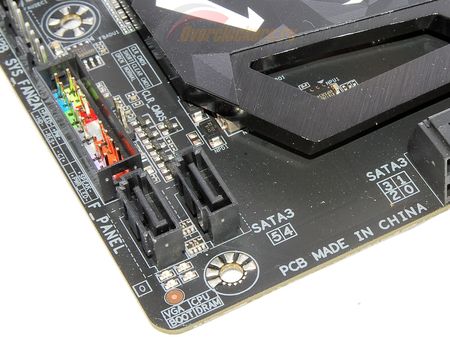

В нижнем правом углу платы распаяна группа из четырех светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе светодиоды полностью погашены).
Возможности BIOS Setup
Модель | Gigabyte Z370 Aorus Ultra Gaming |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | F5 от 22 сентября 2017 года |
BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 1866/ 1900/ 2000/ 2100/ 2133/ 2200/ 2266/ 2300/ 2400/ 2500/ 2533/ 2600/ 2666/ 2700/ 2800/ 2900/ 2933/ 3000/ 3066/ 3100/ 3200/ 3300/ 3333/ 3400/ 3466/ 3500/ 3600/ 3700/ 3733/ 3800/ 3866/ 3900/ 4000/ 4100/ 4133/ 4200 Тайминги задаются как единообразно, так и по каналам раздельно |
Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
Напряжение CPU Core | - положительной или отрицательной надбавкой с шагом 0.005 В до 0.300 В - фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
Напряжение интегрированного графического ядра CPU (VAXG) | фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Performance, Power Saving |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.005 В |
Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
