Подсистемы питания процессора и оперативной памяти
Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Основными являются первые два, и на Gigabyte Z370 Aorus Ultra Gaming для их формирования реализованы два преобразователя: на четыре (VCore) и три фазы (VAXG).
Эта конфигурация предельна для используемого ШИМ-контроллера Intersil ISL95866. В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor – по два в каждой из фаз VCore и по одному в каждой из фаз VAXG.
реклама
Защелка дополнительного питания ATX развернута наружу и фактически может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).
При том, что пространства для обратного ее расположения достаточно.
Питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов применены обычные транзисторы – три ON Semiconductor NTMFS4C06N.
Дизайн, прочая элементная база и особенности
На печатной плате размещено четыре разъема для оперативной памяти. Они оснащены классическими защелками с обеих сторон, но проблем ожидать не следует: первым идет слот PCIe x1, да и он расположен так, что конфликта с защелками не будет даже с очень длинномерными картами расширения.
реклама
Список поддерживаемых частот, приведенный на официальном сайте Gigabyte немал – вплоть до 4000 МГц; правда, все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает режима разгона. Таковы спецификации Intel – максимально гарантируемая частота, поддерживаемая процессорами Coffee Lake, составляет 2666 МГц, более высокие частоты «лишь возможны». Причем по факту в BIOS материнской платы есть множители вплоть до 8300 МГц.
Под разъемом основного питания ATX расположено сразу две колодки интерфейса USB, одна из них – уже привычная 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0). Вторая – тоже колодка USB 3.1 Gen1, но выполненная в новом форм-факторе.
Визуально новый выглядит надежнее (все же это не голые штырьки), но пока что встречается редко, а ценники на устройства с ним далеки от демократичных. Например, Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 стоимостью ~$20. Оба разъема реализованы благодаря возможностям Intel Z370, дополнительные контроллеры не используются.

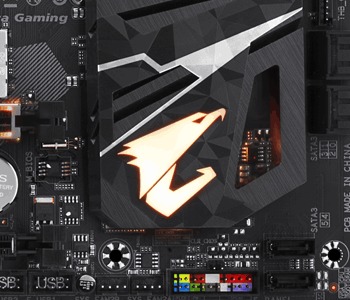

В правом нижнем углу платы мы найдем колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt, и шесть разъемов SATA 6 Гбит/с.
