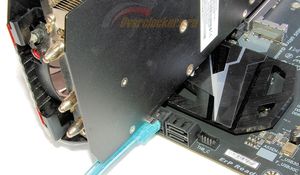

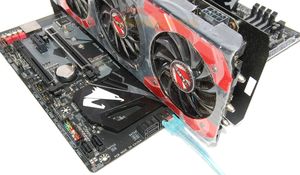

Размещены порты SATA достаточно разумно: они разбиты на две группы, одна из которых ориентирована параллельно поверхности платы («лежачие» разъемы), при этом расположение их такое, что при установке крупногабаритной видеокарты они не окажутся заблокированы полностью, хотя со второй видеокартой возникнут осложнения с доступом к нижним двум разъемам группы.

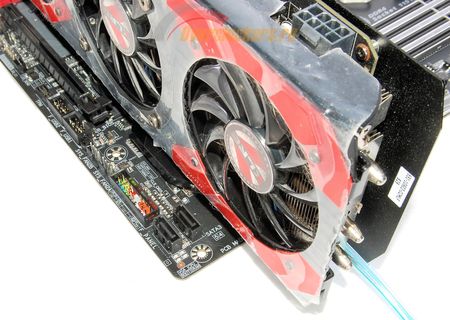

Нижние SATA также не затрагиваются при установке одной и двух видеокарт, зато могут возникнуть проблемы с массивной видеокартой, устанавливаемой в нижний слот PEG, но данная ситуация довольно редка.

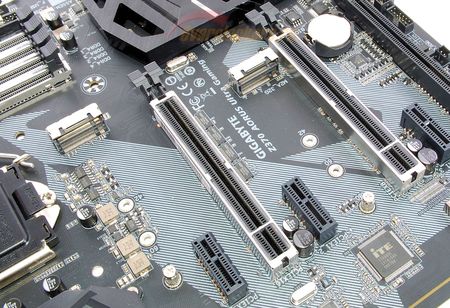

При построении подсистемы хранения данных нужно учитывать наличие на плате двух посадочных мест M.2, одно (дальний от процессорного разъема) из которых допускает установку как PCIe, так и SATA SSD (при этом отключается разъем SATA3_0), а второе (ближнее к процессорному разъему) – только PCIe.
реклама

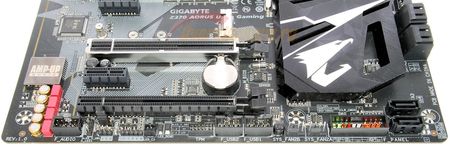

По нижнему краю материнской платы мы обнаружим:
- Два уже упомянутых выше SATA 6 Гбит/с;
- Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Над ней – перемычка сброса настроек BIOS;
- Два разъема для подключения вентиляторов (просьба помнить об их общности, о которой говорилось выше);
- Две колодки для подключения четырех портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодки для подключения светодиодной RGB-ленты;
- Разъем LED_C1 для прямой подачи питания на подсветку платы (рассказано в соответствующем разделе);
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край печатной платы не закрыт какими-либо кожухами, и Gigabyte есть чем похвастать и тут.

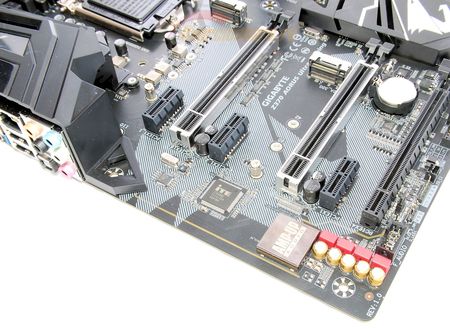

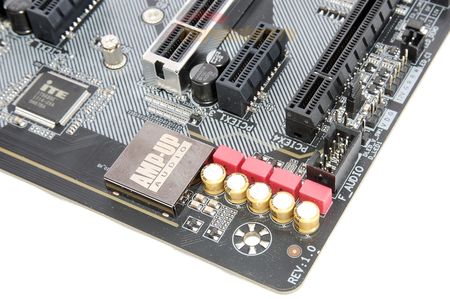

Аудиотракт, помимо крайне модных «Hi-End-конденсаторов» Nichicon и скрытого под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем), несет в своем составе четыре пленочных конденсатора WIMA.

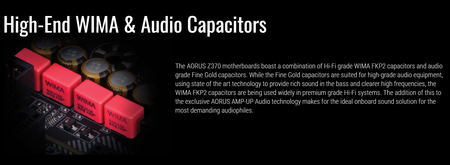

Как заявляет сама Gigabyte, «конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему AORUS AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов».
реклама
Про позолоченные аудиоразъемы на задней интерфейсной панели платы скромно промолчим.
Сам аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.

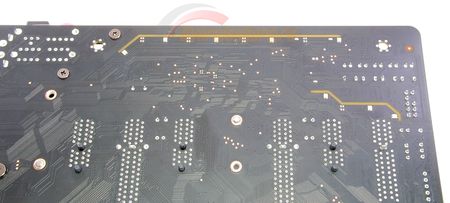

Вдоль участков «пустого» текстолита с тыльной стороны платы размещена цепочка светодиодов.

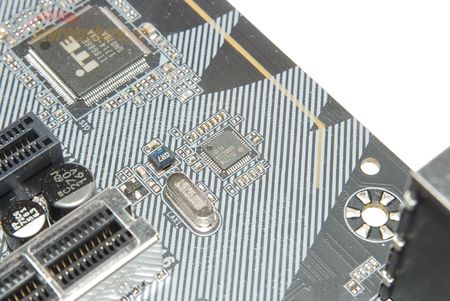

С гигабитным Ethernet все много скромнее: тут нет никакого развесистого обвеса (простите за каламбур), но все же это не Realtek, а Intel i219V.
