Режимы работы Load-Line Calibration для CPU NB:
|
В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Mode 1 |
|
|
|
CPU Vcore, Load Line calibration Mode 2 |
|
|
|
CPU Vcore, Load Line calibration Mode 3 |
|
|
|
CPU Vcore, Load Line calibration Mode 4 |
|
|
|
CPU Vcore, Load Line calibration Mode 5 |
|
|
|
CPU Vcore, Load Line calibration Mode 6 |
|
|
|
CPU Vcore, Load Line calibration Mode 7 |
|
|
|
CPU Vcore, Load Line calibration Mode 8 |
|
|
|
Как и в случае с напряжением питания ЦП, оптимальным режимом выглядит использование Mode 8, по умолчанию задействован все тот же Mode 3.
Несмотря на то, что возможностей по управлению базовой частотой нет, разгон процессоров Ryzen можно осуществлять сравнительно плавно, ибо шаг изменения коэффициента умножения кратен 0.25. По итогам экспериментов с коэффициентом умножения CPU и его напряжением питания, Ryzen 7 1700X удалось стабилизировать при коэффициенте умножения 39.5 с напряжением питания 1.4 В:
реклама
Снижать напряжение – процессор уже нестабилен, увеличивать напряжение – получать бесцельный рост температур, поскольку с коэффициентом умножения 39.75 стабильности уже нет. В итоге, с поправкой на точность установки материнской платой базовой частоты, результат разгона составил 3948 МГц.
Замеры потребления с разъема 8-pin показали значение 205 Вт.
Температурный режим MSI X370 Krait Gaming

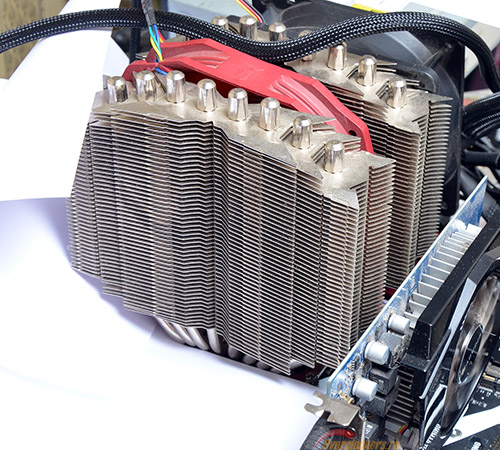

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~22-23 градуса по Цельсию. Дабы создать материнской плате наиболее сложные условия, радиаторы преобразователей питания были закрыты от потоков воздуха, проходящего через процессорный кулер:
Помимо показания термопар, в таблицу были сведены значения System-датчика MSI X370 Krait Gaming. Судя по его поведению в процессе проведения стресс-тестов, установлен он действительно где-то в области преобразователя питания.
Итак, результаты стресс-тестирования:
реклама
Время замера |
|
|
|
|
|
Показания термопары, градусы |
|
|
|
|
|
Показания System-датчика, градусы |
|
|
|
|
|
Как можно видеть, дельта температур между System-датчиком и радиатором преобразователя питания процессора под нагрузкой находится в пределах 20-25 градусов. После 18-й минуты теста во избежание риска он был остановлен.
С учетом условий тестирования результат можно признать неплохим, хотя материнской плате и есть к чему стремиться. К примеру, в отличие от радиатора основного преобразователя питания, второй был не в пример холоднее – можно было бы провести между теплорассеивателями тепловую трубку и увеличить тем самым эффективность системы.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Используемый на материнской плате кодек – Realtek ALC892.
16 бит / 44.1 КГц:
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
24 бит / 96 КГц:
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Для кодека ALC892 результаты MSI X370 Krait Gaming весьма неплохи, но конкурентам на базе таких решений, как ALC1150 или ALC1220, она все же уступает. Для пользователей, интересующихся темой: полные версии отчетов RMAA доступны по следующей ссылке.
Заключение
По результатам знакомства с MSI X370 Krait Gaming можно сделать вывод, что она не является идеальной материнской платой, присутствуют как положительные, так и отрицательные моменты.
реклама
И достоинств, на мой взгляд, больше. К ним можно отнести общий дизайн платы (не только внешний вид), при котором все интерфейсы и элементы расположены на своих местах и не мешают друг другу. Грамотно реализованное управление вентиляторами, с возможностью независимой регулировки каждого из шести разъемов для подключения вертушек в широких пределах. Отметим и температурный датчик в области преобразователя питания процессора, и в целом неплохую послушность системной платы при экспериментах с разгоном.
Что касается замечаний, то это очевидное последствие экономии: только два кабеля SATA в комплекте поставки и встроенный звук на базе ALC892.
Плюсы MSI X370 Krait Gaming:
- Неплохие результаты разгона, а также предсказуемость материнской платы при разгоне;
- Широкие возможности по управлению вентиляторами;
- Наличие температурного датчика в области преобразователя питания процессора;
- Удобство UEFI меню;
- Наличие интерфейсов LPT и COM.
Минусы материнской платы:
- Встроенный звук на базе ALC892;
- Сэкономили на комплекте поставки платы.
Страница материнской платы MSI X370 Krait Gaming на официальном сайте производителя:
По итогам обзора материнская плата MSI X370 Krait Gaming получает награду:
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI X370 Krait Gaming.
