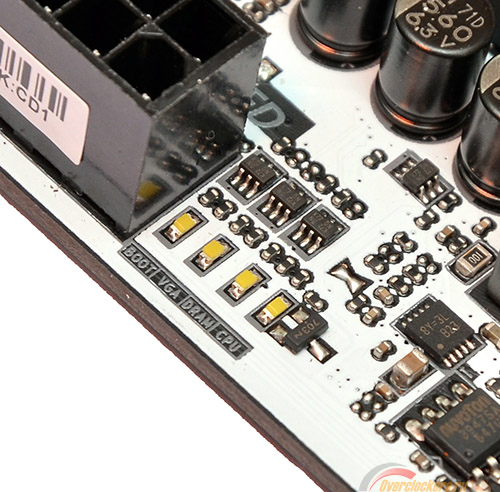

Недалеко от слотов оперативной памяти нашлось место для группы светодиодов индикации:
Может быть, полноценной заменой индикатора POST-кодов данные светодиоды и не являются, но это лучше, чем ничего, и может предоставить базовую информацию о том, что именно препятствует запуску системы.
Конфигурация слотов расширения:
реклама
Слоты сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16/8;
- --пустое пространство--
- PCI-E 2.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X1;
- PCI-E 2.0 X4.
Данную конфигурацию можно назвать грамотной: основной графический порт расположен на высоте второго слота, что позволяет не беспокоиться о совместимости с крупными процессорными кулерами. Второй графический порт находится на достаточном удалении от первого и обеспечивает возможность собрать мультиграфическую систему из «горячих» видеокарт.
Вдобавок отметим наиболее грамотное расположение интерфейса M.2 – под основным графическим портом, ведь так или иначе это пространство сверху будет накрыто видеокартой, и под другие интерфейсы его не задействовать.

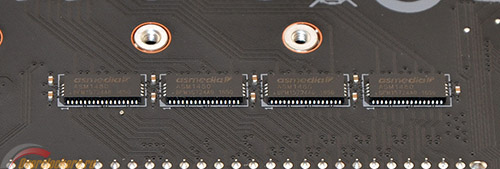

Первые два полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480, расположенные с обратной стороны материнской платы:
Третий полноразмерный слот берет свое начало от набора системной логики AMD X370.

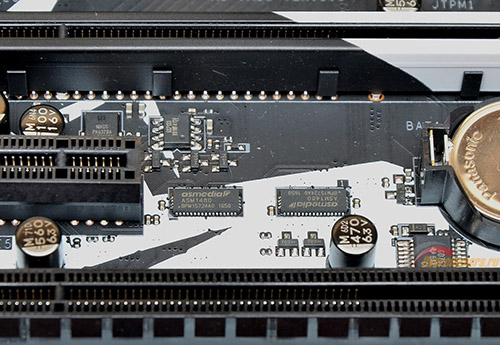

Пару микросхем-свитчей ASMedia ASM1480 можно обнаружить недалеко от третьего полноразмерного слота PCI-Express, и установлены эти микросхемы неспроста:
реклама
Они отвечают за деление линий набора системной логики между различными слотами: при работе нижнего порта в режиме X4 все слоты PCI-E X1 будут неактивными; все три порта PCI-E X1 будут работать, если переключить нижний слот из режима X4 в режим X1.

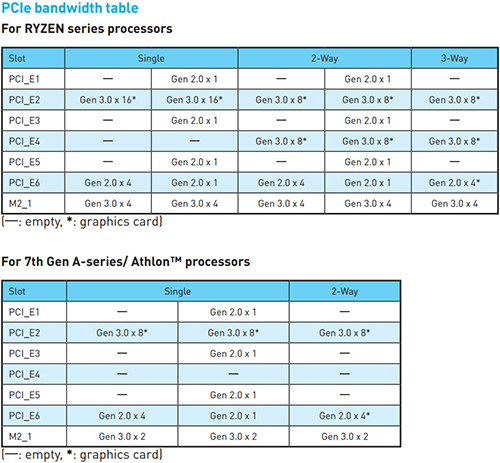

Полный перечень возможных конфигураций использования портов приведен в таблице ниже:

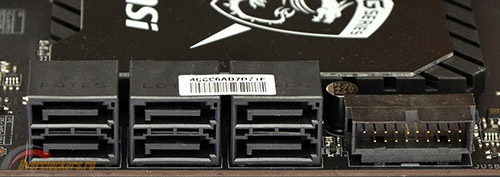

Расположение портов SATA классическое, у правого края печатной платы:
Всего в распоряжении пользователя находится шесть портов SATA, все шесть поддерживают режим работы 6 Гбит/с и функционируют от набора системной логики AMD X370, сторонние контроллеры не используются. Силами чипсета реализована и близлежащая к портам SATA колодка для подключения корпусных портов USB 3.0.

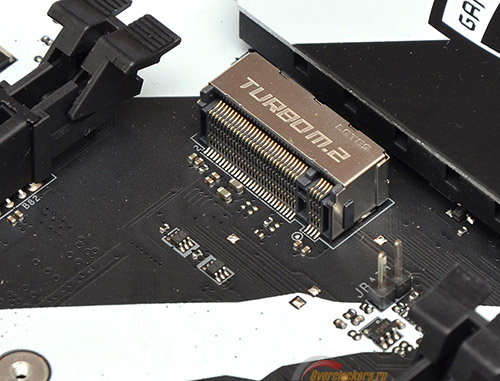

Помимо портов SATA, для подключения накопителей на плате распаян разъем M.2, расположившийся под верхним графическим портом:
Так как на одном уровне с разъемом M.2 нет никаких препятствующих интерфейсов, то поддерживаются все основные форм-факторы накопителей – 2242/2260/2280/22110, ограничений по длине нет. В зависимости от установленного процессора, разъем может работать в режиме 3.0 X4 (для процессоров линейки Ryzen) и 3.0 X2 (для процессоров A-серии и Athlon). И независимо от установленного ЦП накопитель M.2 может функционировать в режиме SATA 6 Гбит/с.
