Тестовый стенд
В корпусе GMC High Five собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
- Охлаждение CPU: Scythe Ninja 4;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte Radeon RX 480 4 Гбайт;
- Дисковая подсистема:
- HDD Seagate 250 Гбайт;
- SDD Kingston 120 Гбайт;
- Блок питания: Thermaltake TR-600P (TR2-600AH2NFB), 600 Ватт.
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Особенности сборки

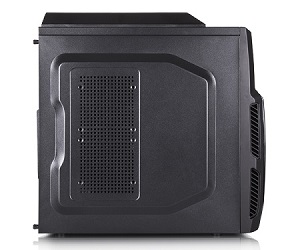

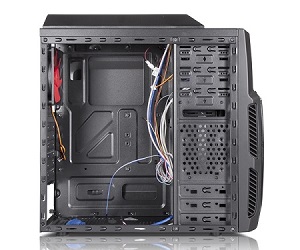

Боковые крышки GMC High Five фиксируются стандартно – с помощью болтов с накатанной головкой. Не менее традиционно устанавливается и системная плата – на стандартные шестимиллиметровые стойки, которые уже заранее вкручены в поддон согласно спецификации ATX. Отметим, что с резьбой и точностью разметки все в порядке, тестовая плата была установлена без каких-либо затруднений.
реклама
Однако вырез в поддоне, предназначенный для упорной крестовины, не подходит для используемой материнской платы, поэтому система охлаждения CPU была заранее установлена на ней. В итоге в корпусе кулер Scythe Ninja 4 поместился впритык.
Пришло время заняться организацией кабелей. Все они были протянуты через верхнее отверстие за поддон системной платы, и уже затем проведены в основной отсек корпуса к необходимым компонентам.

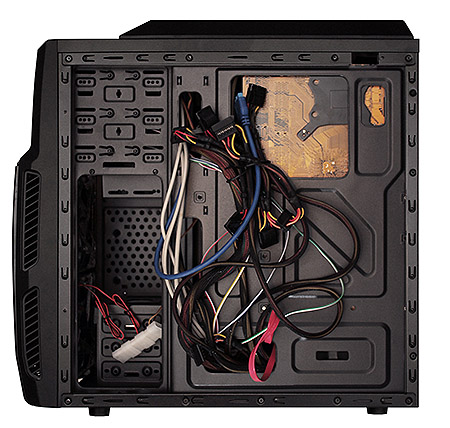

Оценить прокладку кабелей с обратной стороны корпуса можно по следующей фотографии:
Собранная в GMC High Five система выглядит совсем неплохо.
В плане укладки кабелей все весьма прилично, что является несомненным плюсом для бюджетного решения. В качестве еще одного плюса добавим, что все края корпуса хорошо завальцованы и сборка прошла без каких-либо травм.
реклама
Система охлаждения корпуса

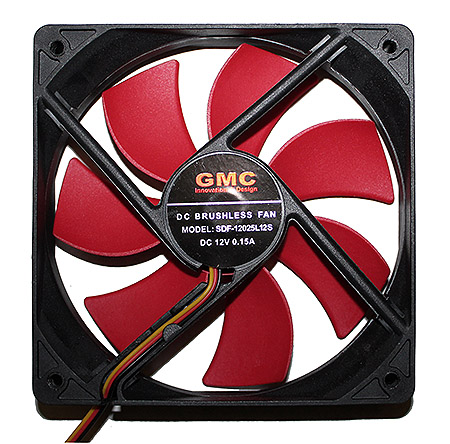

Система охлаждения GMC High Five представлена двумя 120 мм вентиляторами с LED-подсветкой на лицевой панели, которые поставляют прохладный воздух, и двумя 120 мм вентиляторами на верхней грани, которые совместно с 120 мм вентилятором на задней панели должны выдувать нагретый воздух из корпуса.
Таким образом в нем трудится пять моделей 120 мм. Верхние подключаются к системе контроля оборотов, которая позволяет менять их напряжение между 5 и 12 В. Передние – с помощью четырехконтактных разъемов Molex, к качеству которых есть замечания. Чтобы их подключить, пришлось изрядно повозиться.
К сожалению, производитель не предусмотрел возможности подключения всей корпусной пятерки к системе контроля оборотов, к ней можно подключить лишь два. Зато систему охлаждения можно усилить за счет установки пары 120 мм вентиляторов на боковой крышке.
