Обзор и тестирование видеокарты MSI Radeon RX 480 Gaming X 8G (страница 4)

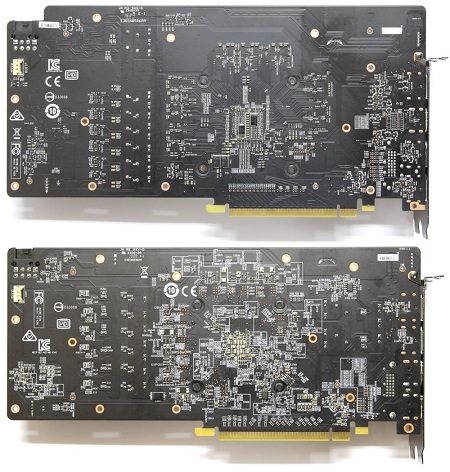

Давайте сравним с MSI GeForce GTX 1060 Gaming X.

Создается ощущение, что печатная плата RX480 сложнее и элементов здесь больше. Однако, это не совсем так. Печатная плата GTX1060 заметно выше и поэтому складывается ощущение, что ее огромная площадь пустует. Часть элементов на GTX1060 не распаяна и это тоже бросается в глаза.

Напрямую сравнивать карты бессмысленно. В данном случае перед нами разные архитектуры, поскольку графические процессоры абсолютно разные.

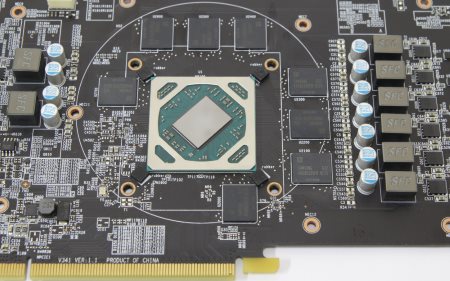

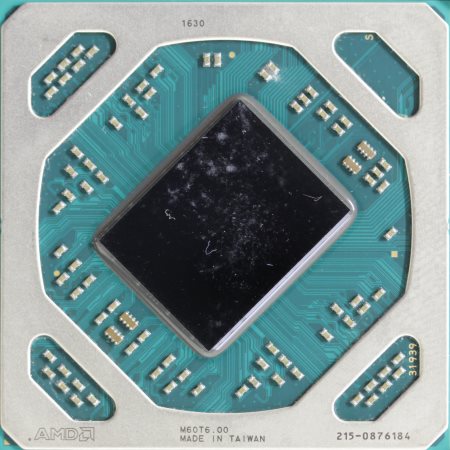

По центру распаян графический процессор Polaris 10 (Ellesmere). Он изготовлен на 30-й неделе 2016 года в Тайване.

Он повернут на 45 градусов относительно подложки. Рискну предположить, что при такой компоновке, использование систем охлаждения с технологией прямого контакта будет не очень эффективной.

По периметру предусмотрена специальная защитная рамка, однако, на мой взгляд, производителям стоит вернуться к теплораспределительным крышкам с припоем внутри. Понятно, что здесь вопрос унификации, поскольку очень часто такие же чипы устанавливаются и в ноутбуки.

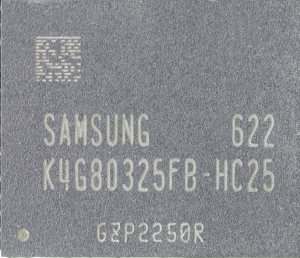

Рядом с видеочипом распаяно восемь микросхем памяти типа GDDR5 производства компании Samsung.

Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 256-ти разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт, из чего можно сделать вывод, что сами микросхемы 8-ми гигабитные.

Подсистема питания выполнена по формуле 6+2+1 (GPU/МЕМ/PLL). Здесь ее разделили на две части. Слева две фазы памяти, справа шесть фаз питания ГП.

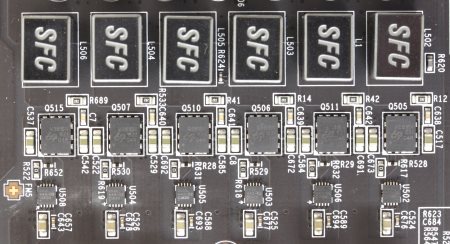

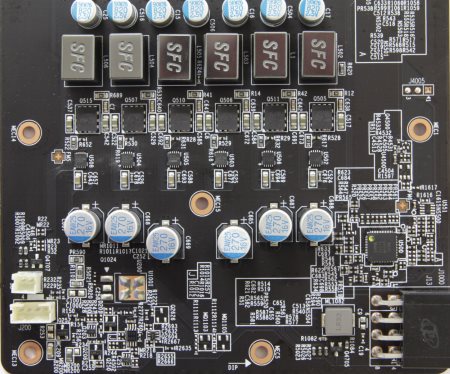

На каждую из шести фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N. Рядом с каждой такой микросхемой распаяно по одному драйверу International Rectifier CHL8510.

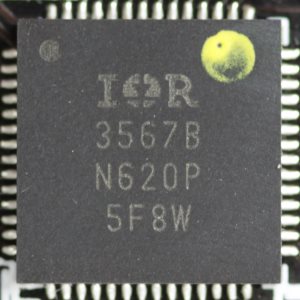

В качестве основного ШИМ-контроллера здесь используется микросхема International Rectifier IR3567B, которая способна обеспечить 6+2 фазы.

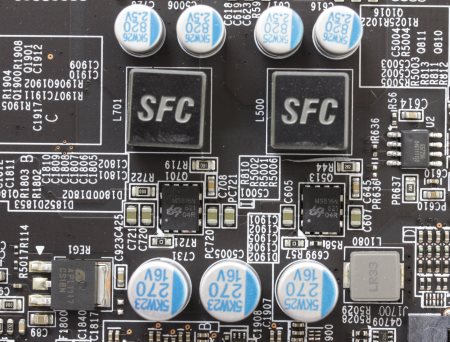

В левой части карты расположены две фазы памяти. Здесь также используются транзисторные сборки UbiQ Semiconductor M3816N.

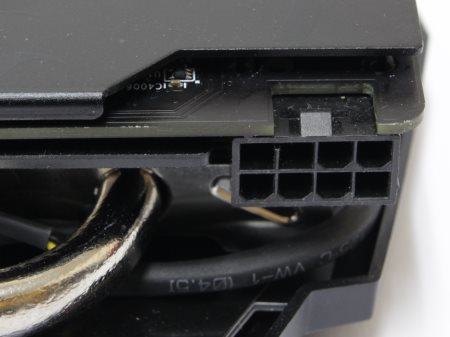

На каждую фазу приходится по одной супер ферритовой катушке. Кроме этого здесь используются твердотельные конденсаторы. Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.

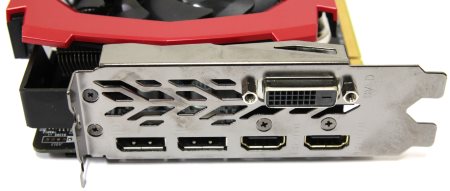

На задней панели находятся следующие видеовыходы.

• Один DVI-D;
• Два DisplayPort;
• Два HDMI.

Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
