Обзор и тестирование видеокарты MSI Radeon RX 480 Gaming X 8G (страница 3)

Тепловых трубок здесь тоже всего три: две по 6 мм и одна 10 мм. В целом конструкция похожа, но мелкие отличия есть. Исходя из этого, можно предположить то, что производитель считает приблизительно одинаковым тепловыделение графических процессоров GTX1060 и RX480, хотя мне кажется, что это не так.

Конструкция привычная. Из основания выходят три тепловые трубки. Они расходятся вверх и вниз, далее они загибаются в стороны, а потом поворачивают обратно. На пути они пронизывают массив алюминиевых ребер. Все выполнено очень качественно, поскольку места всех соединений пропаяны.

Если внимательно присмотреться, то становится заметно, что радиаторов как бы два. Заметно, что слева и справа два независимых массива алюминиевых ребер. Сверху можно заметить небольшое углубление, образованное ребрами радиатора, в котором укрылись два вентилятора диаметром 100 мм.

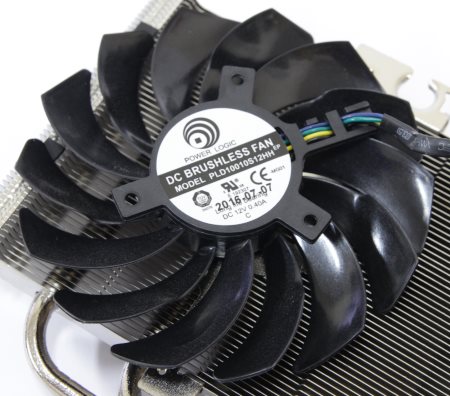

Что касается двигателя, то здесь используется модель Power Logic PLD10010S12HH. Я уже отмечал, что по сравнению с предыдущим поколением серии Gaming форма лопастей немного изменилась. Они стали более дугообразными, что позволило снизить шум на тех же оборотах.

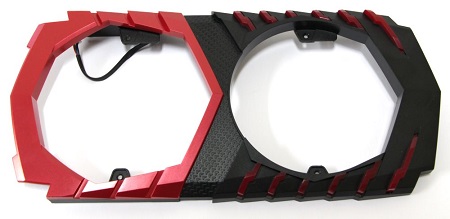

Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из множества элементов.

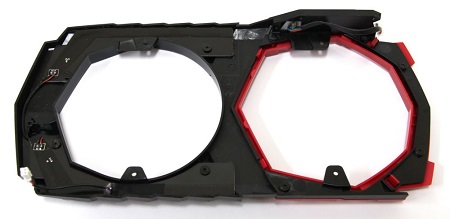

С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме этого, мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами. Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания.

В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа всеми цветами радуги.

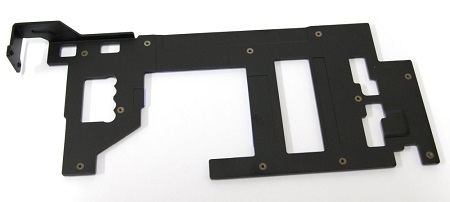

После демонтажа кулера, мы видим, что спереди плату тоже закрывает металлическая пластина.

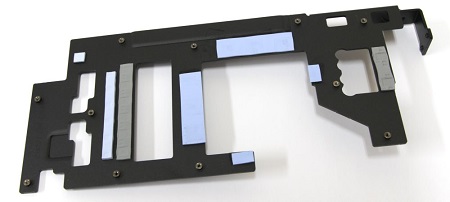

Заднюю мы уже видели, а вот передняя также обеспечивает дополнительную жесткость конструкции, но помимо этого отводит тепло от микросхем памяти и транзисторов подсистемы питания.

Она также изготовлена из алюминиевого сплава и окрашена в черный цвет. Крепление осуществляется сзади при помощи нескольких винтов.

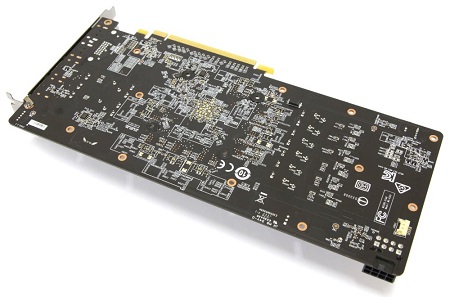

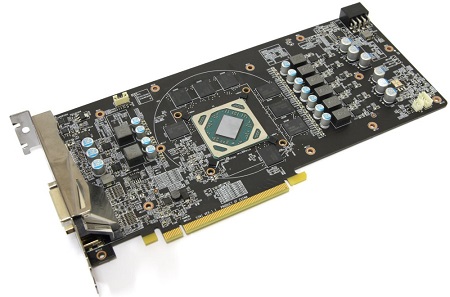

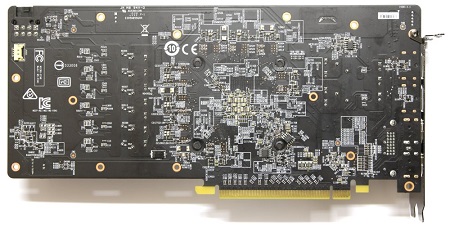

Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками. После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.

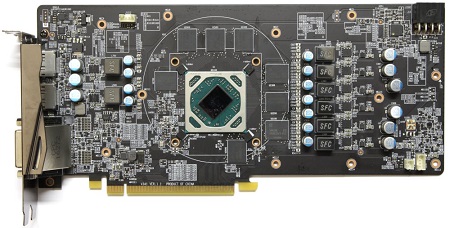

Перед нами, конечно же, не эталонный дизайн печатной платы. Текстолит темно-коричневого цвета, поверхность глянцевая. Нельзя сказать, что вся площадь перегружена элементами.
