Выбираем видеокарту Nvidia GeForce GTX 1080: обзор 9 моделей (страница 4)

MSI GeForce GTX 1080 Gaming Z

Описание на сайте производителя – ссылка.

В компании MSI уже определились с дизайном для своих последних видеокарт и нашли оптимальный вариант для системы охлаждения. Разработчики лишь слегка видоизменяют и незначительно дорабатывают конструкцию. А почему бы и нет, если найдена золотая жила?

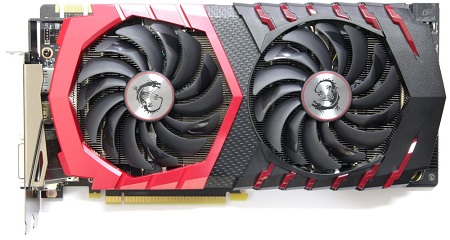

Как и предшественницы, модель MSI GeForce GTX 1080 Gaming Z выглядит стильно: черный кожух с ярко-красными вставками, красные защитные колпачки из упаковки, и все завершает черная печатная плата.

Система охлаждения Twin Frozr VI включает два достаточно крупных вентилятора (диаметр которых составляет 100 мм), сбоку просматриваются никелированные тепловые трубки и зона подсветки.

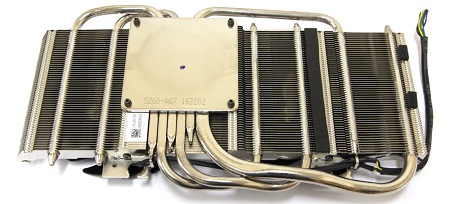

Радиатор односекционный, набранный из множества никелированных пластин. Сбоку отчетливо видны дефлекторы – это небольшие выемки, которые перенаправляют воздушные потоки с вентиляторов на тепловые трубки. Все соединения тщательно пропаяны, что повышает эффективность системы охлаждения.

Из основания расходятся шесть медных тепловых трубок, которые покрыты слоем никеля. Пять из них толщиной 6 мм и одна 10 мм. Они идут как вверх, так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив ребер.

Всю печатную плату накрывает еще одна пластина, которая не только является элементом жесткости, но и отводит тепло с ключевых микросхем на текстолите. Для зоны VRM предусмотрен отдельный низкопрофильный радиатор.

Печатная плата MSI GeForce GTX 1080 Gaming Z вышла очень большой в высоту. Инженеры использовали качественную элементную базу, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.

Практически всю правую часть печатной платы занимает подсистема питания. Она выполнена по формуле «8+2» для графического процессора и видеопамяти соответственно.

Видеокарта MSI GeForce GTX 1080 Gaming Z получила базовый разгон графического ядра с 1607 до 1772 МГц (с учетом использования технологии GPU Boost – 1911 МГц), видеопамять работает на частоте 1264 МГц. Стоит отметить, что в рукаве у новинки есть несколько профилей частот, которые можно переключать утилитой Gaming APP.

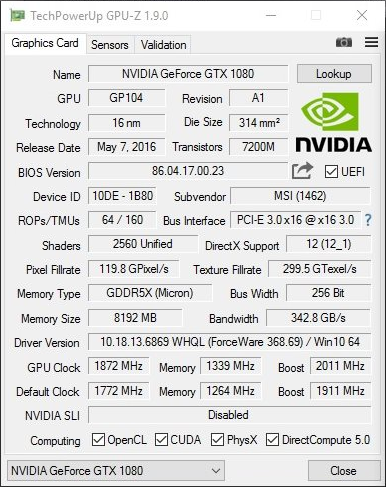

При помощи программного обеспечения удалось найти оптимальные значения графического ядра и памяти, при которых наблюдалась полная стабильность в длительных тестах – 1872 МГц (Boost до 2011 МГц) для графического ядра и 1339 МГц для памяти. Под нагрузкой реальная частота составляет 2100 МГц.

Компания MSI продолжает развивать линейку Gaming, наделяя входящие в нее модели своими последними наработками. С некоторыми из них вы можете познакомиться в подробном материале «Обзор и тестирование видеокарты MSI GeForce GTX 1080 Gaming Z».

MSI GeForce GTX 1080 Sea Hawk

Описание на сайте производителя – ссылка.

Когда несколько производителей объединяются, рождаются поистине интересные продукты. К такому исходу привело и сотрудничество MSI и Corsair, которые представили свое видение видеокарты с жидкостной системой охлаждения.

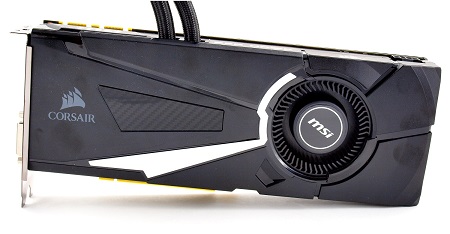

MSI GeForce GTX 1080 Sea Hawk получила строгий черный дизайн за счет декоративного кожуха с рельефным рисунком. Новинка сочетает «околореференсный» схемотехнический дизайн PCB и систему охлаждения Hydro Series H55. Очевидно, что такой гибрид ориентирован в основном на оверклокеров и ценителей тишины, ведь, судя по результатам тестирования еще не вышедшего материала, модель способна приятно удивлять.

Основную систему охлаждения можно разделить на две независимые СО, которые делятся на отдельную пластину и «турбину» (отвечающие за охлаждение зоны VRM и памяти) и кулер для графического процессора соответственно.

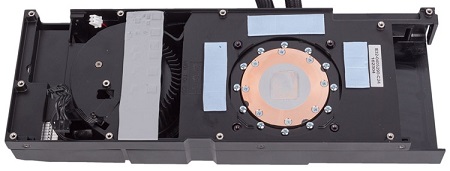

В первом случае перед нами почти эталонная модель GeForce GTX 1080, однако инженеры переработали алюминиевое основание под возможность установки помпы-водоблока необслуживаемой СЖО.

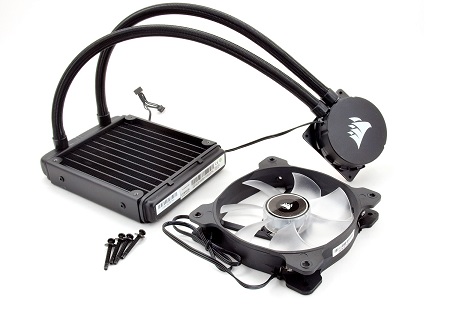

Второй элемент представляет знакомую «водянку» Hydro Series H55, выпущенную в 2012 году. Это система охлаждения закрытого типа, которая состоит из водоблока с медным основанием, соединительных шлангов, отдельного массивного радиатора и 120 мм вентилятора.

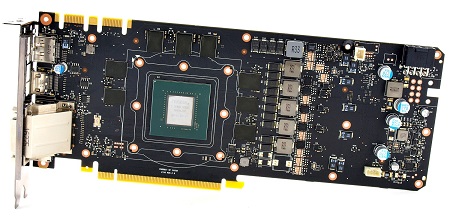

MSI GeForce GTX 1080 Sea Hawk построена на эталонной печатной плате, причем разработчики сохранили расположение всех ключевых элементов. Изменения обошли стороной и подсистему питания, которая повторяет референсный вариант и выполнена по схеме «5+1», где пять фаз отводятся на графический процессор и одна – на видеопамять.

MSI GeForce GTX 1080 Sea Hawk отличилась невысоким заводским разгоном. В качестве штатного значения базовой частоты графического процессора указана частота 1683 МГц, с активной технологией GPU Boost – 1823 МГц при напряжении 1.063 В. Видеопамять работает при штатных 1251 МГц. С учетом использования гибридной СО показатели скромные.

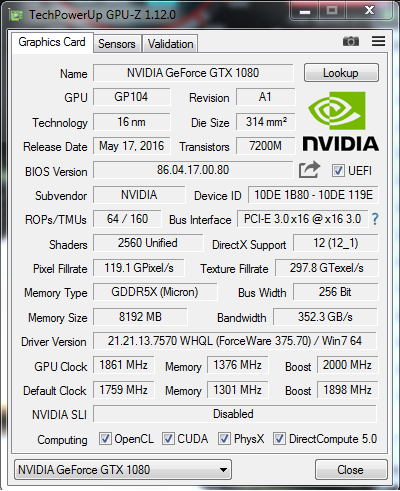

Новинка отметилась и заниженными показателями TDP и Power Limit в микропрограммном обеспечении, что сказалось на разгонном потенциале. Для его повышения был прошит BIOS другой модели. И только тогда видеокарта продемонстрировала настоящий характер. Частоты графического процессора и памяти были подняты до 1861 МГц и 1376 МГц соответственно, в играх и тестах первая держится на отметке 2126-2148 МГц!

В скором времени будет опубликован материал по MSI GeForce GTX 1080 Sea Hawk, в котором вы узнаете обо всех нюансах и особенностях данной уникальной модели.
