Лаборатория продолжает цикл статей о ретроклокинге. В прошлый раз при изучении разгонного потенциала семи экземпляров Pentium MMX я остановился на седьмом образце, который не «захотел» принять участие в тестировании. Напомню, речь идет об Intel Pentium MMX 266 МГц [SL2Z4], выпущенном на 44-й неделе 1998 года. Он относится к категории встраиваемых (Embedded) CPU и внешне идентичен своим собратьям Pentium MMX, за исключением некоторых особенностей.

Первая особенность – работа по умолчанию на частоте 266 МГц при множителе x4 (FSB = 66 МГц). Вторая важная особенность заключается в том, что Intel Pentium MMX 266 МГц основан на ядре Tillamook, которое производилось по более тонкому техпроцессу 250 нм, против 350 нм для всех остальных Pentium MMX. Как выяснилось, для его корректной работы подходит не каждая материнская плата.





Немного истории

Одни из лучших моделей, ASUS P5A на чипсете «Ali Aladdin 5» и AOpen AX59 Pro на чипсете «VIA Apollo MVP3», в прошлый раз не смогли работать с CPU Tillamook. Но на кон было поставлено многое, ведь изначально я нацелился на идею создания самого быстрого ретро-ПК на базе Pentium MMX, для чего и приобрел данный процессор.

В итоге Tillamook оказался «Маленьким Муком» из сказки Вильгельма Гауфа, которого вечно преследовали тысячи мук (с). Вот и мне пришлось с ним повозиться.

450x350  44 KB

В течение месяца мною предпринимались различные попытки заставить работать Tillamook на ASUS P5A и AOpen AX59 Pro, но они не увенчались успехом. Изучая информацию в сети о моделях Tillamook, я понял, что процессор этот очень специфический, но запустить его все же можно, и на десктопе в том числе. Почему же возникли такие трудности?

Точного ответа на данный вопрос у меня нет, могу лишь высказать свое предположение. Intel можно назвать консервативной компанией; частая смена чипсетов в материнских платах в рамках одного разъема и не такая гибкая преемственность поколений CPU, как у AMD, сыграли и в этот раз злую шутку с Tillamook. Планов по его переносу в десктоп у разработчиков не было изначально, ведь зачем усиливать внутреннюю конкуренцию в настольном сегменте, если там и так все хорошо. А в мобильном секторе все, видимо, было не так гладко.

У компании не было достойного ответа на мобильные решения, выпускаемые AMD в бюджетном и среднем ценовом сегменте для ноутбуков. Мобильные ЦП AMD K6-2 и K6-3 и стоили недорого, и их производительность была приемлемой. У Intel же был Pentium II, который появился раньше, чем Tillamook, но его ценник был сильно завышен, а производительность не столь впечатляла на фоне конкурирующих решений. И подходящим ответом стал Tillamook. А чтобы предотвратить его проникновение в ряды настольных ПК, были введены некоторые ограничения – как конструктивные, так и программные.

Истинные представители мобильного сегмента выпускались в конструктиве TCP-320, ниже на снимке представлена типовая версия Tillamook 300 МГц.

450x271  41 KB. Big one: 1200x722  157 KB

Стоил такой процессор в январе 1999 года менее $150. За мобильный Pentium-II с аналогичной частотой в сентябре 1998 года просили $710. А младшая модель мобильного Pentium-II, работающая на частоте 233 МГц и анонсированная в апреле 1998 года, оценивалась в $542. С учетом цен было очевидно, что необходим представитель эконом-класса, и он в итоге был выпущен.

Попытка №2: ALi Aladdin 7





Вернемся к эксперименту. У меня среди разных экспонатов есть очень интересная материнская плата Socket 7 на чипсете «ALi Aladdin 7» (M1561). Данный набор логики, скорее всего, является самым поздним среди всех систем Super Socket 7 и был представлен публике на COMDEX’ 99 (15 ноября 1999 года).

338x81  57 KB

Напомню, на конец 1999 года уже были доступны Pentium III с частотой 700 МГц и слотовые ЦП Athlon. На выставке COMDEX’ 99 демонстрировался экспериментальный ПК с процессором Athlon, разогнанным до 1 ГГц, что несколько шокировало тогдашнюю публику. А мы ведем беседу о первом Pentium MMX.

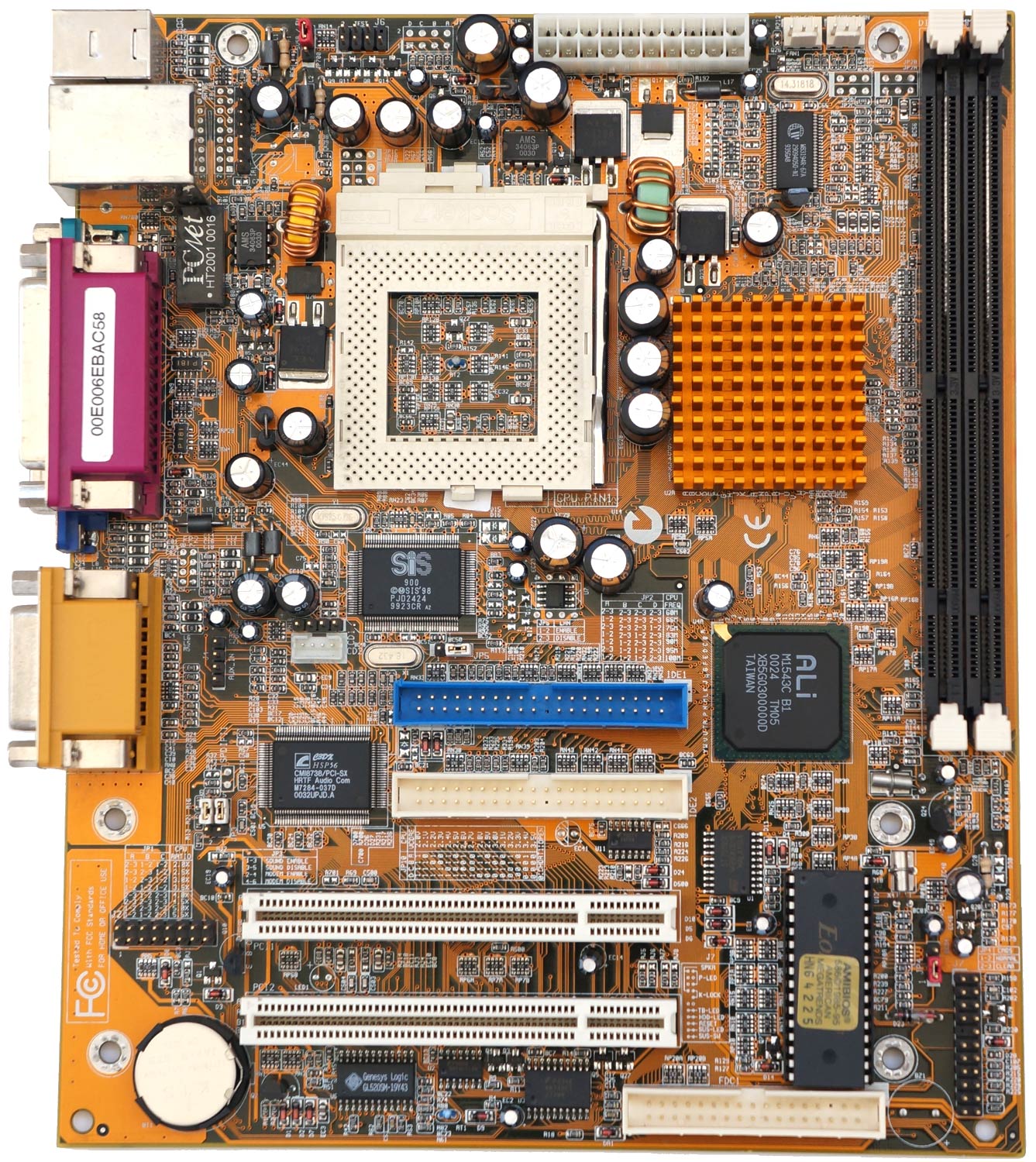

Дело в том, что моя материнская плата PC Chips M583LMR была выпущена для процессоров AMD K6-III с форм-фактором Socket 7, которых уже сменили их более современные слотовые собратья Athlon. Впрочем, и первые ЦП Pentium она отлично принимает.

450x312  49 KB. Big one: 1200x832  210 KB

450x505  89 KB. Big one: 1337x1500  499 KB

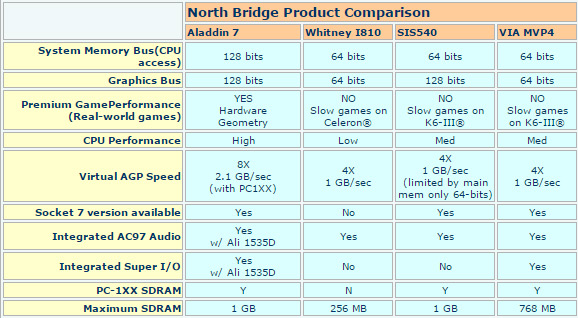

Данная материнская плата основана на чипсете «ALi Aladdin 7» и содержит ряд инноваций, о которых вкратце расскажет слайд из 1999 года:

450x260  49 KB. Big one: 578x318  92 KB

450x401  50 KB. Big one: 626x483  169 KB





Отмечу лишь, что модель поддерживает двухканальный доступ к оперативной памяти (!), с теоретической пропускной способностью 2.1 Гбайт/с, а это пропускная способность первой оперативной памяти DDR стандарта PC2100.

Конфигурация платы полностью осуществляется через BIOS Setup, о перемычках можно забыть! Шина PCI добралась до версии 2.2, а протокол передачи данных дисковой подсистемы – до UDMA 66. И это еще не все, у нее присутствует официальная поддержка системной шины (FSB) 133 МГц и 1 Гбайт памяти SDRAM.

450x212  44 KB. Big one: 800x439  72 KB

Неплохо, не правда ли? Такую бы системную плату выпустить на два-три года раньше и процесс разгона был бы прост, удобен и эффективен. Мой Pentium 233 MMX работал с ней замечательно, и я предвкушал установку в нее Tillamook. Но идеальных вещей в природе не бывает.

Модель хороша, но не оснащена портом AGP, вместо него располагается интегрированное видеоядро ArtX. Ядро, надо отметить, непростое; оно подключено по шине, эквивалентной AGP 8X, включает аппаратный T&L и обеспечивает воспроизведение DVD при частоте 30 Гц с аппаратным ускорением, компенсацией движения и прочим. На отсутствие порта AGP можно закрыть глаза, ведь есть версии на данном чипсете с ним, мне просто достался вариант без него.

Но главный недостаток, который перекрывает все революционные достоинства «ALi Aladdin 7» для, подчеркну, Pentium MMX, это отсутствие кэш-памяти на материнской плате, что сильно бьет по итоговой производительности. Оно и понятно, модель создана не для Pentium, лишенных кэша L2, а для AMD K6-III, которые включали 128 Кбайт кэш-памяти второго уровня.

И вот настал момент установки Pentium MMX 266 на ядре Tillamook в PC Chips M583LMR. Барабанная дробь… на POST-карте тишина. На первый взгляд все должно было быть хорошо, но замеры мультиметром показали, что на цепях ввода-вывода CPU вместо положенных 3.3 В напряжение равно 0.9 В, а на само ядро подаются устрашающие 3.3 В вместо положенных 1.9 В. Аппаратная несовместимость налицо. Но сдаваться рано, если процессор Intel не работает на чипсетах не-Intel, значит, нужно найти плату с ним.
