Подведение итогов

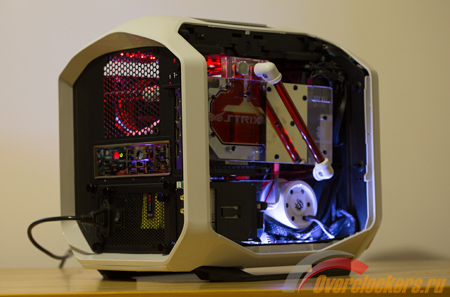

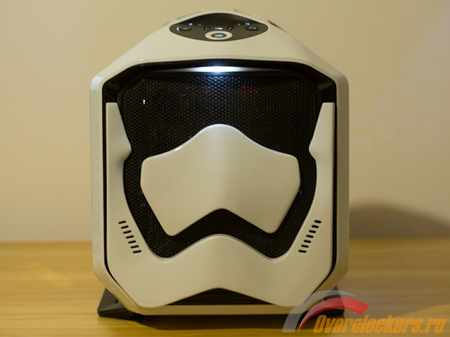

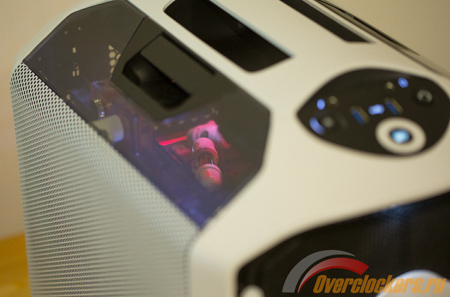

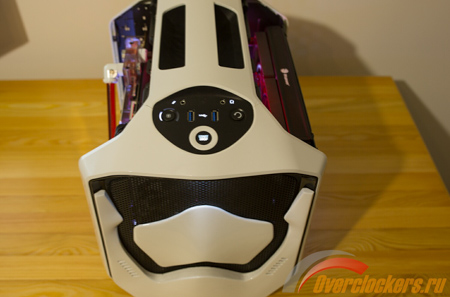

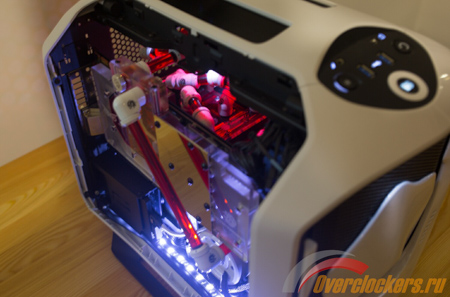

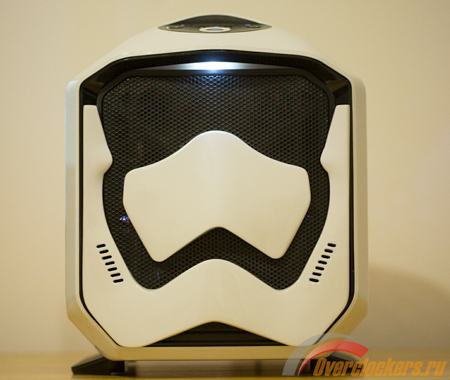

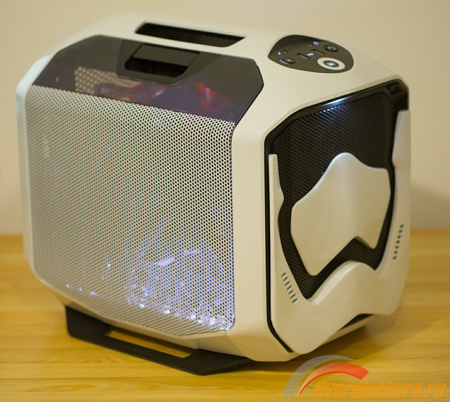

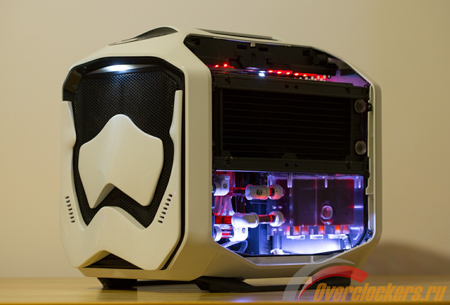

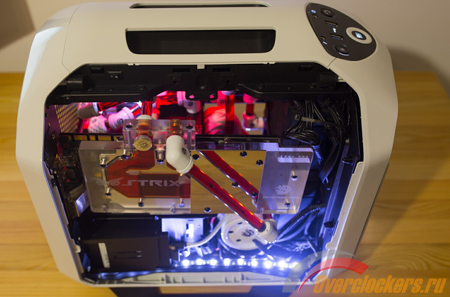

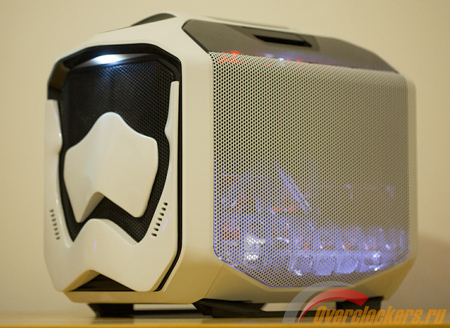

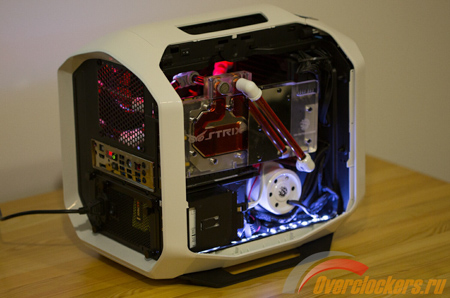

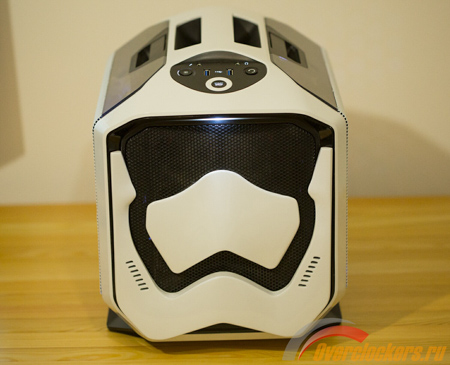

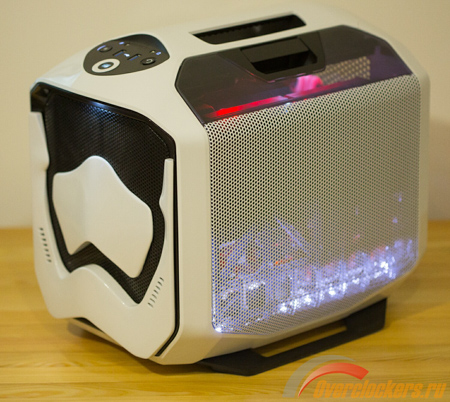

В данном разделе наглядно продемонстрировано все то, что у меня получилось. Впрочем, это можно просмотреть, быстро прокручивая, ну а основная галерея расположена в самом конце статьи.
реклама
реклама
реклама
Производительность
Вентиляторы работали в ручном режиме со скоростью ~1600, ~900 и ~600 об/мин, за их управление отвечал встроенный в корпус контроллер. Помпа работала в постоянном и довольно агрессивном режиме ~4500 об/мин.
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение
На мой взгляд, финал вышел счастливым, поскольку проект «Stormtrooper» успешно совершил путешествие и завершил свою работу. А значит, его цель полностью реализована. Напомню, какие задачи были поставлены в самом начале: сложная разводка, переделка корпуса, оформление под шлем штурмовика из седьмого эпизода «Звездных войн». Все перечисленное присутствует, причем если объективно сравнить новый проект с моей первой работой «coreROG», то последняя на его фоне выглядит как интересное решение компактного ПК на базе СЖО.
Но вернемся к «Stormtrooper». Конечно, без недочетов не обошлось, но с ними можно смириться, а если учесть внезапные обстоятельства и тот факт, что проект готовился не только как личный, но и для выставки, то большинство замечаний можно списать. Но даже с учетом температур процессора и всего остального данная задумка воплощена в жизнь в виде успешной рабочей машины.
Что касается претензий… Основной и довольно банальный претендент на звание недочета, это отсутствие жидкого металла под крышкой процессора. Причина еще более нелепая, его попросту не было, как и времени на поиски. Так что, думаю, вопрос о температуре CPU можно опустить. Свою вину в этом отношении я признаю. И даже более того, в ближайшем будущем буду готовить обновленную модификацию данного корпуса и новую версию этого проекта, но уже на базе Intel LGA 2011-3. Только это уже другая история.

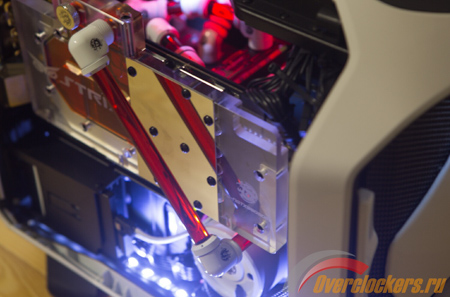

Да и с нагромождением фитингов все просто: акриловых трубок у меня было на два корпуса, проще говоря, впритык. Позволить себе испортить драгоценные трубки я не мог, а если гнуть их впервые, то без этого никак. Это тоже будет исправлено в следующей модификации. Замечания могут быть и к краям металла после обработки дремелем, но они спрятаны, и если не видеть ворклог, то о них и не узнать! Здесь также сказалось отсутствие времени, исправлюсь. И последнее, о чем я не подумал – прокладка кабелей. Действительно, тут был допущен промах, и в будущем постараюсь уделить этому моменту больше внимания.
Пожалуй, на этом все, разбор полетов проведен. Надеюсь, об этом не будут слишком часто упоминать в комментариях, поскольку все недочеты уже известны. И если объективно, то на результатах они не отражаются. Кроме того, несмотря на все затраты, я получил истинное удовольствие от проделанной работы. И считаю, что все было не зря. Не это ли является мерилом?
Автор выражает благодарность:
- Антону Осипову, своему хорошему другу и талантливому 3D инженеру, за помощь, без которой такой красоты бы не состоялось;
- Alex_NIKO, автору шикарных проектов, за экстренную помощь с оплеткой;
- Александру Дрепаку за помощь с подготовкой видео;
- Владу Захарову за транспортировку и возможность выставить проекты на выставке «Игромир 2016»;
- donnerjack за помощь в подготовке материала к публикации.
P.S. Большое спасибо за внимание, а теперь наслаждаемся галереей.
