Обзор и тестирование видеокарты Gigabyte GeForce GTX 1060 G1 Gaming (страница 2)
реклама
Система охлаждения

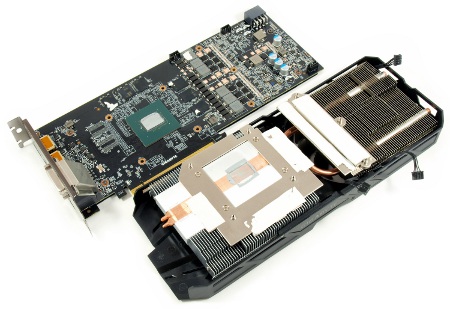

Массивная система охлаждения Windforce 2X закрывает всю печатную плату, от перегиба которой Gigabyte GeForce GTX 1060 G1 Gaming оберегает крепление по периметру графического процессора и зоны VRM, а также опорная пластина.
Небольшие сложности возникают с проводками подсветки, которые коротки и неудобны для частого отключения, что обычному пользователю не грозит.
реклама

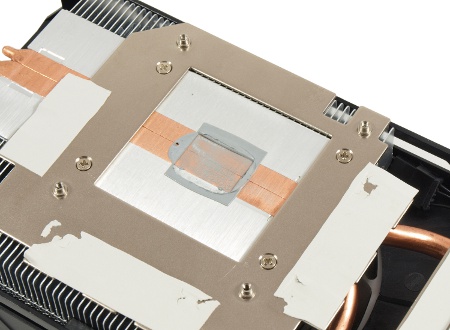

Основание кулера выполнено в виде алюминиевой подошвы с двумя тепловыми трубками диаметром 6 мм, которые хорошо контактируют с GPU. Термоинтерфейс подсох и снимается с усилиями.
Расширенная металлическая вставка позволяет охлаждать микросхемы видеопамяти. За передачу тепла отвечают тонкие термопрокладки, которые на деле очень хрупки.

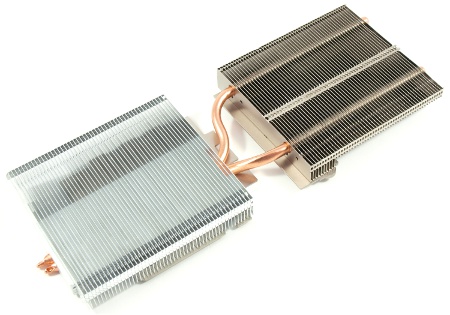

Главный элемент любой системы охлаждения – радиатор. На видеокарте Gigabyte GeForce его роль исполняет двухсекционный охладитель, набранный из множества пластин. Все соединения аккуратно пропаяны.

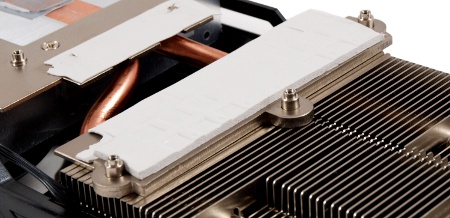

Вторая секция отводит тепло от подсистемы питания с помощью напаянной подошвы и толстой термопрокладки.
реклама
Несколько поколений видеокарт не могли похвастать креплением в центральной части, которое могло бы обеспечить лучший прижим, и, как следствие, лучшее охлаждение силовых элементов. Инженеры Gigabyte исправили недочет.

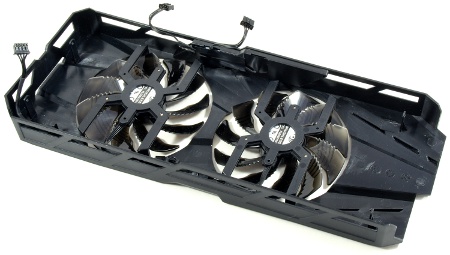

Пластиковый кожух снимается легко. К нему крепятся два вентилятора и подсветка RGB. За исключением коротеньких проводов замечаний не возникает.
За активную часть отвечают две вертушки производства Power Logic с маркировкой PLD09210S12HH. Их диаметр составляет 92 мм, крыльчатки чуть скромнее – 87 мм. Модели функционируют в диапазоне 0 – 2950 об/мин при 12 В и 0.40 А.

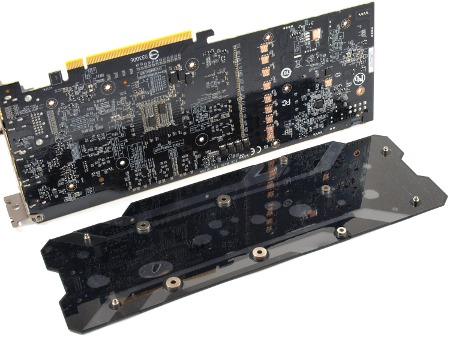

На этот раз термопрокладки между печатной платой и «бэкплейтом», которые встречались нам в обзоре Gigabyte GeForce GTX 1080 G1 Gaming, отсутствуют.
Конечно, младшая модель не обладает повышенными требованиями и уровнем энергопотребления, однако такое решение позволяет снизить температуру зоны VRM еще на несколько градусов.
Печатная плата

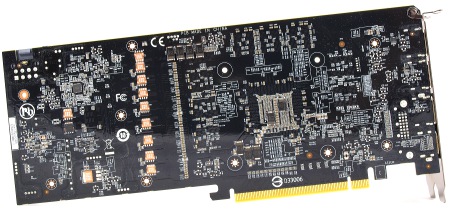

Рассматриваемая версия GeForce GTX 1060 отличается от эталонного образца увеличенной на 89 МГц частотой ядра и использованием нереференсной печатной платы с глянцевым покрытием.
За основу разработчики взяли PCB модели GeForce GTX 1080 G1 Gaming, с тем лишь отличием, что новинка лишена нескольких фаз питания и двух коннекторов SLI.
Качественная элементная база выполнена по концепции Ultra Durable VGA, которая включает использование качественных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
реклама

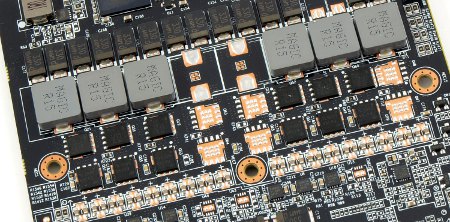

Подсистема питания выполнена по формуле «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять, что отличает ее в лучшую сторону от референсной модели с четырехфазной системой питания. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Сердцем героя обзора стал GPU GP106, произведенный по 16 нм техпроцессу на 26-й неделе 2016 года. Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.
Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung, маркировка K4G80325FB-HC25. Можно заметить площадки для двух нераспаянных микросхем, которые предназначаются для версий GeForce GTX 1070 и GeForce GTX 1080.
Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
