Обзор AMD Radeon RX 480
Внешний вид и размеры
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
AMD Radeon R9 Nano |
|
|
|
|
|
|
|
AMD Radeon R9 290X/ R9 290/ R9 390/ R9 390X |
|
|
|
|
|
|
|
AMD Radeon R9 Fury X |
|
|
|
|
|
|
|
AMD Radeon RX 480 |
|
|
|
|
|
|
|
Nvidia GeForce GTX 1070/ GTX 1080 |
|
|
|
|
|
|
|
Nvidia GeForce GTX 760/ GTX 960 |
|
|
|
|
|
|
|
Nvidia GeForce GTX 770 |
|
|
|
|
|
|
|
Nvidia GeForce GTX 780/ GTX 780 Ti/ GTX Titan/ GTX Titan Black |
|
|
|
|
|
|
|
Nvidia GeForce GTX 970/ GTX 980/ GTX 980 Ti/ GTX Titan X |
|
|
|
|
|
|
|
реклама

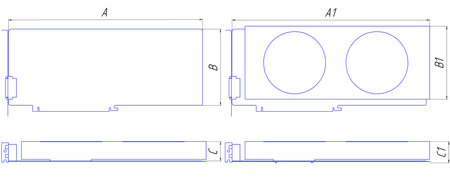

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.
А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

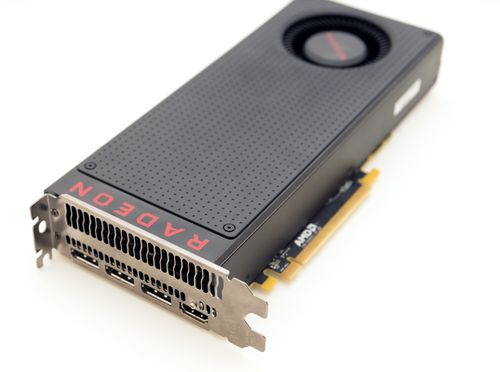

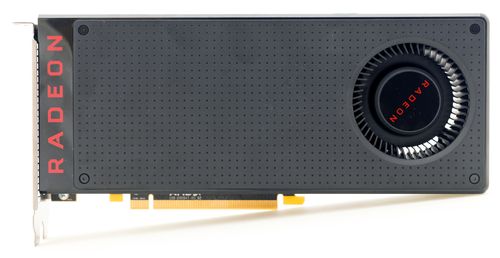

Размеры новинки в меру компактные, и это может подвигнуть партнеров AMD к выпуску ITX версий. Достаточно лишь сказать, что печатная плата в длину занимает 18 см, что автоматически делает возможность выпуска таких моделей перспективным и не очень хлопотным занятием. К тому же 150 Вт, заявленные для референсного варианта, можно дополнительно сократить до 120 Вт путем уменьшения итоговой частоты.
В базовом исполнении компания AMD обновила не только декодеры, но и всю цифровую часть. Видеовыходы обрели совместимость с самыми перспективными и нужными форматами: DisplayPort 1.4 (HDR), HDMI 2.0b.

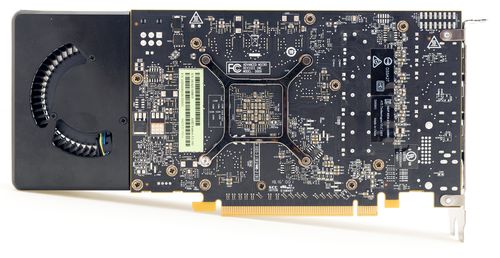

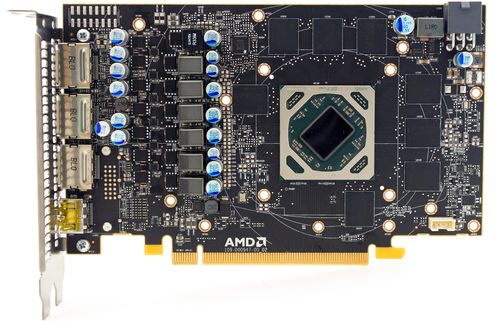

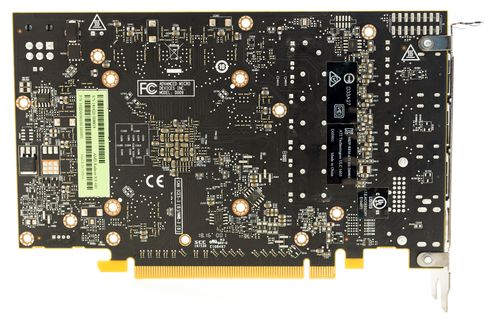

Печатная плата

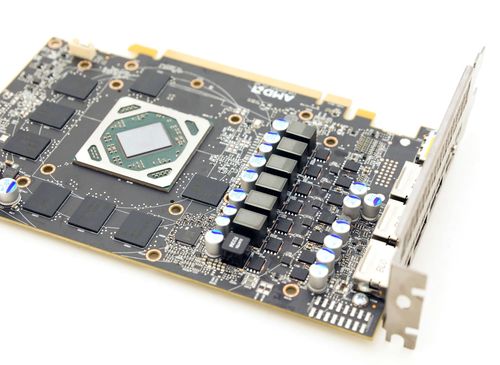

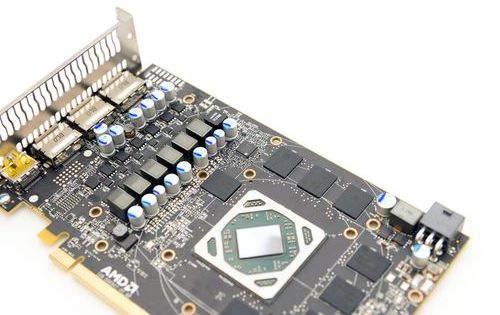

Система питания Radeon RX 480 построена по схеме 6+1+1 фазы – колоссальный запас для энергопотребления 150 Вт. Используется хорошо известный и проверенный временем ШИМ-контроллер IOR 3567. Его легко обойти с помощью аппаратного вольтмода, поэтому можно ожидать раскрытия настоящего потенциала GPU экстремальными оверклокерами.
реклама
А пока поговорим о заявленных характеристиках. Восемь микросхем памяти объемом 8 Гбайт с частотой 8 ГГц устанавливаются на дорогую версию Radeon RX 480. Более доступная модель несет на борту 4 Гбайта видеопамяти, работающей на частоте 7 ГГц.

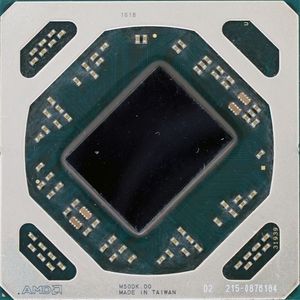

Графический процессор выполнен по 14 нм техпроцессу, его площадь сопоставима с размерами GPU Pitcairn. Напомню, что некогда популярная архитектура GCN 1.0 претерпела четыре обновления, и каждый раз становилась все быстрее и быстрее.

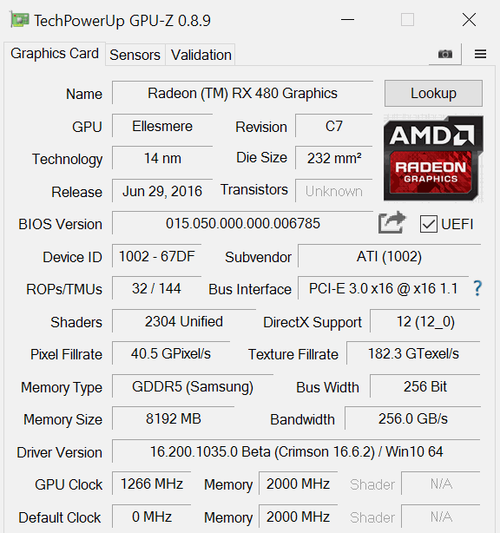

Совместно с 14 нм техпроцессом AMD уместила на подложке 2304 универсальных исполнительных устройства, 144 TMU и только 32 ROP. Последние, скорее всего, и станут узким местом архитектуры.
Базовая частота видеоядра Radeon RX 480 определена как 1220 МГц, в играх она должна подниматься до 1266 МГц. В реальности все не так однозначно, но об этом мы расскажем в соответствующем разделе.
Увы, но возможности разгона ограничивает единственный разъем 6 pin.
Система охлаждения
реклама
Редко когда кто-то из производителей GPU наделяет видеокарты эталонного дизайна с доступной ценой дорогой и производительной системой охлаждения.
В AMD привыкли считать деньги и попытались максимально уменьшить стоимость новой модели. Из-за этого ее система охлаждения получилась простой и не самой эффективной.

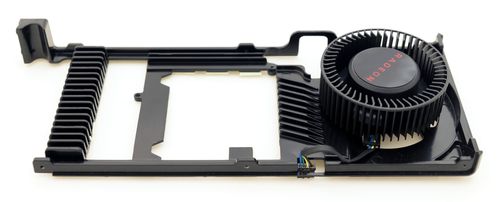

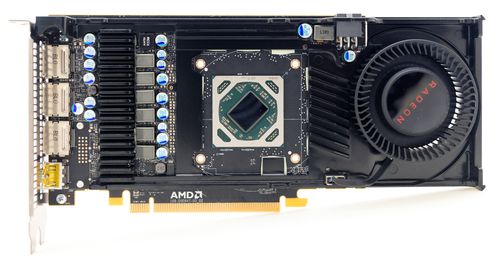

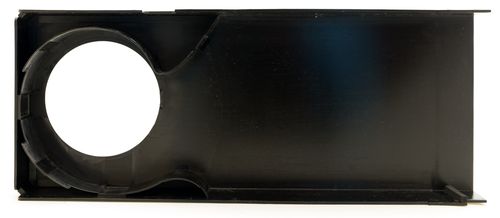

Под пластиковым кожухом разместилось два ключевых элемента охлаждения – это радиатор и пластина для охлаждения системы питания и памяти.
Снять кожух и почистить теплорассеиватель – просто и элементарно. Для этого достаточно открутить шесть винтов по бокам.

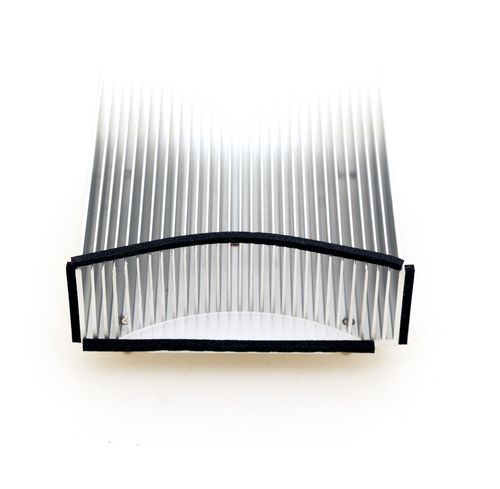

Сам радиатор обходится без испарительной камеры или тепловых трубок, здесь применена алюминиевая болванка с медной вставкой.
Эффективная площадь теплоотвода небольшая. Впрочем, скромная производительность компенсируется оборотами 62 мм турбины.

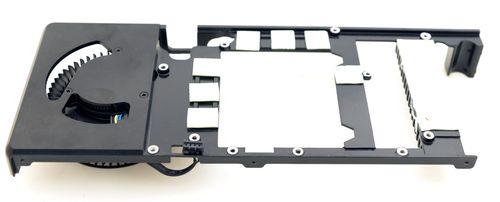

Основная пластина охлаждает всю восьмерку микросхем памяти.
Рядом с системой питания выштампованы ребра, но из-за относительно низких оборотов турбины и заметного нагрева радиатора GPU теплый воздух, проходя через ребра, вряд ли хорошо охладит подсистему питания.
С другой стороны, силовая часть видеокарты AMD Radeon RX 480 изначально выполнена с большим запасом как в плане качества используемых компонентов, так и по количеству фаз.
