Обзор и тестирование пяти модулей оперативной памяти DDR4-2133 Geil GN44GB2133C15S объемом 4 Гбайт (страница 2)

Тестовый стенд

Используемый тестовый стенд собирался из следующих комплектующих:

• Материнская плата: ASRock Z170 Extreme6 (BIOS P1.90; экземпляр из этого обзора);
• Процессор: Intel Core i5-6600K «Skylake-S» 3500 МГц;
• Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память: DDR4-2133 GeIL GN44GB2133C15S 5 х 4 Гбайт (15-15-15-36; 1.20 В);
• Видеокарта: встроенное графическое ядро процессора;
• Блок питания: AeroCool Templarius Imperator 1150 мощностью 1150 Ватт (экземпляр из этого обзора);
• Системный накопитель: Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; экземпляр из этого обзора);
• Корпус: открытый стенд.

Методика тестирования

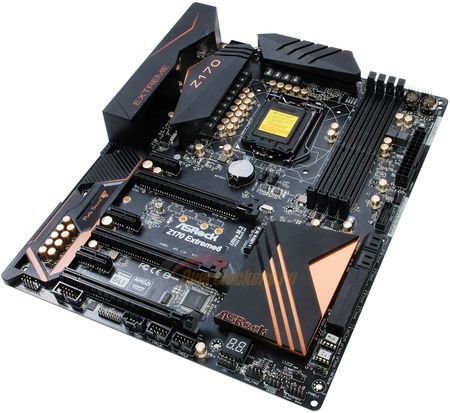

Для проведения тестов используется материнская плата ASRock Z170 Extreme6, оставшаяся после прошлогоднего обзора.

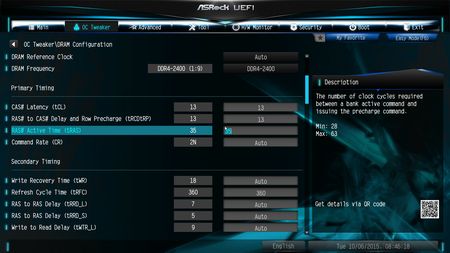

К сожалению, данная модель не лишена недостатков: тайминги tRCD и tRP можно устанавливать только одинаковыми – в BIOS управление ими осуществляется посредством одного общего параметра. Тайминг tRAS и вовсе ограничен минимальным значением 28 (к примеру, некоторые системные платы допускают снижение до 10-14).

Это заметно ограничивает широту экспериментов с разгоном, ведь для некоторых типов микросхем оптимальными являются формулы неравных таймингов вроде «х + (х+1) + (х+2)».

Верхняя планка напряжения оперативной памяти в рамках тестов установлена равной 1.45 В в связи с неясностью относительно безопасности высоких значений для встроенного контроллера памяти процессора.

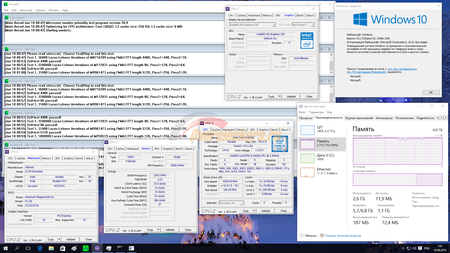

Тестирование стабильности проводится в среде операционной системы Windows 10 x64 Домашняя с помощью Prime95 версии 28.9 в редакции 64-bit в течение 20 минут. Запуск осуществляется в режиме «Custom» с ручным указанием занимаемого объема памяти. Операционная система Windows 10 x64 Домашняя на тестовом стенде обновлена до последней актуальной версии сборки: таковой на момент написания данного обзора была 10586.338.

Подобные настройки подбираются для того, чтобы проверка стабильности работы была наиболее полной – по всему объему модуля памяти. И это приводит к постоянным сообщениям операционной системы о недостатке свободного пространства. Файл подкачки отключен.

Сами модули памяти устанавливались в систему поодиночке: для минимизации факторов, ограничивающих разгон (оптимизация микрокода BIOS материнской платы, индивидуальные ограничения контроллера памяти конкретного экземпляра процессора). При этом учитывалась рекомендация производителя: модуль памяти устанавливался во второй по счету слот от процессорного разъема.

Частоты процессорных ядер и CPU Ring фиксировались на штатных величинах. Напряжение CPU VCCSA устанавливалось равным 1.2 В, напряжение CPU VCCIO устанавливалось равным 1.1 В. Для желающих скопировать настройки «для себя»: необходимо учитывать, что излишнее завышение напряжений CPU VCCIO и CPU VCCSA (более указанных значений) особенно при отсутствии должного охлаждения ЦП может привести к необратимым повреждениям процессора.

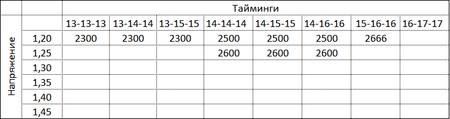

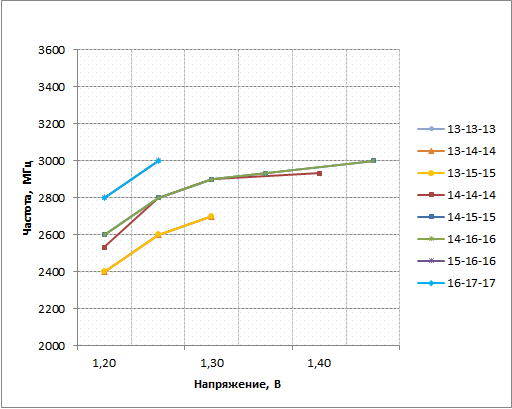

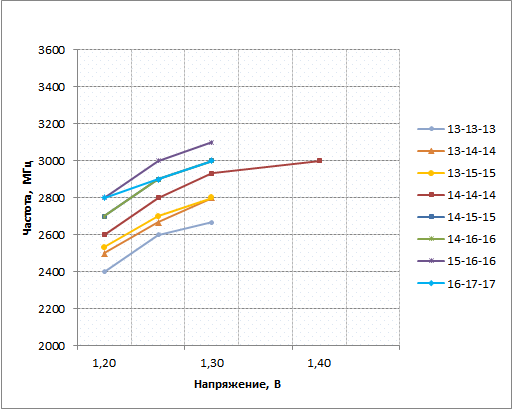

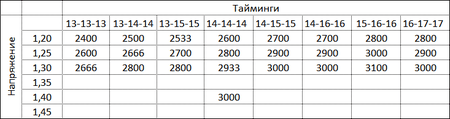

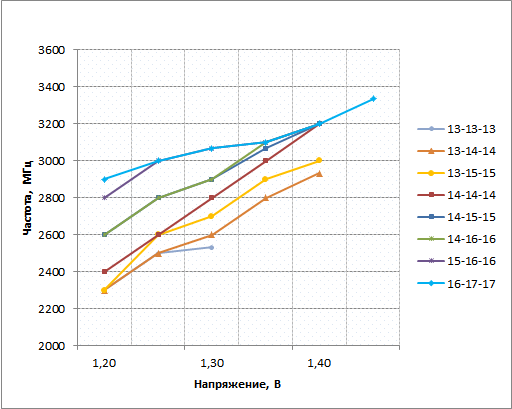

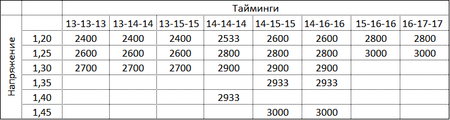

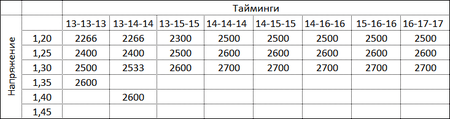

Тестирование разгонного потенциала

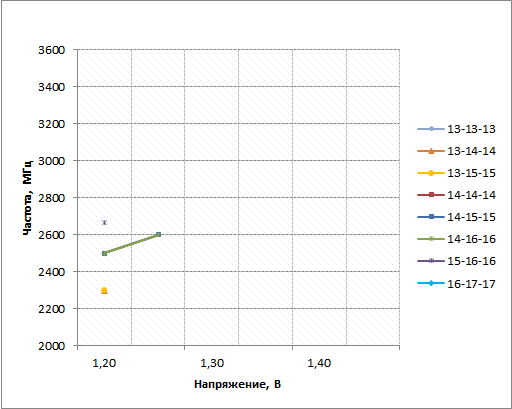

Модуль №1

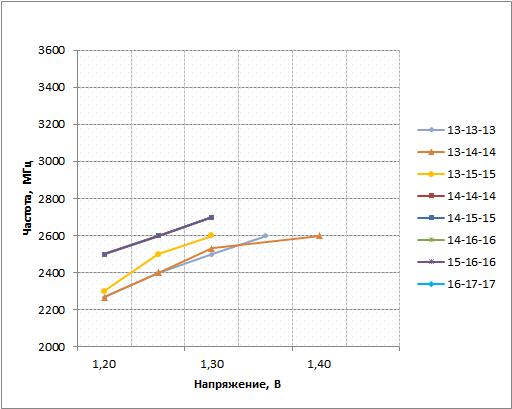

Модуль №2

Модуль №3

Модуль №4

Модуль №5

Краткие выводы:

• Перебор значений таймингов RAS to CAS и Row Precharge на частотный потенциал модулей оперативной памяти Geil GN44GB2133C15S влияет очень слабо;
• Напряжение 1.45 В не только не обеспечивает (за редким исключением) дальнейшего повышения частотного потенциала, а даже ухудшает его: если на какой-то частоте модули еще и работали, пусть и с ошибками, то повышение напряжения до 1.45-1.50 В приводило систему к полной неработоспособности;
• Один модуль смог продемонстрировать хороший разгонный потенциал, два – просто хороший, другие два – от «удовлетворительно» до «очень слабо».

Заключение

Краткий диагноз – доступные модули для бюджетной системы. Если вам нужна дешевая память – пожалуйста. Если важен и ценник, и разгон – будьте добры обратить внимание на OEM DDR4 несколько более высокого ценового класса. Нет, модули памяти DDR4 Geil GN44GB2133C15S можно разгонять, но их потенциал в данном плане совершенно непредсказуем: планки с идущими подряд серийными номерами могут таить в себе как неприятный сюрприз, так и отличные возможности.

Подобная особенность отлично подтверждает предположение, высказанное во вступлении: для производства бюджетных модулей идут те микросхемы, которые в процессе производственного тестирования оказались неспособны работать в составе имиджевых оверклокерских модулей. Иногда попадаются и хорошие, но это, судя по всему, скорее исключение, чем правило, что логично.
