Модификация системы охлаждения №2
Полученными результатами я остался доволен. Однако было решено с помощью ИК-термометра замерить температуру печатной платы зоны VRM1. Что примечательно, датчик видеокарты показывает, к примеру, 74°C, в то время как PCB прогревался до 86°C.
В дело включился комплект Gelid VRM For 290X, но вот беда: болтики из комплекта слишком коротки для моей задумки, да и их диаметр 2 мм — такие не купишь в обычном магазине. Пошел по старой памяти к знакомому телемастеру, который не раз меня выручал.

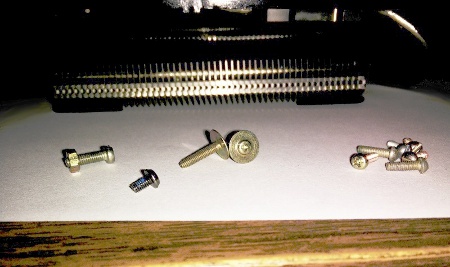

Слева-направо: 3 мм в диаметре от прошлой задумки с Radeon HD 6950, 2 мм от пластины 290Х (коротки), 2 мм, которые нашел с широкой шапкой и покороче.
реклама

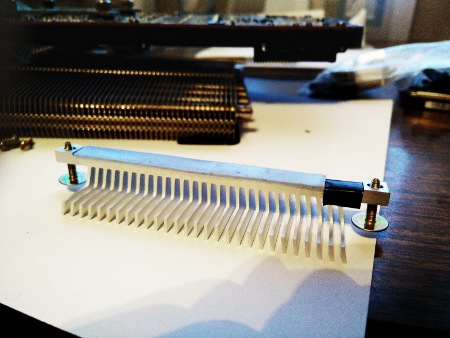

Используем комплектную термопрокладку, часть поверхности, не соприкасающуюся с печатной платой изолируем лентой для предотвращения от короткого замыкания.

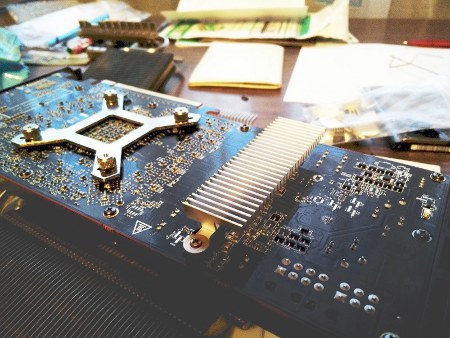

Примерка, конечная сборка. Радиатор увеличивает общую высоту всей получившейся конструкции до 94 мм, это примерно четыре с половиной слота расширения.

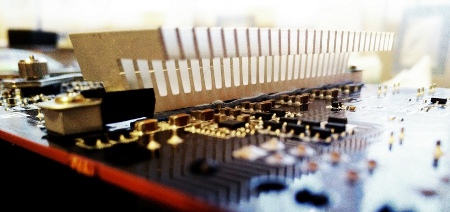

Вид сбоку. Для дополнительной изоляции и предотвращения от механических повреждений между ножками радиатора и PCB помещена резиновая тонкая прокладка.

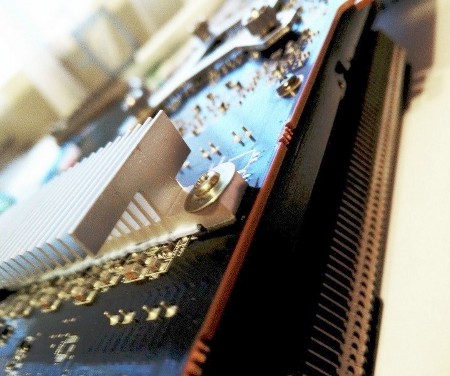

Широкая шляпка винтиков как раз была кстати.
реклама
А вот фотография, демонстрирующая как производители экономят на кусочке алюминия. Справа находится комплектный радиатор системы охлаждения Gelid Icy Vision Rev.2, слева – усиленный из набора Gelid VRM For 290/290X. После увиденного «гордость» берет за разработчиков такой поделки.
Перепроверяем все повторно, устанавливаем вентилятор, любуемся готовой сборкой .
Вот что получилось после проделанной операции. Приведем график зависимости температуры системы питания от версии микропрограммного обеспечения и напряжения.
GPU 1000 МГц; GDDR5 1250 (5000) МГц
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Что ж, дополнительными средствами (которые в ином случае остались бы лежать в коробке, но были использованы по своему прямому назначению, хоть и в несколько нестандартной форме) без особых затрат удалось отыграть еще несколько градусов.
Заключение
Итак, мною были затронуты три основных вопроса: установка на видеокарту альтернативной системы охлаждения, которая отсутствует в списке совместимости, использование референсной пластины, и уменьшение нагрева и энергопотребления за счет снижения напряжения GPU.
За последние несколько лет было разработано множество интересных моделей СО для видеокарт. Но их поддержкой в дальнейшем практически никто не занимался, а значит, и перечень совместимых графических ускорителей не пополнялся. И здесь можно вспомнить такие решения, как Gelid Icy Vision Rev.2, Ice Hammer IH-900B, Thermalright Shaman и Spitfire, Scythe Setsugen 2 и Zalman VF3000, многие из которых в свое время оставили очень хорошее впечатление.
Их еще можно встретить на полках магазинов, несмотря на более низкие, по сравнению с началом продаж цены. При этом со своей основной задачей они справляются и поныне, главное – определиться, действительно ли вы хотите заменить систему охлаждения своей видеокарты, ведь в таком случае без прямых рук и свободного времени не обойтись. И если да, то стоит сначала измерить расстояние между крепежными отверстиями на печатной плате, а уже потом можно и выбирать.

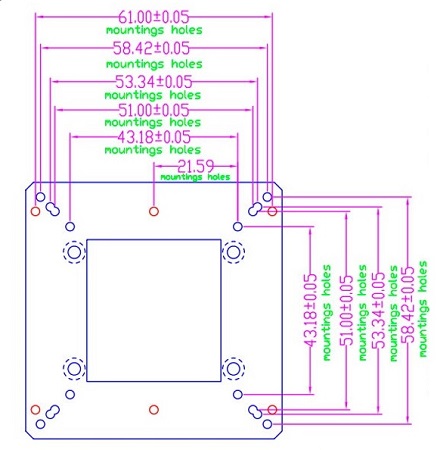

Впрочем, необязательно вооружаться линейкой, если достаточно изучить прошлые материалы, в которых это значение обычно приводится. К примеру, для Radeon HD 6950/ HD 6970 необходимо крепление 53.3 х 53.3 мм, как и для современных Radeon R9 290/ R9 390, так что старые кулеры с тем же успехом можно устанавливать и на новые графические ускорители.
Отдельная тема – использование референсных элементов систем охлаждения, в том числе теплорассеивателя силовой части или крепежной пластины. С видеокартами GeForce последних поколений все проще: основной радиатор не припаян к теплораспределительной пластине и легко снимается. Более опытные пользователи в таком случае могут прибегнуть даже к установке процессорного водоблока необслуживаемых СЖО. Здесь способны помочь и готовые модели – NZXT Kraken G10 и GPU WaterLine G1.
Существует и более простой и безопасный способ уменьшить нагрев видеокарты, а заодно убавить энергопотребление – снизить рабочее напряжение GPU. В таком случае отсутствует риск повредить ее, ведь вы не повышаете напряжение, что может привести к деградации кристалла, а, наоборот, понижаете. Самое плохое, что может случиться – перезагрузка системы из-за нехватки питания. Именно так я действовал, пока не нашел минимальное стабильное напряжение для графического процессора. Выше вы уже могли убедиться, что благодаря этому удалось отыграть 7-15°C в нагрузке и значительно уменьшить энергопотребление ПК. А комбинация из альтернативной СО и пониженного напряжения может превратить видеокарту в «лед» .
реклама
Благодарю за помощь в подготовке материала к публикации: donnerjack.
А также коллегам и участникам форума Overclockers.ru: Сергей Мнев, RKR и Dart-s.
