Эксперименты с видеокартой Radeon R9 290X и системой охлаждения Thermalright Shaman (страница 2)
реклама

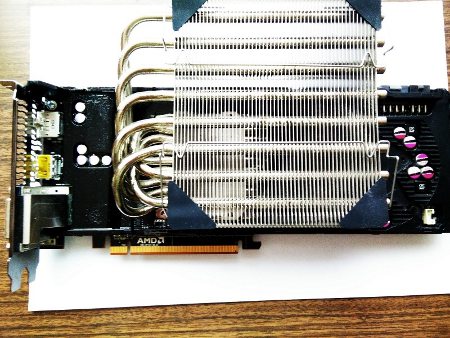

В конечном итоге, ширина конструкции стала достигать 144 мм и перекрывать 4 слота расширения вместе с вентилятором TY-140.

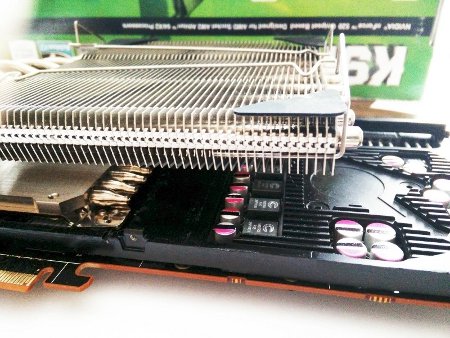

Из положительных моментов стоит отметить, что часть радиатора повисает над зоной VRM, и вертушка хоть и частично обдувает подсистему питания, что немало важно при высокой нагрузке. В будущем возможно конструкция будет доработана, и вы увидите результаты с двумя вентиляторами.

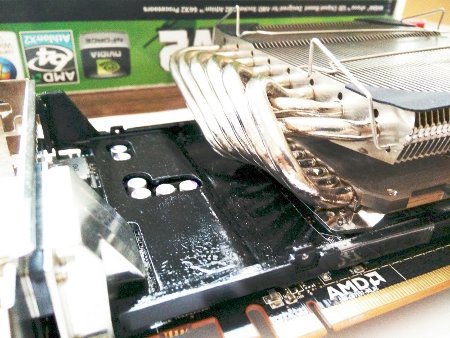

Силовой части, отвечающей за питание микросхем памяти, повезло чуть меньше, однако, она и греется слабее.
реклама

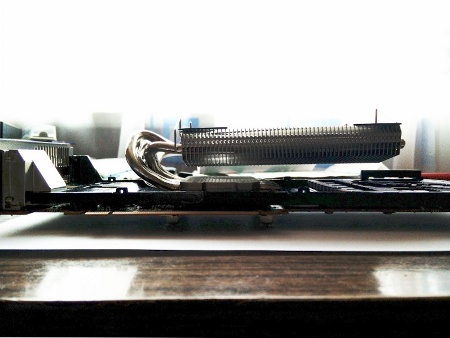

Общий вид сбоку. Восемь шестимиллиметровых тепловых трубок и несколько десятков пластин, рассчитанные на установку 140 мм вертушки.
К чему я стремился – достиг. Оставался вопрос: куда двигаться дальше?
Апгрейд вентилятора
Основная проблема всех альтернативных систем охлаждения – это вентиляторы, а точнее их подключение к видеокарте. В большинстве случаев в комплекте не предусмотрено соответствующего переходника на mini-4pin разъем, а подсоединять их к материнской плате означает отслеживать температуру графического процессора и настраивать кривую скорости вращения можно лишь косвенно, по значению Т центрального процессора.
За помощью обратился к коллегам, Сергею Мневу и RKR, которые с подобным сталкивались. Они мне ясно дали понять, что подключить штатный вентилятор Thermalright напрямую к видеокарте если и получится, то регулировать скорость вращения последнего нет: слишком разные мощности на выходе. Референсные видеокарты оснащаются тангенциальным вентилятором (турбиной), сила тока которого порой составляет до 1.5 Ампера против 0.2 А у модели TY-140.
реклама
Несмотря на все предостережения, было решено проверить это и закрепить практикой. В комплекте Gelid как раз имелся переходник 4pin -> mini-4pin. Дополнительно было решено заменить сам коннектор, снятый с вертушек Gelid.

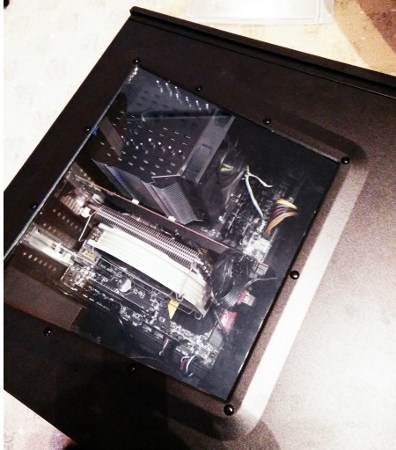

После всей проделанной работы устанавливаем нашу видеокарту в корпус с прозрачным окном из оргстекла.
Как и оказалось, ничего хорошего из этого не вышло. Вентилятор заработал на полную скорость, все утилиты рапортовали, что он работает при скорости вращения 1550 об/мин против максимальных 1200 об/мин, полученные ранее. А главное не заработала регулировка вертушкой, почему пришлось подключать ее к материнской плате и пока от этой идеи воздержаться.
Версия BIOS
Подчерпнув для себя немало важной информации, на том же ресурсе Overclock.net появилась команда в лице Insan1tyOne, The Stilt и других, которые решили править оригинальный BIOS видеокарты Radeon R9 390X, внося в него существенные изменения. Данное микропрограммное обеспечение уже имеет версию 1.8, а найти его можно по недвусмысленному названию «Modded R9 390X BIOS for R9 290/290X».
Участники данного проекта обещали повышение производительности, стабильности и в большинстве случаев решению проблем с черным экраном, который терроризировал некоторые экземпляры Radeon R9 290(X) с момента их выхода.

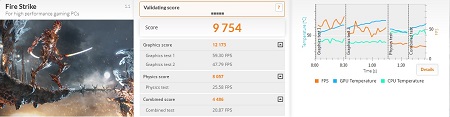

В качестве судьи выступил тест 3DMark, режим Fire Strike. Результаты оригинальной версии BIOS.

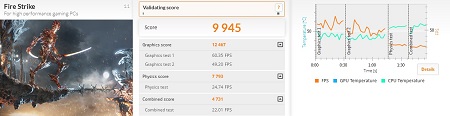

Теперь приведем результаты модифицированной версии микропрограммного обеспечения видеокарты Radeon R9 390X.
Немного выросло значение Graphics Score и Combined Score, слегка подросли показатели FPS. По этой причине было решено остановиться на новом BIOS, принесшем небольшой рост быстродействия.
