Тестовый стенд
Тестирование видеокарты Radeon R9 290X вкупе с системой охлаждения Thermalright Shaman проходило в составе следующей конфигурации:
- Материнская плата: MSI Z87 MPower;
- Процессор: Intel Core i5-4670K 4000 МГц (100 х 40, 1.176 В);
- Система охлаждения процессора: Thermalright Macho;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-10600 (DDR3-2133, 11-12-11-30, 2 x 8 Гбайта, двухканальный режим);
- Накопитель SSD: KingFast F8 256 Гбайт;
- Блок питания: Corsair CS650M, 650 Ватт;
- Корпус: Zalman Z9 U3 Black;
- Монитор: LG UltraWide 34UB67-B, 2560 x 1080.
Программное обеспечение:
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.1.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.2.0.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

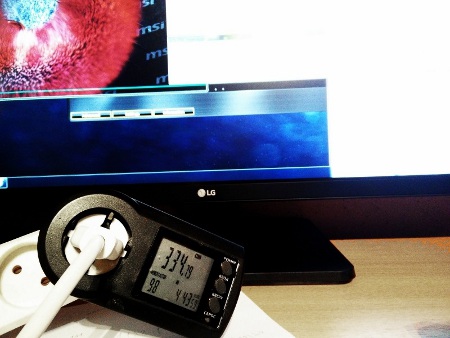

Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Скорость вращения вентилятора Thermalright TY-140 в режиме бездействия фиксировалась на отметке 400 об/мин, под нагрузкой – 900 об/мин.
Результаты тестирования
После работы по материалам, посвященным Radeon HD 7870, изучению всевозможных параметров, влияющих на производительность и нагрев, было решено повторить все то же самое с тестовой Radeon R9 290X.

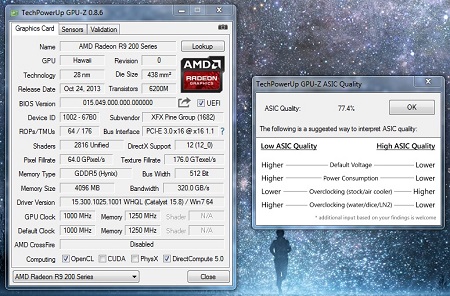

Приведем скриншот характеристик популярной утилиты GPU-Z.
реклама
Начнем с графика потребляемого электричества всего стенда в зависимости от версии микропрограммного обеспечения.
На выходе блока питания
GPU 1000 МГц; GDDR5 1250 (5000) МГц; напряжение 1.25 В
Включите JavaScript, чтобы видеть графики
Результаты довольно интересные, особенно в стресс-нагрузке FurMark. И стоит отметить подобные результаты достигнуты перепрошивкой BIOS и только.
Далее решено было заняться downvolting'ом - это понижением напряжения на GPU с целью уменьшения нагрева основных элементов, а также снижением энергопотребления видеокарты и ПК в целом.

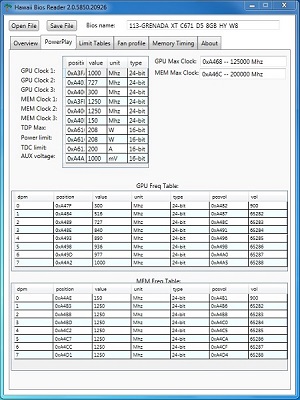

Я пользовался утилитой Hawaii Bios Reader.

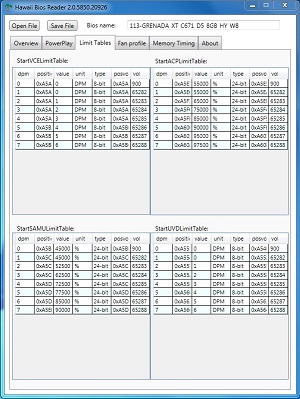

На видеокартах серии 290(Х)/390(Х) разработчиками использован механизм динамического изменения частоты и напряжения, которые поделены на 8 зон: DPM0-7. Все частоты ядра и видеопамяти прописаны, они разделены еще на шесть секций:
- Частота ядра (GPU Freq. Table) и напряжение;
- Частота памяти (MEM Freq. Table) и напряжение;
- Блок кодирования/декодирования видео (VCE) и напряжение;
- Универсальный видео-декодер (UVD) и напряжение;
- Блок безопасного управления активами (SAMU) и напряжение;
- Блок пересчета среднего энергопотребления (ACP) и напряжение.

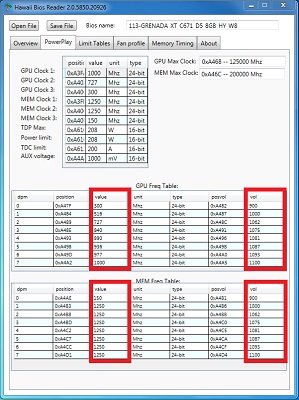

Нас интересуют два столбца – «value» и «vol». Первый отвечает за частоту ядра и памяти в разделах «GPU Freq Table» и «MEM Freq Table» соответственно, второй – за выставление конкретного значения напряжения, его надо указывать уже во всех шести секциях. Они делятся на следующие режимы:
- DPM0 активируется в простое видеокарты, 2D;
- DPM1-DPM6 – low3D;
- DPM7 – значение для 3D.

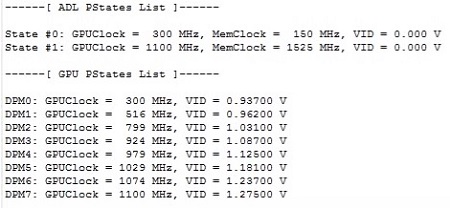

Если мы хотим прописать определенное напряжение, к примеру, для режима 2D, то во всех шести секциях DPM0 указываем нужное значение, к примеру 900, что будет соответствовать 0.9 В или 900 мВ. В остальных случаях стоят ASIC-значения 65282-65288, которые указывают определенную ячейку BIOS, где хранятся конкретные значения напряжений. Их можно посмотреть программой AIDA64: для этого на нижней строке состояния кликаем правой кнопкой мыши:
После чего утилита считает дамп и продемонстрирует конкретные результаты по каждой зоне. Они и есть наша отправная точка.

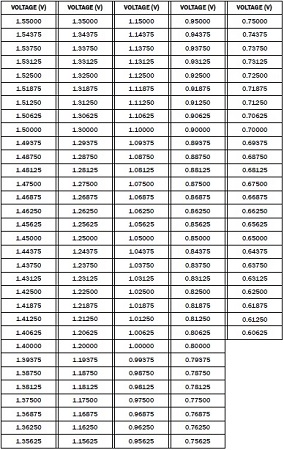

ШИМ-контроллер построен таким образом, что меняет напряжения с определенным шагом. В качестве значения можно указывать и свои цифры, однако лучше обратиться к таблице напряжений, взяв оттуда искомое.
реклама

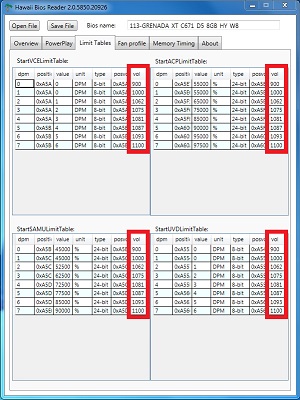

В итоге после нескольких тестов и проверки стабильности утилитой OCCT 4.4.1 (вкладка GPU: 3D, сложность шейдеров – 7) удалось добиться полной работоспособности. В качестве собственного примера привожу получившиеся результаты.
Многие модели R9 290(X) и 390(X) работают при номинальном напряжении 1.231-1.250 Вольт, что очень много, как говорится, с запасом. Благодаря современным технологиям оно динамически меняется и в среднем по показаниям программ мелькает в диапазоне 1.150-1.212 В. Что же дальше? Как показывает практика, его можно понизить до приемлемых значений, к примеру, один мой экземпляр смог стабильно работать при 1.150 В, другой – 1.1 В, и все при эталонной частоте 1000/1250 МГц по ядру и памяти соответственно. В последнем случае речь идет как раз о тестируемом сэмпле.
График потребляемого электричества всего стенда в зависимости от версии микропрограммного обеспечения и напряжения.
На выходе блока питания
GPU 1000 МГц; GDDR5 1250 (5000) МГц
Включите JavaScript, чтобы видеть графики
В конечном итоге это привело к уменьшению энергопотребления всей системы на 70-100 Вт, что просто превосходный результат! Более того, системе охлаждения самой видеокарты придется значительно легче в нагрузке, и в корпусе будет прохладнее.
Теперь посмотрим, как это сказалось на температурных показателях Radeon R9 290X с референсной пластиной и кулером Thermalright Shaman.
GPU 300 МГц; GDDR5 150 МГц
Температуры GPU, VRM1, VRM2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
GPU 1000 МГц; GDDR5 1250 (5000) МГц
Температуры GPU, VRM1, VRM2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
GPU 1000 МГц; GDDR5 1250 (5000) МГц
Температуры GPU, VRM1, VRM2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
