Выбираем видеокарту Nvidia GeForce GTX 950: обзор 15 моделей (страница 5)
реклама
MSI GeForce GTX 950 2GD5 OC
Описание на сайте производителя – ссылка.

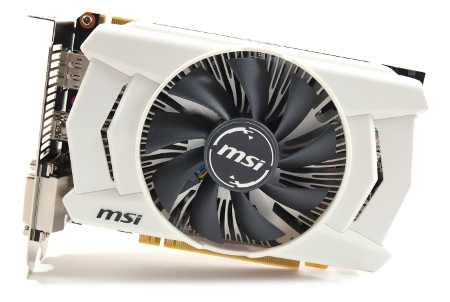

На фоне иных конкурирующих решений видеокарта MSI выделяется своим дизайном, не последнюю роль в котором играет белоснежный кожух. Диаметр вертушки составляет впечатляющие для данного класса устройств 90 мм. Иными словами, она закрывает добрую половину MSI GeForce GTX 950 2GD5 OC. А прорези в корпусе, судя по всему, подчеркивают игровое позиционирование модели.
При этом она отличается скромными размерами. В длину видеокарта вписывается в форм-фактор Mini-ITX (170 мм), в ширину – 111 мм. Будучи установленной в корпус, новинка перекроет два слота расширения. В номинале она потребляет 90 Вт, что позволяет MSI GeForce GTX 950 2GD5 OC обходиться одним шестиконтактным разъемом на краю печатной платы.
реклама

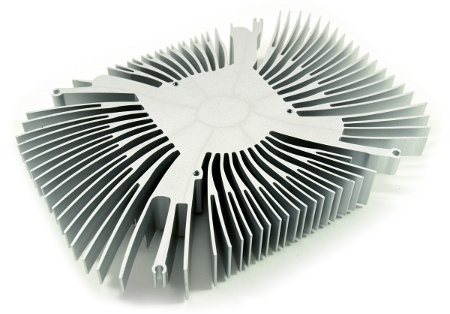

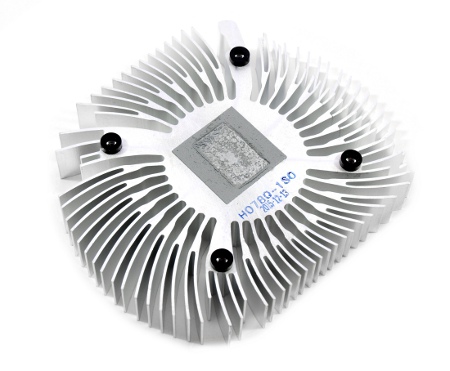

В роли основного охладителя выступает алюминиевый радиатор с расходящимися во все стороны ребрами, тепловые трубки отсутствуют. Подобные болванки мы видим почти на всех моделях GeForce GTX 950. Интереснее выглядит вентилятор типоразмера 90 мм. Это модель XY-D09015S компании IDCooler. На практике скорость вращения крыльчатки составляет 1500-3400 об/мин.
Собственный радиатор на подсистеме питания отсутствует, несмотря на наличие крепежных отверстий. Конечно, экономия экономии рознь, но поставить кусочек алюминия на зону VRM, который продлит срок службы видеокарты и снизит нагрев транзисторов, было бы кстати.

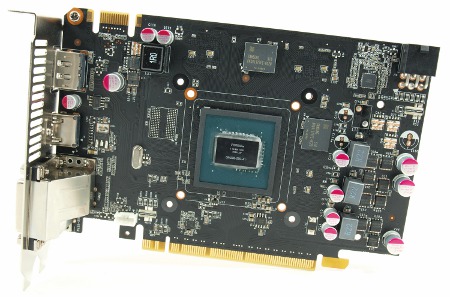

Модель MSI GeForce GTX 950 2GD5 OC построена на укороченном текстолите черного цвета. Длина печатной платы составляет 170 мм. Интересен тот факт, что подсистема питания вынесена в переднюю часть видеокарты ближе к разъему дополнительного питания. Нечто похожее мы видели на GeForce GTX 460 и некоторых версиях GTX 750.
Подсистема питания выполнена по рекомендованной схеме «3+1», где три фазы питания отводятся для графического процессора, одна – для видеопамяти. Левее нашел пристанище ШИМ-контроллер uP1608PK.
Повышение тактовых частот на MSI GeForce GTX 950 2GD5 OC оказывается скромным – с 1026 МГц до 1076 МГц для графического ядра (в режиме Boost – с 1178 МГц до 1253 МГц). Видеопамять работает на эталонной частоте. Рабочее напряжение – 1.162 В.
Положение исправляет ручной разгон, который при повышении Power Limit до 120%, демонстрирует отличный результат. Удалось «завести» модель MSI при частоте ядра 1251 МГц (режим Boost – 1428), в приложениях она доходила до 1516 МГц. Отличные результаты, сопоставимые с другими видеокартами. Видеопамяти покорилась и вовсе 2103 МГц.
реклама
В итоге за небольшими габаритами скрывается интересная модель, рассмотренная нами в материале «Обзор и тестирование видеокарты MSI GeForce GTX 950 2GD5 OC».
Palit GeForce GTX 950 StormX Dual
Описание на сайте производителя – ссылка.

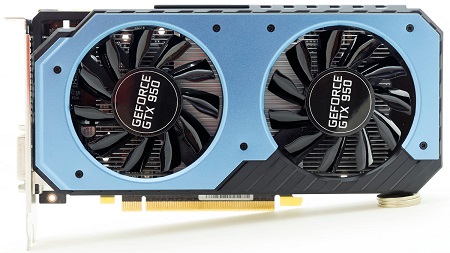

Внешний дизайн модельного ряда серии неоднократно менялся, и этот раз не стал исключением. Весь кожух системы охлаждения накрывает синяя металлическая пластина, за которой проглядывается рельефный рисунок. В последнее время сочетание синего и черного цветов стало популярным у многих производителей, в том числе и у компании Palit.
За новым дизайном печатной платы последовала и переработка задней панели с видеовыходами, которая отличается от эталонной с одним DVI-I, тремя DisplayPort и одним HDMI. Неизменным остался один шестиконтактный разъем дополнительного питания.

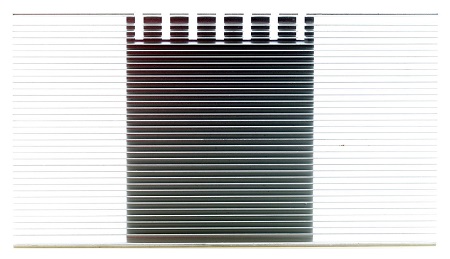

Для Palit GeForce GTX 950 StormX Dual выбрана простая схема охлаждения, состоящая из элементарного радиатора без тепловых трубок с парой 75-миллиметровых вентиляторов. Габариты системы охлаждения почти совпадают с размерами печатной платы. Конструкция изящна и проста.
Два 75 мм вентилятора с прогрессивной формой лопастей спроектированы для подачи максимального объема воздуха на сниженных оборотах. Скорость вращения составляет 0-2900 об/мин. Правда, помимо GPU им надо умудриться доставить живительные потоки и к зоне VRM, которая обходится без радиатора вообще.
PCB производства Palit всегда основывались на собственных разработках. Компания взяла за основу печатную плату GTX 960 и немного ее упростила. Под нож попала фаза питания GPU. Вместо четырех оставили всего три. Устройство управления фазами GPU – NCP81174. ШИМ-контроллер распространенный, поддерживается сторонними утилитами и достаточно простой.
Модель Palit GeForce GTX 950 StormX Dual изначально поставляется с заводским разгоном. Тактовая частота ядра была увеличена с 1024 МГц до 1064 МГц (в режиме Boost до 1241). Видеопамять работает на номинальной частоте 1653 МГц.

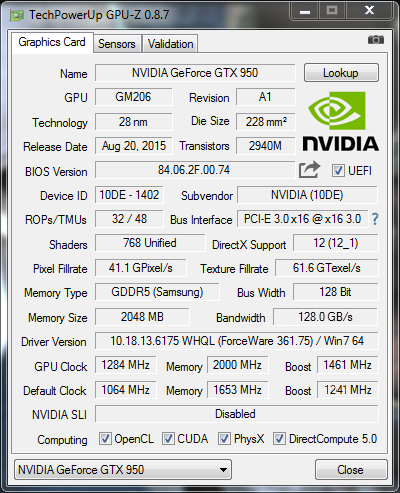

Подобное положение вещей исправляется очень просто – ручным разгоном. Удалось повысить общий результат до отметки в 1284 МГц по ядру и 2000 МГц по памяти, в игровых приложениях тактовая частота и вовсе была 1533 МГц.
реклама
Более подробно с этой версией вы можете познакомиться в материале «Обзор и тестирование видеокарты Nvidia GeForce GTX 950: билет в средний класс».
Palit GeForce GTX 950 StormX
Описание на сайте производителя – ссылка.

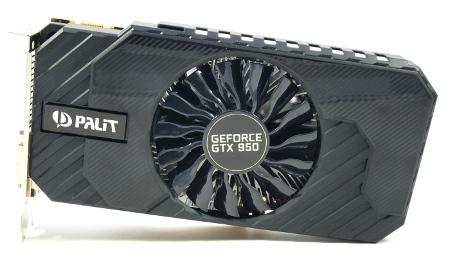

Несмотря на скромный внешний дизайн Palit GeForce GTX 950 StormX, в кожухе системы охлаждения угадываются черты линейки JetStream, которой она обязана своему появлению. Это не последние общие элементы.
На видеокарте Palit GeForce GTX 950 StormX используется пятнадцатилопастный фирменный вентилятор, диаметр крыльчатки которого составляет 90 мм, а на ротор нанесена наклейка используемой серии.
Совершенно скромные по современным меркам аппетиты позволяют использовать для питания Palit GeForce GTX 950 StormX помимо разъема PCI-e один шестиконтактный разъем.
Радиатор представляет собой обычную алюминиевую болванку с расходящимися в разные стороны пластинами. За активное охлаждение отвечает 90 мм вентилятор, получивший непривычное основание для крепления к кожуху. В будущем при смене данной вертушки могут возникнуть проблемы.
Сама модель изготовлена известной компанией FirstD, маркировка FD9015H12S. Скорость вращения крыльчатки составляет 800-2500 об/мин. Подсистема питания открыта и обдувается прямыми потоками воздуха, нагнетаемого вентилятором. Какого-либо радиатора здесь не предусмотрено.

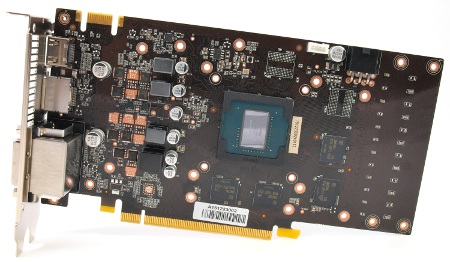

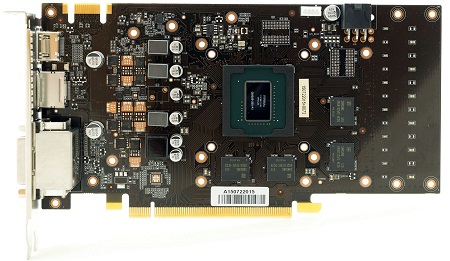

Видеокарта Palit GeForce GTX 950 StormX построена на оригинальной печатной плате коричневого цвета. Компоновка элементов соответствует модели GeForce GTX 960, зона VRM вынесена ближе к видеовыходам. Что касается элементной базы, то разработчики не стали использовать фирменные DrMOS микросхемы, да и дроссели распаяны самые обычные.
Подсистема питания, как и в случае с GeForce GTX 960, унаследовала те же принципы, и функционирует по схеме «3+1», где три фазы отводится на графический процессор и одна – на видеопамять. Управление и регулировка напряжением осуществляется микросхемой NCP 81174, распаянной с обратной стороны текстолита печатной платы.
Штатные частоты Palit GeForce GTX 950 StormX составляют 1026 МГц по ядру (в режиме Boost – 1190 МГц) и 1650 МГц по памяти, что соответствует эталонным значениям. Напряжение – 1.193 В.

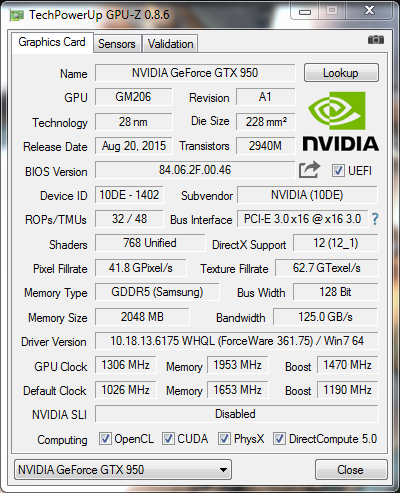

Видеокарты GeForce последних поколений отлично разгоняются, и это известный факт. Не подвел и наш экземпляр. Частота ядра была повышена до 1306 МГц (Boost – 1470 МГц), видеопамяти – до 1950 МГц.
Видеокарта Palit GeForce GTX 950 StormX была рассмотрена нами одной из первых. С ее обзором вы можете ознакомиться, перейдя по этой ссылке.
