Выбираем видеокарту Nvidia GeForce GTX 950: обзор 15 моделей (страница 2)
реклама
ASUS GeForce GTX 950 Strix
Описание на сайте производителя – ссылка.

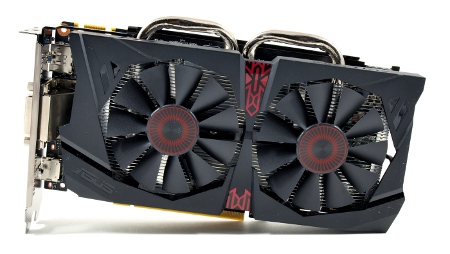

Видеокарта ASUS GeForce GTX 950 Strix это один из представителей оригинального «совиного» семейства, который обладает теми же достоинствами, что и старшие версии. Внешний вид модели GeForce GTX 950 выполнен в черном стиле, начиная с текстолита печатной платы и кожуха системы охлаждения, и заканчивая такой мелочью, как защитные колпачки на разъемах. Иные цветовые элементы в этом темном царстве реализованы красными вставками на роторы вентиляторов и в центр кожуха кулера.
Подобный дизайнерский ход напоминает очертания неясыти (Strix в переводе с латинского). Как и любая сова, данная птица обладает хорошим ночным зрением и крупными глазами, смотрящими вперед. Здесь эту роль играют два 77 мм вентилятора.
Дополнительное питание помимо разъема PCI-Express осуществляется при помощи одного шестиконтактного коннектора. Он оснащен светодиодами, которые сигнализируют о подключении провода, неисправности или же отсутствии питания.
реклама

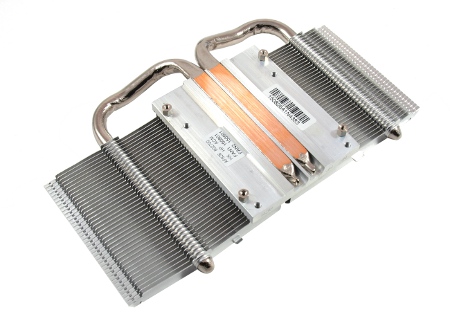

Охладитель представляет собой односекционный радиатор, набранный несколькими десятками алюминиевых ребер. Все они пронизаны двумя тепловыми трубками диаметром 8 мм, что положительно сказалось на его эффективности.
«Глаза» совы исполнены компанией Everflow, модель T128010SH. Что мы знаем о производителе? Вентиляторы данного вендора известны оптимальным соотношением создаваемого потока и уровня шума, оставаясь достаточно тихими вплоть до 2000 об/мин. Общий диапазон скорости вращения крыльчатки составляет 0-3500 об/мин.
При изучении подсистемы питания понимаешь, что радиатор силовой части отсутствует, однако предусмотрена опорная рамка, которая крепится к одной из сторон печатной платы и задней интерфейсной панели.

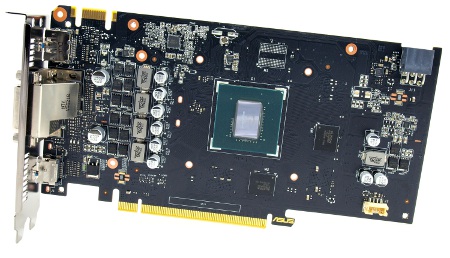

Детальное рассмотрение не выявило совпадений с другими моделями компании ASUS. Что ж, тем интереснее изучить новинку. Неплотная разводка печатной платы ASUS GeForce GTX 950 Strix OC вызвана узкой шиной видеопамяти. Длина PCB составляет 215 мм.
В силовой части видеокарты используются качественные элементы, соответствующие технологии Super Alloy Power. Они способны обеспечивать стабильную работу при высоких нагрузках и обладают повышенным сроком службы.
Референсное исполнение предполагает использование трех фаз питания графического процессора. Инженеры же решили усилить зону VRM и довели общее число мосфетов до четырех. Управление осуществляется ШИМ-контроллером uP1608TK производства компании uPI Semiconductor.
реклама
Видеокарта ASUS GeForce GTX 950 Strix отметилась заводским разгоном: частота ядра была поднята с 1026 МГц до 1140 МГц (в режиме Boost – до 1329 МГц), видеопамять же не тронута и функционирует при 1650 МГц, напряжение питания 1.2 В.
После всех манипуляций с программами разгон составил 1240 МГц и 1978 МГц соответственно, что сопоставимо со среднестатистическими результатами других моделей GeForce GTX 950. Отличия кроются в том, что подобные значения достигнуты с менее выраженным уровнем шума.
Представитель линейки Strix не подвел свои собратьев, более подробно о нем в материале «Обзор и тестирование видеокарты ASUS GeForce GTX 950 Strix OC: маленький совенок».
EVGA GeForce GTX 950 FTW ACX 2.0
Описание на сайте производителя – ссылка.

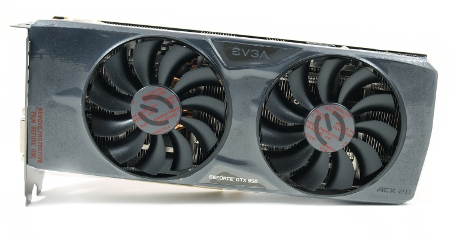

На фоне своих собратьев модель EVGA GeForce GTX 950 FTW ACX 2.0 отличается большими габаритами. Ее длина составляет 268 мм, ширина – 112 мм. За двумя вентиляторами диаметром 92 мм просматривается радиатор с поперечным расположением пластин.
Одна из отличительных черт видеокарты – наличие «бэкплейта» с обратной стороны текстолита. В передней части пластины компания в очередной раз напомнила о себе, нанеся наименование EVGA. При этом для обеспечения дополнительного питания видеокарты используется один восьмиконтактный разъем. Правее можно рассмотреть небольшой переключатель-тумблер для смены микропрограммного обеспечения между двумя микросхемами.

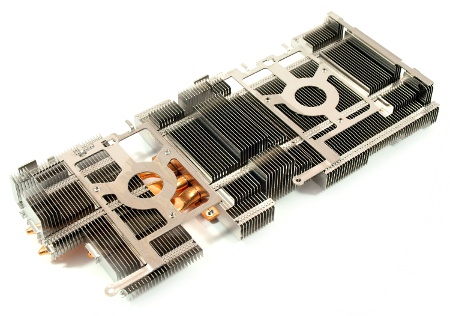

Охладитель выполнен в виде двухсекционного радиатора, который набран алюминиевыми пластинами сложной формы. Разработчики постарались использовать все свободное пространство под кожухом. А для повышения эффективности системы охлаждения тепловые трубки припаяны к ребрам. В основе кулера лежат три толстых 8 мм тепловых трубки. Они не разведены по ребрам, а пролегают в центре всего радиатора, образуя римскую цифру III.
Вентиляторы с изогнутой крыльчаткой компании Power Logic нам хорошо известны и повсеместно встречаются на моделях EVGA. Диаметр крыльчатки составляет 87 мм, маркировка PLA09215B12H, скорость вращения находится в диапазоне 0-3500 об/мин.

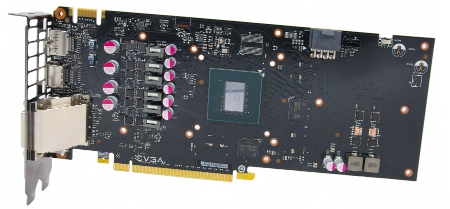

В отличие от референсной печатной платы, видеокарта построена силами инженеров на PCB собственной разработки. В модели используется качественная элементная база, например, танталовые конденсаторы и транзисторы типа DirectFET.
Шесть удвоенных фаз отвечают за питание ядра, две – за питание памяти. Данная схема реализации отличается от привычной оригинальной «3+1», что положительным образом сказывается на разгонном потенциале и пониженном нагреве в связи с перераспределением энергии. В качестве ШИМ-контроллера используется NCP81174 – классика недорогих моделей.
реклама
В случае версии EVGA заводское повышение базовых частот составляет до 1203 МГц по ядру (против 1024 МГц), в режиме Boost – 1405 МГц при напряжении 1.181 В (против 1188 МГц). Частота памяти практически равна референсной – 1653 МГц.
Для разгона зафиксируем скорость вращения крыльчаток вентиляторов при 65% (2250 об/мин), повысим значение Power Limit до максимума, напряжение увеличим на 100 мВ. Эти действия благотворно сказываются на тактовых частотах видеокарты. Ядро функционирует при 1283 МГц (Boost – 1485 МГц), доходя в играх до 1560 МГц; память работает на 2038 МГц.
Самая старшая модель EVGA GeForce GTX 950 уже побывала в нашей лаборатории. С более детальным обзором вы можете ознакомиться в материале «Обзор и тестирование видеокарты EVGA GeForce GTX 950 FTW ACX 2.0».
Gigabyte GeForce GTX 950 OC
Описание на сайте производителя – ссылка.
Модель Gigabyte GeForce GTX 950 OC представлена разработчиками как самая доступная версия среди прочих видеокарт данной серии. Но и она не обделена вниманием и качеством изготовления.

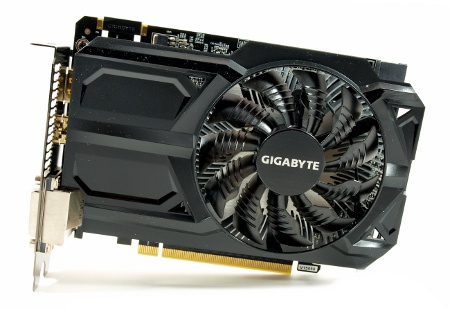

Основные изменения в дизайне новинки сводятся к кожуху системы охлаждения с декоративными выемками и линиями. Центральное место отводится единственному вентилятору, диаметр которого составляет 90 мм. На ротор нанесена наклейка с наименованием компании-производителя.
Дополнительное питание обеспечивается одним шестиконтактным разъемом на краю печатной платы.
Теплорассеиватель представлен незамысловатым алюминиевым радиатором с ребрами в виде расходящихся лучей. Из недостатков отметим малую толщину кулера.
За активную часть СО отвечает вентилятор с диаметром крыльчатки 88 мм. Это модель PLA09212S12H, изготовленная компаний Power Logic, которую можно встретить на многих видеокартах. Скорость вращения крыльчатки составляет 1500-3200 оборотов в минуту.

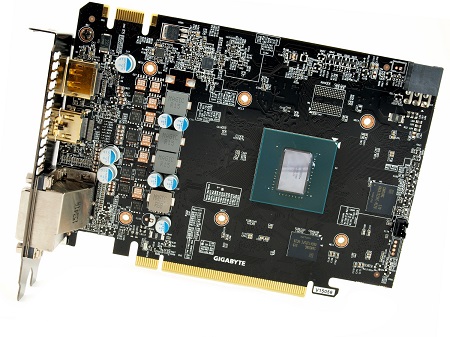

Видеокарта Gigabyte GeForce GTX 950 OC построена на черной печатной плате. Ее размеры сопоставимы с материнскими платами форм-фактора mini-ITX, поэтому применяется плотный монтаж навесных элементов, особенно это касается обратной части.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
Подсистема питания построена по схеме «3+1», где три фазы отводятся на графический процессор и одна – на видеопамять. Данная формула рекомендуется самой компанией Nvidia и используется всеми производителями за редким исключением. Все это регулируется знакомым ШИМ-контроллером NCP81174, поддерживающим регулировку напряжения на GPU.
Для версии Gigabyte GeForce GTX 950 OC разработчики немного повысили тактовые частоты, так что можно говорить о заводском разгоне. Правда, он не настолько уж и значителен: частота ядра составляет 1064 МГц против эталонных 1024 МГц, частота видеопамяти не тронута и равняется 1650 МГц. Рабочее напряжение – 1.193 В.

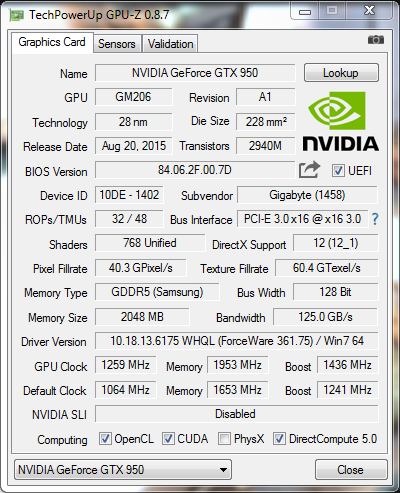

Несмотря на скромные габариты, видеокарта способна удивлять. В этом плане модель Gigabyte GeForce GTX 950 OC почти настигает своих старших братьев, ведь планку частоты ядра удалось поднять до 1259 МГц, видеопамяти – до 1950 МГц. В режиме Boost графический процессор функционировал при 1473 МГц.
Для тех, кто заинтересовался компактным решением для своего HTPC, рекомендуем к прочтению материал «Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 OC».
