Gigabyte GeForce GTX 950 WindForce 2X
Описание на сайте производителя – ссылка.
Следующей моделью в арсенале Gigabyte является видеокарта с фирменной системой охлаждения Windforce 2X. Ускоритель добротно выглядит за счет применения кожуха с острыми углами и вырезами по периметру. Кулер оснащен двумя 77 мм вентиляторами, которые немного выходят за часть текстолита.
Помимо разъема PCI-Express дополнительное питание осуществляется посредством одного шестиконтактного коннектора на краю печатной платы.
реклама

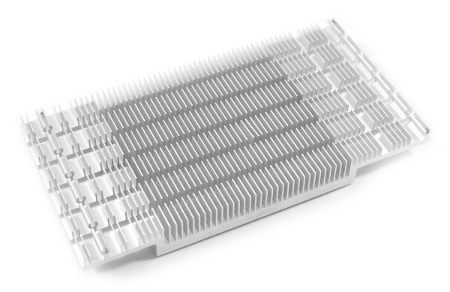

Охладитель представляет собой алюминиевый радиатор с оребрением по всей поверхности для повышения полезной площади рассеивания тепла. В передней и задней части предусмотрены пропилы для циркуляции воздуха и обдува печатной платы.
В качестве вентиляторов используются устройства компании Power Logic, модель PLD08012S12H, характеристики 12 В и 0.25 А. Скорость вращения настроена разработчиками Gigabyte и составляет 1600-3150 об/мин.

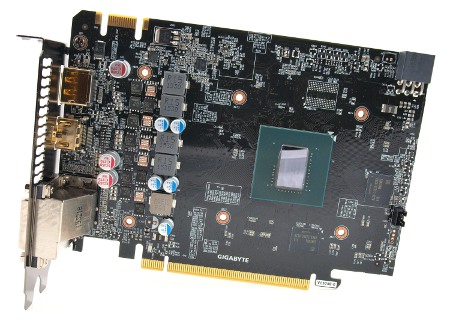

Видеокарта Gigabyte GeForce GTX 950 WindForce 2X построена на той же печатной плате, что и модель Gigabyte GeForce GTX 950 Mini. Изменения кроются лишь в распайке большего числа силовых транзисторов и фаз.
Применяемая элементная база соответствует концепции Ultra Durable VGA. Она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания. Здесь стоит отметить, что модель WindForce 2X является одной из немногих, которая построена по такой схеме, обычно производители пускают под нож одну фазу, и итоговая схема выглядит как «3+1». За управление отвечает классический ШИМ-контроллер NCP81174.
Gigabyte GeForce GTX 950 WindForce 2X предлагает небольшой заводской разгон: частота ядра увеличена с 1024 МГц до 1102 МГц, в режиме Boost – с 1188 МГц до 1279 МГц. Частоты видеопамяти остались неизменными – 1650 МГц. Напряжение питания составляет 1.193 В.
реклама
Благодаря солидной системе охлаждения и удачному экземпляру рассматриваемая GeForce GTX 950 отлично разгоняется. Почти с первой попытки была взята планка в 1307 МГц по ядру и 1940 МГц по памяти. В тестах и играх частота GPU была еще выше и достигала 1584 МГц.
Модель Gigabyte GeForce GTX 950 WindForce 2X смогла продемонстрировать незаурядный характер. Не проходите мимо и почитайте на досуге статью «Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 WindForce 2X».
Gigabyte GeForce GTX 950 Xtreme Gaming
Описание на сайте производителя – ссылка.

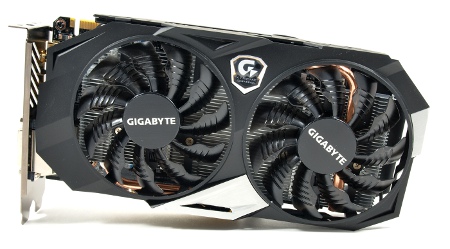

В первую очередь отметим строгий дизайн видеокарты Gigabyte. Два 90 мм вентилятора подчеркивают рельефный кожух системы охлаждения, который наделен прорезями на обеих гранях. С лицевой стороны разработчики нанесли логотип оверклокерской серии.
Размеры новинки по современным меркам скромные. Ее длина не превышает 227 мм, но на фоне остальных моделей этого класса Gigabyte GeForce GTX 950 Xtreme Gaming выглядит монстром. Непривычно наблюдать и «бэкплейт», нависающий над всей печатной платой. Применение пластины на столь компактном графическом ускорителе сомнительно, однако не лишено своих плюсов, среди которых защита PCB от посторонних предметов и прогиба текстолита.
Видеокарта оснащается восьмиконтактным коннектором дополнительного питания, что доводит верхнюю планку максимального энергопотребления с 150 Вт до 225 Вт. Линейка Gaming и без подсветки? Модель Gigabyte GeForce GTX 950 Xtreme Gaming оснащена цветной индикацией логотипа WindForce сбоку и двумя интересными подписями по краям – Silent и Stop, которые активируются в режиме простоя, когда вентиляторы выключены.

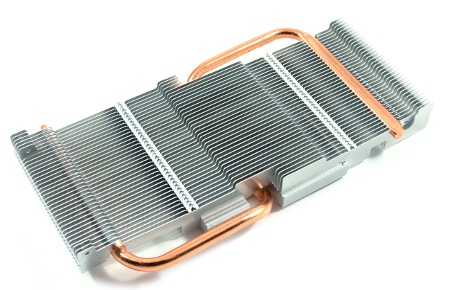

Основной радиатор представляет собой конструкцию из алюминиевого основания со специальными углублениями, в которые вставлены несколько десятков пластин. В основании радиатора разместилась одна 6 мм S-образная тепловая трубка, которая контактирует с графическим процессором.
В качестве активной части использованы вентиляторы компании Power Logic. Это модель PLA09215S12H, которая отлично себя зарекомендовала и используется производителями повсеместно. Скорость вращения составляет 0 – 3500 об/мин.
Одной из приятных особенностей модели Gigabyte GeForce GTX 950 Xtreme Gaming является радиатор силовой части.

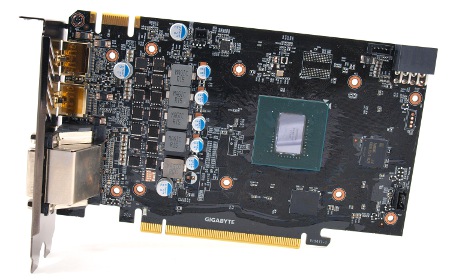

Новинка построена на печатной плате черного цвета. Мне не удалось распознать унификацию и определить, PCB какой модели досталась Gigabyte GeForce GTX 950 Xtreme Gaming. Будем надеяться, что перед нами новая разработка.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
реклама
Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания, что отлично от рекомендаций инженеров Nvidia. За управление отвечает классический ШИМ-контроллер NCP81174.

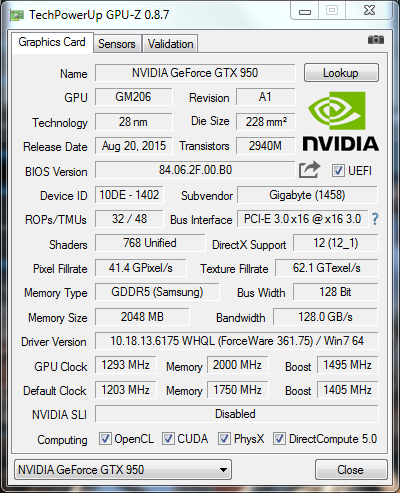

Когда речь заходит о высоком заводском разгоне, Gigabyte GeForce GTX 950 Xtreme Gaming есть чем похвастать. Разработчики решили обойти всех и увеличили как тактовые частоты ядра (с 1026 МГц до 1203 МГц), так и видеопамяти, что обычно происходит редко – она функционирует при 1750 МГц вместо положенных 1650 МГц. Рабочее напряжение слегка увечилось и составляет 1.212 В.
Оверклокерская версия GeForce GTX 950 выступила если не блестяще, то просто отлично! Покорить рубеж в 1.6 ГГц не удалось, но и без этого итоговый результат все равно впечатляет: частота ядра – 1293 МГц (Boost – 1495 МГц), в играх – стабильные 1583 МГц для GPU и 2000 МГц для памяти.
Любителям разгона на заметку – видеокарта Gigabyte GeForce GTX 950 Xtreme Gaming благосклонна к повышению напряжения, что позволяет добиться высоких значений. Подробнее о ней в материале «Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 Xtreme Gaming: уровнем выше».
Inno3D GeForce GTX 950 2GB Gaming
Описание на сайте производителя – ссылка.

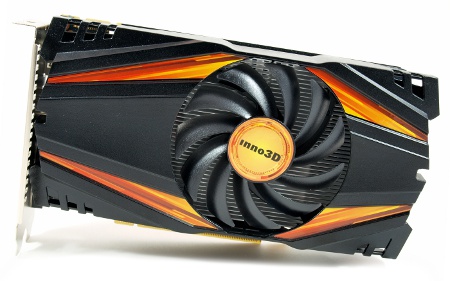

Перед нами простой пластиковый кожух с элементарным геометрическим рисунком, который хоть как-то приукрашивают желто-оранжевые наклейки. В центре расположился вентилятор 90 мм, на плечи которого ложатся основные задачи продува системы охлаждения. Не забыли разработчики и о логотипе компании-производителя на роторе.
Архитектура Maxwell оказалась очень энергоэффективной, а модель GeForce GTX 950 с урезанными блоками и подавно. В данном случае дополнительное питание осуществлено одним-единственным шестиконтактным коннектором, вынесенным на край печатной платы. Уровень TDP новинки оценен в 90 Вт.

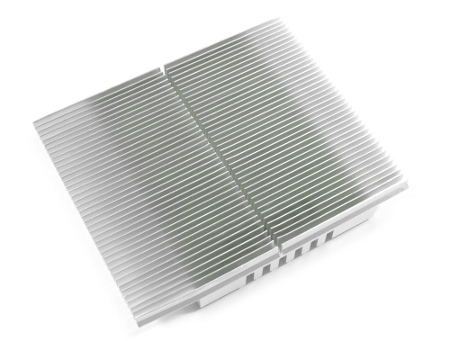

Охладитель представляет собой обычный алюминиевый радиатор с большим оребрением. По торцам предусмотрены пропилы для обдува вентилятором микросхем видеопамяти и печатной платы. Линия по центру необходима для отцентровки и более правильной установки кожуха системы охлаждения.
К сожалению, штатный вентилятор оказывается несъемным и крепится непосредственно к кожуху. Компания Inno3D не в первый раз сотрудничает с ColorFul, которая предоставляет ей свои модели. Перед нами CF-12915S, скорость вращения крыльчатки составляет 0-3000 об/мин.

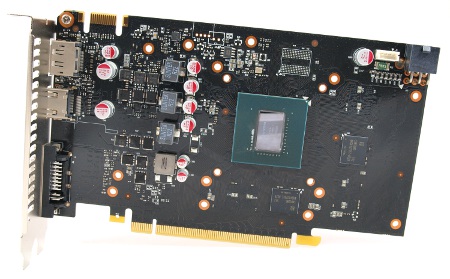

Компания Inno3D в очередной раз удивила меня тем, что ее модель GeForce GTX 950 2GB Gaming OC построена на референсном дизайне. Стоит напомнить, что сама Nvidia так и не выпустила видеокарту эталонного типа на рынок. Видимо, этих производителей связывают не только контракты по продаже одноименных графических ускорителей, но и поставки самих плат.
Сама видеокарта оборудована четырехфазным (3+1, GPU/Memory) стабилизатором питания, где распаяны все предусмотренные посадочные места под транзисторы и дроссели без возможности их наращивания в будущем и предоставления новой модели. За управление отвечает классический ШИМ-контроллер NCP81174.
С учетом приставки «Gaming» не вызывает удивления тот факт, что разработчики Inno3D решили поднять частотные характеристики модели. Видеокарта получила заводской разгон ядра с 1024 МГц до 1051 МГц, в режиме Boost – с 1188 МГц до 1228 МГц при напряжении 1.168 В. Частота памяти не тронута и составляет 1650 МГц.
Вначале я был удивлен тем фактом, что удалось достигнуть частоты ядра 1300 МГц (Boost – 1478), а в играх и вовсе 1588 МГц. Но, по-видимому, отсутствие радиатора зоны VRM дает о себе знать, и со временем видеокарта сбрасывает частоты, поэтому пришлось довольствоваться более скромными результатами – частоты ядра и видеопамяти составляют 1283 МГц и 1978 МГц соответственно.
Что ж, компания Inno3D умеет удивлять. Жаль только, ее бюджетная версия не относится к серии iChill и лишена продвинутой системы охлаждения. С полной версией материала вы можете ознакомиться по ссылке.
