Обзор и тестирование компактной материнской платы ASRock A68M-ITX

для раздела Лаборатория

Оглавление

Вступление

Как-то так сложилось, что решения класса Mini-ITX мы тестируем крайне редко. Особенно это касается платформы AMD. А зря. Ассортимент этой компании содержит такие решения, как APU, говоря более простым языком, процессоры с интегрированным графическим ядром. И не абы какой «затычкой», а вполне производительным. Да, нам не удастся поиграть в какие-то хиты последнего поколения, а также выставить настройки графики на максимальный уровень, но все же видеоядро AMD APU в состоянии доставить немало приятных минут игрового процесса.

Особенно это актуально при сборке очень компактных ПК, где важен буквально каждый миллиметр. И в такой ситуации достаточно производительное интегрированное графическое ядро, позволяющее нетребовательному игроману отказаться от установки дискретной видеокарты, является подарком небес. Именно для построения подобных систем и предназначена материнская плата ASRock A68M-ITX, с которой мы познакомимся благодаря нашему постоянному партнеру – компании Регард.

Обращает на себя внимание тот факт, что системная плата выполнена в новом дизайне ASRock – в оформлении используется сочетание черного, медного и серого. Это новая модель (первая и пока единственная версия BIOS датирована 4 марта 2016 года – два с половиной месяца назад), хотя, разумеется, не единственная – тот же дизайн печатной платы лежит в основе ASRock A88M-ITX/ac и A88M-ITX/ac R2.0.

195x206  22 KB. Big one: 945x1000  326 KB 195x206  21 KB. Big one: 933x999  344 KB 195x206  21 KB. Big one: 1000x1093  396 KB

По сути ASRock A68M-ITX, ставшая героем обзора, является наиболее упрощенной версией: набор системной логики AMD A68H вместо AMD A88X, не распаяны разъемы двух SATA и одного Mini-PCIe, отсутствует контроллер Wi-Fi. Иных отличий обнаружить не удалось.

Унификация на самом деле – это один из стандартных способов сократить себестоимость производства: процесс разработки печатной платы и последующего внедрения ее в производство требуют определенных капиталовложений. Из-за этого зачастую лучше создать одну эталонную плату, на основе которой можно выпустить несколько разных моделей, лишь варьируя установленные разъемы и контроллеры. Тем более что наборы системной логики AMD A68H и AMD A88X совместимы по своим выводам, несмотря на большую разницу в номинальных характеристиках.





Статус модели

Страница на сайте производителя: ASRock A68M-ITX.

Цены (на момент публикации):

  • 4000 рублей в московской рознице;
  • На Amazon отсутствует;
  • На Newegg отсутствует;
  • €41.60 (3040 рублей) на ComputerUniverse.

Технические характеристики ASRock A68M-ITX

Для начала приведем общую таблицу технических характеристик (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).

Параметр
ASRock A68M-ITX

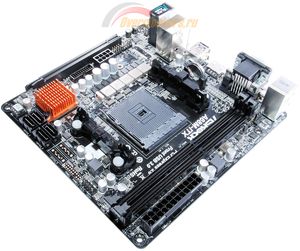

Материнская плата
300x251  24 KB. Big one: 1500x1256  350 KB

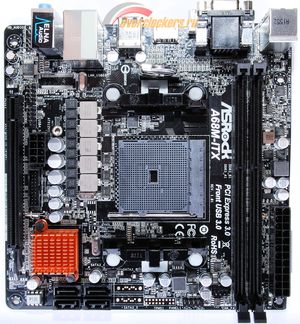

Лицевая сторона
300x324  43 KB. Big one: 1500x1619  634 KB

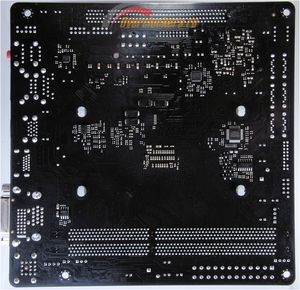

Тыльная сторона
300x290  32 KB. Big one: 1500x1450  421 KB
ПроцессорыAMD A4, A6, A8, A10, Athlon II
В исполнении Socket FM2 и Socket FM2+
Набор системной логикиAMD A68H «Bolton-D2H»
Оперативная память2 x DDR3 разъема DIMM
Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC)
Поддержка двухканального режима, AMD A.M.P. и Intel X.M.P.
Поддержка DDR3 1066 / 1333 / 1600 / 1866 / 2133 / 2400(OC)+ МГц
АудиоRealtek ALC887(до 8 каналов)
Сеть1 x Realtek RTL8111GR (10/100/1000 Mbit)
Слоты расширения1 слот PCI Express x16 3.0 (PCIE1), физически как x16
Поддержка графических тандемовAMD Dual Graphics
Дисковая подсистемаAMD A68H:
- 4 порта SATA2
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1.
USBAMD A68H:
- 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы)
- 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы)
Разъемы и прочий функционал на материнской плате1 x 24-pin ATX
1 x 8-pin ATX 12V
4 x SATA 6 Гбит/с
1 разъем для подключения вентиляторов системы охлаждения процессора (1 x 4-pin)
1 разъем для подключения дополнительного вентилятора (1 х 4-pin)
1 колодка лицевой панели корпуса
1 колодка аудиоразъемов корпуса
2 колодки USB 2.0/1.1 для подключения 4 портов
1 колодка USB 3.0/2.0/1.1 для подключения 2 портов
1 перемычка сброса настроек CMOS
Разъемы и прочий функционал на задней панели1 универсальный разъем PS/2 для подключения клавиатуры или мыши
1 разъем DVI-D
1 разъем D-Sub
1 разъем HDMI
2 порта USB 2.0/1.1
2 порта USB 3.0/2.0/1.1
1 сетевой порт RJ-45
3 аудиоразъема
Контроллер I/ONuvoton NCT5573D
BIOSОдна съемная микросхема флеш-памяти Winbond 25Q64FVAIQ 64 Мбит;
AMI EFI BIOS;
Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм305 x 184*
Форм-факторmini-ITX

*Размеры производителем не указываются и приведены по результатам фактического замера.

Упаковка и комплектация





450x373  36 KB. Big one: 1500x1243  224 KB

Упакована материнская плата в соответствии со своими размерами – в достаточно компактную коробку. Слово «достаточно» использовано не просто так, на самом деле коробка несколько больше, чем нужно. Однако при этом содержимое уложено так, что ничто не болтается и не перемещается.

Хотя особо в коробке болтаться и нечему, ибо вся комплектация – стандартный минимальный джентельменский набор из пары шлейфов SATA (коннекторы прямые, есть защелки), инструкции, DVD-диска с программным обеспечением и заглушки на заднюю панель корпуса системного блока.

396x450  39 KB. Big one: 1352x1539  246 KB
