Установка и совместимость

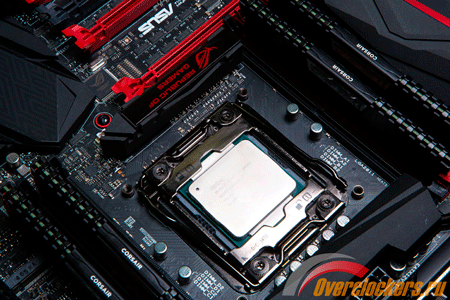

Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.

На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.

450x300 462 KB. Big one: 1500x1000 4098 KB

После сборки креплений нужно установить радиатор, прижав его специальной пластиной. Прижимная пластина фиксируется двумя винтами с помощью крестовой отвертки.

Thermalright Macho Direct

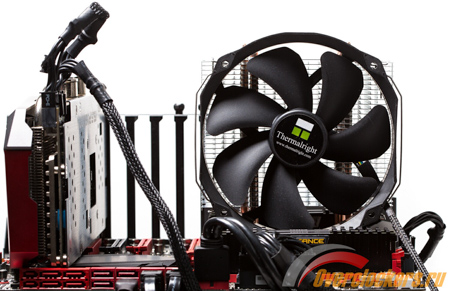

Несмотря на свои габариты, Thermalright Macho Direct довольно дружелюбна к окружающим ее элементам на материнской плате.

450x325 132 KB. Big one: 1500x1083 357 KB

450x291 116 KB. Big one: 1500x970 298 KB

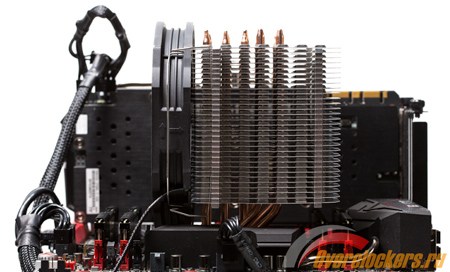

Нарекание вызывает только несовместимость с высокими радиаторами модулей оперативной памяти c правой стороны (для платформ LGA 2011 и LGA 2011-3). Для остальных платформ проблем с планками памяти вообще не возникнет.

450x272 103 KB. Big one: 1500x907 282 KB

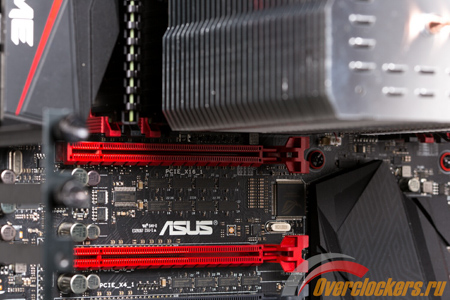

Отметим, что система охлаждения не перекрывает верхний слот PCI-e.

450x300 130 KB. Big one: 1500x1000 321 KB

Thermalright Macho 120 SBM

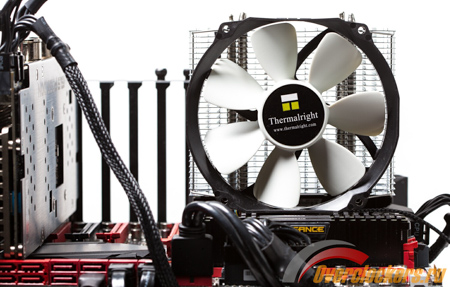

Ну а Thermalright Macho 120 SBM в свою очередь, несмотря на компактность, смотрится тяжелым.

450x319 140 KB. Big one: 1500x1064 376 KB

450x287 120 KB. Big one: 1500x955 284 KB

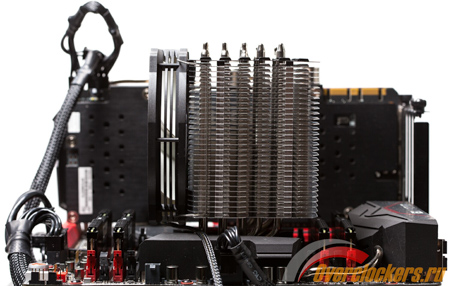

Вот тут есть небольшая непродуманность. Если сместить ребра относительно центра в сторону вентилятора, то с правой стороны исчезнет перекрытие одного слота памяти (для платформ LGA 2011 и LGA 2011-3). В случае остальных платформ никаких проблем в плане совместимости с высокими радиаторами модулей памяти не ожидается.

450x286 106 KB. Big one: 1500x952 287 KB

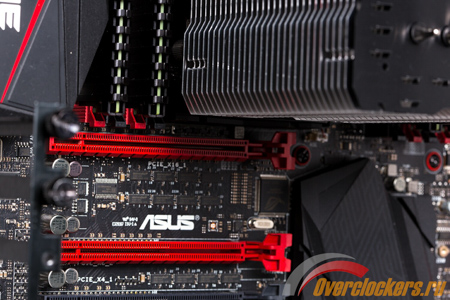

Как и в предыдущем случае, кулер не перекрывает верхний слот PCI-e.

450x300 137 KB. Big one: 1500x1000 337 KB

Технические характеристики и соперники

450x244 104 KB. Big one: 1500x813 281 KB

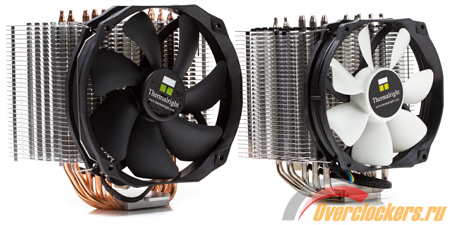

Теперь предлагаю оценить Thermalright Macho Direct и Macho 120 SBM вместе.

450x225 100 KB. Big one: 1500x751 281 KB

450x256 101 KB. Big one: 1500x853 286 KB

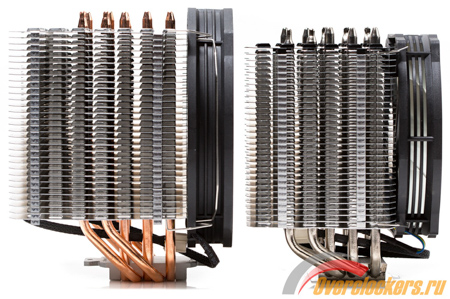

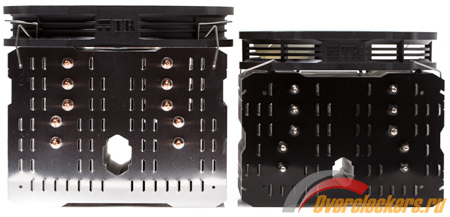

Приведенные фотографии хорошо отображают разницу в габаритах. Как уже упоминалось, Thermalright Macho 120 SBM меньше, но ненамного. Будто чуть уменьшили обычную версию Macho.

450x299 140 KB. Big one: 1500x995 428 KB

450x298 140 KB. Big one: 1500x993 468 KB

Параметры / Модель	Thermalright Macho Direct	Thermalright Macho 120 SBM	Thermalright Le Grand Macho	Thermalright Macho Zero	Thermalright HR-22
Габариты СО (ДхШхВ), мм	140 х 129 х 158	130 х 111 х 150	150 х 120 х 159	140 х 102 х 162	150 х 120 х 159
Масса, г	810	690	900	710	1120
Площадь рассеивания	~9 000	~6 750	~12 000	~9 000	~12 000
Типоразмер вентиляторов, мм	140 / 120	120	140 / 120	140 / 120	140 / 120
Тип конструкции	Башня	Башня	Башня	Башня	Башня
Количество секций, шт.	1	1	1	1	1
Ребра	Никелированный алюминий	Никелированный алюминий	Никелированный алюминий	Никелированный алюминий	Никелированный алюминий
Количество ребер	31	31	35	31	35
Расстояние между ребрами, мм	2.9	2.9	3.1	2.90	3.1
Толщина ребра, мм	0.4	0.4	0.4	0.4	0.4
Тепловые трубки, материал	Медь	Никелированная медь	Никелированная медь	Никелированная медь	Никелированная медь
Диаметр тепловых трубок, мм	6	6	6	6	6
Количество тепловых трубок	5	5	7	6	8
Основание, материал	Прямой контакт	C1100 чистая медь с никелевым покрытием	C1100 чистая медь с никелевым покрытием	C1100 чистая медь с никелевым покрытием	C1100 чистая медь с никелевым покрытием
