Внешний вид и особенности конструкции

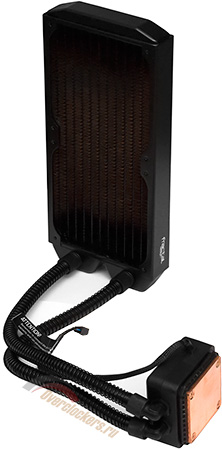

Взглянем на саму систему жидкостного охлаждения.
Внешне она очень схожа с моделью Kelvin S36. Конструкция состоит из двух элементов, соединенных шлангами. Как и предполагалось, основное различие между двумя СВО – размерность радиатора. С него и начнем.

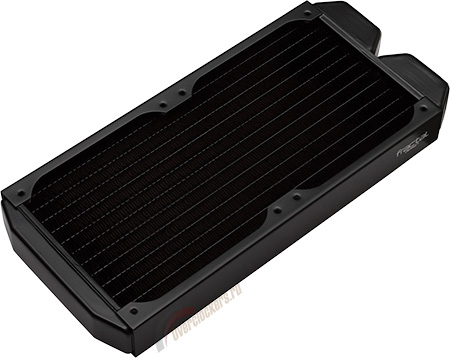

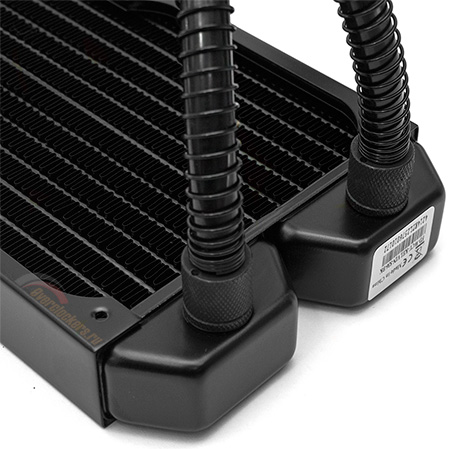

Радиатор выполнен из меди, что хорошо заметно по отсветам на фотографии (уточню, они видны только при сильном освещении, в обычных условиях радиатор просто черный). Это одна из главных фишек линейки Kelvin. Обычно серийные СВО оснащаются более дешевым и простым в изготовлении алюминиевым теплорассеивателем.
реклама
Данная модель называется NexXxoS ST30 Full Copper 240mm, она позаимствована из арсенала AlphaCool. Здесь и далее, как и в обзоре Kelvin S36, будут приводится ссылки на каталог немецкой компании.
Напомню, что в составе старшей модели используется трехсекционный NexXxoS ST30 Full Copper 360mm. В числовом индексе отражены типоразмер и количество вентиляторов: число 360 обозначает три 120 мм вертушки, 240 – две.
Логично предположить, что радиаторы одного производителя со столь схожими названиями окажутся близки по конструкции. Так и есть – отличие только в количестве секций. Длина двойного радиатора – 275 мм, тройного – 395 мм. Толщина – 30 мм, толщина рассеивающей части – 25 мм, масса – 970 и 680 г.

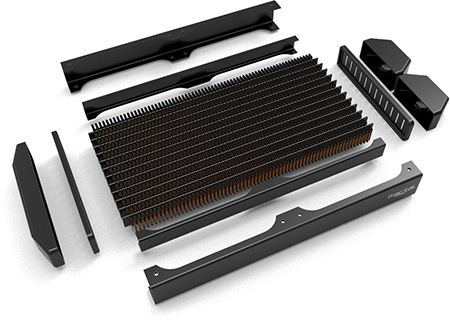

Из меди выполнена рассеивающая поверхность (двенадцать параллельных каналов и впаянная между ними лента), а вот рамка и крепежные элементы – стальные. На официальном сайте производитель демонстрирует вид радиатора перед сборкой:

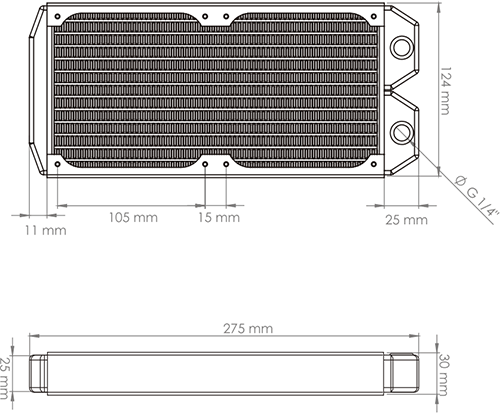

Там же приводится чертеж с указанием всех размеров. В данном случае это важно, поскольку пользователь получает возможность оценить совместимость СВО с различными корпусами.
реклама
Площадь рассеивающей поверхности – около 7 000 – 8 000 см2. В полтора раза меньше, чем у Nexxxos 360mm, используемого в составе Kelvin S36, но и такого показателя должно быть достаточно для охлаждения даже очень «горячих» процессоров.
Радиатор снабжен фитингами самого ходового типоразмера - G 1/4. Соединяются элементы конструкции с помощью гибких пластиковых шлангов диаметром 11 мм (внутренний диаметр 8 мм). Их длина в распрямленном состоянии – 320 мм. Для предотвращения перегибов используется стальная «пружинная» оплетка. До недавнего времени эти шланги тоже предлагались на сайте AlphaCool как самостоятельный продукт.

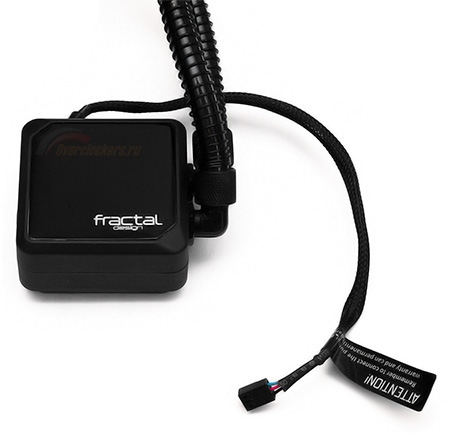

Теперь рассмотрим второй элемент СВО – водоблок, объединенный с помпой.

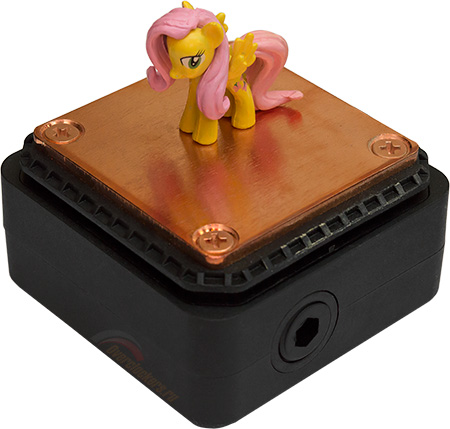

По конструкции он совершенно не отличается от того, который устанавливается на Kelvin S36. Внешние размеры – 69 х 69 мм (без учета фитингов), полная высота (от подошвы основания до крышки) – 40 мм. На одной из боковых граней расположено заправочное отверстие с крышкой под ключ-шестигранник. Здесь использованы поворотные фитинги, что уменьшает перегиб шлангов при установке системы.
В качестве придирки отмечу, что для контроля уровня жидкости и заправки СВО водоблок необходимо снять с материнской платы, что неудобно. Впрочем, вряд ли стоит требовать от серийного продукта наличия расширительного бачка и прочих атрибутов «самосборных» систем. Достаточно вспомнить, что у большинства конкурентов Kelvin контур вообще «запечатан» наглухо.
Водоблок с медным основанием выполнен по микроканальной схеме.

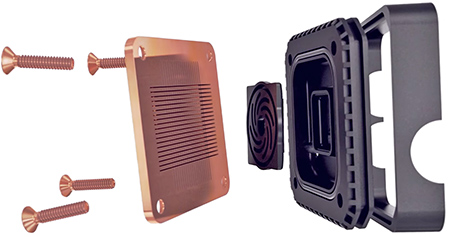

В каталоге AlphaCool нет моделей со встроенной помпой. Однако можно отметить, что основание с 28 пересекающимися каналами здесь точно такое же, как у популярных водоблоков серии XP3 Light. Присутствует и дополнительная пластина-«рассекатель», обеспечивающая равномерное поступление жидкости.
При описании модели Kelvin S36 были претензии по поводу качества обработки основания водоблока. На нем просматривались странные «потертости», грязь и следы окисления. Здесь ситуация лучше, хотя зеркальная полировка вновь отсутствует. Видимо, на этот раз нам больше повезло с тестовым экземпляром.
Как и в прошлый раз, отпечаток процессора получился очень качественным и равномерным. «Горб» в центре почти незаметен. Размерность основания – 56 х 56 мм, но при этом стоит учитывать, что по углам расположены винты.

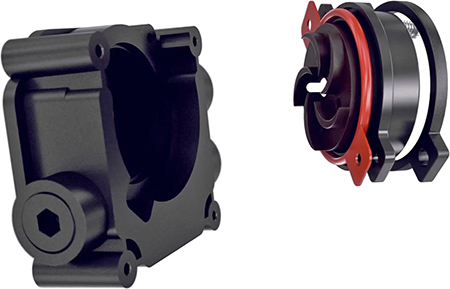

Водоблок объединен с помпой. Это базовая модель AlphaCool DC-LT , которую также можно заказать отдельно.
реклама
По данным производителя, при максимальной скорости вращения ротора (2400 об/мин, напряжение питания 12 В) производительность помпы достигает 72 л/ч, высота подъема воды – до 1 м, энергопотребление – 3.2 Вт. В конструкции использован керамический подшипник, для которого заявлен весьма высокий ресурс – 50 000 часов.
При подключении помпы через комплектный переходник с резистором напряжение питания снижается до 9 В, скорость вращения в этом случае составляет ~2050-2100 об/мин. В ходе тестов было выяснено, что ее можно уменьшить еще сильнее – до ~1500 об/мин. Однако, для этого понадобится регулятор-«реобас» или продвинутая материнская плата, поскольку помпа снабжена трехконтактным разъемом питания.
Напоследок – о вентиляторах. Здесь ситуация интересная: эта модификация СВО оказалась укомплектована новыми вертушками, отличными от тех, которые мы видели в обзоре Kelvin S36. Они маркированы как GP-12 PWM.

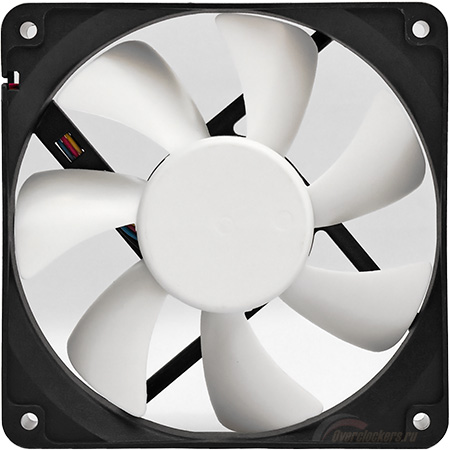

Использование этих вентиляторов – отличительная черта обновленных версий продуктов линейки Kelvin. Перед нами так называемая «вторая версия» (v.2) модели S24. А вот рассмотренная S36 была ранней модификацией, укомплектованной вентиляторами с маркировкой FD-FAN-SSHP-120. Они выглядели вот так:
Нетрудно заметить, что форма крыльчатки значительно изменилась, хотя количество лопастей осталось тем же. По заявлению компании, новые вертушки заметно производительнее старых. Так, на максимальных оборотах GP-12 PWM обеспечивает поток 87.6 CFM (кубических футов в минуту) при статическом давлении 2.3 мм H2O. Аналогичный показатель для FD-FAN-SSHP-120 – 64.2 CFM.
Впрочем, во многом это обусловлено не каким-то «колдовством» с формой крыльчатки, а банальным повышением оборотов. Новый вентилятор может раскручиваться до 2000 об/мин, а старый только до 1700 об/мин. Еще важнее, что GP-12 PWM можно значительно замедлить при PWM-регулировке – до 500 об/мин против 800 об/мин. Эта разница заметна на слух. В предыдущем обзоре как раз отмечалось, что Kelvin S36 не хватает возможности «задушить» вертушки еще сильнее, так как система отлично справлялась с охлаждением процессора даже на минимальных оборотах. О типе подшипника не сообщается, но для вентилятора заявлен достаточно высокий ресурс – 40 000 часов.
Итак, конструктивно модель Kelvin S24 почти не отличается от старшей S36. По сути, разница только в размерности радиатора и количестве комплектных вертушек. Отдельно отмечу отличия второй версии СВО от первой (они общие для всех трех устройств линейки Kelvin, так как модернизация была проведена одновременно). Это новые вентиляторы с расширенным диапазоном оборотов и наличие в комплекте «замедляющего» резистора для подключения помпы – и то, и другое должно способствовать снижению уровня шума.
