Установка
Процесс установки совпадает с описанным в обзоре Kelvin S36, он очень прост, так что давайте кратко перечислим те же этапы и чуть подробнее остановимся на вопросе монтажа двухсекционного радиатора.
Крепежный набор для платформ Intel уже демонстрировался при рассмотрении комплекта поставки.
Ниже показан процесс установки для процессорных разъемов Intel LGA 1155, 1156, 775. На системах AMD AM/FM и Intel LGA 2011 не требуется использование упорной крестовины («бэкплейта»).
реклама
Первый шаг – установка крепежной рамки на основание водоблока. Она состоит из двух частей, которые надо «вдвинуть» в специальную выемку. Половины рамки снабжены особыми выступами-крючками и соединяются между собой с характерным щелчком. При разборке системы мне удалось снять рамку, но это было непросто – соединение получается очень прочным.

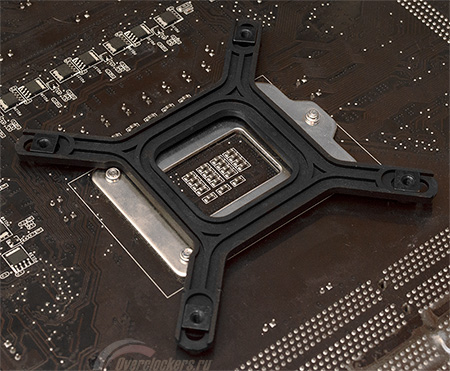

Второй шаг – расположить упорную крестовину на обратной стороне материнской платы. Для этого необходимо подобрать правильное положение «гаек», заранее вставленных в проушины. Для LGA 1155/1156 подходит среднее положение.
После этого удобнее всего перевернуть системную плату вместе с «бэкплейтом» и расположить ее на ровной поверхности – гайки закреплены в проушинах и их не нужно удерживать при закручивании.
Далее необходимо подготовить винты, надев на них специальные пружины.

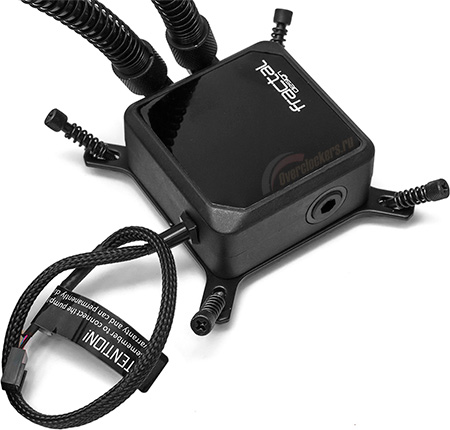

В таком виде, как показано на снимке, устанавливать водоблок неудобно, так что производитель рекомендует зафиксировать винты дополнительными гайками (они есть в комплекте).
реклама
Далее все просто: наносится термопаста, крепежные винты вкручиваются в гайки, расположенные на упорной крестовине. Ограничителями выступают пружины. Не следует закручивать винты до их полного сжатия – когда витки ложатся друг на друга, лучше остановится за пол-оборота до этого; пружины достаточно жесткие для обеспечения хорошего контакта.
На нашей материнской плате водоблок можно разместить только двумя способами, в остальных случаях мешают радиаторы VRM. В инструкции производитель рекомендует именно такое расположение, как показано выше – фитинги повернуты к модулям оперативной памяти. Отмечу, что они выступают за пределы корпуса водоблока на 20 мм.

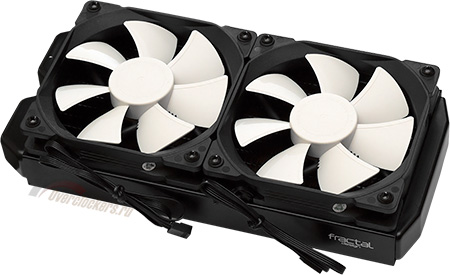

Установка вентиляторов производится с помощью длинных винтов. Толщина «бутерброда», показанного на фотографии, составляет ~56.5 мм.
Сам радиатор крепится к корпусу короткими винтами.

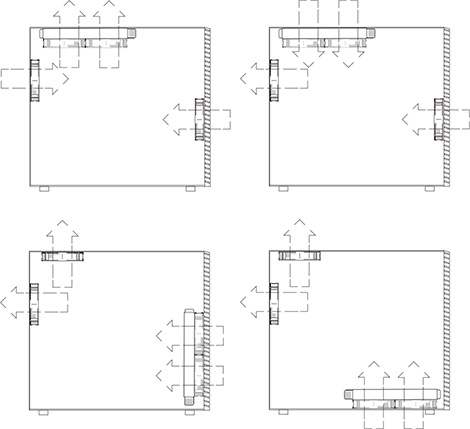

На схеме в инструкции производитель указывает, что его можно поставить в самых разных положениях: на любую из стенок корпуса, и на вдув, и на выдув, вентиляторами «внутрь» и «наружу».
Обратите внимание, что во всех случаях рекомендуется использовать одинаковое количество вертушек, работающих на вдув и на выдув:
Здесь все зависит от конструкции корпуса, рассмотрим самый распространенный вариант. В большинстве стандартных системных блоков материнская плата располагается вертикально в задней части, а забор воздуха осуществляется спереди. Также нужно учитывать, что нагретый воздух естественным образом поднимается вверх. Так что разумным будет установка радиатора на выдув на задней или верхней стенке.
Особенно интересно, что система совместима даже с самыми простыми среднеформатными корпусами офисного типа. У таких моделей, как правило, только один выдувающий вентилятор, расположенный сзади. Радиатор легко подвешивается на его крепление, при этом одна секция использует штатное вентиляционное отверстие, а другая «выглядывает» из слотов расширения (при необходимости можно снять несколько заглушек). При этом радиатор лучше закрепить не в упор к стенке, а на расстоянии в несколько миллиметров (подойдут любые шайбы).
Понятное дело, что в более современных корпусах с несколькими вертушками найти место для Kelvin S24 еще проще. Однако перед покупкой все же стоит проявить внимательность и тщательно продумать размещение компонентов. Иначе вам помогут только дрель и «дремель». Впрочем, на мой взгляд, в этом есть некий «дух олдскула»: рукастые оверклокеры, располагающие необходимым инструментом, могут поставить Kelvin S24 куда угодно, лишь бы поместился радиатор.
И последний момент, который следует учитывать при расчетах: длина шлангов между водоблоком и радиатором составляет 320 мм, но нужно оставить допуски на перегибы и наложения трубок. По моим измерениям, между точками крепления шлангов для гарантированной установки должно быть расстояние не более 25-27 см.
реклама
Краткие технические характеристики
Наименование |
|
Материал рассеивающей части радиатора |
|
Габариты радиатора, мм |
|
Масса радиатора, г |
|
Максимальное количество / типоразмер вентиляторов |
|
Вентиляторов в комплекте, шт. |
|
Маркировка вентиляторов |
|
Масса системы с комплектными вентиляторами, г |
|
Материал основания водоблока |
|
Тип водоблока |
|
Помпа |
|
Высота подъема жидкости, мм H2O |
|
Максимальная производительность, л/ч |
|
Совместимость с процессорными разъемами |
1156, 1366, 2011, 2011-v3; AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
