Обзор и тестирование СЖО Cryorig A40 Ultimate: частичка революции (страница 4)

Тестовый стенд, методика тестирования и ПО

Конфигурация:

• Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16 @4.3 ГГц 1.148-1.158 В, cash 4.0 ГГц 1.125 В;
• Система охлаждения процессора:
• Corsair Hydro Series H100i GTX;
• Corsair Hydro Series H110i GT;
• Cryorig A40 Ultimate;
• EK-XLC Predator 240;
• Raijintek Triton 360;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @3200 МГц, 14-14-14-34 1T;
• Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
• Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
• Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
• Реобас: Lamptron FC5 V2;
• Корпус: открытый стенд Lian Li PC-T60B (модернизированный).

В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

Методика тестирования и ПО

Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

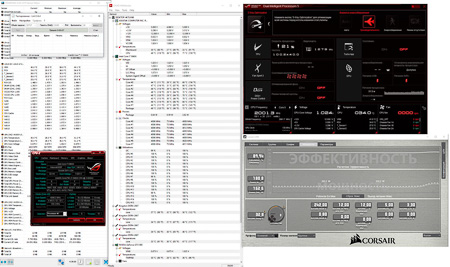

За мониторинг системы отвечали:

• HWMonitor 1.28;
• HWiNFO64;
• Real Temp 3.80;
• CPU-Z v1.71.1;
• Corsair Link.

Для наглядности используемые программы объединены в таблицу.

Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).

Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

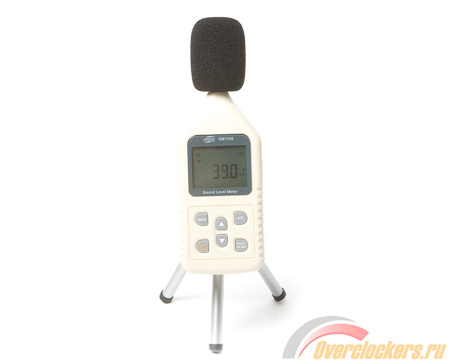

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.

• 30-31 дБ – режим абсолютно бесшумной работы.
• 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
• 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
• 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
• 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.

Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.

Уровень потребляемого электричества

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.

Подготовка к тестированию

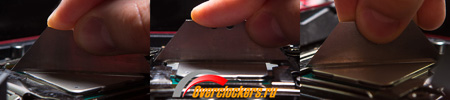

Прежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.

Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

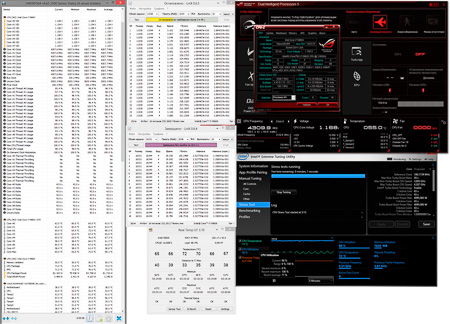

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.

Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.

Как следствие, нельзя говорить о валидности результатов, получаемых в приложении LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.

Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.

Результаты тестирования

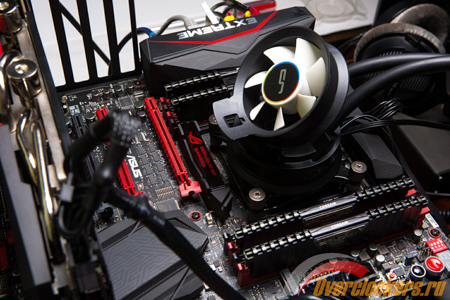

Для начала СЖО Cryorig A40 Ultimate была протестирована с 70 мм вентилятором и без него, результаты получились довольно занятными. Помимо стандартных для данного раздела температур процессора, на графике приводится температура VRM материнской платы (Cryorig A40 Ultimate VRM).

На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.

Заключение

Вот если бы была возможность объединить три «водянки» – Corsair Hydro Series H110i GT, Raijintek Triton 360 и Cryorig A40 Ultimate, взяв от каждой все самое лучшее… От первой – производительность, переключение скорости помпы, внешний вид и умное ПО, от второй – разборную систему, а от третьей – дополнительный вентилятор. Такой «Франкенштейн» стал бы очень интересным решением, способным устроить революцию в мире СЖО «3 в 1». А так, у всех трех частичек есть одно общее – толстый радиатор, благодаря которому можно обеспечить хорошую производительность. Остается лишь объединить их, и, возможно, мы вскоре увидим это.

Теперь вернемся к главному герою обзора. Конечно, Cryorig A40 Ultimate хорош и даже смог выйти на первые позиции. Но какова цена этого лидерства? Уровень шума довольно высок, видимо, продуть штатный радиатор комплектным вентиляторам не под силу. В теории всю систему можно сделать тише, установив четыре вертушки, но на практике подобное подтверждается не всегда.

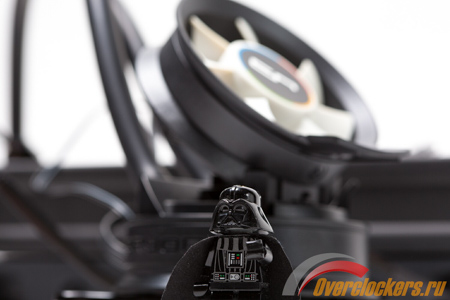

Что касается вентилятора 70 мм, предназначенного для охлаждения околосокетного пространства, то сама по себе идея здравая (с чем согласятся многочисленные владельцы кулеров топ-конструкции), вот только конкретная реализация подкачала. Что мешало производителю применить более тихую модель, снизив общий уровень шума? Кроме того, его установка увеличивает высоту конструкции, после чего СЖО может оказаться несовместимой с компактными системами. Хотелось бы видеть дальнейшее развитие концепции, но уже с гибкой регулирующейся ножкой и возможностью установки 80/90 мм вертушек. Вот это было бы изумительно.

В остальном Cryorig A40 Ultimate можно лишь похвалить за тихую помпу, неплохой комплект поставки и удачный, но не до конца проработанный замысел. Судя по всему, на данный момент «водянки» инженерам Cryorig удаются лучше, чем воздух.
